Как отрегулировать редуктор давления воды в квартире

Расположение в конструкции автомобиля

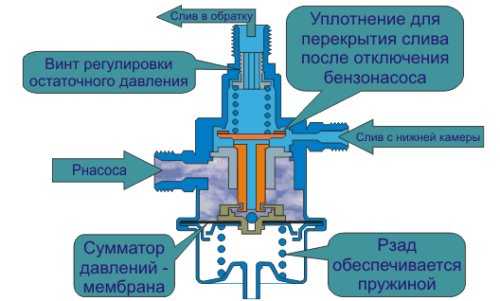

Схема расположения регулятора давления топлива в системе

• впускная – канал подачи из топливного бака в систему питания;
• обратная выпускная – канал слива избытка топлива (сброса давления).

В такой системе при открытии регулятора избыток топлива попадает в обратную магистраль, а затем в топливный бак. Эта схема имеет некоторые недостатки:

• сложность конструкции и необходимость установки дополнительного трубопровода;
• нагрев излишков топлива при попадании в рампу, что усиливает испарения, образующиеся в баке.

При размещении регулятора давления топлива напрямую в баке требуемое количество рабочей жидкости с заданным уровнем компрессии сразу поступает в двигатель без использования дополнительной магистрали. При этом излишки сбрасываются также прямо в бак, но они не попадают в моторный отсек, что исключает их нагрев.

Рекомендуем: Как проверить колеса при покупке автомобиля?

Постоянная разница давлений при этом устанавливается относительно атмосферного, а учет величины разрежения во впускном коллекторе реализуется за счет изменения продолжительности впрыска.

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

• Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

  Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

  Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

  Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

• Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
• Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

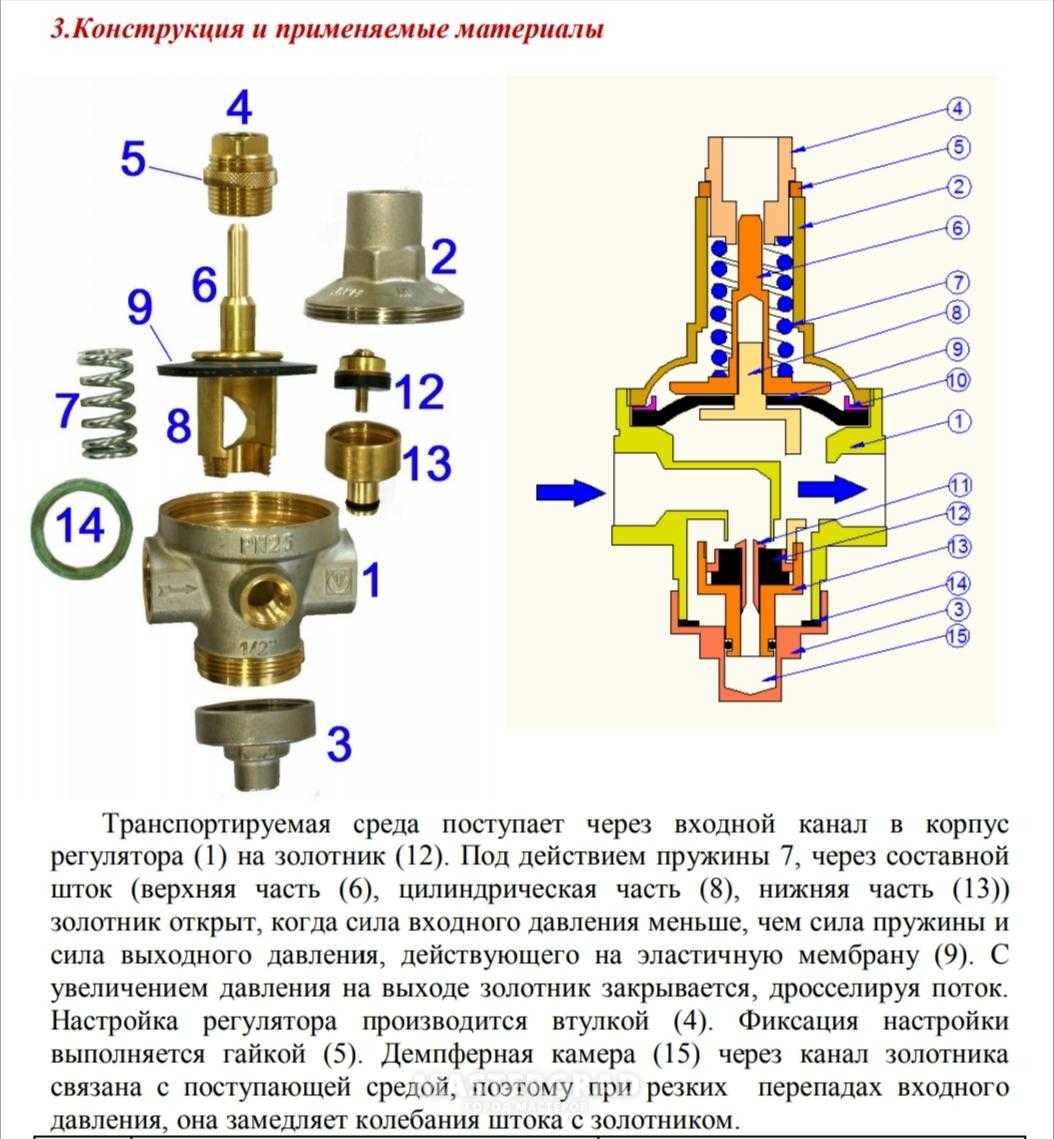

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

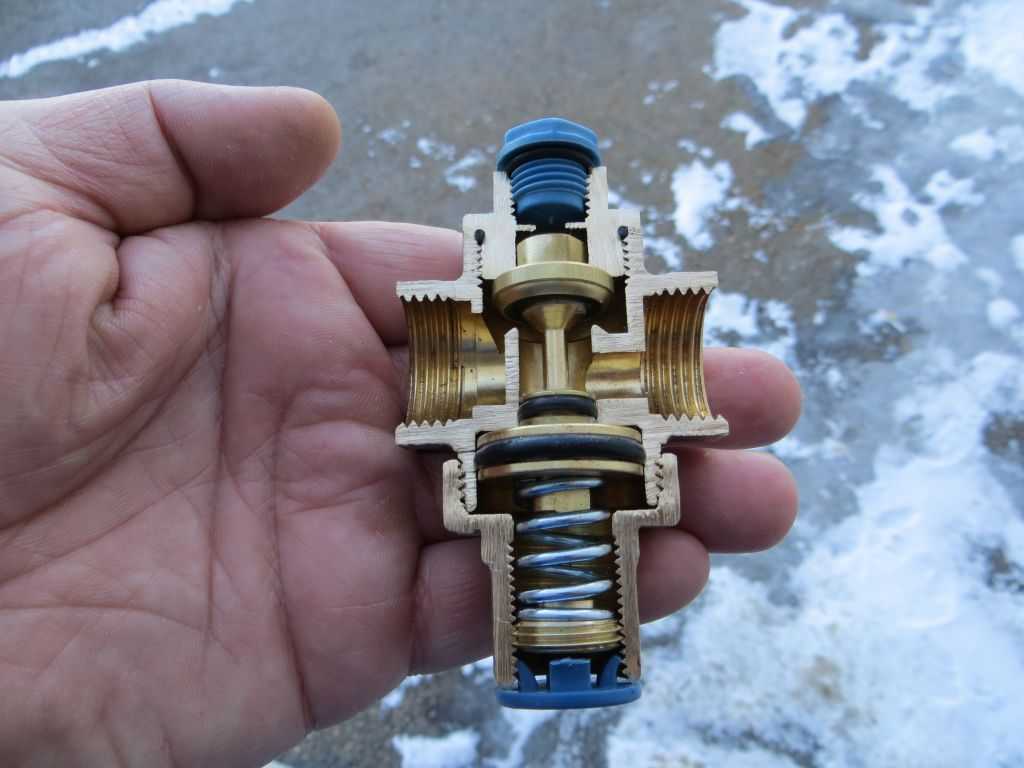

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Как установить регулятор (редуктор) давления воды своими руками

К инструкции к любому регулятору давления воды приложена схема с пошаговой установкой прибора. Поэтому его монтаж в квартире или частном доме не составит особого труда для любого человека, умеющего держать в руках гаечный ключ.

Соблюдая строительные нормы и правила, регулятор давления нужно устанавливать на входной трубе между запорным краном и счетчиком для воды.

Установка РДВ

Правильно выбранное место для установки РДВ гарантирует сохранность как самой системы домашнего водопровода, так и всех фильтров и приборов учета воды.

При уверенности в том, что данная работа вам по плечу и не требует приглашения профессионального сантехника, можно приступать.

Установка в квартире

• Проверьте наличие всех соединительных деталей для полипропиленовых труб. Которые понадобятся в процессе проведения монтажных работ.
• Начните с осмотра прибора, установите заглушки на боковые отверстия РДВ. На которые впоследствии нужно будет установить манометры.
• Монтаж прибора лучше всего выполнить на горизонтально установленной трубе. В этом случае, будет обеспечено вертикальное положение РДВ, обеспечивающее его бесперебойную работу.
• Установив запорные вентили до и после регулятора давления. В случае аварийной ситуации с помощью кранов можно оперативно прекратить подачу воды.
• Нанесенная на прибор регулировки давления стрелка с указанием потока воды, не даст ошибиться в правильности его установки. При верном расположении РДВ, заглушка для установки манометра должна оказаться сверху.
• Перед входным потоком воды в регулятор давления лучше установить фильтр, позволяющий продлить срок бесперебойной работы РДВ.
• Для надежности соединений используйте ленту ФУМ, которая исключит любую возможность протечки конструкции.

Установка в частном доме

• Монтаж регулятора давления воды в системе водоснабжения частного дома ненамного отличается от квартирного. В схему водопровода придется добавить насос, поддерживающий давление в системе.
• Также выбирается размещение прибора, чтобы после монтажа положение манометра было вертикальным.
• Место установки конструкции – подача воды из городского водопровода или из скважины. Далее ставится прибор учета, следом регулятор давления.
• Насос для поддержания давления, как правило, идет в комплекте поставки прибора для частного дома.
• Не забудьте установить фильтрующий элемент на входе в домашний водопровод.

В каких случаях нужно ставить?

Установить редуктор целесообразно в следующих случаях:

1. Очень маленький напор воды в системе водоснабжения.

В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.

1. Постоянно меняющееся давление воды

Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.

1. Мощный напор воды

Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Советы по эксплуатации

Перед монтажом прибора обязательно внимательно изучите прилагаемое руководство по установке. Устройства отличаются между собой, имеют разные способы подключения. Без определенного опыта, навыков и умений за монтажные работы лучше не браться. Сомнения в собственных силах — весомый повод пригласить грамотного специалиста.

За тем, как работает агрегат, необходимо следить. Если обнаружилась протечка или настройка не дает нужного результата, скорее всего, регулятор вышел из строя. Его предстоит отремонтировать или заменить на новый.

Не стоит медлить с установкой или заменой прибора. Так вы лишаете себя не только комфортных условий проживания, но и рискуете затопить соседей, в случае поломки коммуникаций.

Как проверить РДТ своими руками. Совет профи

Существует несколько способов, используя которые, можно проверить состояние РДТ у себя в гараже. «Классический», он же самый старый вариант – отсоединить или пережать перепускной клапан, при этом наблюдая за силой напора струи. Этот способ пользовался популярностью при проверке давления на ВАЗах. В данное время практически не используется.

Сегодня самым простым и надежным способом проверки является использование манометра.

Необходимо перевести двигатель на холостые обороты, после чего подключить манометр между топливным шлангом и штуцером, предварительно отсоединив вакуумный шланг. При проведении измерений давление в топливной системе не должно вырасти больше 0.7 Бар.

Как работает регулятор топлива. Режим работы РДТ

Главный режим работы РДТ – холостой ход. Именно в этот момент разрежение топливной смеси достигает самой низкой точки, а давление в топливной рампе – самой высокой. Необходимо учитывать, что от степени разрежения топливной смеси внутри всасывающего коллектора напрямую зависит давление в рампе: чем ниже разрежение, тем выше давление. В процессе работы на холостом ходу показатели давления и разрежения достигают максимальных показателей. Значение максимального давления наносят на корпус РДТ, для осуществления контроля давления во время проведения диагностики системы подачи топлива.

Важный момент: в большинстве случаев выхода из строя РДТ не имеет смысла ремонтировать, его необходимо просто заменить на новый. Чтобы не допускать возникновения неисправностей, регулятор необходимо регулярно проверять и следить за давлением в топливной системе. Регулярные профилактические проверки помогут избежать поломок и сэкономить средства на покупку запчастей. Кроме того: вне зависимости от режима работы двигателя РДТ должен четко реагировать на все изменения в работе.

Рекомендуем: Почему горит в машине восклицательный знак и как это исправить?

Рейтинг лучших моделей

Деление РДВ на «для частных домов» и «для квартир» — условно.

Выбор модели зависит от нескольких факторов:

1. требуемый перепад давления;
2. количество сантехнических потребителей;
3. многофункциональность;
4. стоимость оборудования и его надежность.

Поэтому рассмотрим лучшие варианты для домов и квартир исходя из его пропускной способности или размера сечения дросселя.

Для частных домов

Разберем наиболее популярные модели.

Honeywell D04FM-¾A — универсальный

Мембранная конструкция, оснащена выходом для манометра, материалы: корпус — DZR латунь, мембрана LSTR. Диапазон регулировки 1,5-6 бар, температура до 70°C.

Преимущества:

1. повышенный эксплуатационный ресурс,
2. подходит для горячего и холодного водоснабжения,
3. удобная регулировка давления,
4. двойная резьба: на ½ дюйма внутренней или ¾ дюйма внешней.

Недостатки:

• достаточно высокая стоимость – переплата за мировой бренд – от 2,6 тыс. рублей;
• деликатная мембрана -при регулировке требуется ослабление фиксирующего винта, иначе возможен прорыв диафрагмы.

Honeywell D06FM

Улучшенная модификация. Этот клапан имеет встроенный фильтроэлемент.

Имеет две разновидности:

1. D06FM A — с прозрачной полимерной колбой (холодное водоснабжение: до 40 °C)
2. D06FM B — цельнометаллической латунной (до 60 °C).

Конструкция снабжена удобной регулировкой — она позволяет производить точную настройку без использования манометра. Также в отличие от других аналогов сконструирован с двумя выходами для подключения манометра, находящихся снизу и сбоку.

Из недостатков:

• Со временем настройка по регулировочным делениям не соответствует действительному.
• Высокая цена – около 4 тыс. рублей.

OR0232 и OR0233

Поршневые вариации мощных и компактных регуляторов.

Регулировка с помощью ключа, оборудованы входом подключения манометров, обладают малыми размерами.

Отличие этих модификаций заключается в предельных входных давлениях: размеры камеры и поршня отличаются, — так 0232 работает с величиной не более 16 бар, а 0233 ограничен входящим давлением 25 бар.

Также OR 0233 оснащен двумя отверстиями для подключения манометров: снизу и сбоку.

Преимущества:

1. Малые габариты, долговечность и эксплуатация до 130 С° (холодное и горячее водоснабжение).
2. Используется там, где требуется понижение с высоких величин давления — оптимален для частных домов.
3. Относительно невысокая стоимость – не более 1,5 тыс. рублей.

Поскольку регулятор поршневого типа, то ему присущи недостатки данной конструкции: установка только в одном положении (поршень вертикально), образование течи через уплотнительные кольца, риск заклинивания при гидроударе.

Модели регуляторов давления воды для квартир

Ниже представлен обзор лучших представителей в этой категории.

WATTS DRVN и HEIZ 1268221

Достойные регуляторы для многоквартирных домов. У этих аналогов похожая конструкция с HONEYWELL D06FM:

• настроечная ручка со шкалой настраиваемого давления,
• удобное расположение подключения манометра.

Однако значения пропускной способности несколько ниже, что вполне достаточно для индивидуальных квартир.

CALEFFI 5330

Со сменным картриджем и съемным сетчатым фильтром. Корпус устройства изготовлен из стойкой к вымыванию латуни CW602N.

Настройка производится с помощью ключа с обязательной установкой манометра.

Конструкция прибора весьма практична, удобна для профилактики и замены внутреннего механизма.

Наклонённый корпус содержит в себе сменный мембранный картридж, оснащен сетчатым фильтром. Механизм и сетка легко вынимается и просто чистится.

Преимущества:

1. малые размеры, изготавливаются в разных модификациях: с манометром и без, под внутреннюю и внешнюю резьбу;
2. есть возможность установки на медную трубку.

Недостаток заключен в преимуществе: при выходе из строя регулировочного механизма, требуется оригинальный ремкомплект.

VALTEK

Питерская компания специализируется на поршневых и мембранных редукторах. Все модели изготавливаются на производстве в Италии (характеризуются хорошим качеством), кроме VT.298.N и VT.082.N, которые изготавливаются в Китае.

Однако у последних есть свои преимущества — многофункциональность и компактный размер. Кроме того, VT.082.N имеет удобную регулировку ручкой, — следует иметь ввиду, что она фиксированная на 2 и 3 бара.

Преимущества продукции:

• разнообразный ассортимент;
• приемлемое качество
• доступная цена.

Из недостатков можно выделить использование «устаревшего» материала: латуни, которая не обладает увеличенной способностью к вымыванию отложений.

Подробный обзор редукторов Valtec в нашей статье.

Когда необходима чистка регулятора?

Основной показатель загрязнения редуктора – слабый напор воды из крана. Если в один прекрасный момент вода начала бежать слабо, но после постукивания по редуктору напор восстанавливается, то нужна срочная чистка.Показатели загрязнения редуктора:

1. Клапан забит полностью твердыми отложениями и не пропускает воду в нужных количествах. Это могут быть либо известковые отложения в воде, либо ржавчина, которой очень подвержены пружины.

   Чаще всего симптом проявляется у поршневых редукторов, потому как по сравнению с мембранными они сильнее подвержены загрязнению из-за большего количества механических узлов. Мембранные регуляторы значительно надежнее, но и стоимость их выше.

2. Капли воды на пружинной камере. Происходит, когда в поршневых регуляторах страдают поршневые уплотнения, которые начинают закисать и пропускать воду. Протекание характерно для обоих типов приборов.
3. Повышение давления в системе выше заданного. Показатель не такой явный, потому что на глаз определяется не всегда и требует установленного манометра.Причиной неправильной работы в этом случае становится налет и оседание твердых частиц на механических движущихся элементах. Проход воды перекрывается не до нужного уровня, давление не понижается до заданных пределов.

Своевременная чистка снижает риск выхода из строя водонагревательной или другой техники, подключенной к системе водоснабжения.
