Схема канализации в частном доме своими руками пошагово

Общие сведения

Специалисты считают, что автономная система оправдывает себя только в том случае, если суточный расход составляет не более пяти кубических метров. При более высоком расходе целесообразнее подключить свой дом к центральной канализации. В этой статье мы расскажем о плюсах и минусах подключения к центральной канализации, перечне документов, который необходимо собрать, как подготовить свой участок к работам, а также о том, как грамотно провести процедуру подключения.

— возможность экономии на материалах, т.е. не потребуется приобретать дорогостоящее оборудование для установки септика, а также избежание затрат по обслуживанию септика;
— нет необходимости следить за количеством и качеством стоковых вод;
— после подключения можно пользоваться канализацией долгое время.

К недостаткам подключения к центральной канализации относятся:

— сбор большого количества разрешительной документации по многочисленным организациям;
— продолжительное время ожидания согласования подключения;
— внесение ежемесячной оплаты за использование канализации.

Теперь поговорим о документах, которые владелец должен собрать для подключения, а также о том, где их получить. Для начала нужно обратиться к геодезистам, где для вас разработают план-схему подключения трубопровода. Далее необходимо получить технические условия присоединения к магистрали, которые можно получить в организациях, занимающихся обслуживанием канализационных сетей.

После этого вам следует обратиться в проектную организацию, которая разработает проект подключения к общему трубопроводу. Завершающими шагами будут согласование проекта Водоканалом и Управлением архитектуры. Параллельно определяется организация, которая будет проводить работы по подключению к канализации и заключается соответствующий договор с Водоканалом.

Хочется отдельно отметить, что немаловажным документом является перечень фамилий ваших соседей с их адресами и подписями, которые будут подтверждать, что они ничего не имеют против проведения по соседству с ними строительно-монтажных работ.

Кроме этого, вы должны знать – если прокладка трубопровода будет проводиться через земельный участок, по которому проходят другие сети, либо там находится дорога, то вам необходимо будет получить согласование от организаций, которые эксплуатируют данные сети. Если разрешающая документация будет отсутствовать, то владельцу земельного участка, который решил провести подключение, будет грозить штраф, а также он будет обязан провести работы по демонтажу канализационной ветки за счет личных средств.

После того, как вами будут получены все согласования и разрешающие документы, необходимо будет провести работы по подготовке своего земельного участка к подключению.

— Установка специального колодца для ревизии, при помощи которого вам будет доступна индивидуальная часть центральной канализации. Это нужно для того, чтобы в случае необходимости у вас была возможность устранить засор или выполнить ремонт.
— Выкапывание траншеи и подготовка места, в котором сливной водопровод будет соединен с колодцем. Траншея должна быть выше планируемого заглубления магистралей на пять сантиметров. Также вам следует знать, что при малом уклоне трубопровода отходы будут стекать медленно, тем самым повышая риск возникновения засоров. Однако, если уклон будет чересчур крутым, то жидкость будет сливаться слишком быстро, не успевая захватить с собой грязь. Это тоже рано или поздно приведет к засору. Поэтому уклон водопровода должен быть около двух сантиметров на метр.
— Присоединение имеющихся внутри дома канализационных систем к общему входу.

Подготовив участок для врезки, можно начинать проводить работы по подключению к основной канализационной магистрали. Подключение к центральной канализации бывает двух видов: смешанное и раздельное.

Смешанный подход используется для трубопровода смешанного вида, он подразумевает врезку общего водоотвода для всех типов стоковых вод. Такой способ хорош тем, что он не требует значительных денежных затрат, а также на выполнение работ потребуется меньше времени. Также при смешанном подключении нет необходимости обслуживать вторую систему частного земельного участка.

Раздельное подключение проводится, если необходимо отдельно подключать ливневую и бытовую канализации. В этом случае недостатком будет то, что придется врезать две трубы, что повлечет за собой двойную оплату.

Получение необходимых документов и разрешений

Каждая сеть имеет владельца. Централизованная канализационная – тоже. Поэтому прежде нужно выяснить, кому она принадлежит, потому что именно с владельцем её придётся договариваться и сотрудничать. Это может быть, например, Водоканал, а может, иная организация. Для удобства владельца сети в статье будем именовать Водоканалом.

Выяснив владельца, нужно собрать и подготовить требуемые документы, произвести подготовительные работы на участке. Только после этого в присутствии представителя Водоканала производится законное подключение. В противном случае, за незаконную врезку полагаются штрафные санкции и разборка подсоединения за ваш счёт, плюс за 6 месяцев могут взять деньги за отведение стоков.

Если несанкционированное подключение к центральной канализации частного дома было проделано до приобретения его вами, следует обратиться к Водоканалу. Если подведение и врезка выполнены согласно нормативам, разбирать всё, возможно, не придётся. Подключение оформят, что обойдётся гораздо дешевле.

Для подачи заявления на подключение в службу Водоканала нужно:

Определить точное место подключения (врезки);
Составить для прокладки схему подводящей ветки трубопровода;
Подобрать для неё трубы.

Поэтому для начала нужно выяснить, к какому типу относится центральная канализационная сеть, к которой предстоит подключиться. Она может быть раздельная, когда бытовые и ливневые стоки идут каждый по своим трубопроводам. Может быть смешанной, когда стоки идут в одной трубе, нет необходимости врезки двух отдельных веток. От типа канализации зависит способ отведения вод с участка (в одной или в двух магистралях), а также возможность или невозможность отведения ливневых вод. Для раздельной системы разрешение для каждой из сетей оформляется отдельно (все бумаги и проект). В случае когда ливневые воды отвести в центральную сеть невозможно, их можно очистить и использовать на участке, например, для полива, стирки. Для сбора ливневых вод понадобится отдельный резервуар.

Поскольку все финансовые затраты на подведение стоков к месту врезки, а также работы по врезке ложатся на плечи самого застройщика (владельца участка), то разумно прежде сделать примерный подсчёт расходов, продумать все меры по его снижению. Возможно, удастся собрать среди соседей единомышленников, тогда расходы уменьшатся. Другой мерой может стать финансовое участие застройщика в проекте модернизации. При положительном решении Водоканала, часть работ будет оплачена организацией.

Чтобы не возникло трудностей, связанных с правами соседей, нужно предварительно согласовать с ними проведение строительных работ рядом с их участками. Согласие соседей должно быть зафиксировано (документ свободной формы со списком подписей).

Какие документы нужно подготовить

Прежде всего необходимо обратиться к геодезистам в компанию, занимающуюся геодезическими экспертизами, получить план участка со схемой канализации (обычно в масштабе 1:500).
С полученным планом, приложив копию паспорта, документ о владении собственностью, владелец обращается в Водоканал с заявлением.
Специалисты Водоканала должны выдать технические условия (ТУ) будущего подключения (срок ответа на заявление – 2 недели).
Необходима разработка проекта подключения, выполненного проектировщиком на основании ТУ и плана участка.
Согласование данного проекта специалистами: архитектором и экспертом Водоканала.
Выбор исполнителя – владельца недвижимости или организации, которая займётся непосредственно подключением ветви частного трубопровода к централизованной магистрали. Выбор исполнителя отображается в документе.
Если на территории, где будут проходить канализационная и ливневая ветки, имеются иные центральные сети, также понадобятся разрешения владельцев сетей на проведение работ в зоне их ответственности.

Уже из сказанного понятно, что понадобится точный проект, согласованный в нескольких инстанциях. Для большинства владельцев загородных участков или новостроек, проще обратиться для подготовки документации в компании, занимающиеся сбором и подготовкой документов. Это обходится недешево, однако, избавляет владельца участка от трат времени, ошибок.

Как осуществить врезку

Традиционно врезка в пластиковую канализационную трубу ПВХ, ПП или ПЭ в частном доме или квартире, Вам нужно будет купить специальные адаптеры. Эти детали подбираются из материала, из которого выполнен трубопровод. Они врезаются в нужное место в коммуникации, закрепляются и образуют удобный и герметичный выход для подсоединения дополнительных коммуникаций.

Фланец

Для врезки в полипропиленовую или полиэтиленовую канализационную трубу небольшого диаметра можно использовать фланцы. Для установки таких приспособлений понадобится только отверстие на магистрали

Перед началом работы отключите воду, просверлите отверстие, очень важно, чтобы его размер точно соответствовал выбранному фланцу, иначе врезка не будет эффективной или со временем начнет протекать. Очистите его от пыли и пластиковой стружки

Видео: как сделать врезку в канализационную трубу под давлением

Видео: как сделать врезку в канализационную трубу под давлением.

Внутреннюю часть дыры и наружный участок просверленной трубы смажьте герметиком. После установите на магистрали фланцевое соединение и плотно затяните его при помощи хомутов на верхней части крепежа. За счет герметика на наружном участке трубы, врезка получится прочной и полностью герметичной. Совет: обязательно перед началом работы протрите трубу, она должна быть полностью сухая. Воду не включать до полного застывания герметичной мастики, в среднем на это уходит 8 часов.

Фото: фланец для наружной канализации

Как произвести резку в пластиковую трубу:

Перед началом работ нужно перекрыть воду в стояке, иначе может прорвать трубы при сверлении отверстия;
После этого необходимо просверлить отверстие в определенном месте отверстие. Строго следите за тем, что размер будущего места врезки соответствовал Вашим потребностям и размеру адаптера;
Зачистите отверстие при помощи наждачной бумаги с небольшой абразивностью, после чего обработайте его обезжиривающими смесями;
Осталось только установить адаптер в трубу и закрепить его при помощи болтового соединения. Не перетяните болты, чтобы предупредить прорыв или трещины магистрали. Место стыка желательно обработать герметиками или мастиками для образования прочного и герметичного крепления.

В зависимости от диаметра канализационной трубы, нужно выбрать правильный переходник для врезки, например, для 110 мм понадобится адаптер 50. Для разветвления коммуникаций до 50 мм используются соединители от 20 до 32 мм.

Патрубки для врезки в чугунную трубу

Для врезки в чугунную или металлическую канализационную трубу Вам понадобится отрезок аналогичной полой коммуникации. Такая система успешно используется в частном доме или на даче, в особенности для обустройства наружной безнапорной коммуникации. Как сделать разветвление при помощи труб:

Определите, где именно Вам необходима врезка, после этого отметьте это место на чертеже канализационной системы и отключите воду;
Используя дрель с соответствующей насадкой, просверлите отверстие необходимого диаметра. Будьте осторожны, следите за тем, что на месте обработки не оставалась стружки, которая может повредить коммуникацию;
Очистите отверстие от пыли, металлических осколков и грязи, обезжирьте поверхность;
Вставьте в коммуникацию трубу. При этом нужно быть предельно внимательными: задвинув переходник слишком глубоко, Вы можете образовать препятствие для нормального стока воды. Оптимальным расстоянием является 5 мм от стенки отверстия;
Установив трубный адаптер на определенное расстояние, приварите его к магистрали;
Место шва обработайте специальными составами, которые защитят его от коррозии и разрушения.

По окончании работы подождите несколько часов, пока шов окончательно не застынет, и можете включать воду. Периодически крепление рекомендуется промазывать с целью предупреждения ржавления.

Этапы устройства канализации в частном доме

Основные сведения о типах канализации

Многие дачники и владельцы домов предпочитают делать индивидуальную канализацию и систему водоснабжения. Это позволяет самостоятельно контролировать их состояние, уровень стока. Но трудности с откачкой канализации, ее ремонтом, устранением порывов придется решать самостоятельно, не рассчитывая на помощь служб водоснабжения.

Подведение канализации в частном доме к общей сети позволяет пользоваться ею очень долго при условии своевременной оплаты счета. Установка такой канализации позволяет сохранить средства, сэкономив на покупке деталей и монтаже оборудования.

Решение о том, стоит ли подключать канализацию к общей сети, желательно принять на этапе возведения дома. Это позволит сэкономить не только время подключения ванны и унитаза, труб и оборудования, но и значительно снизить затраты, при этом не испортив внешний вид дома и участка.

Проведение подготовительного этапа

Прежде всего, нужно выбрать тип подключения канализации. Их бывает только 2:

Смешанное. В этом случае ливневая канализация будет подключаться вместе с бытовой. То есть осадки и сток будут проходить по одной трубе. Такой способ подходит, когда расположенная рядом канализация относится к смешанному типу.
Раздельное. При раздельном подключении стоки пойдут по одной трубе, а атмосферные осадки — по другой. Используется, когда бытовая и ливневая канализации должны быть подключены по отдельности.

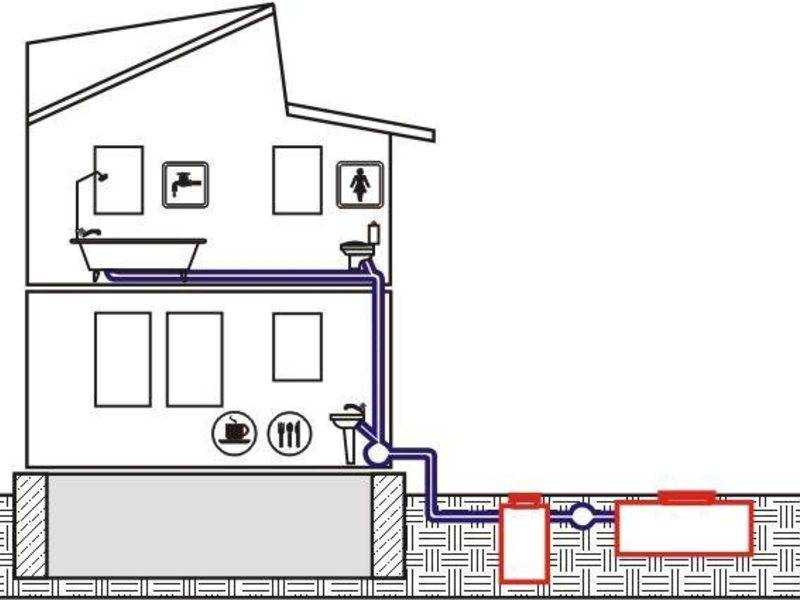

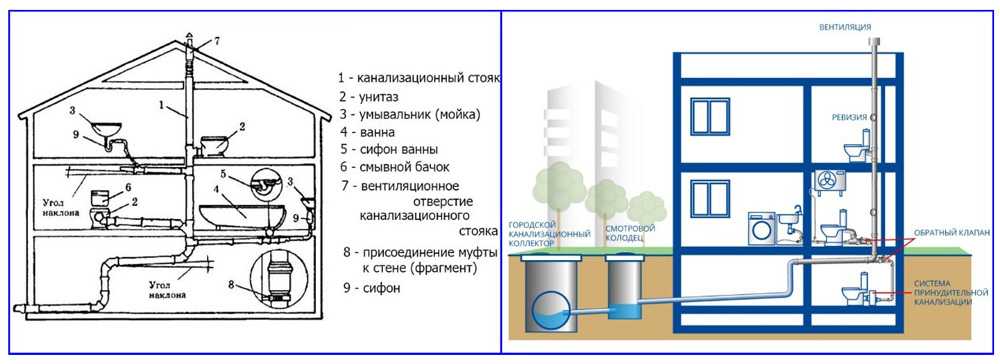

Устройство канализации в доме

Подключение обязательно согласовывается с водопроводной службой. В данной организации устанавливаются размеры труб и способ монтажа. Организация должна оплатить установку труб до границы участка. Строительство ввода, соединяющего домовую канализацию с центральной, оплачивает застройщик.

Работы по подключению стоят недешево. Способ сэкономить есть: мероприятие стоит начать в рамках проекта модернизации. Для этого перед началом работ нужно обратиться в водоканал с соответствующей просьбой на условии финансового участия в мероприятии. Если будет принято положительное решение, то некоторую часть работ оплатит организация.

Другой способ экономии на врезке канализации — коллективная установка с соседями.

Сбор пакета документов

Те, кто не любит ходить по инстанциям, могут обратиться в специальную службу, занимающуюся врезкой канализации. Однако их работа стоит немалых денег, поэтому, если решено сэкономить, придется собирать документы самостоятельно. Пакет документов включает:

План участка с указанием схемы трубопровода. План может сделать служба, занимающаяся проведением геодезических экспертиз.
Условия нового подключения. Для получения документа придется обращаться в организацию по обслуживанию коммуникаций.
Проект врезки новой канализационной ветки к центральному коллектору. Проект сделает специалист на основании предыдущих двух документов.
Согласование плана с архитектором и в водоканале.

Правила расчёта сетей канализации

Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:

Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.

бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.

И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).

Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы

При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:

прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
простота и удобство выполнения монтажных работ;
гладкая внутренняя поверхность.

Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.

Материалы, из которых изготавливаются трубы канализации

Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.

Среди других преимуществ:

прочность и долговечность;
стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
простота монтажа;
доступная стоимость.

Из недостатков следует отметить:

при повышении температуры выше 70˚С – плавится;
при понижении температуры ниже 0˚С – становится хрупким;
при горении выделяет вредный для здоровья человека газ.

Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.

Материал	Размеры, мм (диаметр×толщина стенки×длина)	Тип канализации	Стоимость, рублей
ПВХ	160×3,6×500	Наружная	359
160×4,0×3000	1 000
110×3,2×3000	550
ПП	160×3,6×500	290
160/139×6000	2 300
ПВХ	32×1,8×3000	Внутренняя	77
50×1,8×3000	125
110×2,2×3000	385

В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.

Как подключить дом к центральной канализации

Для подключения к центральному водоотводу нужно выполнить следующие действия:

собрать документы;
составить план пролегания труб;
утвердить проект;
подготовить участок к монтажу;
подсоединить системы к центральному водоотводу.

Врезка водоотвода в централизованную канализацию обладает следующими преимуществами:

невысокая цена услуги в сравнении с созданием автономных стоков;
возможность совмещения в одной системе хозяйственной и ливневой канализации;
отсутствие необходимости ремонта и обслуживания труб с помощью специальных аппаратов водосбора.

Подсоединение к центральной канализации частного дома имеет несколько недостатков:

необходимость получить разрешение;
долгое ожидание согласования;
большой список документов для оформления подсоединения.

ВАЖНО! При использовании этого способа собственнику требуется ежемесячно оплачивать услуги ЖКХ по водоотводу

Какие документы понадобятся

Для получения разрешения на подключение частного дома к центральной канализации от гражданина требуется следующая документация:

паспорт;
документ о праве собственности на землю;
технический план участка с отображением расположения монтируемых труб (составляется кадастровым инженером);
выписка о технических условиях подсоединения (выдает организация, занимающаяся обслуживанием канализационных систем);
проект врезки в общий трубопровод (составляется собственником или работником учреждения, которое будет производить монтаж сети);
согласие соседей на прокладку стоковых труб.

После сбора документов для обращения требуется составить заявление и подать его в водоканал. Сделать это можно следующими способами:

личное обращение;
через почту;
через представителя (дополнительно требуется нотариальная доверенность на представление интересов).

ВНИМАНИЕ! Самовольный монтаж отвода стоковых вод и его врезка в центральную канализацию являются нарушениями законодательных норм. При обнаружении несанкционированного подсоединения будет проведен демонтаж трубопровода, а собственнику – назначен штраф

Подготовка к подключению

После согласования следует подготовить участок к установке сточных и дождевых труб. Предварительные работы включают в себя следующие шаги:

установка смотрового колодца для обеспечения постоянного доступа к индивидуальной части системы для ее обслуживания;
выкопка траншей под трубы;
укладка изоляционной подушки из песка и гравия;
подсоединение внутренних трубопроводов частного дома к основному стоку.

СОВЕТ! Рекомендуется устанавливать большой смотровой колодец. Его можно будет применить для подсоединения добавочных систем отвода (например, бани).

Этапы работ

Основной монтаж подразумевает действия:

сборка труб и их укладка в грунт;
засыпание траншей;
проверка работ систем;
подключение сточного и ливневого трубопровода к центральной канализации.

При укладке труб необходимо соблюдать следующие строительные нормативы:

трубы должны располагаться ниже уровня промерзания земли;
рекомендуемая глубина для центральных регионов РФ – 2–3 м, для южных – 1,5 м, для областей севера – 3,5 м;
допустимый уклон 3–5 см в каждом метре подключения;
трубы не должны поворачивать под резкими углами;
рекомендуемый диаметр 15–25 см.

ВАЖНО! При несоблюдении нормативов установленную систему не принимают специалисты водоканала. В подсоединении отказывают

Кто осуществляет подключение

Подсоединение построенных стоков к централизованной канализации проводится в присутствии работника водоканала. Это требуется для проверки соблюдения нормативов и заключения договора обслуживание.

Монтаж труб разрешается выполнять как самостоятельно, так и с помощью услуг специализирующихся на этом организаций.

Разновидности септиков

Виды очистных и накопительных сооружений

Утилизация стоков – один из определяющих вопросов при выборе схемы автономной канализации. От правильности выбора и эффективности работы очистного или накопительного сооружения во многом зависит комфорт проживания.

Для того, чтобы сравнить возможные варианты было проще, перечислим кратко особенности, преимущества и недостатки каждого из них.

Сооружения своими руками

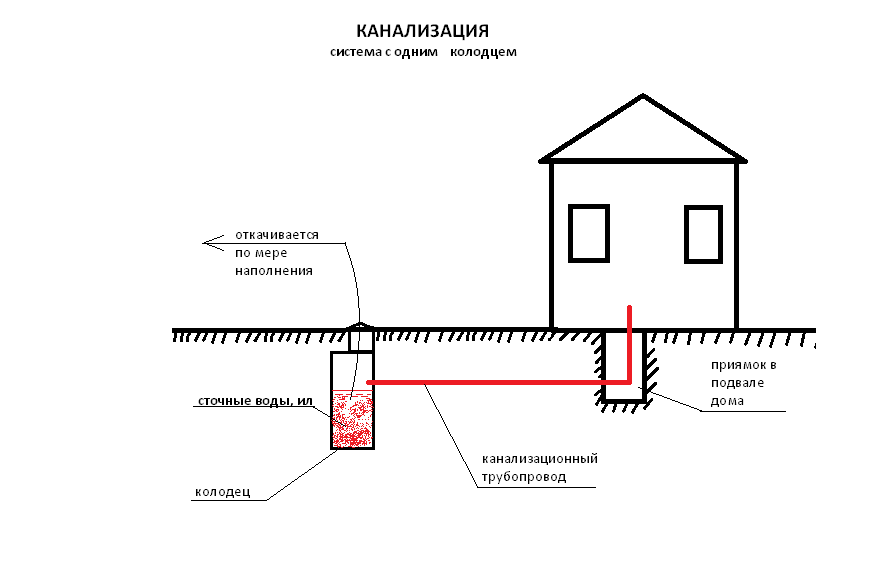

Герметичная выгребная яма, с одной стороны, является классикой, с другой, эта классика все чаще уступает позиции более совершенным и экономичным конструкциям из-за своего основного недостатка – необходимости периодически вызывать ассенизаторскую машину для откачки содержимого. Услуги ассенизаторов – это не только хлопоты, но и неизбежные расходы. В то же время на этапе строительства выгребная яма является самым дешевым вариантом.

Совет: Не рекомендуется делать выгребную яму из бетонных колец или другого материала без дна для постоянного проживания в частном доме и/или при количестве объема стоков, превышающих 1 кубометр в сутки.

Самодельный двухкамерный септик из еврокубов

Самостоятельно построенные септики в зависимости от конструкции могут значительно увеличить временные интервалы между откачкой стоков или позволяют вовсе обойтись без ассенизаторов, ограничиваясь чисткой сооружения один раз в год или еще реже. Несомненно, материалы для строительства септиков своими руками придется покупать, однако с экономической точки зрения есть определенные преимущества:

можно использовать материалы б/у,
стоимость материалов ниже, чем готового сооружения,
нет необходимости тратить деньги на работу (за редким исключением необходимого применения подъемной техники).

Материалами для изготовления резервуаров при самостоятельном строительстве могут служить:

бетонные кольца,
бетон (для заливного строительства),
кирпич,
пластиковые крупные емкости (еврокубы).

Готовые решения

Готовые септики могут быть энергозависимыми или автономными. Требующими и не требующими откачки.

Среди имеющихся на рынке вариантов оборудования для утилизации канализационных стоков можно выделить две основные категории.

1. Энергонезависимые заводские септики отличаются по своим эксплуатационным возможностям и, соответственно, по стоимости. Чем более эффективно работает септик (производительность, степень очистки), тем больше он стоит, однако, тем выше и уровень комфорта и меньше усилий требуется для обслуживания.

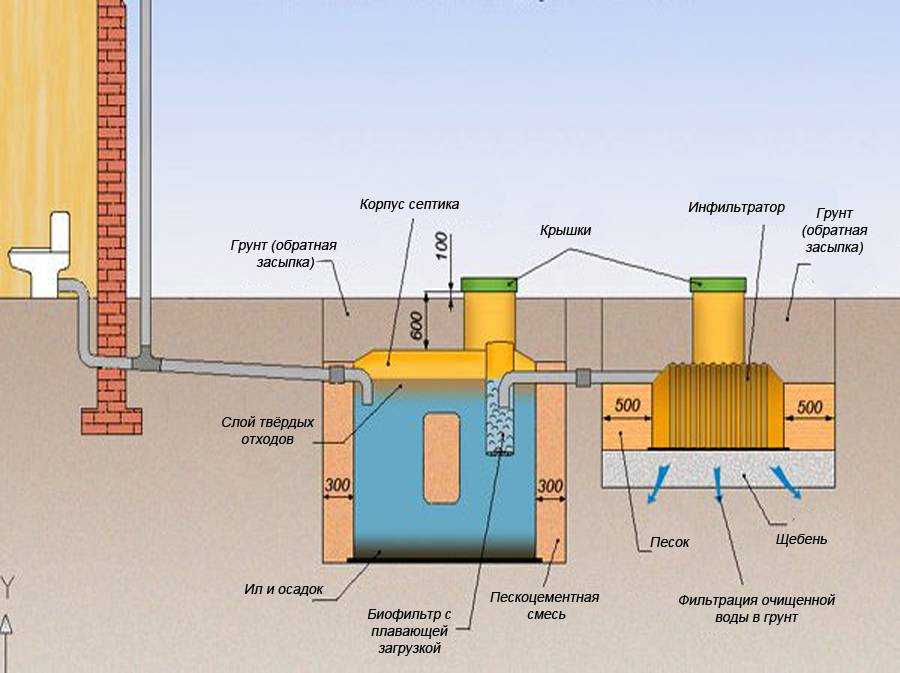

На фото автономная канализация на базе энергонезависимого септика с доочисткой стоков на полях фильтрации

2. Станции локальной очистки (ЛОС) — это достаточно дорогостоящие, но более эффективные сооружения с возможностью очистки стоков с удалением до 98-99% примесей и получения пригодной для полива воды. Сбалансированные системы и использующиеся методы биоочистки делают ЛОС безопасными и удобными в эксплуатации. Основной недостаток ЛОС – высокая стоимость оборудования и необходимость в потреблении электроэнергии.

Пример устройства станции глубокой биологической очистки

Наиболее популярными моделями готовых очистных конструкций являются:

Для самостоятельного устройства очистного сооружения вам может быть полезна схема септика из еврокубов, если вы решите выбрать этот материал.

А про строительство кирпичного септика есть информация здесь.

Как устанавливать септик Танк, а также про его устройство, мы рассказали на этой странице https://okanalizacii.ru/septiki/septik-tank-ustrojstvo-princip-raboty.html
