Фильтр для абиссинской скважины: виды, устройство и конструкция (сетка, игла, синтетический, чулок 32), как сделать своими руками, как прочистить, эксплуатировать, монтировать, стоимость

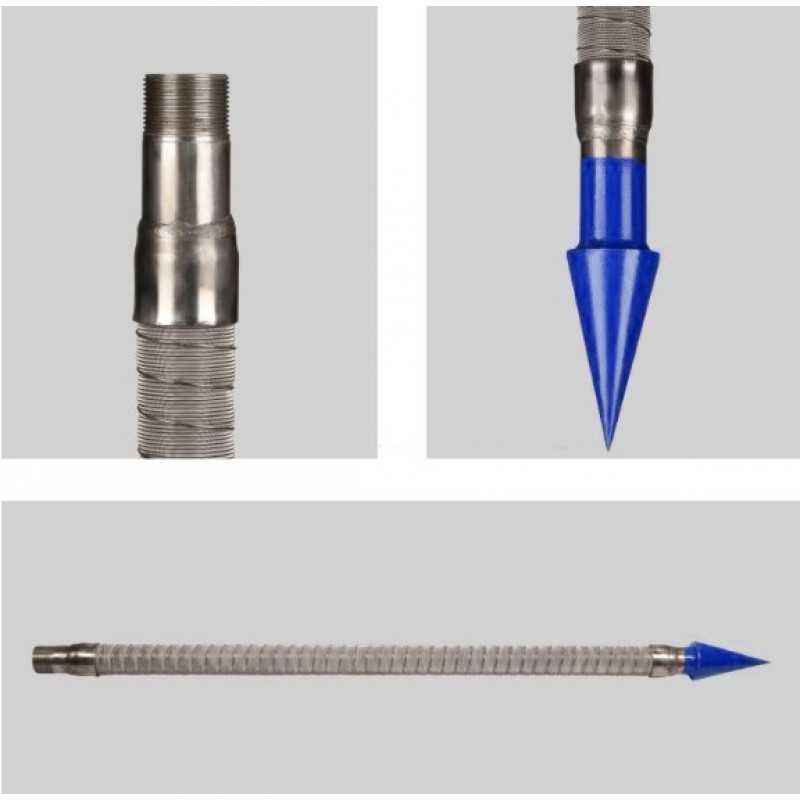

Проволочный фильтр

Конструктивно фильтр представлен стальной проволокой, намотанной на прочное основание. Показатель пропускной способности устройства определяется количеством витков и размером взвешенных частиц, которые содержатся в жидкости.

Изготовление фильтрующего устройства предусматривает следующие шаги:

Разметка трубы с определением рабочих зон.
При помощи газового резака выполняются насечки размером 20 мм на расстоянии 2,5 см друг от друга.
Обмотка подготовленной трубы проволокой. Шаг витка составляет 4 см

При этом важно соблюдать точность соприкосновения проволоки на каждом отрезке трубы.
Закрытие дна трубы проволочной решеткой.

Единственным недостатком устройств является сложность и трудоемкость выполнения работ, поэтому для частных скважин они используются крайне редко.

Использование

Процесс введения устройства в эксплуатацию состоит из таких этапов:

устанавливается резиновый падающий клапан или монтируется обычный магазинный обратный клапан;
через патрубок-тройник монтируется насос или насосная станция. Не забудьте сюда же поставить обратный клапан;
в конструкцию колонки заливается вода;
подсоединяется шланг;
запускается насос;
выполняется прокачка до тех пор, пока вода не станет прозрачной. Иногда этот процесс может затянуться и занять несколько дней или даже недель.

Всё! Можно наслаждаться водой на любимом дачном участке: топить баню, «заправлять» каркасный бассейн, помогать жене поливать цветы…

Анекдот в тему: Мне бы хотелось каждое утро вставать на рассвете, делать пробежку, обливаться холодной водой… Но я сильнее всех своих желаний.

Таким образом, «эфиопская» скважина – это очень полезная конструкция, делающая жизнь на даче невероятно комфортной!

Цитата мудрости: Ничего люди не принимают с таким отвращением, как советы (Джозеф Аддисон).

https://youtube.com/watch?v=LsyyVxKLfNY

Подготовительные работы

Перед тем, как приступить к бурению абиссинского колодца, рекомендуется вызвать специалиста, который определит тип грунта на участке и глубину залегания воды. Обустройство скважины имеет смысл только при условии, что водоносные слои грунта располагаются выше восьмиметровой глубины, а сам грунт не является каменистым.

Расположить скважину можно в любом удобном месте участка и даже в подвале дома или хозяйственной постройки – так как вода поднимается насосом из глубины, нет риска подтопления фундамента. Дебет абиссинского колодца обычно не очень высок, поэтому при высокой потребности в воде для домашних нужд и полива можно обустроить несколько скважин. Чтобы не зависеть от наличия электричества, уличную скважину можно оборудовать ручной качалкой.

На этапе подготовки следует определиться с выбором труб. Полимерные изделия не боятся коррозии и на них не размножаются вредные микроорганизмы. Для скважины подойдут армированные трубы из полиэтилена низкого давления или полипропилена с толщиной стенок от 5 мм и внутренним диаметром не менее дюйма.

Буровой инструмент для создания скважины под пластиковый водовод подбирается с учетом диаметра выбранных труб – важно, чтобы в пробуренное отверстие входили трубы с соединительными муфтами и с сетчатым фильтром на нижней секции

Зачем нужна желонка?

Желонка (а еще ее называют «бур-желонкой») — особый буровой снаряд для рыхлых грунтов. Если забивается абиссинский колодец (например, на дачном участке), желонкой обзавестись очень желательно. Ведь даже самая надежная скважина, если ее долго не использовать, может заглиниться (особенно, если пробита в аллювиальном или моренном грунте). Вот желонкой его и прочищают — бросают в колодец на веревке, затем вытягивают и выбрасывают собранную взвесь. Причем сделать такую желонку несложно и своими руками.

Самодельное устройство не требует точности в размерах и конструкции. Достаточно будет примерно соблюсти пропорции, ориентируясь на схему или даже рисунок желонки. И жесткой штанги она тоже не потребует, в отличие от других подобных приспособлений.

Что использовать?

При самостоятельном сооружении донного фильтра особенно важно правильно подобрать материал. Отлично подойдет для этих целей крупнозерновой кварцевый песок с сечением фракций до 1 мм

Его можно найти на берегу любой реки. Там же можно найти и речную гальку, которая также является превосходным природным фильтром. Основными компонентами являются гравий и щебень. Гравий – пористый и рыхлый материал, разных размеров. Поэтому он идеально подходит для этих целей.

Щебень более крупный и твердый. Но нельзя использовать тот вид, который применяется в строительстве, так же, как и гранитный. Надо выбирать из нейтральных минералов, таких как жадеит. Для фильтрации подойдет и другой минерал – шунгит. Чаще всего его используют для этих целей в промышленности для освобождения жидкости от различной органики, тяжелых материалов. Поэтому его актуально использовать на участках, приближенных к крупным населенным пунктам.

Плюсы и минусы абиссинского колодца

Для тех, кто решил бурить скважину-иглу, стоит знать о преимуществах такого источника и трудностях, с которыми возможно придётся столкнуться на этапе эксплуатации. И уже, исходя из полученных данных, принимать решение о бурении такого источника.

Итак, положительными моментами такой скважины «игла» являются:

Высокая скорость бурения и обустройства источника;
Минимальное количество необходимого для обустройства источника пространства;
Минимум оборудования для монтажа скважины «игла» (вам понадобятся стальная труба с острым наконечником, фильтр и насосный агрегат для подъема воды).

К минусам скважины-иглы можно отнести:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Гораздо меньший срок службы источника в отличие от артезианской скважины или глубинного колодца;
Не лучшее качество воды, что, в принципе, можно регулировать качественными фильтровальными системами.

Как соорудить абиссинский колодец

Для изготовления сооружения можно воспользоваться одним из двух способов:

Забивным. Для забивания в грунт конструкции обычно пользуются «забивной бабой». При этом нужно в трубу постоянно подливать воду. После резкого ухода воды в почву, конструкция углубляется еще на полметра, затем можно начинать монтаж водяного насоса.

Сооружение абиссинского колодца

Забивной метод для создания абиссинского колодца отлично подходит, но существует ряд опасностей. Основная их них — вероятность прохождения мимо водоносного слоя.
Помимо этого, при встрече камня на большой глубине, конструкция может полностью повредиться.

Бурением малого диаметра. Такой метод гарантирует в скважине наличие воды, но при его использовании нужно наличие специального оборудования.

Для сооружения колодца необходимо приобрести:

Дрель и болгарку.
Молоток и кувалду.
Пару газовых ключей.
Блины от штанги от 20 до 40 кг, для забивания трубы.
Сварочный аппарат.
Садовый бур диаметром 15 см.
Трубы: От 3 до 10 метров — ½ дюймовая, 1 метр — ¾ дюйма.
1 дюймовая труба для скважины, кусками по 1-1,5 м с короткой резьбой с каждой стороны.
Болты и гайки на 10.
Сетка из нержавеющей стали галунного плетения П48 длиной 1 м и шириной 16 см.
Автомобильные хомуты 32 типоразмера.
Муфты: стальные, для соединения труб и чугунные 3 — 4 штуки, для забивания трубы.
Проволоки два метра диаметром 0,2 — 0,3 мм.
Насосная станция, трубы ПНД, обратный клапан и муфты.

Как изготовить фильтр

Для изготовления фильтра необходима дюймовая труба длина, которой примерно 110 см, к ней приваривается в виде конуса наконечник — игла для абиссинского колодца. При его отсутствии можно просто сплющить кувалдой конец трубы.Далее необходимо сделать:

Болгаркой с двух сторон трубы прорезаются щели на длине 80 см через 1,5 — 2 см величина прорези от 2 до 2,5 см. При этом общая прочность трубы не должна быть нарушена.
На трубу накручивается проволока.
После этого на неё накладывается сетка и фиксируется хомутами через 8 — 10 см. На фото показаны готовые фильтры для абиссинского колодца.

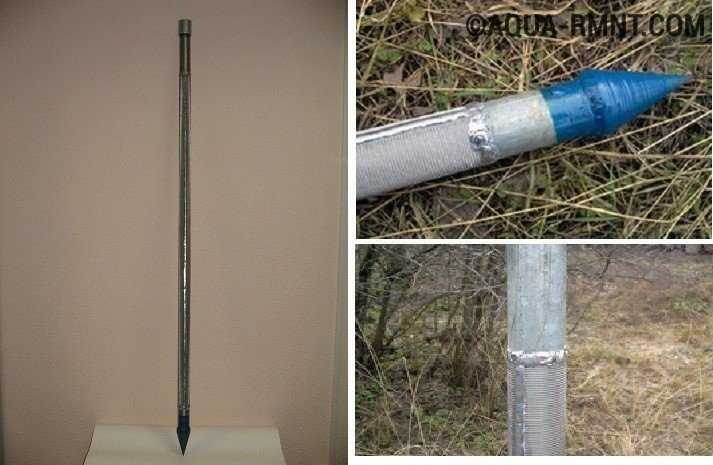

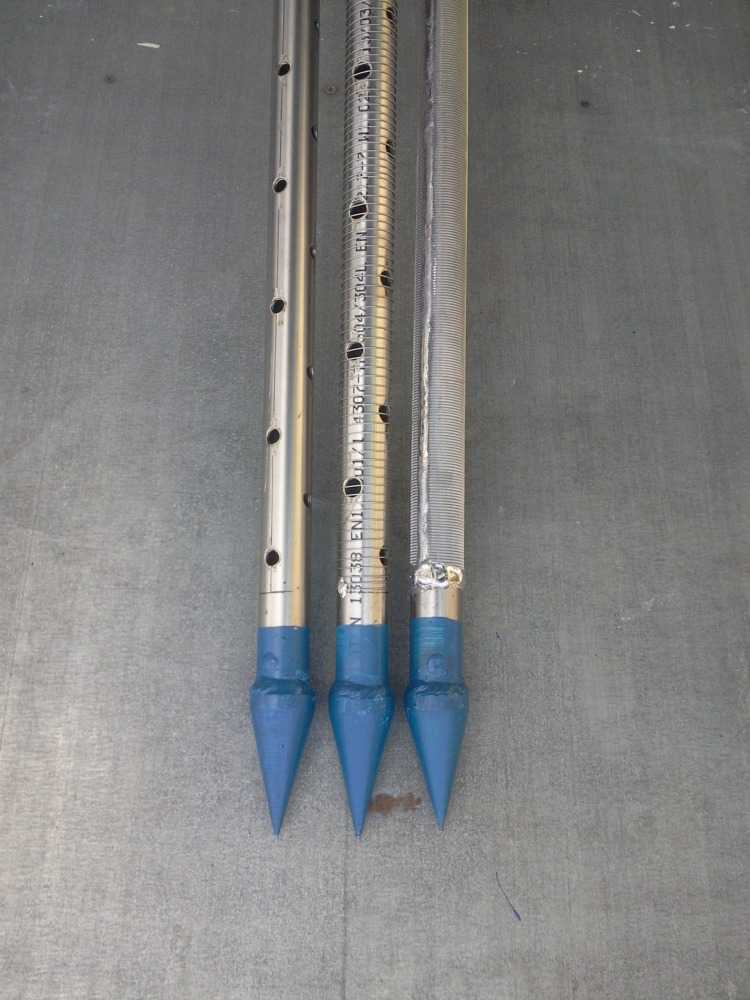

Подготовленные фильтры для скважины

В Америке, в отличие от РФ, например, фильтр для такого колодца изготавливается с внутренней сеткой и проволокой, расположенной выше и ниже сетки.

Технология бурения

Инструкция указывает, что процесс бурения заключается в следующем:

При помощи бура садового бурится грунт.
Конструкция наращивается из труб: метровые ½ дюйма трубы при помощи муфт из труб диаметром ¾ дюйма и болтов на 10 соединяются между собой. В местах фиксации предварительно должны быть просверлены отверстия.
Процесс бурения скважины продолжается до появления влажного песка, стекающего с поверхности бура. Дальнейшее бурение не имеет смысла — мокрый песок будет возвращаться обратно в скважину.
Забивается труба с фильтром.
С фильтром отрезки трубы соединяются с помощью муфт. На резьбу наворачивается лента ФУМ.
Затем такая конструкция с фильтром из труб опускается до песка, на неё сверху накручивается чугунная муфта.
На эту муфту укладываются от штанги блины. Пропускается через их центр ось, по которой будут скользить блины и забивать трубу. Ось выполнена из куска трубы длиной 1,5 метров и диаметром ½ дюйма с болтом на конце.

Схема монтажа абиссинского колодца

От каждого удара блином труба погружается на несколько сантиметров.
После прохождения от уровня песка на полметра нужно в трубу налить немного воды. Если она исчезнет – песок ее принял.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений Фото из

Абиссинский колодец — наиболее экономный метод добычи грунтовой воды

Так как глубина скважины-иглы стандартно не превышает 10 — 12 м, для откачки воды подойдет недорогой поверхностный насос

Дебит скважины-иглы равен дебиту обычного трубчатого колодца

Устроить скважину-иглу можно в любом, чаще всего недоступном для бурения обычной скважины месте, к примеру, в подвале дома

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Сам себе гидрогеолог

Участок подойдет для забивания иглы скважины при следующих условиях:

он находится в низине;
на нем растут влаголюбивые растения, например крапива, хмель, лопух;
в радиусе 500 м есть родники, ключи или другие источники питьевой воды.

Наличие реки не всегда является благоприятным признаком, т.к. ее русло может оказаться транзитным. Хороший водонесущий пласт находится в жиле с крупным песком. Если поблизости нет скважин, необходимо выяснить причину этого. Проводя исследования, надо учесть, что зеркало воды повышается весной и в дождливый период, и выяснить, каковы перепады уровня воды и не пересыхают ли источники летом.

Лучшим участком для абиссинской скважины станет тот, где будет расти лопух, хмель и крапива.

Если же глубина соседних колодцев составляет не больше 15 м, а расстояние до зеркала воды до 10 м, можно выбирать место для бурения скважины. Для этого необходимо выяснить расположение септиков, выгребных ям и других загрязняющих факторов на соседних участках и исключить места, попадающие в зону их влияния.

Чтобы найти точки близкого залегания воды, можно изучить геодезические карты, на которых отображены грунты и водоносные слои, или сделать рамочный аппарат:

2 отрезка жесткой алюминиевой проволоки длиной по 40-45 см согнуть под углом 90° на расстоянии 8-12 см от края, отогнутые концы послужат рукоятками.
На рукоятки надевают полые трубки или веточки кустарников (бузины, вербы, калины) с удаленной сердцевиной.
Концы проволоки загибают, чтобы в рукоятках она двигалась свободно.

Самое удобное место для скважины — возле строения, где нужна вода (летней кухни, бани, дома). Ее можно обустроить в подвале или гараже, тогда отпадет необходимость утепления на зиму.

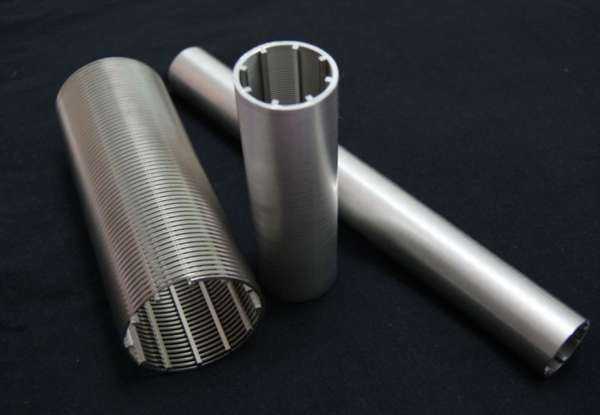

Щелевой фильтр

Если скважина обустроена в грунтах, которые подвержены обвалам и обрушениям с высоким содержанием гальки и гравия, тогда оптимальный вариант – щелевые устройства для очистки.

Щелевой фильтр обладает высокой пропускной способностью, но при этом имеет незначительную прочность при изгибе. Чтобы предотвратить деформацию и разрушение конструкции, предусмотрено наличие жесткого пояса – неперфорированный участок.

Чтобы сделать фильтр щелевой конструкции самостоятельно, необходимо подготовить:

проволоку диаметром 3 мм,
латунную сетку,
деревянную заглушку,
резак газовый,
трубу (пластиковую или металлическую) требуемого диаметра,
болгарку,
круг отрезной.

Изготовление устройства предусматривает следующие шаги:

Выполняется разметка отверстий на поверхности трубы с предварительным отступом на 55 см для отстойника. При нанесении разметки учитывается жесткий пояс. Расположение щелей – горизонтальное.

По разметке выполняется перфорация щелей удобным способом.
Готовая труба оборачивается латунной сеткой для защиты от заиливания. Далее спиральными движениями наматывается проволока с шагом 3 см. На одном конце с отступом в 55 см проволока фиксируется сваркой к трубе.
Внутренняя полость трубы очищается от мусора и стружки.
На конец трубы устанавливается деревянная заглушка.

Готовая конструкция отличается долговечностью, практичностью и простотой монтажа.

Абиссинская скважина своими руками

Особенностью конструкции является то, что водонапорная труба имеет небольшой диаметр и является одновременно обсадной и эксплуатационной.

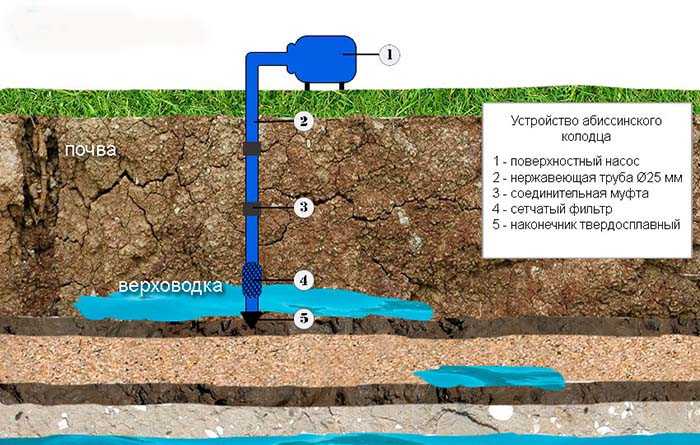

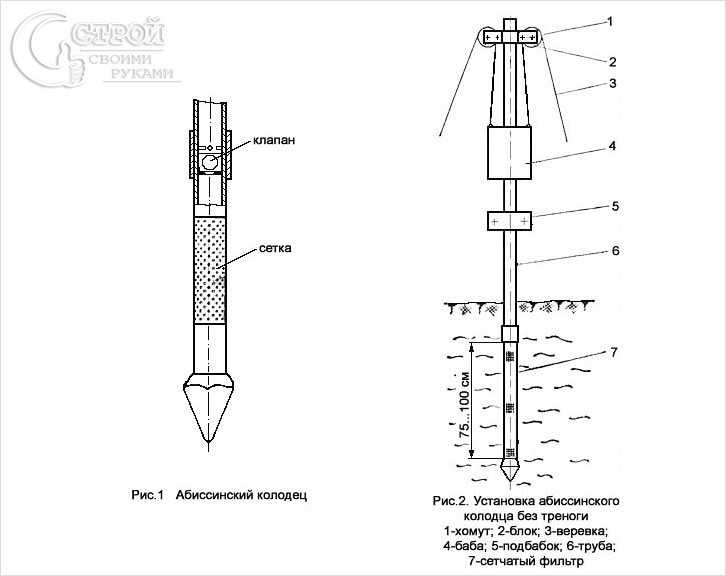

Типовая схема устройства

Забойная скважина состоит:

Типовая схема обустройства абиссинской скважины.

из насоса (располагается на поверхности);
из ствола;
из фильтра;
из наконечника (находится в воде).

Для устройства скважины можно детали сделать самостоятельно или заказать их изготовление. Понадобятся:

стальные бесшовные трубы с толстыми стенками, толщина ствола не оказывает влияния на приток воды, но конструкцию большого диаметра труднее забивать;
наконечник длиной 10 см.

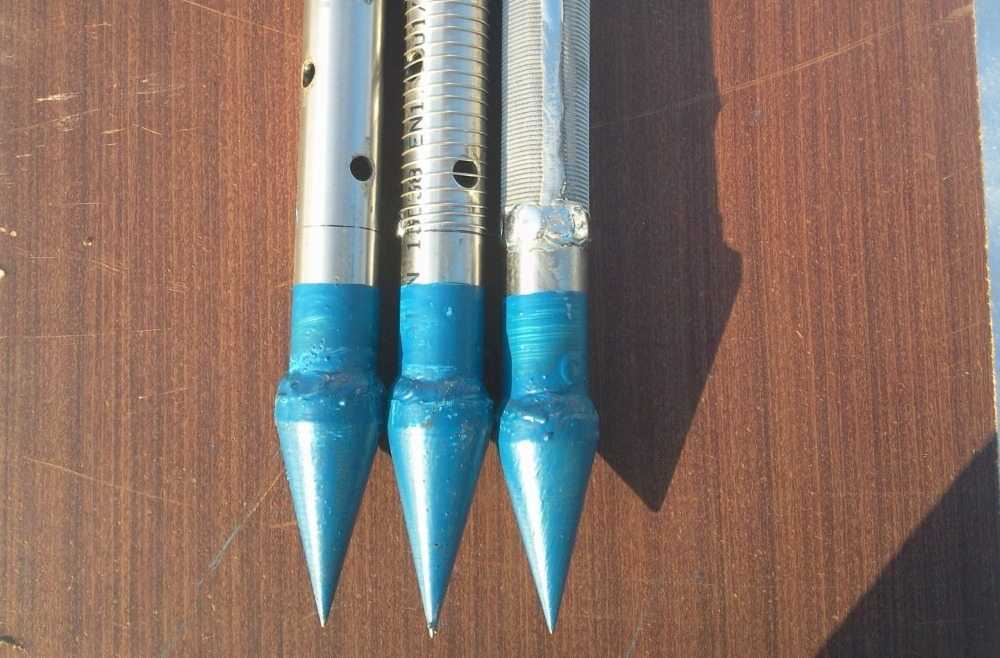

Наконечник — это металлическая игла абиссинского колодца, пробивающая почву. Его диаметр в самой широкой части должен быть на 2-3 см больше наружного диаметра ствола и фильтра, это необходимо для уменьшения их трения о грунт. Наконечник может иметь форму конуса или пирамиды. Его вытачивают из стали на токарном станке. Сварные конструкции не используют — они не выдержат нагрузки.

Особенности изготовления ствола

Ствол скважины состоит из металлических труб длиной 1,2-1,5 м и одного отрезка длиной 1 м, который полностью уйдет в водоносный слой, на его конце находится наконечник. Лучший вариант — бесшовные стальные водогазопроводные изделия с наружным диаметром 25-40 мм. На их концах делают по 7 витков резьбы, она должна быть качественной, чтобы выдержать забивку ствола.

Способы :

забивание штангой — небольшим металлическим прутом;
кувалдой или бабкой;
.

Особенности изготовления ствола.

При забивании труб лучше пользоваться бабкой, т.к. ее поверхность позволяет центрировать удар и избежать перекосов. Ствол колодца делают в такой последовательности:

Снимают 20-30 см дерна и бурят скважину диаметром 15-20 см на глубину 1 м или роют шахту той же глубины сечением 0,7х0,7 м.
Над скважиной устанавливают треногу без настила, т.к. длина забиваемых фрагментов небольшая, и крепят над ней груз весом 25-30 кг (бабку).
В центре скважины ставят трубу с фильтром, обеспечив ее устойчивость, и вбивают ударами падающей бабки.
Ствол наращивают, прикручивая отрезки резьбовой муфтой. Для прочности соединения в резьбу укладывают сантехническую паклю.

Если фрагмент вбивается с трудом, в него заливают воду и останавливают работу примерно на 1 час, пока она не впитается в землю. Но, если почва слишком твердая, применяют предварительное бурение скважины и опускают ствол в нее. Метод уменьшает опасность деформирования соединений.

Убедиться, что игла достигла водоносного слоя, можно такими способами:

в ствол опускают небольшую трубку, при соприкосновении ее с водой будет слышен хлопок;
подливают в ствол воду, она будет уходить быстро, если игла находится в жидкости.

Усовершенствование допотопного фильтра

При качественном процеживании не будет происходить забивания скважины в любых типах грунтов, даже в глине, она прослужит дольше с высокой производительностью. Хороший фильтр должен быть максимально пористым. Его можно сделать своими руками, взяв за основу оцинкованную трубу длиной 60 см, толщиной 3 мм и внутренним диаметром 25 мм. На каждой стороне сверлят отверстия диаметром 1-1,5 см с шагом 3-4 см. Всего необходимо 40-60 отверстий.

Чтобы улучшить качество воды, устройство совершенствуют:

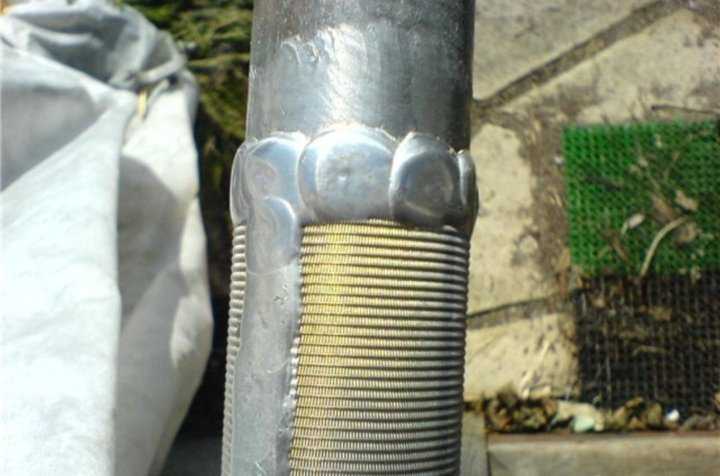

Дополнительный фильтр.

Участок с отверстиями обматывают нержавеющей проволокой диаметром 1,5 мм, делая расстояние между витками 4 мм.
Сверху плотно покрывают слоем нержавеющей сетки галунного плетения, которая не пропускает мелкие частицы песка и глины. Прикрепляют ее хомутами или приваривают припоем без добавления свинца.

Модернизация увеличивает срок службы системы в 2-3 раза.

Установка механизма на трубу

Отрезок бурильной конструкции с наконечным фильтром для скважины крепят муфтой, предварительно наматывая на резьбовую ось шумовую ленту. Собранная конструкция с отрезками труб опускается до земли, а сверху встраивается чугунная муфта. На ее верх укладывают штанговые блины. Через их отверстия продевают трубку конструкции, по которой блины будут перемещаться, забивая бурильный станок вглубь грунта.

Каждый раз, когда блин будет падать книзу, конструкция будет уходить в почву, пробивая ее слои. После прокопки глубиной в 1,5 метра, в полость конструкции добавляют жидкость. Если она вытекла, значит, песочный пласт рыхлый и хорошо впитывает влагу.

Фильтр может прийти в негодность из-за типа почвенного водослоя, через который пробиваются крупные речные породы песка, забивающие сетку. Зарастание очистительной решетки может зависеть от геологических данных участка.

Как устроен абиссинский колодец

металлический наконечник (острие) из закаленной стали;
магистральная труба для откачивания воды;
фильтр;
соединительные муфты;
приемный клапан;
бетонные кольца;
поршневой ручной насос;
резиновые кольца.

Изначально такие колодцы устраивали так: брали отрезок водопроводной трубы диаметром 2,5-3 см и делали острый наконечник, выше него создавали перфорацию (сверлили в трубе небольшие отверстия). Полученную конструкцию вгоняли в грунт до первого водоносного пласта. Откачка воды из источника проводилась с помощью ручных помп. В таких конструкциях водонапорная труба одновременно играла роль эксплуатационной и обсадной. Они пользовались популярностью еще в 19 веке во время войны с Абиссинией, отсюда они и получили свое название.

Неоспоримые достоинства водозабора:

простота и высокая скорость устройства источника. Имея под рукой необходимый комплект инструментов, вы можете пробить абиссинскую скважину всего за несколько часов без привлечения сложной техники.
возможность устройства на небольших участках и даже в помещениях. Благодаря компактным размерам игольчатые скважины можно располагать в подвалах, гаражах и банях.
достаточно высокая производительность (может достигать 50 л/мин).
высокое качество воды. Несмотря на то, что абиссинская скважина, так называемая «игла» имеет небольшую глубину, качество полученной воды довольно высокое (в ней отсутствуют растворимые соединения тяжелых металлов, другие вредные примеси).
значительный срок службы — до 50 лет.

Очистка источника производится быстро и без лишних затрат.

Самый экономичный вариант из всех возможных способов создания водозабора.

Имеются у абиссинки и недостатки, причем главным из них может стать плохая фильтрация водоносной породы, что влечет за собой высокое содержание в добытой воде примесей. Недостаточная фильтрация приводит к быстрому заиливанию источника, что снижает качество воды. Решить данную проблему удалось с помощью перфорированных труб для скважин, обернутых в мелкую сетку или проволоку. Современная конструкция водозабора представляет собой трубу, в нижней части которой устроен фильтр с наконечником («игла»), вверху располагается ручной или электрический насос. Как правило, длина трубопровода не превышает 10 метров, редко источник может достигать 30 м.

Что нужно учитывать при создании колодца

К сожалению, обустроить абиссинский колодец можно не на любом участке. Причина тому в некоторых ограничениях, касающихся глубины водоносного слоя, типа грунта, количества воды и её качества. Разберёмся с этим более подробно:

Абиссинский колодец бурят до первого водоносного слоя, но глубина его залегания не должна превышать 8 м. Если вода находится глубже, поднять её наверх без мощного насоса будет затруднительно, а скважину-иглу можно оборудовать только ручным поршневым насосом. Чтобы понять, насколько глубоко проходит водоносный слой, возьмите 15-метровую верёвку с грузом и проверьте несколько колодцев, расположенных по соседству. Не менее важным фактором является состав почвы на участке. Пробурить скважину в мягком и лёгком песчаном грунте не составит никакого труда, тогда как на тяжёлую глинистую почву придётся потратить больше усилий

Если же земля на участке каменистая и содержит множество крупных валунов, возможно, от создания абиссинского колодца лучше вообще отказаться

При обустройстве скважины-иглы следует обратить внимание и на то, соответствует ли вода санитарным нормам. Дело в том, что в верхний водоносный слой часто попадают различные загрязнения, источниками которых являются соседские выгребные ямы, поля, насыщенные нитратами и пестицидами, расположенные поблизости заводы и фабрики и т.п. Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м

Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м

Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев. Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений

Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час. При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта

Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать

При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м. Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев

Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений

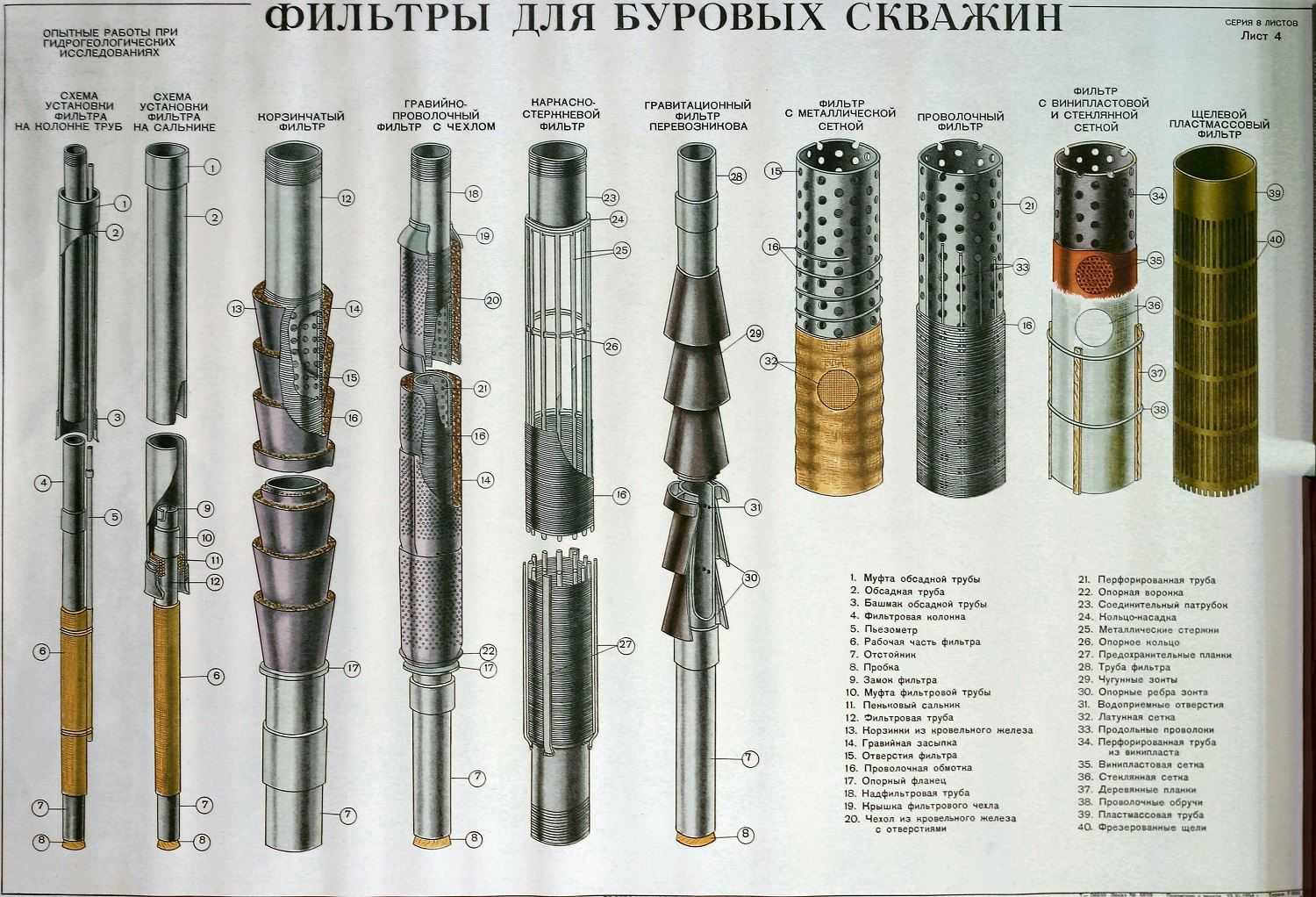

Сетчатый фильтр

Сетчатый фильтр для скважины эксплуатируется в подвижных грунтах с высоким содержанием песчаных и глинистых соединений. Для дополнительной защиты сетки предусмотрено наличие каркаса жесткости из арматурных прутьев или стальной проволоки.

Фильтр изготавливается из нержавеющей стали или пищевого полимера. Для защиты используется сетка с ячейками квадратной, многослойной или геометрически сложной формы. Размер ячеек определяется диаметром частиц, содержащихся в воде.

К преимуществам сетчатого устройства относят:

долговечность и простоту конструкции,
компактные габариты,
легкость установки,
доступность ремонта или замены.

Среди недостатков фильтра выделяют высокую стоимость, низкую производительность гидросооружения и невозможность фильтрации примесей мелкой дисперсии.

Самостоятельно изготовить устройство достаточно просто:

Получение заключения о химическом составе воды для определения размеров взвешенных частиц.
Проведение замера разреза скважины для установки фильтра.
Выбор сетки для фильтрации с ячейками размером от 0,13 до 3,1 мм.
Сборка элементов в единую конструкцию.

Преимущества и недостатки

К основным достоинствам абиссинской скважины в качестве источника подачи воды относят следующие моменты:

возможность выполнить весь процесс самоятостельно без привлечения спецтехники и дорогостоящего оборудования;
процесс бурения занимает относительно короткий промежуток времени, измеряемый в часах;
специальные инструменты нужны только при глубоком залегании водоносного слоя;
практичность и мобильность устройства;
обустройство такой скважины, как и её последующая эксплуатация, возможна в любых условиях;
ей не грозит перенаполнение или заиливание;
обслуживание доступно любому человеку без специальных сантехнических знаний;
сама конструкция занимает небольшую площадь на участке.

К недостаткам можно отнести следующее:

объём поставляемой воды меньше, чем от традиционных источников, но его достаточно для обеспечения нужд в питьевой и бытовой воде обычной семьи;
в засушливые периоды может снизиться объём водоснабжения;
необходима геологическая разведка до начала проведения работ, в противном случае повышается вероятность смещения места бурения, что приводит к потере времени.

Условия для сооружения абиссинской скважины

Для устройства абиссинского колодца недостаточно горячего желания владельца участка, подкрепленного знанием конструкции водозаборной установки. Перед стартом работ необходимо выяснить, подходят ли геологические условия для сооружения скважины иглы.

Залегающие в земле грунты различаются по физико-механическим свойствам: по плотности, структуре, параметрам твердости и т.д. У буровиков есть классификация по так называемой «буримости» пород.

Для проходки песчаника и песка, например, применяется разный вид инструмента и способ бурения. Скальный песчаник бурится колонковой трубой с твердосплавной коронкой, а водовмещающие пески поднимают ударно-канатным методом с помощью желонки.

Установка абиссинского колодца не сможет быть произведена при близком к поверхности залегании известняка (1), песчаника (2), оптимальными для работы грунтами являются глинистые отложения (3) и пески (4)

По совокупности физико-механических свойств вместе с буримостью породы условно делятся на:

Твердые или скальные. Они способны раскалываться, дробиться, постепенно разрушаются при бурении с высокой скоростью и давлением. Твердые породы представлены в верхней части отложений известняками, песчаниками, мергелями, доломитами и т.п.
Пластичные. Они легко или относительно легко поддаются резке ножом и буровым инструментом, в том числе наконечником абиссинской скважины. К пластичным представителям относятся глины, суглинки, супеси с высоким числом пластичности.
Сыпучие. Они не держат форму, т.к. состоят из несоединенных друг с дружкой частиц. При насыщении водой некоторые пылеватые виды могут «плыть». К сыпучей разновидности относятся пески всех категорий по крупности, гравийно-галечниковые, дресвяно-щебнистые и подобные отложения.

В распоряжении домашних мастеров, желающих заняться устройством абиссинского колодца, нет бурового инструмента для проходки всех перечисленных типов грунтов. Самостоятельные буровики смогут пересечь лишь пластичные и сыпучие категории. Раздробить твердую породу наконечником абиссинского колодца невозможно.

Для устройства и нормальной работы абиссинской скважины идеально подходят осадочные отложения: гравий, щебень, галька с заполнителем, пески, супеси, суглинки (+)

Не стоит пытаться разбить крупный валун: лучше немного переместиться и там снова начать выработку. Тем более что демонтаж водозаборного устройства производится в разы быстрее установки.

Кроме ограничений по буримости на возможность сооружения скважины-иглы влияет высота зеркала воды. Дело в том, что извлечение ее из тонкоствольной выработки можно поручить только поверхностному насосному оборудованию. Большинство марок поверхностных насосов готово поднять воду с глубины не более 8 м.

Для откачки воды из скважины-иглы применяется поверхностное насосное оборудование, извлекающее воду с глубины в среднем 8 – 10 м

Даже если в техпаспорте глубина всасывания указана порядка 10 м, нельзя забывать о стандартных потерях давления в стволе и о том, что насос обычно транспортирует воду еще и по горизонтальному участку.

Каждые 10 м горизонтального перемещения отнимает у глубины всасывания по 1 м. К тому же поверхностные насосы настоятельно рекомендовано располагать в закрытых помещениях, а они зачастую удалены от места забора воды.

Если кроме абиссинской скважины нет совершенно никакого выхода, а глубину появления воды в близлежащих колодцах фиксируют на 12 – 15 м от поверхности земли, то для подъема воды следует запастись эрлифтом или ручным насосом, способным качать воду с означенной глубины.

Для откачки воды с глубины более 15 – 20 м можно использовать эрлифт, который выгодно кроме транспортировки воды выполняет насыщение ее кислородом

Полезная информация о том, как на участке найти воду для колодца и оценить расположение водоносных слоев представлена в этой статье.

Альтернативный вариант адаптации водозаборной иглы к неподходящему уровню грунтовой воды заключается в устройстве приямка. Перед забивкой колонны в землю выкапывается шурф глубиной около метра, шириной удобной для работы лопатой в нем. Забивка штанг начинается тогда со дна шурфа. Насос в подобных ситуациях устанавливается в приямок.

Если грунтовые воды на участке залегают ниже, чем максимальная глубина всасывания насоса, сооружают приямок и в нем располагают насосное оборудование
