Давление воды в водопроводе: единицы измерения, нормы, метод

Последствия отклонений давления от нормы

Одной из важных технических характеристик, определяющих нормальное функционирование системы водоснабжения, является давление воды. Несоответствие его установленным значениям в любую из сторон может стать причиной возникновения ряда проблем.

При повышенном давлении создаётся угроза:

• нарушения целостности резьбовых соединений, муфт, фитингов;
• повреждения керамических вентилей;
• выхода из строя клапанов и другого оборудования бытовых приборов, подключенных к водопроводу.

Недостаточный напор воды может служить причиной не только бытовых неудобств, возникающих, например, при мытье посуды, принятии душа, но и полного отказа от работы — в худшем варианте, некоторых санитарно-технических приборов, газовых колонок и проточных водонагревателей.

Соответствие водяного давления в трубопроводах многоквартирного жилого дома установленным нормативным значениям и стандартам должно контролироваться управляющей компанией или поставщиком этой услуги. При необходимости производятся регулировочные работы на системе

Любое отклонение давления воды от нормативно предусмотренного требует определения причины этой неисправности и срочного принятия мер для нормализации напора.

Плохой напор — что делать?

Проблемы с качеством водоснабжения обычно испытывают жители небольших городков и сел. Если давление воды на выходе из водопроводной трубы ниже минимума — а он для каждой модели свой, то стиркиа не начнется. У проблемы есть два решения:

• Купить СМА с резервуаром для воды — она работает без подключения к водопроводу.
• Установить оборудование для нагнетания напора. Нужна миниатюрная насосная станция. Для реализации плана необходим повышающий насос для стиральной машины. Стоимость нагнетающих аппаратов — в пределах 3 000–5 000 рублей.

Раньше в СМА была более лояльная система — когда вода заполняла резервуар, таймер запускал процесс. Система реагировала лишь на получение нужного количества жидкости. Сегодня стиралки стали сложнее. Европейцы любят стандарты качества, вот и к поступающим ресурсам у них особые требования. Если напор не соответствует минимальному порогу, техника не работает.

Как его повысить?

Самый простой способ увеличить давление — установить насос. Найти его можно в магазинах:.

• ……………………….
• Крепление (насосная станция).

Одновременная работа многих насосов может привести к падению давления для других жильцов. В этом случае суд может распорядиться об удалении дополнительного оборудования из системы водоснабжения.

Выбирайте оборудование с производительностью 3,5 м3 в час и автоматическим регулированием. Крайне нежелательно, чтобы уровень шума не превышал 40 дБ. В противном случае потребуется дополнительная звукоизоляция. Проточный насос подключается к трубе двумя шлангами.

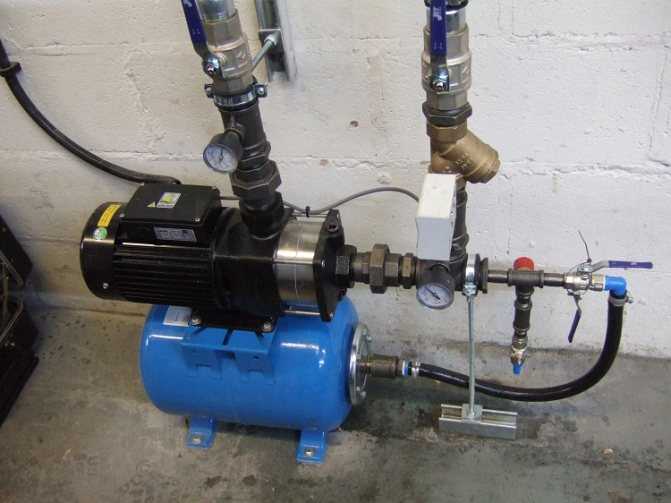

Насосная станция представляет собой сложную систему, включающую

• Небольшие резервуары.
• Датчики давления ,
• насосы.

Такая конструкция защищает систему даже от небольших колебаний давления. Значения высоты анализируются в реальном времени и увеличиваются или уменьшаются в соответствии с настроенными параметрами. Это необходимо в частном секторе, где многие соседи начинают поливать свои участки одновременно.

Простой пример расчета давления в трубе

Как известно, не так давно водопровод подключался к водонапорной башне. Благодаря именно этому сооружению в сети водопровода создаётся давление. Единица измерения данной характеристики – атмосфера. Причём, размер расположенной вверху башни ёмкости не влияет на значение этого параметра, он зависит только лишь от высоты башни.

Рассмотрим пример с домом в 5 этажей. Его высота – 15 метров. То есть на один этаж приходится 3 метра. Башня высотой 15 метров создаст на первом этаже давление 1,5 атмосферы. Значение этого показателя в трубе на втором этаже будет уже 1,2 атмосферы. Получается это вычитанием из числа 15 высоты одного этажа – 3 метра, и делением результата на 10. Проделав дальнейший расчёт, нам станет понятно, что на 5-м этаже давление будет отсутствовать. Логика подсказывает, что для обеспечения водой людей, проживающих на последнем этаже потребуется соорудить более высокую башню. А если речь идёт, например, о 25-этажном доме? Возводить такие большие сооружения никто не будет. С этой целью современные системы водоснабжения оборудуются глубинными насосами.

Давление на выходе подобного агрегата высчитывается очень просто. Например, если глубинный насос, мощности которого хватает поднять воду до отметки 50 метров водяного столба, погрузить в скважину на 15 метров, на уровне поверхности земли он создаст давление 3,5 атмосферы (50-15/10 = 3,5).

Обеспечить необходимый показатель давления в системе можно при помощи насоса

Методы повышения давления

Есть несколько методов повышения напора воды в системе в водопроводе. Рассмотрим наиболее эффективные:

1. Установка промежуточного насоса. При довольно большой протяженности системы насос, который устанавливается в самой скважине, не справляется с нагрузкой. В результате на удаленных участках скорость потока может существенно упасти. Для решения подобной проблемы проводится установка промежуточного насоса, к примеру, вблизи соединения наружной и внутренней системы.
2. Если в доме устанавливается современный бойлер, то только на холодный контур устанавливается дополнительный насос. Данная рекомендация связана с тем, что у самого бойлера может быть элемент, который обеспечивает циркуляцию горячей жидкости.
3. Устанавливаемые насосы могут работать как в ручном, так и автоматическом режиме. Наибольшей популярностью пользуются модели, которые могут работать в автономном режиме от устанавливаемых датчиков давления. Автоматика способна не только контролировать работу устройств, но и защищать их от высокой нагрузки.
4. Если в скважине уровень воды может существенно падать, но устанавливается насосная станция. Она отличается от обычного насоса тем, что имеет накопительный бак. В баке может накапливаться несколько десятков или сотен литров воды, которая подается в трубопровод при падении значения давления. На момент, когда не открыты потребители воды, происходит ее поднятие и заполнение баков.

Конечно, если глубина скважины небольшая, как и показатель производительности, то никакие устройства не решат проблему. Поэтому при проектировании системы подачи воды на загородном участке уделяется много внимания залеганию уровня грунтовых вод или подземных источников.

Замеры

Метод измерения интересующего нас параметра на руке прост.

1. Прибор, завернутый в лен или другой уплотнительный материал, накручивается на контрольный клапан.
2. Клапан открывается, и производится измерение.

Испытательные клапаны, снимающие показания, всегда можно использовать на подъемах (подача, возврат и смесь в конце подъема) и на водомерах (в большинстве случаев перед и после счетчика). Если вам необходимо произвести измерения в любом месте водопроводной системы, это можно легко сделать, прикрутив манометр к одной из подъемных труб вместо заглушки и запустив его.

Как всегда, следует отметить ряд незначительных моментов.

• Чтобы получить подробную картину системы водоснабжения, измерения необходимо проводить в пиковые ночные часы.
• Приборы, постоянно подключенные к водопроводной сети, часто «залипают». Игла застревает в одном положении. Чтобы избежать этого, регулирующий клапан заменяют на 3-фи с дренажным отверстием, которое позволяет удалять воду из корпуса после измерения.

Резьба съемной трубки из органной бронзы должна немедленно изнашиваться. Простые инструкции помогают решить эту проблему. Для манометров предусмотрены металлические удлинители.

Как рассчитать проходимость трубы

Когда возникает необходимость сделать расчёты, возможно использовать следующие способы:

1. Использовать таблицы. Существуют различные варианты, которые соответствуют назначению труб.
2. Применять формулы. Существуют несколько вариантов расчётов. Часто используют упрощённые варианты, не учитывающие всех существенных особенностей водопроводной системы.
3. Существуют программные продукты, предназначенные для проведения рассматриваемых расчётов. Они обычно дают наиболее точный результат.
4. Могут быть использованы онлайн калькуляторы. Для того, чтобы ими воспользоваться, необходимо перейти на соответствующую страницу и ввести нужные данные в соответствии с инструкциями.

Далее рассмотрено несколько способов проведения расчётов.

Таблицы для определения пропускной способности Источник ytimg.com

Использование упрощённой формулы

Таким образом на основе знания диаметра трубы и скорости движения потока можно определить проходимость. Для этого можно использовать такую формулу.

q = (V*Пи*d^2) / 4

Здесь использованы такие обозначения:

• q – проходимость, выраженная в литрах в секунду;
• V обозначает скорость воды;
• d представляет собой внутренний диаметр отверстия.

В большинстве случаев скорость находится в пределах 0,8-1,5 метров в секунду. Если используется насос, то производимое им давление и скорость потока указываются в техническом паспорте.

Более точная формула

В этом случае необходимо воспользоваться формулой Дарси. В ней учитываются:

1. Длина используемого сегмента трубы (L).
2. Коэффициент, который выражает степень торможения потока благодаря трению о стенки, использованию различных видов фиттингов, кривизны стенок и турбулентности. Он носит название коэффициента шероховатости (лямбда).
3. Величина вязкости жидкости (ро).

Таблица значений коэффициента шероховатости каждого вида труб (лямбда) Источник ok-t.ru Формула выглядит таким образом.

ПН = лямбда * (L/D) * ((V^2)/(2*g)) * ро

Здесь использованы такие обозначения:

• ПН представляет собой потерю напора. На эту величину должна быть уменьшена расчётная величина водорасхода.
• L – длина трубы, по которой протекает вода.
• D – внутренний диаметр трубы.
• g равно величине ускорения свободного падения.

С помощью формулы Дарси можно учесть особенности труб, но для этого необходимо определить коэффициенты «лямбда» и «ро».

Использование онлайн калькуляторов

Для того, чтобы рассчитать пропускную способность трубы, калькулятор нетрудно найти онлайн. Для этого можно воспользоваться поиском Google, Яндекс или другим. Для этого в строке поиска нужно набрать строку «как рассчитать проходимость трубы, калькулятор» или аналогичную.

Для расчета расхода воды по сечению трубы и давлению калькулятор запросит ввод таких данных:

1. Материал для изготовления.
2. Вид (конструкционные особенности). Здесь нужно сделать выбор из выпадающего списка.
3. Далее нужно указать цель расчёта. Одной из них является вычисление расхода воды.

При расчете расчете диаметра трубы по расходу воды дополнительно потребуется указать падение напора на каждый метр, внутренний диаметр трубы и длину её участка. После нажатия на кнопку на странице появится нужный результат.

Пример интерфейса калькулятора для гидравлического расчёта трубопровода Источник calc.ru

Во втором случае, перед тем, как посчитать расход воды по диаметру трубы и давлению, надо подготовить данные о типе водопровода, конструкционных особенностях трубы, длина, диаметр, материал изготовления, температура и давление напора.

Пример интерфейса калькулятора для расчёта пропускной способности труб Источник trubanet.ru

Виды давления

Данный показатель бывает следующих видов: пробным, условным, расчётным и рабочим. Не понимая их принципиальные отличия, корректно рассчитать давление в трубе, продуцируемое транспортируемой жидкостью, будет очень сложно. И не исключено, что при подборе подходящих элементов инженерной коммуникации перед хозяином возникнут проблемы, без решения которых о комфортном пребывании в доме останется только мечтать.

• Пробное. Измеряется этот простой показатель, когда проводятся испытания конструкции. Он является основой для отслеживания поведения элементов системы водоснабжения при изменении давления. Такой подход – ни что иное, чем своего рода генеральная страховка перед этапом прокладки сети.
• Условное. Используется данный параметр, когда рассчитывается прочность трубопроводов, функционирующих под давлением определённого уровня при температуре жидкости +20ًС.
• Расчётное. Под таковым понимается максимальное избыточное давление, создаваемое внутри водопровода транспортируемой по нему жидкостью. При этом воздействию подвергаются все элементы инженерной коммуникации. А толщина стенки водопроводной трубы определяется именно с учётом расчётного давления. От этого зависит продолжительность эксплуатации системы, а также её функциональность, и, что превыше всего, безопасность обитателей дома.
• Рабочее. Это уровень наружного или внутреннего обязательно максимального давления, фиксируемого при транспортировке воды при нормальных (читай, стандартных) условиях.

Как определить, кто виноват в плохом напоре

Чем регламентируется

Для чего нужно знать давление воды

Давление воды в системе водопровода в квартире или частном доме – это важнейший параметр инженерной сети, который необходимо знать для достижения следующих результатов:

• Каждое резьбовое соединение и бытовой смеситель рассчитаны на определённый показатель давления. При существенном превышении данного значения элементы трубопроводов и конечные приборы нередко выходят из строя.
• Избыточное давление воды в кране становится частой причиной поломки бытовых приборов – стиральных и посудомоечных машин, водонагревателей и полотенцесушителей.
• Определение точного напора в сети позволяет принять должные меры по его стабилизации при необходимости подключения нового высокотехнологичного оборудования.

Таким образом, потребитель должен владеть информацией о состоянии внутреннего водопровода в квартире или частном доме, что поможет избежать множества проблем и ненужных затрат.

Протечка полотенцесушителя

Когда нужно проводить вычисления?

Выполнять вычисления необходимо при выборе труб для водопровода. Диаметр должен быть подходящим, чтобы избежать чрезмерного водорасхода и обеспечить нормальный напор.

Такая необходимость появляется при проектировании дома и подведении к нему коммуникаций. При выборе трубы с оптимальным сечением для водопровода нужно обязательно выполнять ряд расчетов. Необходимо узнать максимальные объемы необходимой воды в доме за минуту.

Исходя из полученных результатов, нужно приобрести трубу с таким сечением, чтобы этого было достаточно для одновременной работы всех устройств и кранов.

Почему нужно знать величину напора воды, какие проблемы могут возникнуть из за сильного давление в трубопроводе

Как увеличить давление воды в водопроводе

Понижение давления в трубопроводе может произойти по нескольким причинам:

1. Порывы на городской магистрали. Инженерные сети в большинстве городов имеют весьма почтенный возраст, поэтому утечка воды на пути к потребителю – явление нередкое. Эту причину владелец квартиры устранить не в силах, поэтому остается уповать на городские власти.
2. «Заросшие» трубы внутридомового водопровода. В старых домах на внутренней поверхности труб откладывается огромное количество осадков, в результате чего их пропускная способность существенно уменьшается. Устранить эту проблему легко: надо просто произвести замену стояков и разводки внутри квартиры.

Что следует предпринять, если водопроводная система не в состоянии обеспечить нормальный уровень свободного напора? Выход в этом случае один – установить насосное оборудование в квартире.

Насос, повышающий давление воды

Насосная станция, которой пользуются владельцы частных домов, здесь вряд ли подойдет:

• Во-первых, устанавливать такое оборудование на централизованном водопроводе без специальных согласований не разрешается. Да и соседи вряд ли на это согласятся – они-то точно останутся совсем без воды.
• Во-вторых, насосные станции относятся к крупногабаритному оборудованию, и установить их в квартире весьма проблематично. А если к этому прибавить еще и обвязку, то становится понятно, что такой агрегат для среднестатистической квартиры не подойдет.

Но не все так мрачно – производители насосного оборудования выпускают повысительные насосы, рассчитанные именно на «квартирную» установку.

Какая мощность в системе ГВС и ХВС?

Давление воды в многоэтажных домах, подключенных к центральной водопроводной сети, не постоянно.

Оно зависит от таких факторов, как этажность дома или время года, — так в летний сезон, особенно в многоэтажных домах становиться особо ощутима нехватка холодной воды, которая в это время идет на полив придомовых или приусадебных участков.

Муниципальные службы на практике стараются держать уровень на средних показателях в 3-4 атмосферы, правда, не всегда успешно. Минимальные показатели, при котором трубопровод дома может функционировать (и для ХВС, и для ГВС), составляют 0.3 бара на один этаж.

Объясняется это просто – холодная вода используется активней, поскольку нужна для функционирования канализации. Поэтому максимальные показатели для ХВС будут 6 атмосфер, а для ГВС – 4.5 атмосферы.

Изменение давления в автономной системе водоснабжения ↑

Как определить силу напора в водопроводе – современный и народный метод

Знать досконально давление в водопроводе обязательно нужно при наличии в доме сложной бытовой техники. В ряде случаев она чувствительна к этому параметру и недостаточность, как и избыточность, его может привести к поломке.

Для точного определения давление воды в водопроводе многоквартирного дома, необходимо использовать измерительные приборы. Если напор в системе нестабилен, нужно проверять его величину перед каждым включением ответственной бытовой техники.

Есть способ проверить достаточность давления самым простым способом: трехлитровая банка при нормально давлении и полностью открытом кране наполняется водой за 7 секунд.

Смотреть видео

Как измерить напор воды своими руками

Низкий напор в водопроводе – куда обращаться

Смотреть видео

Слабый напор воды в кране, что делать? / Bad water head. Solution methods

Причины низкого давления могут быть различными и, прежде, чем предъявить претензии кому либо, нужно точно определить источник неприятности. Порядок действий может быть следующим:

1. Путем опроса жителей рядом стоящих домов выяснить состояние давления в водопроводе каждого из них. Если проблемы с этим показателем есть в соседних домах, значит, причина кроется в магистральном водопроводе и обращаться нужно в горводоканал.
2. Необходимо опросить соседей по стояку, если у них также плохой напор, значит, засорен причина в стояке. Стояк находится в ведении коммунальщиков – к ним и претензии.
3. Если имеется непорядок с напором у соседей по этажу, значит, причина кроется в плохом состоянии распределительной домовой сети, это также зона ответственности коммунального хозяйства.
4. Недостаточный напор из кранов внутри квартиры может свидетельствовать о засорении труб внутренней разводки, а это забота владельца квартиры.
5. Плохой напор в одном из кранов в квартире. Здесь уж придется самостоятельно заменить смеситель, кран или сетку аэратора.

Вспомним начало нашей статьи, где приведены номы СНиП, где нижний допустимый предел давления составляет 0,3 атмосферы. И кого из коммунальщиков волнует, что при этом даже руки помыть становится проблемой.

Какие устройств могут повысить давление в водопроводе квартиры

Есть несколько способов улучшения положения дел с работой водопровода при недостаточности напора живительной влаги. Перед тем, как повышать напор в водопроводе квартиры, нужно убедиться, что трубы еще в таком состоянии, чтобы безболезненно пережить эту процедуру.

В случае, когда коммунальные службы не желают решать вопрос повышения давления под любыми предлогами, вопрос затрудняется, поскольку устанавливать дополнительное оборудование можно только с их разрешения.

Смотреть видео

Повышение давление воды в квартире и доме с помощью насоса

Если вопрос по проекту решен, можно использовать насос для повышения давления в водопроводе. Когда вода в кране отсутствует, нужно устанавливать насосную станцию с гидроаккумулятором, но это возможно только при наличии воды в водопроводе соседей снизу.

При наличии воды в кране для повышения его давления используется стандартный насос. Потребители  его врезают в сеть на входе водопровода в квартиру.

Какими правилами регламентируются

Правила, по которым ресурс подается в жилища, закреплены в СНиПе под номером 2.04.2-84. По данным строительным нормам оборудуется любая централизованная водоснабжающая система.

Указанным СНиПом зафиксировано минимальное значение внутритрубного давления, допускаемое на первых этажах. Оно равняется 1 бар. Такой напор позволяет создать 10-метровый водный столб.

В многоквартирных домах

В таком объекте внутритрубное давление обязательно повышается на каждые четыре метра, что эквивалентно 0,4 бар. Если в многоквартирном доме 10 этажей, то норма напора рассчитывается по схеме: (0,4 * X) + 1. Для дома в 10 этажей значение будет таковым: (0,4 * 10) + 1 = 5 бар (также встречается обозначение в виде атмосфер). В данной формуле 1 – это минимально допускаемое значение напора на 1-м этаже, 0,4 – установленный условный показатель напора для подачи ресурса на каждый этаж, а X – число этажей.

В частных домах

Давление воды рассчитывается с учетом числа этажей в частном жилище. Поскольку частные постройки обычно не выше 10 метров, то для многих таких объектов устанавливается единое минимально возможное значение внутритрубного давления. Оно равняется 1 атмосфере.

Если в частном доме несколько этажей, а его высота более 10 м, то для такого объекта устанавливается минимально возможный напор подаваемого ресурса в трубах, равный 2 атмосферам.

Расчёт давления в трубопроводе на простом примере

Не так уж и далеки времена, когда подключение водопровода осуществлялось к водонапорной башне. Давление в водопроводной сети создаётся благодаря именно данному сооружению. Единица измерения этой характеристики – атмосфера. Из школьного курса физики известно, что давление зависит исключительно от высоты башни, а объем ёмкости, находящейся наверху конструкции, никакой роли при этом не играет.

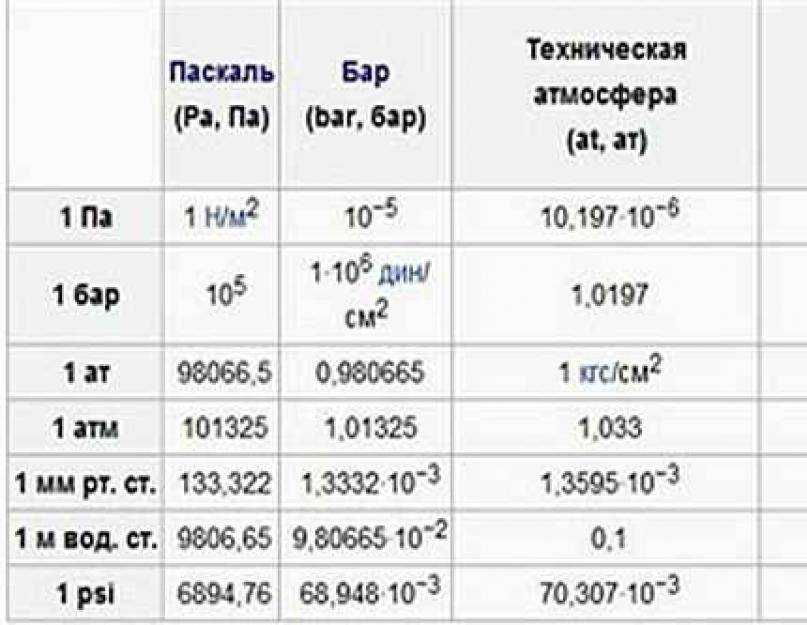

Существует ещё одна единица измерения данного параметра – метр водяного столба. Если заполнить водой вертикально стоящую десятиметровую трубу, давление в её нижней точке, опять же, вне зависимости от диаметра трубы, будет составлять одну атмосферу.

Рассмотрим пример с семиэтажным домом. Его высота – 21 метр. То есть, один этаж – это 3 метра. Водонапорная башня высотой 21 метр создаст на 1-м этаже давление 2.1 атмосферы. Величина этого параметра в трубе на 2-м этаже будет составлять 1,8 атмосферы. Получается это так: вычитаем из числа 21 высоту одного этажа (у нас это 3 метра) и делим остаток на 10. Результаты дальнейших расчётов покажут, что на 7-м этаже давления уже не будет. Логика подсказывает: чтобы обеспечить водой квартиры, которые располагаются на последнем этаже, необходимо будет возвести более высокую башню. А что делать с подводом воды, например, в 25-этажный дом? Строить такие высокие конструкции никто не будет. Единственный выход — оснащение современных систем водоснабжения глубинными насосами.

Рассчитать давление на выходе данного агрегата несложно. Возьмем в качестве примера насос, мощности которого достаточно для поднятия воды на 40 метров. Если погрузить его в скважину на глубину 15 метров, на поверхности земли будет создано давление (40-15)/10=2,5 атмосфер. Применяя вышеуказанную методику, можно будет прийти к выводу, что насос такой мощности справится с обеспечением водой всех квартир 7-ми этажного дома.

Как узнать давление воды в квартире?

Причины низкого напора в водоснабжении

В загородные дома вода в водопроводную сеть поступает из колодцев или скважин.

Если система полностью автономна, то для создания нужного напора нужно учитывать два момента:

необходимость обеспечения подъема воды; важно производить верно гидравлический расчет и правильно его реализовать на практике – обеспечить необходимое давление в удаленных от водосбора точках и точках, располагающихся на разной высоте. Из этого вытекает две основные проблемы индивидуальных водопроводов:

Из этого вытекает две основные проблемы индивидуальных водопроводов:

1. Не хватает ресурсов скважины – дебит отверстия не позволяет поддерживать нормальное давление, а , следовательно, повысить напор.
2. Воды в скважине достаточно много, поэтому насосы могут нагнетать высокое давление (до 6 бар), что может привести к разрывам соединений, протечкам, быстрому износу оборудования.

В первом случае насосы качают жидкость, создавая ее циркуляцию до возникновения определенного давления, однако со временем оно ослабевает. Во втором случае нужно подобрать насос с  производительностью, которая равна суточной норме потребления воды.

От дебита скважины напрямую зависит напор воды в трубопроводе и ее литраж, поставляемый за одну откачку

Тем не менее, большинство владельцев частных домов волнует вопрос, как грамотно повысить давление в собственном водопроводе, а не понизить его, ведь необходимым дебитом для создания высокого давления обладают лишь некоторые артезианские скважины.

Большинство же отверстий генерируют слабый напор воды, а то и вовсе не способны производить какое-либо давление.

Если в доме используются стандартные бытовые приборы, то достаточно поднять давление до 2.3-2.5 бар – этого волне хватит для их бесперебойного одновременного функционирования с хорошим напором. Если предусмотрена джакузи или система полива, то здесь необходимо более высокое давление.

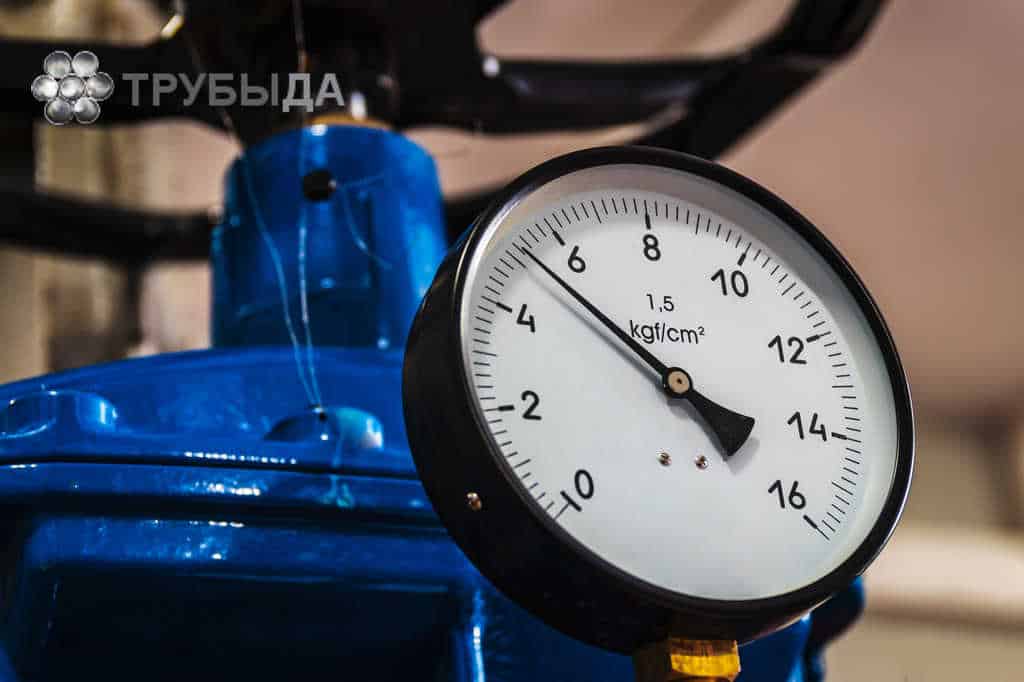

Для измерения давление используется прибор манометр. Его покупают отдельно и встраивают на точке входа воды в дом. Также туда же устанавливают счетчик воды. Некоторое оборудование идет в комплектации с манометром. Например, обогревательный котел, если предусматривается ГСВ.

Принцип регулировки давления водопроводных сетей частных домов такой же, как и автономной системы, отличается сеть лишь размерами

Особенности водоснабжения многоквартирного дома

Схемы централизованного водоснабжения в городских условиях состоят из нескольких технологических циклов:

1. Водозабор. Для питьевой воды можно устроить из достаточно полноводной реки или системы артезианских скважин.
2. Станция водоподготовки, где происходит фильтрация и отстаивание твердых фракций, а также обеззараживание воды от бактериальных компонентов и химически вредных веществ. На выходе жидкость должна пройти контроль качества в специальной лаборатории.
3. Подготовленная к употреблению вода аккумулируется и хранится в специальных больших резервуарах.
4. Подготовленная вода забирается из резервуаров на водонасосной станции и распределяется дальше.
5. Сеть водопровода подключается к разводящей сети дома и выводится по стоякам к разводке квартиры.

Внутриквартирные водопроводные сети могут иметь разную конфигурацию. Давайте рассмотрим их для четкого понимания проблемы.

Тройниковая разводка в квартире

Этот способ формирования водопровода в квартирах используется и по сей день.

Он включает в себя следующие основные элементы:

1. Распределительная труба подключена к стояку. При этом обязательным элементом конструкции является шаровой кран на входе.

Использование фильтра грубой очистки обязательно. Он откладывает загрязняющие вещества, обнаруженные в воде, в режиме онлайн. Без него трубы быстро забиваются и перекрывают поток, что часто становится причиной падения давления.

1. При монтаже водопровода в разводку врезаются тройники, от которых подключаются различные сантехнические приборы и бытовая техника.

1. Гибкие трубы используются для соединения ванн, душевых кабин и других точек водозабора.

1. При подключении многих видов бытовой техники производители рекомендуют устанавливать в водопровод фильтр тонкой очистки воды.

Преимуществом такой конструкции водопроводной системы является минимальная потребность в трубах и фитингах.

Но недостатки тоже существенны:

• при ремонте и обслуживании линий необходимо перекрывать воду центральным краном, вследствие чего невозможно использовать оставшиеся точки водозабора;
• при одновременном открытии нескольких кранов давление в водопроводной сети резко падает, что затрудняет пользование водой.

Коллекторная разводка в квартире

Схема подключения с использованием коллектора выглядит несколько иначе. При этом к стояку подключается такая же подающая труба, но она не участвует в распределении потоков воды, а заканчивается коллектором.

Это корпус, от которого монтируются отводы к различным местам потребления, в том числе к сантехническому оборудованию и бытовой технике.

При таком построении разводки водопровода напор в различных ответвлениях сети будет одинаковым.

Кроме того, гребенка имеет возможность блокировки отдельных ветвей для ремонта или обслуживания. Остальное работает нормально.

Трубы по коллекторной схеме позволяют регулировать режим подачи воды индивидуально для каждой точки потребления в зависимости от ее характеристик. В этом случае целесообразно использовать реле давления. При повышенных требованиях к тому или иному агрегату по качеству воды можно установить дополнительные фильтры перед нужным агрегатом.

К недостаткам коллекторной компоновки можно отнести необходимость относительно большого количества труб. Но это компенсируется надежностью и простотой использования трубопровода.

Смешанные схемы

Применяются, когда необходимо построить сложный разветвленный трубопровод большой протяженности. Чтобы не тянуть трубы на значительное расстояние.

Для этого через тройник на входе устанавливается вторая подводящая труба и к ней подсоединяется еще одна гребенка для организации проводов.

Такие сложные системы можно использовать в больших загородных домах и коттеджах.

Каким должно быть давление воды для стиральной машины-автомат?

Без стиральной машины сложно представить себе современную жизнь. Считается достаточно ее купить, подключить, загрузить белье, и процесс запущен. Однако для работы прибора необходимо обеспечить оптимальное давление воды в водопроводе. В городах проблем, как правило, нет, поскольку напор там изначально достаточный, а для жителей небольших населенных пунктов из-за низкого давления воды стиральная машина остается только мечтой, но эта проблема решаема.

Какое минимальное давление воды нужно для стиральной машины-автомат, как определить уровень, что делать, если напор недостаточный? Ответы на вопросы найдете в статье.

Простой пример расчета давления в трубе

Как известно, не так давно водопровод подключался к водонапорной башне. Благодаря именно этому сооружению в сети водопровода создаётся давление. Единица измерения данной характеристики – атмосфера. Причём, размер расположенной вверху башни ёмкости не влияет на значение этого параметра, он зависит только лишь от высоты башни.

Рассмотрим пример с домом в 5 этажей. Его высота – 15 метров. То есть на один этаж приходится 3 метра. Башня высотой 15 метров создаст на первом этаже давление 1,5 атмосферы. Значение этого показателя в трубе на втором этаже будет уже 1,2 атмосферы. Получается это вычитанием из числа 15 высоты одного этажа – 3 метра, и делением результата на 10. Проделав дальнейший расчёт, нам станет понятно, что на 5-м этаже давление будет отсутствовать. Логика подсказывает, что для обеспечения водой людей, проживающих на последнем этаже потребуется соорудить более высокую башню. А если речь идёт, например, о 25-этажном доме? Возводить такие большие сооружения никто не будет. С этой целью современные системы водоснабжения оборудуются глубинными насосами.

Давление на выходе подобного агрегата высчитывается очень просто. Например, если глубинный насос, мощности которого хватает поднять воду до отметки 50 метров водяного столба, погрузить в скважину на 15 метров, на уровне поверхности земли он создаст давление 3,5 атмосферы (50-15/10 = 3,5).

Обеспечить необходимый показатель давления в системе можно при помощи насоса
