Каким должно быть давление в гидроаккумуляторе
В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

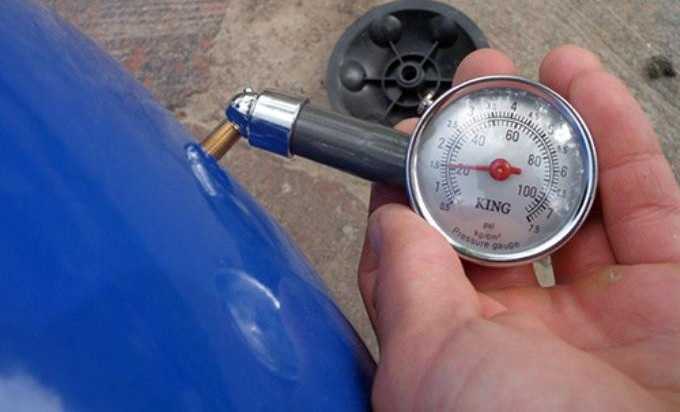

Предварительная проверка и коррекция давления
Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.
При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.
Какое давление воздуха должно быть
Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.
Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:
Vатм.=(Hmax+6)/10
Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.
Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).
Особенности подключения реле давления для насоса без гидроаккумулятора к электросети
Реле давления является важным элементом системы подачи воды при использовании насоса без гидроаккумулятора. Оно отвечает за контроль и поддержание заданного уровня давления в системе.
При подключении реле давления к электросети необходимо учитывать следующие особенности:
- Надежное и безопасное подключение. Для этого следует использовать качественные провода и разъемы. При монтаже необходимо соблюдать все меры безопасности.
- Правильное подключение к источнику питания. Реле давления обычно подключается к основному электросетевому питанию, такому как 220 В переменного тока. Для этого используется соответствующий разъем или проводка.
- Соответствующие настройки и регулировки. Реле давления имеет регулировки для установки желаемого давления в системе. Эти параметры должны быть установлены в соответствии с требованиями конкретной системы исходя из её характеристик и условий использования.
- Проверка и контроль функционирования. После подключения реле давления необходимо проверить его работоспособность. Для этого следует произвести тестовую подачу воды и проверить реакцию реле на изменение давления. При необходимости корректировать настройки.
Корректное подключение реле давления для насоса без гидроаккумулятора к электросети обеспечит надежную и эффективную работу системы подачи воды, а также увеличит её срок службы.
Выбор и приобретение реле давления для насоса без гидроаккумулятора
На современном рынке представлено множество различных моделей реле давления для насоса без гидроаккумулятора. Чтобы выбрать подходящий вариант, необходимо учитывать ряд важных факторов. В данном руководстве мы рассмотрим основные критерии, которые помогут сделать правильный выбор.
1. Диапазон давления
Первым и, пожалуй, наиболее важным критерием является диапазон давления, с которым будет работать реле. При выборе реле давления необходимо учитывать максимальное и минимальное значение давления, которое требуется для работы насоса. Обычно диапазон давления указывается в технических характеристиках продукта.
2. Тип датчика давления
Существуют два основных типа датчиков давления: механические и электронные. Механические датчики используют газ или жидкость для измерения давления, в то время как электронные датчики работают на основе электрических сигналов. Выбор типа датчика зависит от конкретных требований и условий эксплуатации.
3. Наличие регулировки давления
Регулировка давления позволяет настроить работу насоса в соответствии с требуемыми параметрами. Некоторые модели реле давления имеют возможность регулировки давления, что позволяет точно настроить его величину.
4. Прочность и надежность
При выборе реле давления необходимо обратить внимание на его прочность и надежность. Реле должно быть изготовлено из качественных и долговечных материалов, чтобы обеспечить стабильную и надежную работу насоса
5. Цена
Цена является одним из факторов, который также нужно учитывать при выборе реле давления. Стоимость может зависеть от множества факторов, включая производителя, качество материалов и функциональные возможности. Рекомендуется сравнить несколько моделей и выбрать оптимальное соотношение цены и качества.
Заключение
При выборе и приобретении реле давления для насоса без гидроаккумулятора необходимо учитывать диапазон давления, тип датчика, наличие регулировки, прочность и надежность устройства, а также цену. Тщательно изучив предложения рынка и учитывая свои требования, можно выбрать наиболее подходящий вариант для вашей системы.
Схема водоснабжения частного дома от скважины с гидроаккумулятором
Данная система похожа на предыдущую. Состоит из точки водозабора, подающей трубы, гидроаккумулятора и внутренней разводки. Однако есть некоторые отличия. Устье скважины для защиты от замерзания часто оснащают пластиковым либо стальным кессоном. В нем же допускается установка гидроаккумулятора (если скважина расположена недалеко от дома). Насосы в данном случае используются погружные (лучше выбирать модели со встроенной защитой против холостого хода).
Современные схемы водоснабжения из скважины обязательно содержат комплект автоматики. Он позволяет корректировать и наблюдать за работой водозаборного узла.
Минимальный комплект включат в себя:
- Реле давления с манометром – поддерживает нужное давление в гидроаккумуляторе.
- Выключатель поплавкового типа – прекращает подачу электричества на насос, если скважина обмелеет.
- Защиту от сухого хода – отключает мотор при отсутствии воды в помпе.
На рынке автоматика представлена в нескольких разновидностях. Для самостоятельного монтажа удобнее использовать устройства первого поколения, как наиболее простые и с доступной ценой. Практическая схема водоснабжения дома из скважины с гидроаккумулятором указана на фото ниже.
Регулировка контроллера давления воды электромеханического типа для насоса
Наша цель — настроить автоматическое механическое реле давления, установив его пружинами нижнюю и верхнюю границу запуска/отключения. Иногда пользователи пытаются «поймать» эти отметки, двигая настроечные гайки на интуитивном уровне. Такие действия обычно не дают хорошего результата, требуют неоднократного наблюдения за работой системы, повторных манипуляций, что приводит к путанице, подвергает систему излишним нагрузкам, отнимает время.
Рассмотрим простой действенный алгоритм, как настроить реле давления. Мастер должен знать, какие его рамки должны быть выставлены:
- в камере ГА (Рп), рекомендации мы описали выше;
- величины сработки на запуск (Pmin) и выключения (Pmax).
В примере исходные параметры такие (в барах):
- Рп = 1.3;
- Pmin = 1.5;
- Pmax = 3.0.
Почти всегда правила настройки прописываются в инструкции к контроллеру:
Устройство
Как мы уже говорили, наше приспособление разделяется грушей на две части. В одной из них собирается жидкость, в другой – сжатый воздух. После заполнения груши напор воды сбалансируется давлением воздуха, поэтому жидкость капсулы не будет касаться к металлическим стенкам резервуара. Мембрана не раздувается до значительных размеров через внутреннее давление воздуха. На корпусе установлен клапан для регулирования давления.
Обратите внимание! Подводящие патрубки должны подсоединяться к гидроаккумулятору таким образом, чтобы можно было быстро разобрать прибор для ремонта без сливания воды из системы.
В резервуарах с объёмом больше 100 литров предусмотрен специальный клапан, который служит для отвода лишнего воздуха, выделенного из жидкости. В меньших по габаритам ёмкостях для подобных целей используют специальный кран.
Плюсы и минусы схемы подключения реле давления для насоса без гидроаккумулятора
При выборе схемы подключения реле давления для насоса без гидроаккумулятора, необходимо учитывать как ее преимущества, так и недостатки. Рассмотрим основные плюсы и минусы данной схемы:
Плюсы:
- Простота установки. Схема без гидроаккумулятора не требует дополнительных устройств и сложных подключений, что упрощает процесс монтажа.
- Экономия пространства. Отсутствие гидроаккумулятора позволяет сэкономить место, так как такое устройство занимает довольно большой объем.
- Снижение затрат. Без гидроаккумулятора схема подключения становится более бюджетной, так как отпадает необходимость в приобретении данного устройства.
Минусы:
- Частое включение и выключение насоса. При отсутствии гидроаккумулятора, реле давления будет работать на частоте включения/выключения насоса, что может привести к его быстрому износу.
- Возможные проблемы с давлением. Без гидроаккумулятора могут возникать проблемы с точным определением давления в системе и его поддержанием на нужном уровне.
- Шум и вибрации. Частое включение и выключение насоса может приводить к появлению шума и вибраций, что может быть неприятным и раздражающим для пользователей.
В зависимости от особенностей конкретной ситуации, необходимо тщательно взвесить достоинства и недостатки схемы подключения реле давления для насоса без гидроаккумулятора и принять решение о выборе наиболее подходящего варианта.
Как работает гидроаккумулятор?
Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора.
Принцип работы гидроаккумулятора заключается в разнице давления воды и воздуха.
В эластичную мембрану закачивается вода, которая уменьшает площадь, занимаемую воздухом между мембраной и стенками резервуара, и тем самым сжимает его. В результате в резервуаре создается давление, которое воздействует на поверхность воды, вытесняя ее наружу.
Что такое гидроаккумулятор и реле давления
Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.
При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.
Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

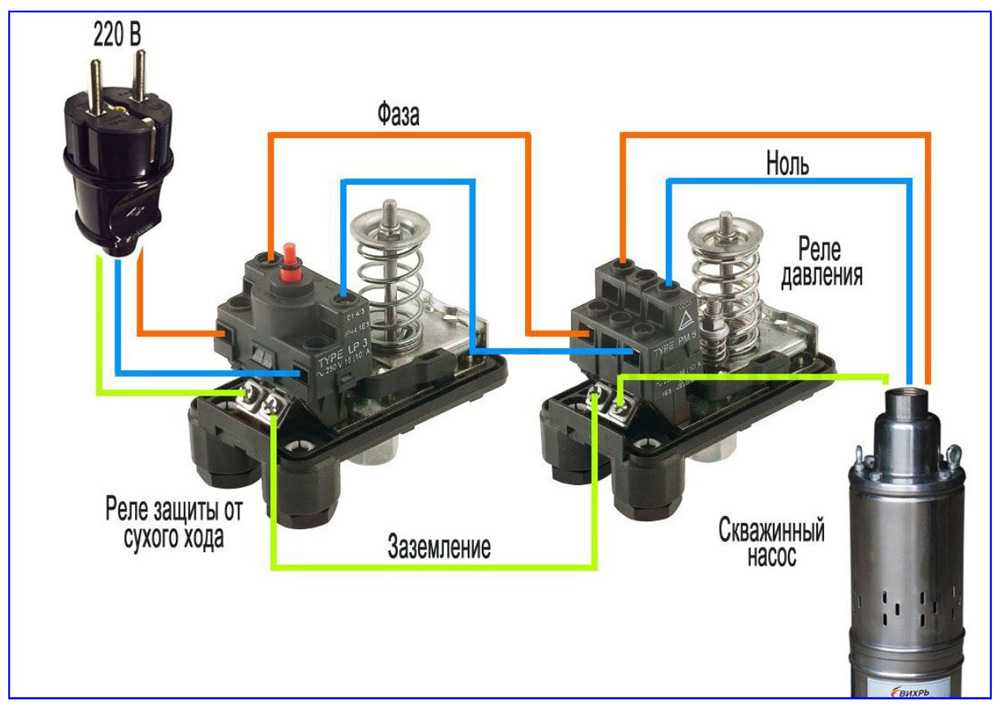

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения
Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.
Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.
На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.
Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.
Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.
Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.
Цены на насосы для воды
Примеры цен:
- Самое распространенное предложение на рынке – это китайская модель РМ-5 за 330 рублей.
- Электронное реле BRIO 2000 стоит 2000 руб. В него еще входит защита от «сухого хода». Между этими двумя моделями есть масса как механических, так и электронных контроллеров потока и реле давления воды для насоса.
- Гидроконтроллер MUSTANG GSW-001 – 1800 рублей за шт.
- Реле Aquatica – 412 р.
- EASY SMALL компании PEDROLLO со встроенным обратным клапаном, электронным датчиком для однофазных насосов – 3 672 руб. Модель PSG-1M этого же производителя – 952 р.
Электронный регулятор давления Pedrollo EASY SMALL.
Реле давления воды – это обязательный механизм и главный элемент автоматики насоса. Он позволяет настраивать количество включений/выключений насоса в зависимости от предпочтений хозяина и эксплуатационных характеристик насоса, скважины, трубопроводов и потребителей воды. Возможно, вас заинтересует погружной насос для фонтана на даче.
Функции, назначение, виды
Место установки — в приямке или в доме
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Виды
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Фирмы производители гидроаккумуляторов
Цены на продукцию
Таблица фирм производителей и ориентировочная цена
| Изображение | Название фирмы | Страна произво- дитель | Объем (л) гидроакку- мулятора | Материал | Цена (руб) |
|---|---|---|---|---|---|
| Reflex | Германия | 25 | Сталь | 2700-3500 | |
| 60 | 5000-8000 | ||||
| 80-100 | 8000-12000 | ||||
| 500 | 28000-51000 | ||||
| Wester | Россия | 24 | 1100-1200 | ||
| 50 | 3200-3400 | ||||
| 80-100 | 4200-5600 | ||||
| 500 | 23000-25000 | ||||
| ДЖИЛЕКС | 24 | 1300-1400 | |||
| 50 | 3300-3400 | ||||
| 80-100 | 4700-6000 | ||||
| 500 | 23000-25000 | ||||
| Aquasystem | Италия | 24 | 1500-1700 | ||
| 50 | 4000-6000 | ||||
| 80-100 | 5500-7500 | ||||
| 500 | 24000-27000 | ||||
| Unipump | Китай | 24 | 1200-1400 | ||
| 50 | 2700-3000 | ||||
| 80-100 | 4300-5300 | ||||
| 500 | 7000-8500 | ||||
| 24 | Нержавеющая сталь | 3500-3700 | |||
| 80-100 | 10000-13000 | ||||
| UNIPRESS | 24 | 4200-4400 | |||
| 50 | 7000-7300 | ||||
| 80-100 | 9500-12500 | ||||
| HIDROFERRA | Италия | 24 | 4200-4400 | ||
| 80 | 11500-12500 |
Сколько должно быть давление воздуха в насосной станции?
Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л. Помните, что воздух в баке должен быть всегда. Его давление нужно время от времени проверять и корректировать. Желательно это делать не реже 1 раза в месяц.
Оборудование, которое поставляется в сборе, уже настроено на стандартные параметры работы. Давление в баке составляет обычно 1,5 – 1,8 бар. Однако в некоторых случаях требуется дополнительная регулировка
Важно! Без чрезвычайной надобности не рекомендуется менять заводские настройки. Если вы не знаете, как настроить насосную станцию для дома, и не уверены, что сможете сделать все правильно, лучше доверить это специалистам
Схема насосной станции без гидроаккумулятора
В принципе, схема достаточно проста. В независимости от того, какой насос будет использоваться в домашней водопроводной трассе (погружной или поверхностный) в первую его самого надо оградить от ила и грязи источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.
Далее по схеме идет или сам насос, если он глубинный, или трубопровод, который будет соединять фильтр с насосом, установленным на поверхности. В первом случае от насоса будет протянут все тот же водопровод в виде трубы или шланга. То есть, трасса начнется прямо в гидротехническом сооружении
Поэтому очень важно определить уровень промерзания грунта в районе месторасположения колодца или скважины. Начиная от этого уровня, придется трубопровод теплоизолировать
Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему водоочистки. К сожалению, из колодцев и неглубоких скважин вода в дом будет поступать не очень чистой. Поэтому самый простой вариант – это установить два фильтра: грубой и тонкой очистки. Они легко справляются с возложенными на них обязанностями по очистке воды, но требуют, чтобы в них почаще меняли фильтрующие картриджи.
Следующий элемент – накопительный бак с поплавком. Он соединяется с насосом через трубу и установленные фильтра. После него уже производится отвод трубы до потребителей.
Расчет оптимального объема гидроаккумулятора
При планировании системы водоснабжения все составляющие элементы взаимосвязаны. Перед покупкой какого-либо прибора, будь то насосная станция, гидроаккумулятор, водопроводные трубы, фильтры и так далее, проконсультируйтесь со специалистом или тщательно проштудируйте всю необходимую информацию, дабы избежать нерациональной траты средств.
Начинать планирование водоснабжения следует с расчета потребления воды вашего дома, сколько точек водоразбора планируется. Например: два санузла, две душевые кабины, стиральная машина, посудомоечная машина, кухонный кран, поливочный кран. Сколько человек проживает в вашем доме, то есть одновременная эксплуатация воды в разных точках.
Вариаций может быть великое множество. Эти пункты очень важны, так как при покупке глубинного насоса недостаточной мощности, воды на всех не хватит, вы не сможете смыть с себя мыло в душе, пока стиральная машина не закончит работу. В случае, когда в вашем доме стандартное количество точек водоразбора: один санузел, один кухонный кран, стиральная машина, одна душевая кабина и в вашей семье 4 человека, вам подойдет прибор объёмом 25-50 литров. Такие экземпляры практически всегда идеально подходят к любым насосам соответствующей мощности.
В случае большего количества людей и потребительных точек воды, рациональный расчет проводится по формуле:
Где V – Объем гидробака;
Q – Максимальное потребление воды в час;
A – Допустимое количество запусков насосной установки в час;
Р1 – Минимальное давление запуска оборудования;
Р2 – Максимальное давление отключения насосного агрегата;
Рбака – Давление воздуха в гидробаке.
Виды гидроаккумуляторов для оснащения насосных станций
В оснащении насосной станции для дома могут использоваться различные виды гидроаккумуляторов. Отличаться друг от друга такие устройства могут не только своей емкостью, но и конструктивным исполнением. Так, по последнему параметру различают гидроаккумуляторы двух основных типов:
- вертикальные (их конструктивная схема предполагает, что клапан, через который стравливается скапливающийся воздух, располагается в верхней части бака);
- горизонтальные (чтобы снизить воздушное давление в гидроаккумуляторе данного типа, используют специальный кран, устанавливаемый с тыльной части бака).
Гидробаки могут быть с мембраной или с грушей
Для того чтобы понять, как работает гидроаккумулятор, необходимо узнать, из чего состоит такое устройство. Основными элементами конструкции гидроаккумулятора являются:
- бак, который изготавливается преимущественно из металла;
- мембрана для гидроаккумулятора, которая разделяет его бак на две половины;
- ниппель, через который в гидроаккумулятор закачивается воздух;
- выходной патрубок, через который находящаяся в гидроаккумуляторе вода поступает в трубопроводную систему.
Устройство гидроаккумулятора насосной станции
Более подробно принцип работы гидроаккумулятора, который обязательно функционирует в паре с реле давления, можно описать следующим образом.
- Закачиваемая в бак устройства вода сжимает мембрану, с обратной стороны которой (в другой половине бака) находится воздушная среда, характеризующаяся определенным давлением.
- Давление воздуха, находящегося в одной половине гидробака, через мембрану воздействует на воду во второй половине емкости, также создавая в ней давление, способствующее выдавливанию жидкой среды через выходной патрубок под определенным напором.
Для чего большой гидроаккумулятор?
Чтобы обеспечить стабильную работу системы водоснабжения и продлить срок эксплуатации насоса, необходим гидроаккумулятор. Он компенсирует перепады давления воды, снимая тем самым нагрузки с насосного оборудования. Кроме этого, устройство собирает в баке запасы воды и гарантирует отсутствие перебоев с ее подачей.
Большой объем бака снижает количество включений скважинного насоса, что положительно влияет на срок его службы. Однако чрезмерно увеличивать объем гидравлического бака не нужно, если нет частых отключений электричества, то есть Вы нет собираетесь брать воду из бака при неработающем насосе.
Автоматизация при низком дебите скважины
Иногда встречаются скважины, дебит которых не способен обеспечить дом водой и чтобы сделать обустройство в этой ситуации, нужно установить, где-нибудь в подвале, большую емкость для воды. В таком случае система автоматического водоснабжения будет работать не по давлению, а по уровню.
Схема ее работы выглядит так: скважинный насос качает воду в емкость, а в ней поплавок, когда поплавок поднимется до установленного уровня, он замкнет контакты, подаст сигнал на блок управления, который выключит насос. Тоже самое и в обратную сторону: уровень воды упал до установленного значения, идет сигнал на блок управления и глубинный насос включается. Все просто.
Вместо поплавка могут использоваться нижний и верхний электроды. Как только вода затопит верхний электрод, он подает сигнал на блок управления, который отключит погружной насос. Тоже самое и в обратную сторону: упал уровень ниже второго электрода, блок управления включает скважинный насос.
Качать воду из емкости в систему будет второй насос.
Схема водоснабжения частного дома от скважины с гидроаккумулятором
При необходимости установки автономного водопровода в частном доме многие хозяева загородной недвижимости бурят скважину, глубиной от 40 до 60 метров. Насосную станцию располагают в специальном приямке возле скважины, что повысит эффективность её работы.
Гидробак в схеме водоснабжения из скважины
В большинстве случаев подающий напор воды проходит через гидроаккумулятор, что позволяет сбалансировать давление в системе и защитить трубы от возможного гидроудара. Заметим, что в резервуаре сохраняется некоторый запас жидкости, который можно использовать после отключения электроэнергии. В дальнейшем вода из бака поступает в систему.
Обратите внимание! Как отмечают эксперты, установка гидравлического аккумулятора не считается обязательной, но это устройство позволяет повысить эффективность работы водопровода.
