Счетчик воды промышленный для холодной и горячей

Сравнение ультразвуковых и механических устройств

Механические крыльчатые устройства могут использоваться в качестве бюджетных решений для устройств водоснабжения, отличающихся сравнительно малым расходом жидкости.

Если нужно укомплектовать счетчиками водопровод с достаточно высоким уровнем регулярного расхода воды, придется использовать турбинные механизмы, либо ультразвуковые приспособления.

Крыльчатый счетчик воздает определенное сопротивление движущемуся потоку воды, чего нельзя сказать об ультразвуковых устройствах. Однако последние требуют снабжения электричеством.

При определении лучшего счетчика нужно учитывать все технические характеристики и особенности функционирования устройств для того, чтобы подобрать подходящее для какой-то конкретной водопроводной системы. С учетом всех данных на водопровод устанавливается наиболее подходящий прибор учета.

Для чего нужны счетчики ВСТН

Счетчики горячей воды обозначенной серии представляют собой устройства, которые гарантируют точность показаний расхода ресурса в течение всего эксплуатационного периода. Водомеры, которые изготавливаются по европейским стандартам, имеют высочайшую надежность.

Они гарантируют владельцам значительную экономию средств на расход коммунальных ресурсов. Данный фактор легко объясняется. Если в квартире нет расходомера горячей воды, в случае выставления счетов за потребляемый ресурс общая сумма будет делиться на каждого жильца квартиры в равных долях.

Таким образом, владелец жилья будет платить не только за свои объемы, но и за те, которые потребляют соседи. При установке счетчика удастся:

значительно сократить расход ресурса;
контролировать потребление горячей воды.

Как экономить воду в квартире со счётчиком

Этот вопрос весьма актуален ввиду постоянного ежегодного роста на тарифы ЖКХ. Существуют определённые «легальные» способы экономии воды:

произвести проверку всего домашнего водопровода на протечки. Если рассматривать этот показатель ежедневно, то цифра покажется мала. Но если этот показатель умножить на 365, то может выйти довольно значительная сумма. К примеру, по проведённым исследованиям, протекающий бачок унитаза в год «потребляет» более 60 000 литров воды, а неисправный кран около 70 000.
использование смесителей с рычагом взамен вентильных. Перекрытие воды происходит мгновенно и как следствие к концу года может получиться значительная экономия
в среднем для принятия душа у человека уходит порядка 80-100 л. воды. Этот показатель не составляет и половины объёма среднестатистической ванны. Следует вывод, что душ гораздо более экономичный способ мытья, чем принятия ванны. Помимо этого следует использовать специальные душевые насадки с аэраторами, которые более экономичны.
установка оборудования для нагревания воды может значительно снизить затраты на горячую воду. Для этого необходимо посчитать среднемесячные затраты на горячую воду и затраты на электричество.
повседневная экономия. Это может быть мытьё посуды, овощей, чистка зубов и прочее. Даже на таких банальных действиях в год можно сэкономить достаточно крупную сумму денег Выполняя все вышеперечисленные не хитрые действия к концу года можно с удивлением обнаружить значительную экономию в собственных средствах. Вкупе с грамотно подобранным счётчиком для воды это может оказаться более чем выгодно.

Выбор наиболее оптимального счётчика

Выбор прибора должен осуществляться в зависимости от преследуемых целей:

для максимальной точности учёта истраченной воды определённой температуры подойдёт только электронный прибор
если точность подсчёта горячей воды определённой температуры не так важна, то следует остановить выбор на тахометрических приборах
для подсчёта холодной воды подойдёт обычный механический счётчик
наиболее точные сведения об объеме истраченной воды дадут многоструйные приборы. Так же подойдут индукционные счётчики с турбиной
стоит помнить, что срок эксплуатации «мокрых» моделей меньше, чем «сухих»
приборы с крыльчаткой подойдут для водопроводов диаметром до 4 см
модели с турбинкой подойдут для водопроводов с диаметром от 4 см

Устройство и принцип работы счётчиков воды

Каждый из счётчиков, в зависимости от конструкции, имеет свои особенности:

Ультразвуковой измеритель работает попеременно в режиме генератора. Устройство счётчика воды основано на разгоне волны по попутному направлению воды, а потом в обратном. При этом расход можно вычислить по модулю за счёт своевременной разницы, которая образовывается через колебания, для того чтобы преодолеть каждый из участков между датчиками.

Электромагнитные приборы работают по принципу электромагнитной индукции. В них проводник перемещается в постоянном поле магнита, таким образом образуется сила, величина которой зависит от скорости проводника. Роль потока воды в нем очень важна, так как он и есть проводник, а магнитным полем выступает поле, генерируемое катушками индуктивности.

Резонансные приборы работают за счёт потока воздуха. Внутреннее устройство счётчика воды основано на вращении расходомерного участка по одному и второму дополнительному каналу. Как правило, частота его смены зависит от скорости потока, а значит, влияет и на расход.

Вихревые аппараты работают за счёт элемента, расположенного внутри счётчика, обтекаемого потоком воды. Соответственно, образуются завихрения, которые напрямую зависят от перепада давления.

Принцип работы механических и тахометрических типов состоит в том, чтобы подсчитать точное количество вращений крыльчатки, расположенной внутри счётчика и которая вращается потоком воды. При этом сам механизм располагается отдельно, чтобы избежать попадания влаги на него.

Виды и особенности счетчиков

Если прибор учёта потребления холодной воды будет приобретаться самостоятельно, то для правильного определения типа устройства не обязательно быть экспертом в области измерительной техники. Чтобы подобрать прибор, который идеально справится с возлагаемой на него задачей, достаточно знать несколько основных параметров. В настоящее время в свободной продаже можно встретить следующие модели:

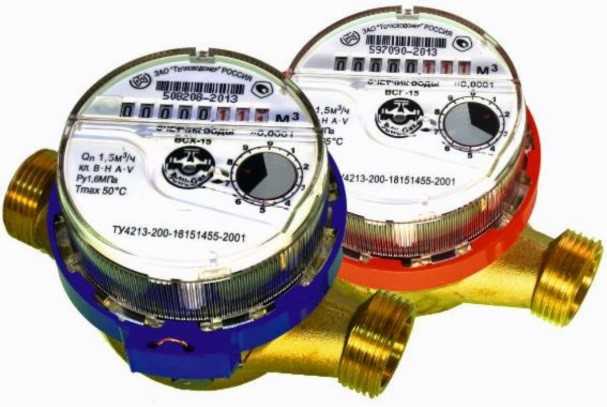

ВСХ-15

Крыльчатый сухоходный счётчик холодной воды, который используется для подсчёта потребления воды. Технические характеристики ВСХ-15:

Температура измеряемой среды от +5 до +50.
Максимальное давление – 1,6 МПа_
Масса – 0,5 кг.
Диаметр – 15 мм.
Цена деления – 0,00005 м3.

Максимально возможное потребление при установке счётчика этой марки составляет 3 м3/ч, поэтому, если требуется установить прибор учёта в сельской местности, где потребление жидкости может быть больше указанного, следует подобрать модели устройства с большей пропускной способностью.

Параметр	ВСХ-15
Диаметр (Ду), мм	15
Давление (Ру)	1,6
Высота, мм	75
Ширина, мм	70
Монтажная длина	110
Минимальный расход, м3/ч	0,03
Номинальный расход, м3/ч	1,5
Максимальный расход, м3/ч	3
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	0,5

ВСХ-20

Эта модель прибора учёта холодной водой также относится к крыльчатому типу, что позволяет максимально точно производить замер расходуемой жидкости. Основными параметрами ВСХ-20 являются:

Максимальное рабочее давление – 1,6 МПа.
Температура рабочей среды от +5 до +50 градусов Цельсия.
Диаметр условного прохода – 20 мм.
Масса – 0,6.

Эта модель позволяет работать с расходом жидкости до 5 м3/ч.

Параметр	ВСХ-20
Диаметр (Ду), мм	20
Давление (Ру), МПа	1,6
Высота, мм	75
Ширина, мм	70
Монтажная длина	130
Минимальный расход, м3/ч	0,05
Номинальный расход, м3/ч	2,5
Максимальный расход, м3/ч	5
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	0,6

ВСХ-25

Он обладает увеличенной пропускной способностью, что особенно важно при осуществлении полива огородов, наполнения различных ёмкостей и мойке автомобиля. Водосчётчика имеет следующие характеристики:

Водосчётчика имеет следующие характеристики:

Максимальное рабочее давление – 1,6 МПа.
Температура рабочей среды от +5 до +50 градусов Цельсия.
Диаметр условного прохода – 25 мм.
Масса – 2,2 кг.

Эту модель учётного механизма можно поставить, если потребление воды не превышает 7 м3/ч.

Параметр	ВСХ-25
Диаметр (Ду), мм	25
Давление (Ру), МПа	1,6
Высота, мм	110
Ширина, мм	93
Монтажная длина	260
Минимальный расход, м3/ч	0,07
Номинальный расход, м3/ч	3,5
Максимальный расход, м3/ч	7
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	2,2

ВСХ-32

Этот счётчик имеет следующие характеристики:

Максимальное рабочее давление – 1,6 МПа.
Температура рабочей среды от +5 до +50 градусов Цельсия.
Диаметр условного прохода – 32 мм.
Масса – 4,2 кг.

Пропускная способность ВСХ-32 составляет 12 м3/ч.

Параметр	ВСХ-32
Диаметр (Ду), мм	32
Давление (Ру), МПа	1,6
Высота, мм	110
Ширина, мм	93
Монтажная длина	260
Минимальный расход, м3/ч	0,12
Номинальный расход, м3/ч	6
Максимальный расход, м3/ч	12
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	4,2

ВСХ-40

Его устанавливают на объекты, которые потребляют до 20 м3/ч. Кроме повышенной пропускной способности ВСХ-40 имеет диаметр 40 мм и массу 4,7 кг.

Параметр	ВСХ-40
Диаметр (Ду), мм	40
Давление (Ру), МПа	1,6
Высота, мм	110
Ширина, мм	93
Монтажная длина	300
Минимальный расход, м3/ч	0,2
Номинальный расход, м3/ч	10
Максимальный расход, м3/ч	20
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	4,7

Все модели приборов учёта серии ВСХ обладают качественными латунными корпусами и отлично переносят высокие нагрузки. Цена будет зависеть от типа приобретаемого прибора учёта, поэтому не следует покупать изделие с большей пропускной способностью, чем это необходимо для обеспечения объекта достаточным количеством воды.

Устройство механического счетчика

Чтобы понять принцип действия счетчика воды, нужно знать, как он устроен. Конструкция механических водомеров напоминает водяную мельницу – поток воды приводит в действие крыльчатку, которая, в свою очередь, запускает механизм редуктора. Сам механизм воздействует на ролики механического табло с цифрами-показателями.

Индикаторное табло отображает поток воды, проходящий через масштабирующий механический редуктор, в единицах измерения «кубометр».

Связь между крыльчаткой и механизмом для считывания данных осуществляется посредством магнитного контакта через герметичную пленку.

Чтобы измерительный прибор был надежным и долговечным, опорные элементы крыльчатки и считывающего механизма оснащаются твердыми осями.

Некоторые модели вместо крыльчатки оснащены турбинками, благодаря чему можно получить более точные замеры сильного потока воды. В свою очередь, турбинные приборы плохо срабатывают при небольших расходах.

Турбинные водомеры устанавливаются на трубы водоснабжения от Ду 50 и выше, в то время как для крыльчатых приборов подойдет диаметр до 50 Ду.

Разновидности счетчиков воды:

Одноструйные счетчики воды

Это сухоходный одноструйный счетчик воды, принцип работы которого основан на измерении числа оборотов крыльчатки, вращающейся под действием единого потока воды в трубопроводе. Вращение крыльчатки передается на счётный механизм посредством магнитных муфт. Счетный механизм сухоходного счетчика защищен от воздействия воды, что обеспечивает долговременную стабильность измерений.

Достоинства:
конструкция прибора обеспечивает защиту от внешнего магнитного поля (антимагнитная защита счетчика воды)
все приборы могут быть оснащены импульсным выходом, что обеспечивает возможность дистанционного считывания показаний (модуль импульсного выхода устанавливается внутрь корпуса счетчика воды).

Многоструйные счетчики воды

Данные счетчики отличаются от одноструйных тем, что поток воды перед попаданием на лопасть крыльчатки делится на несколько струй. Благодаря этому значительно снижается погрешность турбулентности потока.

Достоинства:
минимальные трудозатраты демонтажа и монтажа при проведении периодических поверок (поверке подлежит только верхняя легкосъемная часть счетчика воды);
через дополнительные переходные втулки лицевая панель счетчика устанавливается на уровень декоративной поверхности (переходные втулки различных размеров);
все счетчики воды могут быть оснащены импульсным выходом, что обеспечивает возможность дистанционного считывания показаний (модуль импульсного выхода устанавливается внутрь корпуса счетчика воды).

Вентильные счетчики воды

Принцип работы данного сухоходного счетчика аналогичен вышеописанным приборам: поток воды по специальному каналу поступает в расходомерную камеру и отводится далее в систему водоснабжения. Конструкцией прибора предусмотрена возможность установки вентиля внутри счетчика, что позволяет отключать воду. По этой функции счетчик получил название “вентильный”

Достоинства:
при монтаже не требуется проведения сложных и дорогостоящих работ;
индикаторную часть прибора можно повернуть на 360° (в трёх плоскостях) для удобства считывания показаний;
все приборы могут быть оснащены импульсным выходом, что обеспечивает возможность дистанционного считывания показаний (модуль импульсного выхода устанавливается внутрь корпуса прибора).

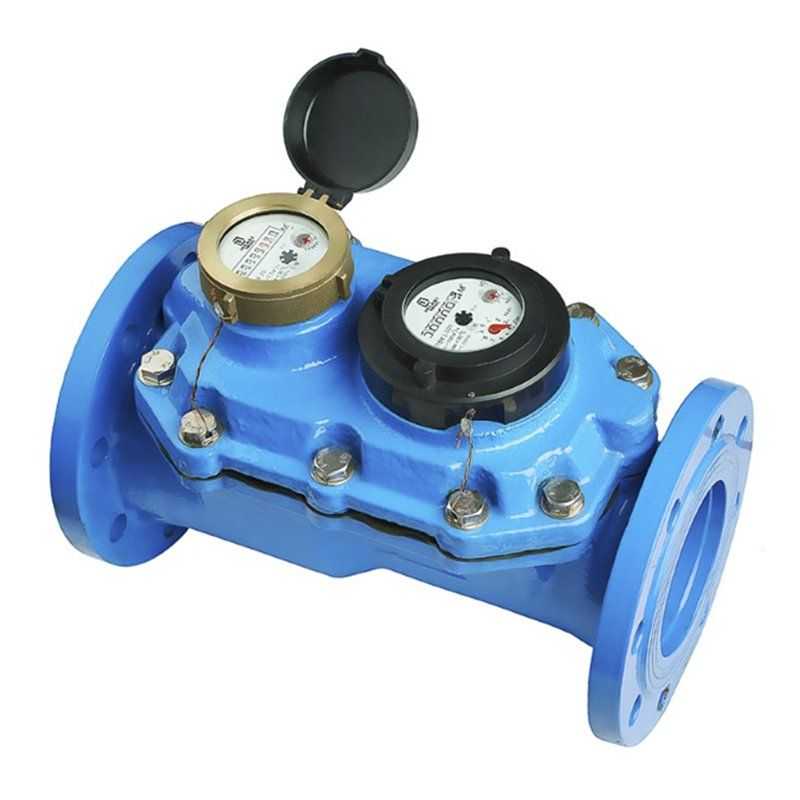

Турбинные (счётчики Вольтманна)

Механические счетчики для измерения потребления холодной или горячей воды начиная с диаметра 50 мм для систем водоснабжения различного типа, систем автоматического контроля, регулирования и управления технологическими процессами и других сферах деятельности, требующих учета потребляемой воды. Устанавливаются на входах систем водоснабжения промышленных предприятий, многоэтажных домов и в системе водоканалов. Впервые данные счётчики были запущены в производство в 1862 году, используя принцип Вольтманна.

Перед тем как произвести установку водяных счетчиков в Москве, либо других городах РФ, необходимо выбрать подходящее для Вашего жилья устройство учета воды.

Технологии производителей счетчиков

Приборы учета производители снабжают защитой от незаконного вмешательства. Для электромеханических счетчиков электроэнергии устанавливают специальный кожух – он защитит от внешнего магнитного влияния. В электронных счетчиках с этой целью установлен датчик магнитного поля.

Примерные этапы производства счетчиков:

заготовительный,
станки-автоматы,
штамповочный,
ремонтно-инструментальный,
покрасочный,
сборочный,
упаковочный.

Поверку и калибровку учётных приборов выполняет метрологическая лаборатория предприятия в условиях термостабилизированного помещения.

После производства счетчики проходят проверку качества.

Если счетчики произведены по всем соответствующим технологиям на специализированном предприятии, они высокоточны и устойчивы к воздействиям окружающей среды.

Критерии для выбора водомера

При совершении покупки счетчика важно выбрать оптимальный вариант для вашей системы водоснабжения

Поэтому рекомендуем вам обращать внимание на фото этикетку прибора, где вы должны найти данные по таким критериям:

Уровень давления на начальной стадии;
Показатели сумматора;
Охват чувствительного порога;
Минимальное состояние напора;
Область учета.

Если ваш выбор заключается между торговыми марками, то обращайте внимание на такие показатели:

Лицензированность марки;
Гарантийный срок;
Наличие пакета технического обслуживание аппарата.

Наиболее известные производители

Технический прогресс не стоит на месте и поэтому сегмент рынка водомеров постоянно увеличивается

Технический прогресс не стоит на месте и поэтому сегмент рынка водомеров постоянно увеличивается. Одни производители выталкивают других, а потребителям все сложнее сделать правильный выбор. В данном разделе мы на основе фото рейтингов выделили самые востребованные торговые марки данной области товаров. Итак:

Бетар, Татарстан. Зарекомендовала себя как производитель приборов учета для горячей и холодной воды. Весь товар сертифицирован и имеет гарантию качества.
Метер, Италия. Температурный интервал функционирования водомеров потоков от 5 до 90 градусов.
Valtec, Италия. Устройства высокого качества. Особенность точности показаний горячей воды.
Тритон, Россия. Латунный корпус аппаратов, создающий высокую прочность. Работает с потоками до 90 градусов.

Мы ознакомились с классификацией счетчиков воды, которая даст возможность выбрать наиболее оптимальный вариант для вашего водоснабжение.

Приборы, которые именуются счётчиками воды, правильнее было бы называть датчиками-расходомерами. Начавшаяся в России реформа ЖКХ сделала указанные приборы чрезвычайно востребованными на рынке.

Используются водяные счетчики достаточно давно в различных отраслях производства, в тех случаях, когда необходимо обеспечить точный учёт расхода воды.

Водяные счетчики используются для коммерческого учёта использования воды в быту, коммунальной сфере, фармацевтической, химической и пищевой отраслях. Они позволяют обеспечить учёт сточной и питьевой воды, а также теплоносителя.

Некоторые нюансы

Взвесив все ЗА и ПРОТИВ, Вы решились на установку счетчиков воды в своей квартире или в своей организации. Что же Вам необходимо знать?

Не доверяйте это ответственное мероприятие случайным людям, не покупайте счетчики «с рук» на улице, рынке или просто у знакомых, не устанавливайте их сами. Это приведет к ряду проблем, начиная от некачественного прибора и самое главное, отсутствие гарантии на водомер. Однажды решившись на то, чтобы сэкономить на установке счетчика воды, вы неминуемо пройдете этот процесс еще раз от начала и до конца, когда вам придется выполнять поверку счетчика, так как на установку, обслуживание и сам счетчик для учитывающей потребление воды организации и высылающей вам счет, необходимо представить лицензии, сертификаты на установку водосчетчиков и паспорт на сам прибор. Только при наличии всего пакета документов, показания вашего счетчика будут признаны правильными, и установка счетчика воды не доставит вам хлопот в дальнейшем.

Установив счетчики воды, вы должны будете считывать показания счетчика ежемесячно, сами показания отправлять в ЕИРЦ ( Единый информационно-расчетный центр). Показания считываются с индикаторного устройства, сравниваются с ранее снятыми, высчитывается разница, и эта разница и считается показателем потребленной вами за месяц воды. Индикаторные устройства бывают двух типов: роликовые и стрелочные. По вашим показателям вам будет начислена оплата в соответствии с установленным тарифом на данную услугу, и выслана в виде квитанции.

Заявку на установку приборов учета горячей и холодной воды вы можете подать как онлайн на сайте компании, которая имеет допуск к этому виду работ, так и позвонив по телефонам компании. Монтажники приедут в любое удобное для вас время. Не нужно сидеть и целый день ждать, главное, заранее договориться о времени выполнении работ.

Стоит заметить, что использование приборов учета в жилых квартирах позволяет экономить до трех тысяч рублей за весь период потребления в течении года, а вот на предприятиях экономия составит в разы больше за тот же период времени. Юридическим лицам особенно выгодно устанавливать промышленные приборы учета, обладающие большим размером и большей пропускной способностью. Организации, выполняющие все виды работ по установке, поверке и обслуживанию водосчетчиков, работают как с физическими, так и с юридическими лицами. Оплата возможна как по наличному, так и по безналичному расчету. Приборы имеют антимагнитную защиту, габариты, установленные для данных видов приборов, и входят в перечень всех индивидуальных приборов учета потребления объемов используемых ресурсов.

Стоимость работ по установке, обслуживанию и поверке счетчиков холодной и горячей вводы вы можете посмотреть на сайте кампании или узнать, позвонив по указанным телефонам. Высококвалифицированные специалисты, мастера своего дела грамотно и подробно разъяснят вам все, что касается выполняемых работ, порекомендуют вам, что нужно предпринять прежде, чем придет мастер и посчитают все затраты на установку счетчиков.

Чтобы уберечь себя в дальнейшем от проблем, стоит учесть некоторые проблемы, которые могут возникнуть в процессе эксплуатации водомера:

Если есть потребность в чистке фильтра, то об этом нужно сообщить специалистам. Они обязаны бесплатно произвести все соответствующие работы. Ни в коем случае нельзя срывать пломбу.
Если пломба все-таки была сорвана, то нужно подать заявку в водоканал. За повторную пломбировку придется заплатить. Но, это лучше, чем платить штраф.
В случае необходимости потребитель может провести внеплановую проверку изделия. Это делается в тех случаях, когда есть подозрение на то, что подсчет проводится неправильно. Проверка производится бесплатно.

Учитывая такие особенности и соблюдая некоторые правила, можно уберечь себя от различного рода проблем. Что касается самого процесса установки счетчика воды, то его можно выполнить самостоятельно без какой-либо помощи. Главное правильно подобрать изделие и подготовить инструменты. Подробно об устройстве водопровода.

Видео:

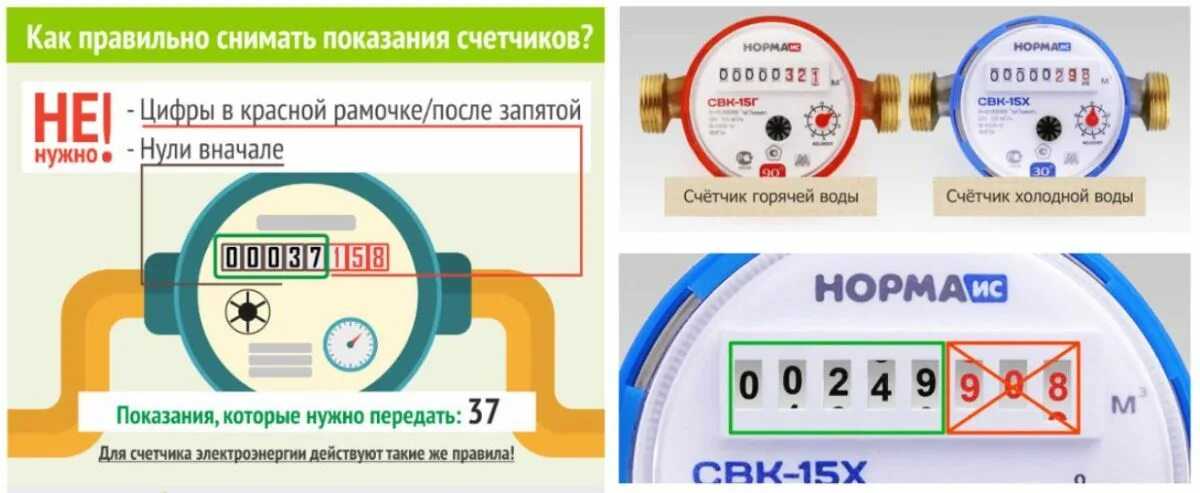

Как передавать показания счетчиков

Помимо заполнения квитанций, показания счетчиков можно передать при помощи современных программ. Среди решений, разработанных нашей компанией для сферы ЖКХ, многие поддерживают такую функцию.

Если у управляющей компании есть свой сайт с личными кабинетами для жильцов, показания можно оставлять там.

Есть возможность передавать показания через мобильное приложение ЖКХ: Личный кабинет.

Операции со счетчиками поддерживаются в программе 1С: Учет в управляющих компаниях ЖКХ, ТСЖ и ЖСК.

Автоматизировать процесс передачи показаний можно при помощи сервисов ЖКХ: Автоматический прием показаний счетчиков и ЖКХ: Автообзвон должников.

Вам также может быть интересно: Передать показания счетчика Чем грозит задолженность по квартплате Как разобраться в квитанции за квартиру Что означает штрихкод в квитанции ЖКХ

Дополнительные продукты ЖКХ:

Программа 1C: Учет в управляющих компаниях ЖКХ, ТСЖ и ЖСК
Сайт с личными кабинетами для жильцов 1С: Сайт ЖКХ
Мобильное приложение ЖКХ: Личный кабинет
Мобильный монитор руководителя ЖКХ
Мобильное приложение Заявки мастера ЖКХ

Технические характеристики

Срок эксплуатации счетчиков бытового назначения составляет 12 лет. В часах средний показатель работы – 105 тысяч. Интервал между проверками по техническому паспорту составляет 6 лет.

Существуют следующие типы маркировки:

синей буквой «Х» маркируется устройство, предназначенное для холодного потока;
красной буквой «Г» маркируется счетчик для горячей воды;
зеленой буквой «У» маркируется изделие универсальной конструкции.

Число, стоящее рядом с маркером, обозначает показатель диаметра условного прохода. Так в каталоге можно встретить устройства с показателем в 15, 20, 25, 32, 40, 50 мм ДУ.

Расходомеры обладают защитой от воздействия извне. Защита обеспечивается магнитным полем и корпусом из латуни с покрытием из хрома.

Такой материал как латунь обеспечивает:

Устойчивость к ударам воды и изменениям показателей давления. Герметичность и работоспособность сохраняется даже при повышении давления на 100 % за интервал в 20 минут.
Функциональную стабильность при повышении индекса температуры.

Широкую популярность приобрел счетчик для воды «Норма» серии СВКМ 20 МХ «мокроход». Агрегат рассчитан на холодный поток. Водяные счетчики этой модели представляют одноструйный механизм. Принцип функционирования основан на замере численности оборотов крыльчатки, которая вращается пропорционально объему потока. Связь между устройством для счета и крыльчаткой основана на механической передаче.

Механизм агрегата Норма заливается водой. Этот тип счетчиков пригоден к эксплуатации в помещениях с отоплением.
