Монтаж
Монтаж противопожарной муфты
Его упрощает, облегчает несложная конструкция таких устройств, позволяющая вести установку как в процессе разводки трубопроводов внутренних систем водоснабжения/канализации на стадии строительства, реконструкции/ремонта, так и в любой момент смонтировать их в уже эксплуатируемых, давно возведенных зданиях; резко повысив их сопротивление к распространению огня, дыма внутри строений через проемы для прокладки инженерных коммуникаций жизнеобеспечения, т.к. противопожарная муфта накладывается/фиксируется на установленные трубы.
Остается только закрепить ее шурупами на стене/перегородке или к полу/потолку. Следует отметить, что в промышленных зданиях строительные проемы в местах прохождения как инженерных систем водопровода/канализации, так и электрических трасс, других коммуникаций следует дополнительно тщательно заделать противопожарной огнестойкой монтажной пеной, мастикой или мокрой штукатуркой для обеспечения герметичности пожарного отсека/помещения, требуемого предела стойкости к огню строительных конструкций.
Возможен также монтаж ППМ частично внутри строительного проема в стене или перекрытии, так чтобы наружу выступала верхняя часть корпуса, с последующим заполнением его бетонным раствором/мокрой штукатуркой или огнестойкой пеной. В таких случаях не следует загибать к корпусу крепежные элементы корпуса муфты для большей надежности, жесткости соединительного узла внутри противопожарной преграды.
Разновидность третья: манжеты
Описание
Да-да, муфта может быть выполнена не только из пластика или чугуна, но и из резины.
Читайте так же: Квадратная труба 40х40 3мм
Строго говоря, резиновая муфта для канализации — название не вполне точное. Под этим названием обычно продаются манжеты, позволяющие соединить детали разных размеров или выполненные из разных материалов.
Вот несколько примеров таких изделий, применяющихся при монтаже канализации:

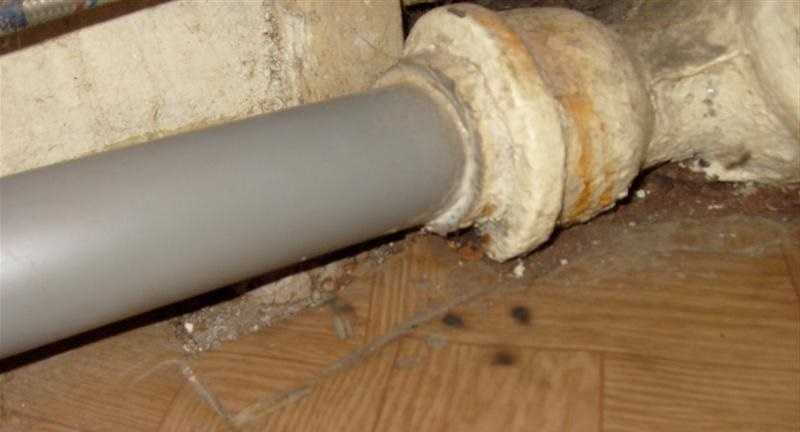

Уплотнительные манжеты для стыковки гладкой пластиковой трубы с чугунным раструбом;
Манжета для герметичного соединения пластика с чугуном.
- Манжеты — переходники с ПВХ на полиэтиленовую трубу (они незначительно отличаются наружным диаметром при одинаковом номинальном);
- Соединительные манжеты для соединения полочки бачка и раструба унитаза, применяющиеся в отечественных компактах старого образца.
Коническая манжета для слива унитаза.
Монтаж
Уплотнительные манжеты вставляются в раструб, после чего в них с некоторым усилием вдавливается труба меньшего диаметра. Соединительные (в частности, та самая манжета между полочкой бачка и унитазом) монтируются чуть сложнее:
Алгоритм установки своими руками соединительной резиновой манжеты.
- Перед установкой манжеты любого типа соединяемые детали (в первую очередь внутренняя поверхность раструба) очищаются от любых загрязнений;
- При неровной поверхности раструба уплотнительную манжету садят на силиконовый герметик;
Герметик исключит течи между раструбом и манжетой.
Специальные муфты
Противопожарная
Еще один элемент, без которого не должна эксплуатироваться канализация – противопожарные муфты, предотвращающие распространение открытого пламени через трубопроводы.
Это устройство представляет собой металлический цилиндр со специальным вкладышем. Последний состоит из специального негорючего материала, вспучивающегося под воздействием повышенной температуры окружающего воздуха.
Сработавшая противопожарная муфта для канализации герметизирует трубопровод, предотвращая дальнейшее распространение огня.
Эта деталь должна обязательно устанавливаться на каждую пластиковую трубу в здании и закрепляться на капитальном стеновом или потолочном перекрытии. Монтаж их не вызывает сложностей и может быть произведен на любом этапе строительных работ.
Фото противопожарной муфты
Покупая изделие для защиты от пожара, следует убедиться, что изделие соответствует принятым стандартам и имеет соответствующий сертификат, выданный контролирующими органами. Иначе ее эффективность будет равняться нулю.
Муфта для ремонта
К специальным элементам, используемым в процессе монтажа канализаций, относится и ремонтная муфта. Она несколько длиннее, чем стандартные соединительные детали и используется для замены поврежденных участков трубопровода, а также врезки дополнительных фасонных деталей.
Муфта с удлиненным раструбом
Порядок работы с использованием специальной фурнитуры состоит в следующем:
- труба разрезается в нужном месте (или вырезается поврежденный участок);
- на нижний конец надевается специальный ремонтный элемент (его внешний срез нужно надвинуть до тех пор, пока он не сравняется с торцом трубы);
- на верхний торец таким же образом надевается муфта с удлиненным раструбом;
- вставляется необходимая фасонная деталь (или неповрежденный отрезок трубопровода);
- затем муфта с удлиненным раструбом сдвигается вниз, а ремонтная – вверх, в результате чего все детали соединяются вместе.
Ремонтная надвижная муфта
Вставляемый отрезок трубы (при ремонте) следует соответствующим образом обработать. Для этого с торцов снимается фаска, после чего они обрабатываются технической смазкой. Этим гарантируется полное отсутствие протечек после ремонта.
В особо сложных случаях достичь максимальной эффективности можно путем закачки в торцы муфт силиконового герметика. После его затвердевания ни о какой протечке не может быть и речи.

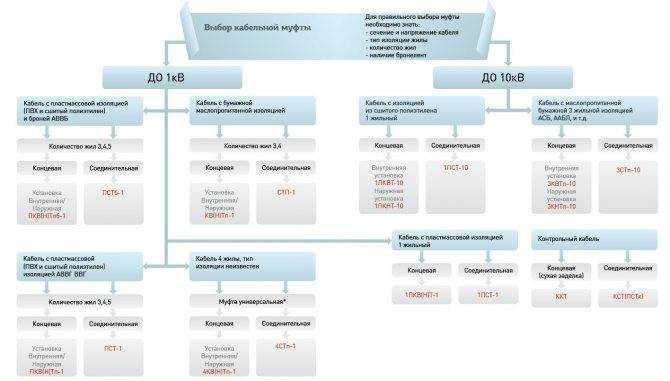

Типы муфт производства АО «ЗЭТА»:
| Муфты концевые до 1кВ | Муфты соединительные до 1кВ |
| 3 ; 4 ; 5 ПКВ(Н)Тп-1 3 ; 4 ; 5 ПКВ(Н)Тп(б)-1 3 ; 4 КВ(Н)Тп-1 | 3 ; 4 ; 5 ПСТ-1 3 ; 4 ; 5 ПСТ(б)-1 3 ; 4 СТп-1 |
| Муфты концевые до10кВ | Муфты соединительные до 10кВ |
| 3 КВТп-10 3 КНТп-10 1 ПКВТ-10 1 ПКНТ-10 | 3 СТп-10 1 ПСТ-10 |
*1. Универсальная муфта для 4-х жильного кабеля до 1 кВ 2. Рекомендуется при невозможности заранее узнать тип изоляции жилы для 4-х жильных кабелей, стоимость такой муфты выше, чем на кабель с пластмассовой изоляцией 3. Муфты имеют универсальный комплект для присоединения проводника заземления: Для паяного — комплект припоев и паяльный жир. Для непаяного — пружинка, терка.
Классификация канализационных муфт по типу соединения
Фасонные элементы подразделяются следующим образом:
- С резьбовым сочленением. Применяется для создания систем слива небольшого сечения. Зачастую соединения такого типа монтируются на трубопроводах под мойкой на кухне либо раковиной в ванной.
- С уплотнительным кольцом из резины. Наиболее часто применяется в магистралях для отведения сточных вод. Достоинства – быстрая и легкая установка без применения специальных инструментов или дополнительных материалов.
- На клею. В этом случае на муфте отсутствует резьба либо специальный уплотнитель из резины. Герметичность на стыках деталей достигается за счет использования специального клеевого состава. Крепление трубных отрезков на клей не допускается использовать в провисающих местах трубопровода.
Самым прочным типом соединения является сварочное. Может использоваться для труб из металла и пластика. Минусом является необходимость использования спецоборудования. Это ограничивает применение такого метода стыковки в домашних условиях.
Разновидности
Существует несколько разновидностей компенсационных муфт. Чаще всего встречается прямая модель с одним раструбом и внутренним элементом. Есть еще конструкции с фланцевым соединением, которые используются на линиях диаметром от 63 до 110 мм. Однако, эти детали годятся только для чугунных трубопроводов, оснащенных фланцевыми соединениями. На линиях из полимерных материалов используются детали с раструбными элементами. Примечательно, что для сварных трубопроводов использование компенсаторов такого типа становится бесполезным, так как принцип их действия основан на скольжении раструба по патрубку. В таких случаях нужны фланцевые или гофрированные фитинги.
Диаметры изделий соответствуют размерному ряду труб (для изделий из ПВХ это 50, 75, 110, 160 мм и т.д.). Чаще всего встречается компенсатор на стояке канализации, поэтому максимальным спросом пользуются фитинги диаметром 110 или 160 мм. Однако, иногда их устанавливают и на лежаках, длина которых слишком велика. Это позволяет производить замену отдельных узлов линии без полной разборки.
Рекомендуется выбирать компенсатор, изготовленный из того же материала, что и остальной трубопровод. Иначе возможно несоответствие размеров или другие проблемы. Толщина стенок у разных видов канализации отличается, поэтому наружный и внутренний диаметры элементов могут не совпадать. Кроме того, разница физических свойств создает значительные проблемы в работе системы. Исключением может стать участок соединения двух линий из разных материалов, но в этих местах обычно используют другие фитинги.
Требования к противопожарным манжетам и гильзам
Материал полимерных водопроводов: обычно это самозатухающий поливинилхлорид категорий Г1, Г2, реже используются негорючие полиэтиленовые или полипропиленовые трубы. Изделия маркируются: PP, PE, PVC, PE, PE-HD, PVC, PVC-U. Чаще всего ППМ для указанных полимеров универсальные.
Основное требование – соответствие пределу огнестойкости ограждающей конструкции по табл. 23 ФЗ N 123. Противопожарная муфта должна быть полностью НГ, сохранять установленное для нее изготовителем время, (стандартно до 120 – 180 мин.), свои противопожарные свойства (EI, EIW):
- E – целостность;
- I – изолирующие качества;
- W – выдерживание теплового потока критической температуры.
ППМ на протяжении установленного производителем времени не должна допустить контакт огня с защищаемым элементом, деструкцию ее поверхности. При выгорании трубопровода около входа в проходку через стену вкладка манжеты должна затянуть отверстие полностью.
Размерный ряд
Фасонные детали выпускаются различных размеров: они соответствуют сечению стыкуемых отрезков трубопровода. Наиболее популярны соединительные муфты для канализационных труб диаметром 50 и 110 мм. Но при необходимости используются и другие варианты.
Соответствие размеров – длины и сечения – переходной канализационной муфты в миллиметрах:
| Тип канализационной сети | Сечение | Длина |
| Наружная | 110 | 117,3 |
| 160 | 147,8 | |
| Внутренняя | 50 | 87,1 |
| 110 | 113,7 |
Элементы ремонтных муфт для внутренней канализации имеют аналогичные размерные характеристики.
Габаритные соотношения надвижных фитингов для установки вне здания отличаются:
- Длина изделий сечением 110 мм – 12,2 см;
- 160 мм – 17,2 см;
- 200 мм – 21,2 см;
- 250 мм – 25 см;
- 315 мм – 29,3 см;
- 400 мм – 32,4 см;
- 500 мм – 36,2 см.
Что собой представляют и для чего она нужна
Существует несколько разновидностей муфт из поливинилхлорида для сборки труб, применяемых в зависимости от вида соединения.
Способы сборки и применяемые муфты:
- соединение в раструб – применяется для безнапорных систем водопровода и наружной канализации, муфты иногда применяются для соединения системы со старыми чугунными системами. Соединяются детали, как в детском конструкторе;
- клеевое соединение, или «холодная сварка». Используются муфты простой формы, похожей на отрезок трубки, с внутренним диаметром, равным наружному диаметру соединяемых труб, и специальный клей. Бывают прямой формы, угловой, тройники, переходные с одного диаметра на другой;
- стыковочные соединители для соединения с другими видами труб. Чаще всего встречаются изделия с патрубком с наружной резьбой, иногда внутренней, бывают и с муфтовым присоединением. Второй патрубок соединяется с системой при помощи клея;
- разборные трубные муфты в разных вариантах – с одной стороны патрубок под пайку, с другой — с резьбой.
Особенности использования фитинга на 110 мм
Когда размеры пластиковых канализационных фитингов подобраны под трубы, можно приступать к монтажу системы. Соединение элементов осуществляется методом склеивания или установкой в раструб. В последнем случае речь идет об использовании уплотнительного резинового кольца.
Клеевое соединение еще называется холодной сваркой. Оно более герметично и может использоваться даже в напорных системах. На соединительные части канализационного фитинга на 110 мм, а также соответствующие участки труб наносится клей. Под его воздействием стенки начинают размягчаться, что говорит о возможности соединения. Технология в раструб под резиновое кольцо используется на вертикальных участках трубопровода. Раструб при этом должен быть направлен вверх, против движения жидкости.
Разновидность вторая: для ремонта
Описание
Да-да-да, я прекрасно помню, что написано чуть выше: соединительная муфта тоже применяется преимущественно при ремонте. Так называемая ремонтная муфта отличается от нее всего лишь отсутствием сужения между раструбами: по всей длине она имеет одинаковый внутренний диаметр. Эта особенность дает возможность свободно смещать муфту вдоль гладкой трубы или… правильно, соединенных встык гладких труб.
Соответственно, этот вид фасонины используется для устранения дефектов на гладких неразъемных участках трубопровода.
Монтаж
- Вблизи дефекта на трубе делается разрез;
- Торцы трубы смещаются друг относительно друга. При необходимости труба освобождается от ближайших крепежей;
- На резах удаляются заусенцы и снимаются фаски;
- Муфта надевается на одну из труб;
- Трубы центруются;
- Муфта сдвигается на конец второй трубы и фиксируется хомутом.
Особый случай
Несмотря на популярность пластиков (прежде всего поливинилхлорида и полипропилена), чугунная канализация все еще используется во многих домах старой постройки. Соответственно, она периодически нуждается в ремонте.
Ремонтные муфты для чугуна заметно отличаются от пластиковых изделий той же функциональности. Дело в том, что разрезать чугунную трубу и развести в стороны ее концы — нетривиальная задача даже для провешенной в подвале лежневки, не говоря уже о стояках.
Муфта для чугуна представляет собой широкий разъемный хомут с резиновой прокладкой. Для установки она разбирается, надевается на поврежденный участок и стягивается болтами. Впрочем, куда чаще для ремонта поврежденных участков используется соединительная муфта и компенсирующий патрубок.
Единственное отличие чугунной канализации от пластиковой в плане их монтажа — способ герметизации раструбных соединений. Он выполняется так:
- Трубы и фасонина устанавливаются в рабочее положение и фиксируются хомутами;
- В раструб укладывается с уплотнением каждого витка чеканкой каболка (пропитанная битумом пеньковая прядь) или, что гораздо лучше, графитовый сальник;
- Снаружи раструб заделывается цементом или цементно-песчаной смесью, приготовленной в пропорции 1:1.
Общие правила
Если решается вопрос, как соединить канализационные трубы ПВХ между собой, нужно изучить рекомендации по монтажу. Правила разработаны с учетом тонкостей эксплуатации коммуникаций. Они являются общими для труб из разных материалов:
При монтаже внутренней канализации изделия с раструбом устанавливают так, чтобы уширение на одном конце было направлено в сторону, противоположную току воды. Это делается во избежание образования засоров. При прокладке трубопровода обеспечивают небольшой уклон. Значение этого параметра зависит от типоразмера коммуникаций. Например, для изделий диаметром 50 мм обеспечивают уклон 0,035. Чем крупнее размер коммуникаций, тем меньше делается уклон. Так, для труб диаметром 100 и 150 мм значение данного параметра уменьшится, соответственно, до 0,02, 0,008. Для стыковки участков трубопровода используют фасонные элементы. Благодаря им появляется возможность изменить направление коммуникаций, сделать наклон или поворот. Если выбраны трубы из поливинилхлорида, монтаж внатяжку, с изгибами делать запрещено. При нагреве это приведет к деформации изделий. Если нужно делать поворот, используют косые тройники, полуотводы. Выводящие элементы в этих фитингах располагаются под углом 30-45°, что исключает образование засоров, переполнение и деформацию трубы при залповом сбросе. Прочистка коммуникаций на этих участках тоже выполняется без лишних затруднений. Это обусловлено тем, что при введении в трубу канализационный трос будет продвигаться только по направлению движения стоков. На участках, где устанавливаются разные фитинги, используют хомуты. Они увеличивают надежность крепления соединительных элементов в местах, где нагрузка на коммуникации повышена. При прокладке горизонтального трубопровода, который характеризуется большой протяженностью, используют дополнительные элементы крепления: хомуты, подвесы, опоры. Их устанавливают с шагом, равным 8-10 диаметрам коммуникаций. Если этого не сделать, вскоре после начала эксплуатации трубопровод провиснет. На данном участке возрастет вероятность образования засоров. При монтаже вертикально ориентированного трубопровода тоже следует использовать дополнительные элементы крепления. В данном случае применяют исключительно лишь хомуты
Важно обеспечить надежную фиксацию, поэтому крепеж должен охватывать трубу по всей длине окружности. Причем необходимо устанавливать хомуты на участке раструбного соединения
Шаг в данном случае не соблюдается
Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода
Шаг в данном случае не соблюдается. Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода.
Чтобы избежать ошибок, можно предварительно посмотреть видео о схеме соединения канализационной трубы.
Распространённые ошибки: как избежать проблем
Достаточно часто резиновые уплотнители вставляются в раструбную часть трубы без должной подготовки её внутренней части, с применением силы.
В этом случае нарушение целостности уплотнителя вполне может стать причиной потери герметичности выполненного соединения, что спровоцирует протечку на участках стыкования элементов.
Также причиной недостаточной герметичности и частых аварийных ситуаций в результате застоя воды или засора является несоблюдение достаточного уклона водоотвода от сантехнических приборов в сторону канализационного стояка.
Кроме прочего, при выполнении монтажных работ настоятельно рекомендуется использовать при стыковании смазку или изоляцию, а также строго контролировать силу затягивания всех резьбовых соединений.
Что это такое
Компенсаторы для канализационных труб — это фитинги, предназначенные для изменения в небольших пределах длины участка сети. Чаще всего они используются на линиях, собранных из ПВХ. Этот материал показывает самый большой коэффициент температурного расширения. При сливе горячей воды, длина труб увеличивается, а при охлаждении — уменьшается. Компенсатор принимает на себя эти изменения, сохраняя в целости соединения и элементы стояка. Это основная, но не единственная задача, которую решает муфта. Есть у нее и другие полезные возможности:
- она позволяет изменить положение тройника относительно вертикальных и горизонтальных частей системы. Во время ремонта уровень пола часто меняется (укладка плитки, заливка выравнивающей стяжки и т.д.), из-за чего высота унитаза, ванны, душевой кабины и других видов сантехники меняется. Для подключения к системе приходится менять высоту установки тройника, что легко сделать, если есть компенсатор;
- замена частей стояка представляет собой сложную задачу, особенно в многоквартирных домах. С муфтой процедура сокращается до нескольких минут;
- упрощается переход с одного диаметра трубопровода на другой.
Как правило, на вертикальной части квартирной части системы устанавливают компенсатор для канализации ПВХ D 110, для чего нужен стояк такого же диаметра. Муфта представляет собой прямой отрезок трубы, одна часть которого является раструбом с резиновым уплотнителем, а другая — соединительный элемент для установки внутрь раструба. По сути, это укороченный отрезок прямой трубы, но его соединительный элемент имеет большую глубину, продолжаясь до самого начала узкой (внутренней) части. Это позволяет поглощать излишки длины при нагреве, или отдавать некоторую часть при сильном охлаждении.
Иногда компенсатор канализации путают с проходной, или ремонтной муфтой. Отличие этого фитинга от компенсатора в устройстве соединительного элемента — первый имеет два раструба с обеих сторон, второй оснащен только одним расширением. Это принципиальный момент, поскольку ремонтная муфта может скользить по стояку, смещаясь на любое расстояние (пока не упрется в раструб или тройник). Компенсатор имеет стационарную позицию, устанавливается раструбом вверх. Он способен смещаться вверх лишь на глубину раструба.
Разновидность четвертая: борьба с огнем
Как известно, при пожаре распространению пламени могут послужить любые внутренние инженерные сети здания, в том числе канализация: противопожарные муфты предназначены именно для того, чтобы остановить огонь.
Описание
Как устроена противопожарная муфта для канализации?
1- замок-стяжка, 2 — разъемный корпус из оцинковки, 3 — лепестки для крепления, 4 — терморасширяющийся вкладыш.
Вкладыш в муфте состоит из смеси графита и каучука или из других материалов, значительно увеличивающихся в объеме при нагреве и не поддерживающих горение. Критическая температура срабатывания муфты — 170 — 200С. Установленная перед внутренней противопожарной перегородкой или непосредственно в ней муфта при увеличении вкладыша в объеме полностью перекрывает просвет и создает преграду пламени на срок до трех часов.
Область применения
Муфты используют для соединения гладких трубных отрезков В зависимости от сферы использования муфтовые изделия классифицируют как соединительные, ремонтные и противопожарные. Первые подразделяют на три типа:
- переходные изделия для монтажа внутренней канализационной сети;
- соединительные элементы, используемые при создании наружного трубопровода;
- компенсационные вставки.
Последние используют во всех типах трубопроводов там, где нужно нивелировать линейное расширение. Демонтажные вставки компенсируют его за счет регулировки длины хода.
Подсоединение унитаза к канализационному выпуску зачастую выполняют с помощью особой манжеты, которую на производстве гофрируют. Это позволяет придать ей гибкость и сэкономить место в санузле.
Противопожарные муфты предотвращают распространение открытого огня по магистральным трубам. Внешне это устройство выглядит как цилиндр из металла со специальным вкладышем. Последний сделан из огнестойкого материала, который вспучивается под влиянием больших температур. Благодаря этому муфта во время пожара герметизирует магистраль, препятствуя дальнейшему продвижению пламени и дыма. Монтаж противопожарных элементов обязателен на всех полимерных магистралях здания.
Фитинги фиксируют на несущих стенах или потолках. Их установка достаточно легкая, ее можно выполнить на любой стадии строительно-монтажных работ.
Разновидность четвертая: борьба с огнем
Как известно, при пожаре распространению пламени могут послужить любые внутренние инженерные сети здания, в том числе канализация: противопожарные муфты предназначены именно для того, чтобы остановить огонь.
Описание
Как устроена противопожарная муфта для канализации?
1- замок-стяжка, 2 — разъемный корпус из оцинковки, 3 — лепестки для крепления, 4 — терморасширяющийся вкладыш.
Вкладыш в муфте состоит из смеси графита и каучука или из других материалов, значительно увеличивающихся в объеме при нагреве и не поддерживающих горение. Критическая температура срабатывания муфты — 170 — 200С. Установленная перед внутренней противопожарной перегородкой или непосредственно в ней муфта при увеличении вкладыша в объеме полностью перекрывает просвет и создает преграду пламени на срок до трех часов.
Разновидности
Существует несколько разновидностей компенсационных муфт. Чаще всего встречается прямая модель с одним раструбом и внутренним элементом. Есть еще конструкции с фланцевым соединением, которые используются на линиях диаметром от 63 до 110 мм. Однако, эти детали годятся только для чугунных трубопроводов, оснащенных фланцевыми соединениями. На линиях из полимерных материалов используются детали с раструбными элементами. Примечательно, что для сварных трубопроводов использование компенсаторов такого типа становится бесполезным, так как принцип их действия основан на скольжении раструба по патрубку. В таких случаях нужны фланцевые или гофрированные фитинги.
Диаметры изделий соответствуют размерному ряду труб (для изделий из ПВХ это 50, 75, 110, 160 мм и т.д.). Чаще всего встречается компенсатор на стояке канализации, поэтому максимальным спросом пользуются фитинги диаметром 110 или 160 мм. Однако, иногда их устанавливают и на лежаках, длина которых слишком велика. Это позволяет производить замену отдельных узлов линии без полной разборки.
Рекомендуется выбирать компенсатор, изготовленный из того же материала, что и остальной трубопровод. Иначе возможно несоответствие размеров или другие проблемы. Толщина стенок у разных видов канализации отличается, поэтому наружный и внутренний диаметры элементов могут не совпадать. Кроме того, разница физических свойств создает значительные проблемы в работе системы. Исключением может стать участок соединения двух линий из разных материалов, но в этих местах обычно используют другие фитинги.
Разновидность третья: манжеты
Описание
Да-да, муфта может быть выполнена не только из пластика или чугуна, но и из резины.
Строго говоря, резиновая муфта для канализации — название не вполне точное. Под этим названием обычно продаются манжеты, позволяющие соединить детали разных размеров или выполненные из разных материалов.
Вот несколько примеров таких изделий, применяющихся при монтаже канализации:
Уплотнительные манжеты для стыковки гладкой пластиковой трубы с чугунным раструбом;
Манжета для герметичного соединения пластика с чугуном.
- Манжеты — переходники с ПВХ на полиэтиленовую трубу (они незначительно отличаются наружным диаметром при одинаковом номинальном);
- Соединительные манжеты для соединения полочки бачка и раструба унитаза, применяющиеся в отечественных компактах старого образца.
Коническая манжета для слива унитаза.
Монтаж
Уплотнительные манжеты вставляются в раструб, после чего в них с некоторым усилием вдавливается труба меньшего диаметра. Соединительные (в частности, та самая манжета между полочкой бачка и унитазом) монтируются чуть сложнее:
Алгоритм установки своими руками соединительной резиновой манжеты.
- Перед установкой манжеты любого типа соединяемые детали (в первую очередь внутренняя поверхность раструба) очищаются от любых загрязнений;
- При неровной поверхности раструба уплотнительную манжету садят на силиконовый герметик;
Герметик исключит течи между раструбом и манжетой.
Область применения
Муфты используют для соединения гладких трубных отрезков
В зависимости от сферы использования муфтовые изделия классифицируют как соединительные, ремонтные и противопожарные. Первые подразделяют на три типа:
- переходные изделия для монтажа внутренней канализационной сети;
- соединительные элементы, используемые при создании наружного трубопровода;
- компенсационные вставки.
Последние используют во всех типах трубопроводов там, где нужно нивелировать линейное расширение. Демонтажные вставки компенсируют его за счет регулировки длины хода.
Подсоединение унитаза к канализационному выпуску зачастую выполняют с помощью особой манжеты, которую на производстве гофрируют. Это позволяет придать ей гибкость и сэкономить место в санузле.
Противопожарные муфты предотвращают распространение открытого огня по магистральным трубам. Внешне это устройство выглядит как цилиндр из металла со специальным вкладышем. Последний сделан из огнестойкого материала, который вспучивается под влиянием больших температур. Благодаря этому муфта во время пожара герметизирует магистраль, препятствуя дальнейшему продвижению пламени и дыма. Монтаж противопожарных элементов обязателен на всех полимерных магистралях здания.
Фитинги фиксируют на несущих стенах или потолках. Их установка достаточно легкая, ее можно выполнить на любой стадии строительно-монтажных работ.
Типы муфт производства АО «ЗЭТА»:
| Муфты концевые до 1кВ | Муфты соединительные до 1кВ |
| 3 ; 4 ; 5 ПКВ(Н)Тп-1 3 ; 4 ; 5 ПКВ(Н)Тп(б)-1 3 ; 4 КВ(Н)Тп-1 | 3 ; 4 ; 5 ПСТ-1 3 ; 4 ; 5 ПСТ(б)-1 3 ; 4 СТп-1 |
| Муфты концевые до10кВ | Муфты соединительные до 10кВ |
| 3 КВТп-10 3 КНТп-10 1 ПКВТ-10 1 ПКНТ-10 | 3 СТп-10 1 ПСТ-10 |
*1. Универсальная муфта для 4-х жильного кабеля до 1 кВ 2. Рекомендуется при невозможности заранее узнать тип изоляции жилы для 4-х жильных кабелей, стоимость такой муфты выше, чем на кабель с пластмассовой изоляцией 3. Муфты имеют универсальный комплект для присоединения проводника заземления: Для паяного — комплект припоев и паяльный жир. Для непаяного — пружинка, терка.
Как правильно выбрать трубы для внутренней канализации?
Область применения – это один из самых важных критериев при выборе канализационных труб.
Для жилых помещений подойдут канализационные трубы, изготавливаемые из пластика, так как они лучше всего подходят для бытовых отходов. Также пластиковые трубы будут хороши и для хозяйственных помещений.
Если необходимо оборудовать производственное помещение, точаще всего выбирают трубы из стали либо из чугуна. Такой выбор обусловлен тем, что:
- Производственные отходы имеют различный химический состав.Не всегда пластиковые трубы могут справиться с химически агрессивными жидкостями;
- Канализационные стоки могут имеет очень высокие температуры;
- Металлические трубы имеют высокую прочность и могут выдержать сильную механическую нагрузку;
- Производственные помещения являются наиболее пожароопасными.
Разновидность вторая: для ремонта
Описание
Да-да-да, я прекрасно помню, что написано чуть выше: соединительная муфта тоже применяется преимущественно при ремонте. Так называемая ремонтная муфта отличается от нее всего лишь отсутствием сужения между раструбами: по всей длине она имеет одинаковый внутренний диаметр. Эта особенность дает возможность свободно смещать муфту вдоль гладкой трубы или… правильно, соединенных встык гладких труб.
Ремонтная муфта размером 50 мм.
Соответственно, этот вид фасонины используется для устранения дефектов на гладких неразъемных участках трубопровода.
Монтаж
- Вблизи дефекта на трубе делается разрез;
- Торцы трубы смещаются друг относительно друга. При необходимости труба освобождается от ближайших крепежей;
- На резах удаляются заусенцы и снимаются фаски;
- Муфта надевается на одну из труб;
- Трубы центруются;
- Муфта сдвигается на конец второй трубы и фиксируется хомутом.
Еще один вариант использования ремонтной муфты.
