Обустройство канализации смотровой колодец

Плюсы и минусы ЖБ колец для устройства колодцев

Бетон удобен благодаря следующим характеристикам:

1. Размеры – широкий выбор моделей.
2. Марки бетона и присадки могут быть подобраны так, что выдержат высокую нагрузку, влажность и перемерзание.
3. Изделия не нуждаются в специальной обработке и уходе.
4. Длительный срок эксплуатации – до 100 лет.
5. Простота монтажа.
6. Возможно изготовление бетонных комплектующих непосредственно на участке своими силами.
7. Низкая стоимость.

Минусами могут оказаться:

1. Большой вес секции.
2. Необходимость применения крана при монтаже.
3. При неправильной установке – трудности с гидроизоляцией соединений.
4. Проблемы с демонтажем, заменой секций.

Использование колец бетонных: преимущества, маркировка изделий

Для установки септиков показано использование бетонных колец, перекрытий, днища и люков с крышками высокого качества. Производители предлагают:

• Элементы с кольцевыми и замковыми соединениями, причем каждое изделие оснащено выступами и выемками, обеспечивающими более прочное совмещение, предотвращающее смещение всей установки в процессе эксплуатации;
• Кольца бетонные для отстойников прямые без замков. Элементы стыкуются, герметизируются посредством смесей или герметиков (внутри и снаружи шахты), а также скрепляются скобами металлическими;
• Также предлагается кольцо фильтрационное для септика – это тип бетонных элементов с перфорацией. Изделие имеет множество отверстий, расположенных по периметру на равном друг от друга расстоянии, через которые очищенная вода проникает в грунт;
• Регулировочные элементы предназначены для регулировки объема отстойника;
• Доборные кольца показаны для создания необходимой высоты очистного сооружения.

Преимущества использования колец:

1. Ценовая доступность. Обустройство септика канализации для дачи обойдется дешевле по сравнению с кирпичными аналогами;
2. Оперативность монтажа, сокращение временных затрат на создание системы;
3. Долгий срок эксплуатации (не менее 25 лет);
4. Доступность физическая, смотровая, посредством сооружения скоб для спуска, смотровых отверстий.

Более того, размеры сооружения могут быть любыми, так как всегда можно нарастить конструкцию посредством дополнительных элементов, выбрав правильный диаметр.

Что касается разновидностей, размеров, то элементы бывают следующего порядка:

Бетонные плиты перекрытия для колодцев

маркировка	КС10.9	КС10.85	КС15.9	КС20.9	КС7.9	ПП-10	ПП-10	ПП-15	ПП-15
примечание	С замком	С замком	без замка	без замка	Без люка	С полимерным люком	Без люка	С полимерным люком
Внутренний D (мм)	1000	1500	2000	700	Наружный D1200	Наружный D 1200	Наружный D 1700	Наружный D 1700
Высота (мм)	900	900	900	900	130	130	140	150
Толщина	80	90	90	70	—	—	—	—
Вес (кг)	550	850	1350	360	200	240	600	680

Таким образом, зная главные характеристики, объем колец, можно произвести расчет затрат, учесть размеры, которые может иметь канализация для дачи или дома, а также прикинуть общий объем работ. При использовании специальной техники, нижний конструктивный элемент лучше выбирать с дном, для обеспечения более эффективной герметичности всего септика.

Дополнительно о гидроизоляции

Для гидроизоляции бетонных колодцев применяют следующие способы:

Конструктивный.

Специальные гидрофобные прокладки используют для пропитки изделия. Это делают непосредственно на заводах, после затвердения.

Технологический.

Уплотнение бетона проходит по специальным методикам. Правило распространяется на любой бетон, разливаемый по формам. Оптимальные решения – удаление влаги вакуумным методом, вибропрессовка, центрифугирование.

Повышение гидростойкости цемента. Заделка швов проводится с этой же целью.

В раствор бетона вводят специальные гидрофобизаторы для появления соответствующего эффекта. Вещества набухают спустя некоторое время, закупоривают микротрещины.

Но такие методы способствуют увеличению себестоимости колец. Герметизация стенок, стыковых участков считается менее затратным вариантом. Тогда обрабатывают отдельные системы колодезной системы, а не всё сразу.

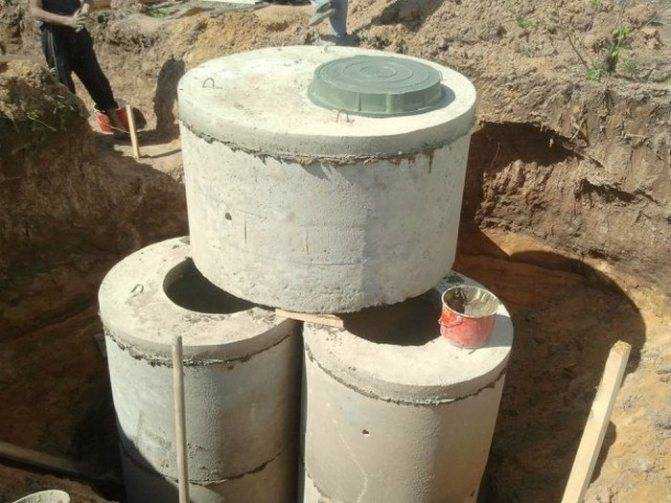

Особенности монтажа и эксплуатации

Некоторые размеры бетонных колец составляют до 70–200 кг, что позволяет укладывать их вручную или с помощью самодельных устройств. Спецтехника понадобится, если доборное весит 1 000–1 500 кг.

При этом бетонные кольца с замком герметизируются строительными смесями, а также джутом. Изнутри при необходимости замазывают грунтовкой глубокого проникновения, а затем покрывают смесями, повышающими водонепроницаемость (полностью или только стыки). Простейшая грунтовка для ЖБ – раствор клея ПВА в воде (1 к 8).

При эксплуатации важно следить за состоянием стыков: они первыми покажут сдвиги масс грунта и возможную необходимость земляных работ. Стыки нужно регулярно герметизировать – с помощью грунтовки, джута и т

д.

Реставрация ЖБ конструкций заключается в герметизации кольца с замком и дальнейшем заполнении трещины бетоном с предварительной обработкой грунтовкой глубокого схватывания. При необходимости на трещину накладываются металлические скобы.

Изготовление колец в домашних условиях

Если вы решили изготавливать железобетонные кольца своими руками, то непременно должны знать:

• Для получения качественного изделия необходимо использовать цемент марки М400 и выше;
• В качестве мелкого наполнителя должен выступать промытый кварцевый песок;
• Крупный наполнитель – малоокатный гравий.

Инструкция изготовления изделий такого рода в домашних условиях выглядит следующим образом:

1. Обустройство опалубки. Вам потребуется соорудить 2 цилиндра, из них 1 для внутреннего диаметра и 1 для внешнего.

На фото – опалубка

1. Выберете ровный участок и установите на нем внутренний и внешний цилиндры, таким образом, чтобы стенки изделий были равноудалены по всей окружности;
2. По периметру опалубки на равных расстояниях расположите 10-12 металлических арматурных стержней диаметром 8-10 мм;
3. Полученный каркас необходимо закрепить клиньями, которые будут перемещаться вверх по мере заполнения формы раствором;
4. Для того чтобы легко отделить готовое изделие, смажьте стенки формы отработанным машинным маслом;
5. Залейте в форму слой бетона около 10 см и утрамбуйте при помощи металлического штыря методом прокалывания. Таким образом заполните всю форму;
6. Залитую опалубку укройте плотной тканью для защиты от солнца;
7. Через 3-5 дней опалубку можно удалить и оставить изделие просыхать еще 7-14 дней, укрыв его от солнца и увлажняя несколько раз в день.

Разновидности железобетонных модулей

Самые простые модели производятся без дополнительных креплений. Торец их части напоминает гладкий ровный обод как сверху, так и в нижней части.

При укладке ставятся одно на другое и скрепляются металлическими скобами. Область стыка покрывается цементным или стандартным сухим ремонтной смесью.

В качестве герметика для колодезных колец можно использовать гидропломбу. Материал состоит из цемента особой марки и кварцевого песка. Быстро застывает и со временем расширяется. Защищает железобетонную магистраль от проникновения сточных вод

После такой обработки система приобретает оптимальную целостность и герметичность. Корректная изоляция в зоне соприкосновения бетонных элементов продлевает эксплуатационный период шахты и почти полностью исключает утечку воды через щели между бетонными элементами.

Несмотря на надежность и прочность, стандартные кольца без фиксации для установки в рекосамайманокиманам Сильные сдвижки грунта могут привести к смещению модулей и растрескиванию цемента в стыка

Еврокольца выпускаются с практичным замковым соединением фрезерного типа. В верхней части такой изделия располагаются выступы, а в нижней – глубокие выемки.

При создании элементов вставляются друг в друга, таким способом монолитное и крепкое соединение, не требующая дополнительной обработки в стыковочной области.

Приобретая колодезные кольца с торцевым замком, следует очень внимательно следить за их каместв. Плохо отлитые стыковочные части усложнят работу и потребуют применения алмазной резки для ностеконогостек

Это облегчает и ускоряет процесс создания коммуникационной системы и снижает общий процесс создания Колодезная шахта, сделанная из евроколец с замком, не боится сейсмической активности со сдвигами и сохраняет целостность конструкции на очень нестабильных грунтах, склонных к проседанию.

Монолитный стакан – это цельная конструкция из рядового кольца и днища. Используется в местах с повышенными требованиями к герметичности, например, для канализационнны канализационны канамектем. Обеспечивает высокий уровень защиты вмещающих грунтов и не позволяет содержимому колодца.

Как узнать размер кольца в домашних условиях?

Прежде всего, определимся с терминологией: что такое размер кольца? Это – диаметр отверстия изделия, выраженный в миллиметрах. Обычно размеры отличаются на шаг в 0,5 мм.

Узнать размер кольца без примерки не так просто. Особенно учитывая, что палец может меняться в объеме, в зависимости от количества выпитой жидкости и даже от времени суток. Считается, что лучшее время для измерения размеров кольца – полдень, при нежаркой и не очень влажной погоде.

Способ первый: нить

Вам понадобится плотная и прочная хлопчатобумажная нитка (отличным вариантом будет нить для вязания салфеток крючком). Нить должна быть достаточно длинной – вам нужно будет обернуть ее вокруг пальца пять раз так чтобы итоговая ширина «обмотки» составляла не меньше 3 миллиметров.

Нить должна быть плотно прижата к пальцу, но не должна пережимать его. После того, как обмотаете палец в пять витков, пометьте маркером место пересечения концов нити. Размотав ее снова, обрежьте нить по метке. Полученную после обрезки нить нужно измерить сантиметром или рулеткой, после чего разделить длину на 15,7. Итоговое число и будет вашим размером кольца.

Важно знать: размер округляют до половины миллиметра. Если вы планируете купить узкое колечко (до 5 миллиметров), то округлять надо в меньшую сторону (например, 18,1 – до 18, а не до 18,5). Если же кольцо планируется широкое (от 6 до 15 мм), то округлять нужно в большую сторону

Если же кольцо планируется широкое (от 6 до 15 мм), то округлять нужно в большую сторону.

Это интересно:

• Самый маленький размер кольца – 15, а самый большой – 23.
• Женские кольца находятся в размерном диапазоне от 15 до 18.
• Самый распространенный размер дамского кольца – 16,5.

Способ второй: образец

Если у вас уже есть какое-нибудь кольцо, которое вы носите на том же пальце, можно положить его на лист бумаги, обвести по внутренней стороне карандашом, и при помощи линейки измерить диаметр полученного круга.

Способ третий: таблица

Ниткой или бумажной полоской обмотать палец один раз, отрезать лишние концы и измерить линейкой полученный отрезок. После чего – воспользоваться таблицей размеров колец, которую легко найти в Интернете.

В частности, охват пальца в 44 мм по этой таблице соответствует 14 размеру, 46,5 мм – 15-му размеру, 50 мм – 16-му, и так далее.

Изменение размера кольца

Ювелирное дело сегодня развито настолько хорошо, что при желании можно увеличить или уменьшить диаметр почти любого кольца. Сделать кольцо шире можно как путем растяжки, так и путем стачивания внутренней стороны ободка. Особенно удобно выполнять эту процедуру, если кольцо имеет выпуклый в обе стороны профиль – тогда внутренняя выпуклость просто сравнивается по прямой.

Важная рекомендация: если вы готовите сюрприз и хотите вручить кольцо неожиданно, а в размере все-таки не до конца уверены, не выбирайте вариант с камнями по всей окружности – такое кольцо будет очень сложно уменьшить в размере. При переделке камни могут просто выпасть. Также не покупайте кольцо с подвижными элементами – в процессе переделки по размеру эти детали могут сместиться, нарушив дизайн кольца.

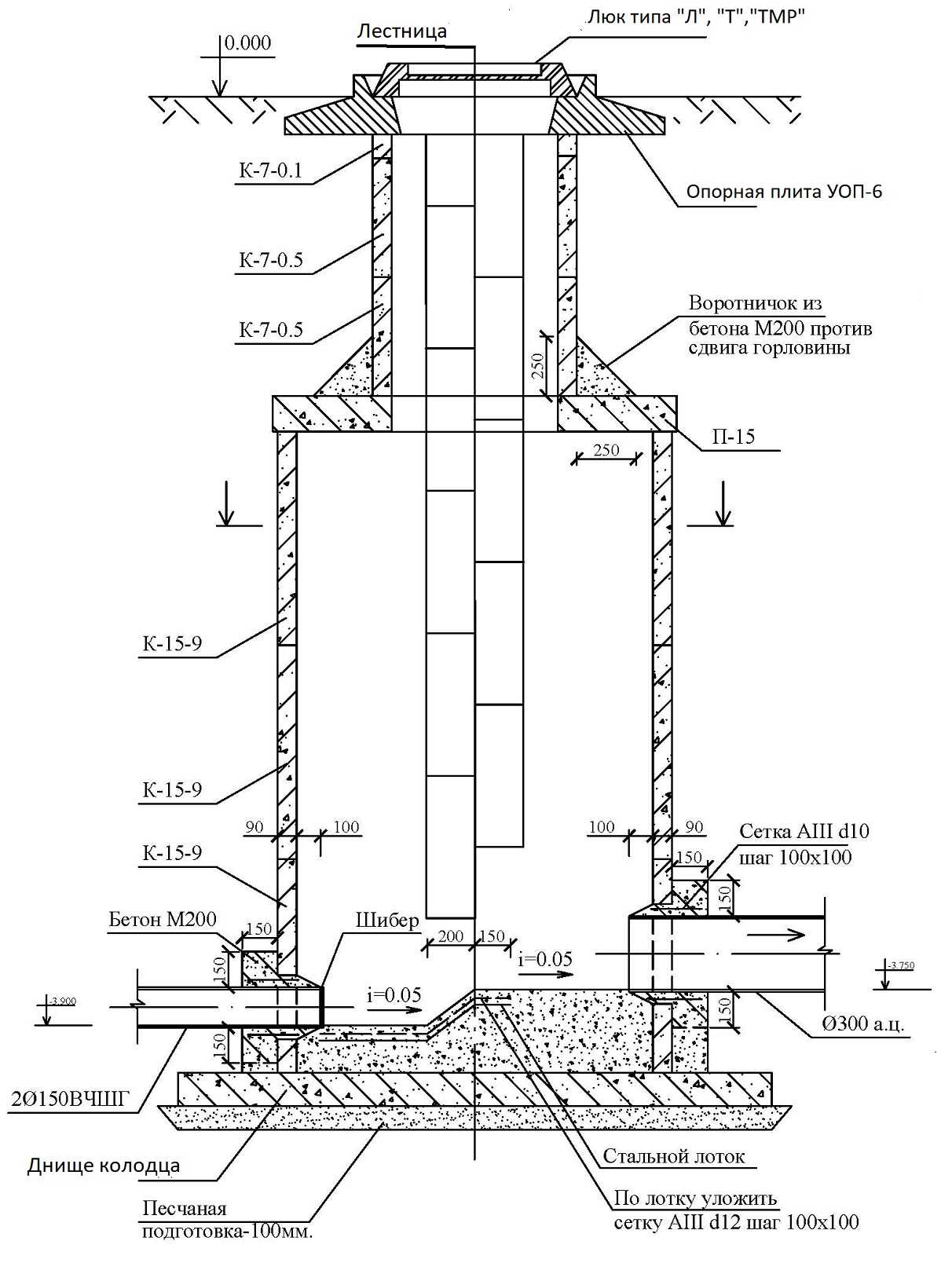

Виды канализационных колодцев

Существуют следующие виды резервуаров:

1. Смотровые – выполняют функцию контроля всей системы канализации, благодаря ним обеспечивается свободный доступ к трубопроводу и существует возможность очистки.
2. Перепадные – устанавливаются  в местах, где есть сильные перепады патрубков. Они нивелируют перепады конструкций, которые превышают допустимый уровень.
3. Поворотные – устанавливаются на поворотах патрубков с целью защиты от засорений.
4. Фильтрационные – используются с целью очистки сточных вод от мусора и отходов.
5. Накопительные – аккумулируют ассенизационные стоки. Их необходимо периодически откачивать самостоятельно с помощью насоса либо ассенизаторской машины.

Существует классификация по материалу, из которого изготавливается резервуар.

Маркировка и типоразмеры

Удобнее всего данные по объёму, весу, диаметру и другим параметрам воспринимаются в таблицах. Вот некоторые данные, касающиеся не только самих колец, но и применяемых с ними железобетонных крышках или днищах (толщина стенок не указывается, так как она ясна при вычитании внутреннего диаметра от наружного):

Таблица размеров, объёма и веса колец

Марка	Диаметр наружный, мм	Диаметр внутренний, мм	Высота кольца, мм	Объём бетона, м³	Масса кольца, т
К-10-5	1160	1000	490	0,14	0,35
К-12-5	1410	1250	490	0,17	0,42
К-15-5	1680	1500	490	0,22	0,55
К-20-5	2200	2000	490	0,33	0,82
К-7-5	840	700	495	0,084	0,21
К-7-1,5	840	700	145	0,024	0,06
К-7.6	840	700	590	0,3	0,25
Кс-10-3	1160	1000	290	0,08	0,2
Кс-10-6	1160	1000	590	0,16	0,4
Кс-13-6	1410	1250	590	0,2	0,5
Кс-13-9а	1410	1250	890	0,28	0,7
Кс-13-9б	1410	1250	890	0,24	0,6
Кс-10-9	1160	1000	890	0,24	0,6
Кс-15-9	1680	1500	890	0,4	1,0
Кс-15-6	1680	1500	590	0,265	0,66
Кс-20.6	2200	2000	590	0,39	0,98
Кс-20.6а	2200	2000	590	0,3	0,75
К-10-10	1160	1000	990	0,27	0,68
К-12-10	1410	1250	990	0,33	0,82
К-15-10	1680	1500	990	0,44	1,1
К-7-10	840	700	990	0,17	0,42

Для всех этих размеров могут быть отлиты и идеально совпадающие с ними крышки, а в них – отверстия с гнёздами под стандартные сантехнические люки (с чугунными или стальными кольцами-пазами). Или отверстия другого диаметра.

Марка	Наружный диаметр крышки, мм	Диаметр отверстия в крышке,мм	Толщина крышки, мм	Масса крышки, т
1ПП15	1680	700	150	0,69
1ПП20	2200	700	160	1,37
1ПП20-1	2200	700	160	1,38
2ПП25	2700	700	180	2,4
2ПП8	1000	800	170	0.33
2ПП-15-1	1600	700	150	10,68
2ПП-20-1	2200	700	160	1,31
3ПП-15-1	1680	1000	150	0,53
3ПП-20	2200	700	160	1,34
КЦП-1,20Н	2200	700	160	1,28
КЦП-1,25Н	2700	700	180	2,31
ПВГ-15	1720	700	140	0,68
ПВГ-20	2240	700	160	1,43
ПК-15	1720	700	140	0,68
ПК-15-10	1720	1000	140	0,52

При обустройстве колодцев питьевой воды или септиков важной деталью таких сооружений будет совпадающее с профилем кольца (или прямоугольного короба) отлитое из бетона днище с арматурой внутри. Иногда при подобном монтаже кольца и дно отливаются с совпадающими по форме замками. Это позволяет сохранить целостность конструкции даже в сейсмоопасных зонах, и не даёт элементам колодцев деформироваться в грунтах-плывунах, как это бывает в геологических отложениях разной плотности

Таблица данных по типам днищ для колодцев:

Это позволяет сохранить целостность конструкции даже в сейсмоопасных зонах, и не даёт элементам колодцев деформироваться в грунтах-плывунах, как это бывает в геологических отложениях разной плотности. Таблица данных по типам днищ для колодцев:

Марка	Диаметр, мм	Толщина, мм	Объём бетона, м³	Масса днища, т
ПН-25	3000	140	0,98	2,45
ПН-20	2550	120	0,59	1,48
ПН-15	2000	120	0,38	0,95
ПН-10	1500	100	0,18	0,45
ПН-7	840	100	0,12	0,09

Таким образом, для правильного прочтения условных обозначений согласно ГОСТам нужно иметь в виду, что буквенный индекс КС означает, что перед вами стеновая модель. Обозначение КЛК означает «кольцо для водостока и/или ливневой канализации». КВГ выпускается как внешняя оболочка водопроводных коммуникаций и газопроводов, КФК – для систем дренажа и сетевых коллекторов, а буквы КО ставятся на опорных кольцах колодезных фундаментов. Маркировка на кольце означает следующее:

• Диаметр. Первая цифра маркировки, величина в дециметрах, диаметр обозначают внутренний (от 7 до 20).
• Высота. У изделий стандартной высоты она не указывается. Если же высота отличная от стандартной, она проставляется следующей цифрой в числовом индексе. Например, КС-7-4,5 означает «стеновое кольцо с диаметром 7 дециметров и высотой 4,5 дециметров».
• В маркировке может быть дополнительные параметры. Такие, как степень проницаемости материала. Буква Н означает нормальную, П – пониженную, а символ О – особо низкую.

Но при всём разнообразии типоразмеров всегда можно подобрать элементы монтажа с запасом прочности.

Плюсы и минусы ЖБ колец

Бетон удобен благодаря следующим характеристикам:

1. Размеры – широкий выбор моделей.
2. Марки бетона и присадки могут быть подобраны так, что выдержат высокую нагрузку, влажность и перемерзание.
3. Изделия не нуждаются в специальной обработке и уходе.
4. Длительный срок эксплуатации – до 100 лет.
5. Простота монтажа.
6. Возможно изготовление бетонных комплектующих непосредственно на участке своими силами.
7. Низкая стоимость.

Минусами могут оказаться:

1. Большой вес секции.
2. Необходимость применения крана при монтаже.
3. При неправильной установке – трудности с гидроизоляцией соединений.
4. Проблемы с демонтажем, заменой секций.

Сколько стоят бетонные колодезные кольца?

Бетонные колодезные кольца чаще всего используются для устройства канализационных септиков, газовых и водопроводных подземных емкостей. Их стенки достаточно прочны, чтобы не деформироваться под давлением грунта, непроницаемы для воды и способны десятилетиями работать в любых сложных условиях, не требуя ремонта или осмотров. Все они производятся строго по ГОСТ 8020-90 и 13015-2012.

1. Разновидности и колец
2. Маркировка и размеры
3. Стоимость бетонных изделий

Особенности и характеристики

Железобетонные кольца производят методом вибропрессования из тяжелых бетонов с очень высокими эксплуатационными показателями:

• Морозостойкость – F150-200 циклов.
• Водонепроницаемость – W4-W6.
• Класс прочности выдерживается не ниже В15-В20 (М200-М250), но можно встретить изделия, изготавливаемые из бетонов М300-М500.

Для их производства применяются цементы с высокими показателями стойкости к агрессивным средам, а армирование выполняется стальными стержнями диаметром 6-10 мм и проволокой ВР. Металлический каркас обязательно проходит антикоррозийную обработку.

В зависимости от конфигурации и особенностей применения различают следующие виды:

• КС (сквозные) – выпускаются в 19 типоразмерах, плюс в продаже встречается еще 11 их вариантов с фальцевым замком.
• КД (доборные) – невысокие, размером 20-60 см, позволяющие выложить колодец нужного объема, если набрать его из стандартных ЖБИ не удается. Зачастую изготавливаются под заказ.
• ПК – бетонные кольца, монолитно соединенные с крышкой, имеющей смотровое отверстие под люк. Чаще всего идут с dвнутр, равным 1 метру (ПК-10), и устанавливаются в верхней части. Для их производства используется более прочный бетон марки М300.
• КЦД – эти, наоборот, имеют дополнительное дно, что гарантирует абсолютную водонепроницаемость в нижней части колодца. Выпускаются всего в 4 типоразмерах диаметром от 1 до 2 метров, и столько же с еврозамком, но уже до 1,5 м в поперечнике.

Габариты и маркировка

Основные размеры – диаметр и высота – указываются в маркировке в единицах дм, их объем в литрах легко определить, просто перемножив оба индекса. Самые распространенные – это варианты d=1,5 м, чуть реже строители ищут кольца размером 1 или 2 метра. Стандартной высотой стенки считается 50-100 см, но на заказ производители могут изготавливать до 1,8 м. Толщина армированного бетона для изделий d ≥ 1,5 метра везде одинаковая – 8 см, для колец большей ширины она увеличивается до 10 см.

Также в маркировке ЖБИ могут присутствовать дополнительные буквенные обозначения, которые свидетельствуют о нормальной (Н), пониженной (П) или особо низкой (О) проницаемости монолита. Выпускаются изделия и с отверстиями для прокладки труб. Их число всегда четное и тоже описывается литерами: «а» – 2 выхода, «б» – 4.

Существует классификация ЖБИ и по типу их соединения друг с другом. Здесь кроме обычных цилиндров с прямыми торцами возможен только один вариант – так называемые еврокольца, жестко сцепляющиеся в замок благодаря специально прорезанным пазам. Их применяют в тех случаях, когда необходимо создать абсолютно водонепроницаемое соединение и при этом сохранить гладкость вертикальных стенок. С обычными же кольцами добиться этого просто невозможно, поскольку они сажаются только на цементный раствор.

Расценки

Стоимость бетонных колец напрямую зависит от их габаритных размеров и сложности исполнения. Самыми доступными являются сквозные изделия марки КС.

Марка	Размеры (dвнутр./h), мм	Объем, л	Вес, кг	Цена, руб/шт
КС10-9	1000 / 900	90	610	1600
КС15-9	1500 / 900	135	1000	3430
КС20-6	2000 / 600	120	1200	3950
КС10-9 (замок)	1000 / 900	90	670	1550
ПК10-9	1000 / 890	89	780	3140
КЦД10-9	1000 / 900	90	900	3870
КЦД15-9	1500 / 900	135	1670	5380

Поскольку железобетонные кольца отличаются очень большими размерами и весом, придется платить за их доставку на участок. При этом свою роль играет и расстояние, и объем партии, так что стоимость лучше каждый раз оговаривать отдельно. В среднем услуги спецтранспорта увеличивают цену ЖБИ на 400-550 руб/т. Продавцы нередко предлагают скидки оптовым покупателям, но при этом могут отказаться доставить партию меньше 5 единиц.

Особенности конструкции из бетона

Сделать колодец из бетонных колец можно, как это ни странно, своими руками. Хоть наиболее широко применяемое для этого кольцо – КС 10.9 – весит 600 килограмм, существует несколько способов спустить его в будущую горловину колодца.

К прочему, вы также можете узнать больше про сборные железобетонные кольца для колодцев.

Выкапывают яму большого размера на глубину 1.5-2 кольца. Первое кольцо устанавливают в центр и начинают обкапывать изнутри. Под своим весом оно проседает и освобождается место для новых колец. Так постепенно, наращивая глубину по одной секции, колодец устремляется к водоносному слою.

Для ручного сооружения устройства лучше брать бетонные кольца КС 7.3, КС 7.9, КС 10.3 и КС 10.9. Первая цифра показывает внутренний диаметр в дециметрах, а вторая – высоту изделия.

Также можно взять бетонные изделия с замками («с четвертью»). Благодаря замковым соединениям на торцах, горловина колодца получается надежной и монолитной. Еще одним плюсом моделей с четвертью является то, что они сами выравниваются. Так что не нужно тратить силы, чтобы выставлять их идеально ровно.

Подробно о технологии бурения скважин на воду рассказано в этой статье.

Колодезные размеры: диаметр, вес, высота, толщина

Самое маленькое серийное бетонное кольцо имеет внутренний диаметр 0.7 м. Самый большой диаметр – два с половиной метра.

Размеры и масса бетонных колец для колодцев.

Маленькие канализационные

Маленькие изделия применяют для водоносных колодцев. Большие необходимы в процессе монтажа канализации и смотровых колодцев. Кольца могут иметь разные размеры стенок. Высота может составлять от десяти сантиметров до трех метров.

Пошаговая инструкция создания домика для колодца своими руками изложена в данном материале.

Армированные и железобетонные модели: сколько весят

Ниже приведены несколько популярных типов колец из белого и серого армированного бетона:

• К-7-1 – с внутренним диаметром в семьдесят сантиметров и высотой в десять. Толщина стенок – 80 мм (или 8 см). Такое изделие весит 46 кг и позволяют наращивать высоту (глубину) колодца с минимальными размерами.
• К-7-10 – это, так сказать, «золотой стандарт». Высоты один метр вполне хватает, чтобы с помощью техники можно было работать и довольно быстро монтировать колодец на участке. Вес – 457 кг.
• К-7-5 или К-7-6. Изделие для ручной работы с меньшей высотой. Их вес, соответственно, 230 и 275 кг.
• К-20-10 – самое большое кольцо из бетона. Его вес – 2.5 тонны. Для своего колодца оно вряд ли понадобиться.

Внутренне устройство

Очень важно обеспечить качественную герметизацию колодца. Это позволит не только пользоваться им по назначению, но и существенно продлит срок эксплуатации

Вас также могут заинтересовать декоративные крышки на колодец.

Герметизация

Обычно герметизацию делают с помощью раствора цемента. Стыки колец колодца еще на стадии опускания обмазывают раствором. Перед этим их нужно скрепить между собой железными крючьями или скобами. Если использовать кольца с замковым соединением («с четвертью»), то без металлических скоб можно обойтись. Кольца идеально становятся одно на другое. Необходимо лишь обеспечивать аккуратную установку, чтобы избежать сколов и обрушения тонких частей стенки.

Модели с четвертью имеют те же основные размеры, что и обычные бетонные кольца. К-7-9ч, К-7-10ч и К-10-10ч. Сзади маркировки к ним дописывают букву «ч», чтобы показать, что это «кольцо бетонное с четвертью».

Сколько стоит? Цена за К-10-10ч будет 2150 рублей при весе кольца 640 кг.

К-7-9ч имеет массу 400 кг и стоит полторы тысячи рублей.

Гидроизоляция

Существуют и другие способы гидроизоляции своего колодца, септика или бетонного кессона. Варка битума на костре – самый распространенный из них. Но далеко не самый эстетичный и надежный. Гораздо лучше приобрести в специализированной торговой точке какой-нибудь готовый вариант герметика на основе битумной смолы. В магазинах есть специальные пропитки и концентраты, которые при нанесении их на бетонную поверхность создают водонепроницаемый слой. Рекомендуем также изучить материал о том, какое должно быть расстояние от колодца до колодца.

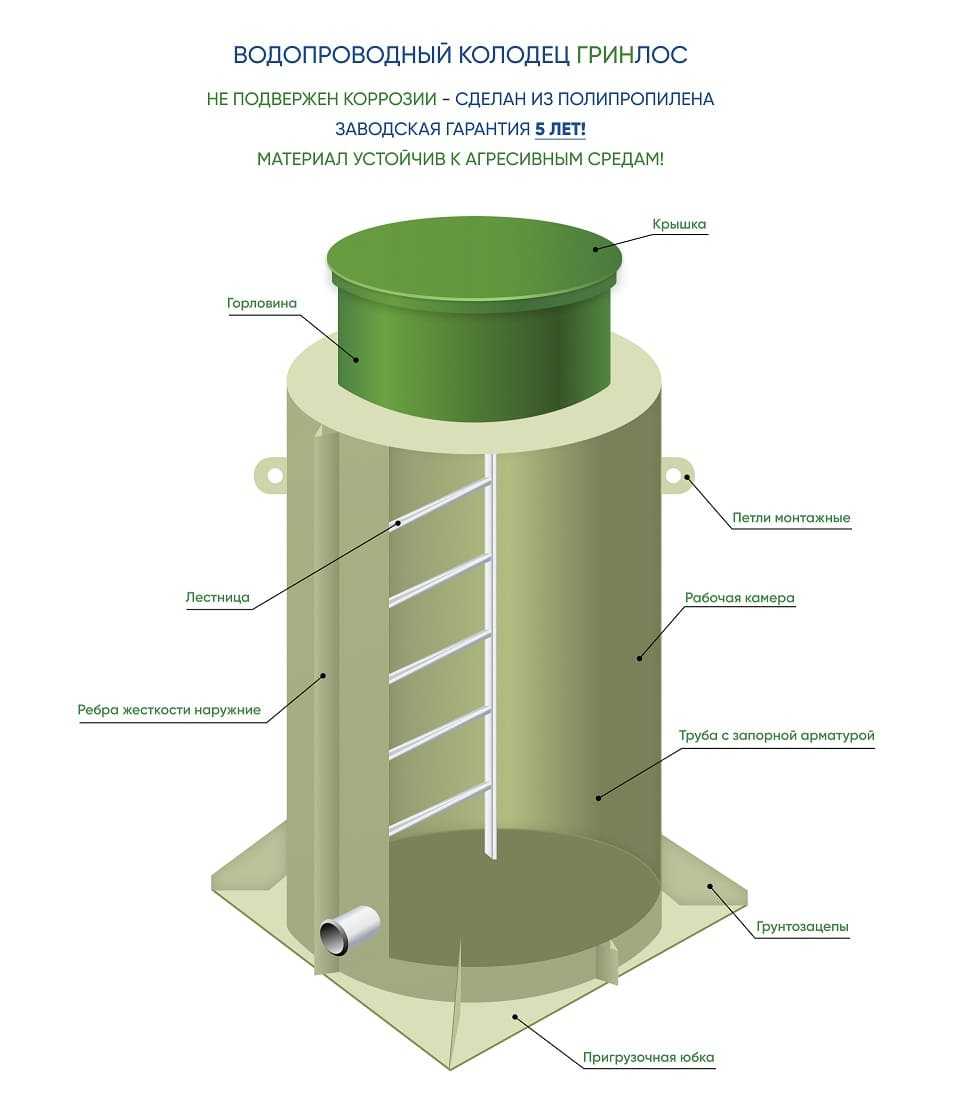

Также некоторые владельцы бетонных колодцев заказывает себе герметизацию из полиэтиленового слоя. Способ довольно затратный, да и тогда уж лучше приобрести весь колодец в сборе из полимеров.

О том, как выбрать насос для колодца узнаете здесь.

Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

• КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
• обычные с ровным краем, стандартной толщиной стенки;

со сформированным выступом — для замкового стыка;

Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения

• усиленные — с большой толщиной стенки для случаев глубокого заложения;
• армированные — с введенной арматурой.

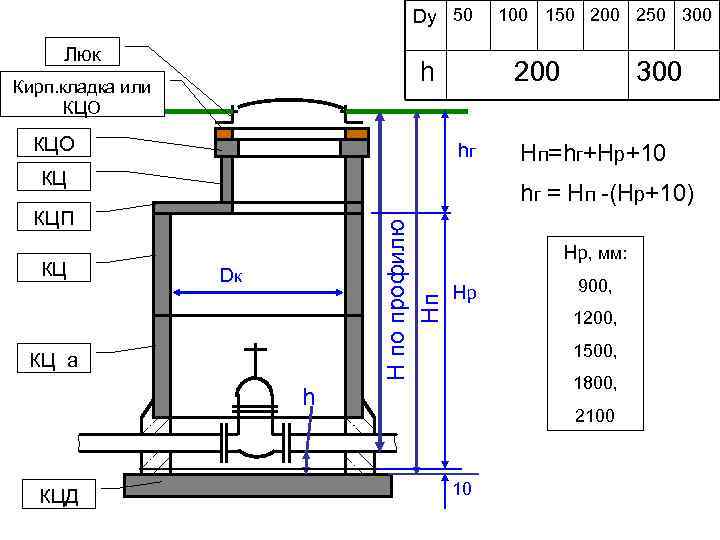

КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна. КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту. КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

• ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
• ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.

Виды плит перекрытия для колодцев

• ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
• ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Область применения

Область применения затрагивает обустройство сооружений, отличающихся высокой герметичностью. Именно поэтому железобетонные изделия используют для обустройства септика. Септик, это та же сливная яма, но с возможностью очистки сточной воды. На одном участке может быть установлен септик из двух или трёх частей.

Чем больше колодезный колец вы использовали, тем чище будет вода на выходе. В случае с тремя кольцами, септик на выходе может давать почти чистую воду, которую можно использовать для полива огорода.

При использовании колец в качестве основы для септика, их необходимо дополнительно герметизировать. Для этого внешний диаметр углубления в земле раскапывают побольше, производят монтаж септика, после чего снаружи обмазывают битумом.

Использование ЖБИ колец для выгребных ям

Используя колодезные кольца, сегодня можно обустроить приямок для скважины. Это углубление на величину до 2 метров, где в перспективе может быть установлено оборудование. По умолчанию, на основании такого приямка расположен оголовок скважины. Оборудование для скважины рекомендуется ставить в домах, поскольку здесь оно будет подвергаться меньшим воздействиям влаги. Таким образом, реле давления больше работать без сбоев.

Применяются железобетонные кольца и для обустройства колодцев. В таком случае, они могут быть с основанием и крышкой. Это позволит сохранять чистоту воды, используемой для питья и поливов. Диаметр выбирается не самый большой, чтобы столб воды соответствовал желаниям заказчика.

В остальном, железобетонные кольца применяются для нужд канализационных систем, для прокладки коммуникаций под землёй, для сооружения дренажных подземных отверстий. Они способны выдерживать значительные нагрузки извне со стороны грунта, и не разрушаться под действием влаги долгое время. Выполнив необходимую герметизацию стыков, вы сможете добиться 100%-изоляции, что актуально при монтаже кабеля, труб и других систем коммуникаций внутри колец.

Гидроизоляция внутри

Во многих смыслах процесс отделки идёт так же, как и отделка снаружи. Не обойтись без предварительной откачки воды, высушивания стен. После переходят к очистке от загрязнений на любых участках. Этого требует и кессон из бетонных колец для скважины.

Швам между колодцами уделяют особенное внимание. Старый раствор полностью убирают, даже если из-за этого часть материала сильно углубится. Гидроизоляционный материал наносят на поверхность, когда всё высохнет полностью

Двухслойная укладка смесей обеспечивает надёжную защиту

Гидроизоляционный материал наносят на поверхность, когда всё высохнет полностью. Двухслойная укладка смесей обеспечивает надёжную защиту.

Для внутренней защиты можно использовать такие составы:

1. Полимерные составы.
2. Цементно-полимерный состав.
3. Расплавленный битум.
4. Шпаклёвка из цемента. Она помогает и тем, кому интересно обустроить кессон из бетонных колец для скважины.
