Подробное описание дистиллятора дэ 4

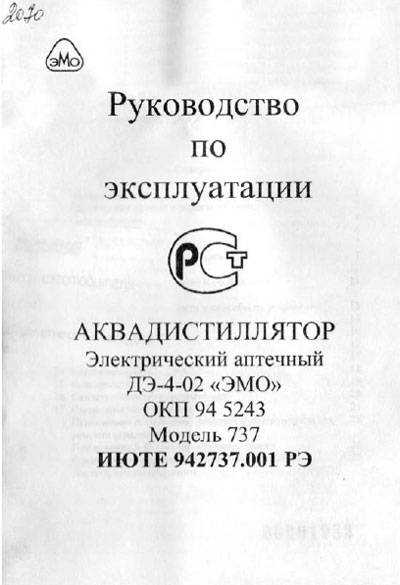

Инструкция по эксплуатации

Инструкция по эксплуатации аквадистиллятора:

1. включает шаги запуска оборудования и его выключения.
2. Поэтапно расписываются пункты общего включения, нагрева, охлаждения и окончания работы.

Регулярная эксплуатация может быть связана с текущими проблемами, устранить которые поможет таблица неисправностей. Они прописаны в паспорте.

При длительном хранении или транспортировке оборудования проводится консервация, когда открытые металлические поверхности очищаются и покрываются пленкой или смазываются антикоррозийным составом. Процесс подготовки представлен в документах на оборудование.

Преимущества и недостатки дистиллятора

Дистиллятор ДЭ 10М имеет сертификаты Государственного реестра медицинских изделий Российской Федерации. Разрешен к установке в медицинских учреждениях любой формы собственности, в химических лабораториях.

Преимущества и недостатки прибора представлены в таблице:

Плюсы

Минусы

температура дистиллята – от комнатой до +80 градусов; автоотключение – исключен перегрев аппарата; основные узлы выполнены из нержавеющей стали; нагревательные элементы заключены в трубки из высококачественной стали; очищает воду от радиоактивных веществ; подготовка к работе – 15–30 минут; срок эксплуатации – минимум 7 лет; дистиллят соответствует ГОСТу

высокое энергопотребление; необходимость подвода 3-х фазного электропитания с соответствующим монтажом; работа и обслуживание производится только специально обученным персоналом; обязательное наличие у персонала допусков для работы с дистиллятором; высокое водопотребление – объем воды на охлаждения составляет 200 л; выход на режим (по отзывам потребителей) – не менее 30 минут; выход на режим при первом включении – до 48 часов

Кроме этого, производитель оснастил аквадистиллятор 3 ТЭНами и укомплектовал запасными нагревательными элементами. Но их в комплект входит всего 2 шт., а не 3 шт. Поэтому при поломке придется приобретать дополнительный ТЭН.

Где купить и по какой примерно стоимости?

Аквадистиллятор ДЭ 4 02 М реализуется центрами по продаже лабораторного оборудования. Прямое приобретение у завода обходится в 37800 руб. без учета доставки.

Популярные магазины:

Фирма	Цена, руб.
NV-Lab центр лабораторного оборудования	30240 (оптовая)/37800(розничная)
Медкомплекс АВК	34355 (без НДС)/34012-33368 (при покупке нас сумму от 50000 и 10000 руб. соответственно)
Медспрос	39320
Яндекс маркет	32500

Продукция завода «Эмо» дороже, чем ТЗМОИ. Цены на аквадистиллятор ДЭ 3 ТЗМОИ Тюменского завода:

Фирма	Цена, руб.
СнабЛаб	21500
STERI	30000

Так как модель снята с производства, можно приобрести лишь остатки продукции, если таковая имеется у поставщика. А также компании предлагают запасные части в аквадистилляторам.

Преимущества и недостатки аквадистиллятора

Потребитель при покупке оценивает не только технические показатели, устройство, но и преимущества изделия.

Аквадистилляторы ДЭ-4 характеризуются достоинствами:

• Работает от сети 220В в отличие от серийных моделей ДЭ-10, ДЭ-25.
• Оснащение датчиком уровня, срабатывающим в случае уменьшения объема жидкости внутри испарительной камеры. Нагрев прибора выключится в автоматическом режиме.
• Основные неисправности связаны с подачей жесткой воды, что можно устранить на этапе подачи.

У устройства есть недостатки:

• Малая производительность, что не подходит для больших лабораторий.
• При долгой ежедневной работе необходимо отключать прибор для слива воды, чтобы качество дистиллята соответствовало нормам.
• При жесткой воде быстро образуется накипь, ухудшающая качество и скорость испарения. Требуется умягчать воду для использования в дистилляторе.
• Дополнительные операции по минерализации, когда необходимо получение питьевой воды.

Аквадистиллятор ДЭ-4 чаще применяется в небольших аптеках, медицинских лабораториях, где дистиллят требуется в небольших количествах. Запускать оборудование для выработки 4 л за час в организациях, специализирующихся на производстве или использовании больших объемов, экономически не выгодно.

Аквадистиллятор ДЭ-10М

Аквадистиллятор электрический ДЭ-10М (в дальнейшем — аквадистиллятор) предназначен для производства дистиллированной воды, отвечающей требованиям действующей Госфармакопеи РФ ФС .2.2.0020.15, путем тепловой перегонки воды, отвечающей требованиям СанПин 2.1.4.1074—01.

Изделие используется в медицинских учреждениях, а также для очистки питьевой воды от радионуклидов в чрезвычайных ситуациях и использования дистиллята в питьевых целях после его минерализации в других учреждениях.

Изделие изготавливают для климатического исполнения УХЛ 4.2 по ГОСТ 15150.

Аквадистиллятор климатического исполнения УХЛ4.2 при эксплуатации устойчив к воздействию температуры от плюс 10 до плюс 35 °С и относительной влажности окружающего воздуха 80% при температуре 25 °С.

Технические характеристики

Технические характеристики

Аквадистиллятор ДЭ-10М

Наименование параметров	Технические данные
Производительность при номинальном напряжении, дм3/ч	10 ± 10%
Род тока	Переменный
Напряжение,  В	380
Частота тока питающей сети,  Гц	50
Потребляемая мощность при номинальном напряжении, кВт	7,5 ± 10%
Расход воды на охлаждение  и питание дм3/ч, не более	200
Габаритные размеры аквадистиллятора, мм в плане высота	325 х 230 518
Габаритные размеры электрощита, мм в плане высота	217 х 169 98
Масса изделия, кг Масса изделия с упаковкой, кг	10,5 12
Удельный расход исходной воды на 1 дм3 получаемой воды, дм3, не более	25
Время установления рабочего режима, мин, не более	30
Коэффициент очистки воды от радионуклидов, не менее	3000

Регистрационная документация

Регистрационная документация

Аквадистиллятор ДЭ-10М

Файл регистрационное удостоверение

Файл сертификат соответствия

Файл лицензия

Положение о гарантии

ПОЛОЖЕНИЕ О ГАРАНТИИ

Гарантийный срок — 12 месяцев со дня ввода изделия в эксплуатацию, но не более 18 месяцев со дня изготовления при условии подключения предприятием (специалистом), имеющим лицензию, и выполнения требований эксплуатации, транспортировки и хранения. При механических повреждениях, изделие ремонту и обслуживанию не подлежит. При проведении гарантийного ремонта гарантийный срок продлевается на 1 месяц.

При возникновении гарантийного случая, заводом-изготовителем будет оперативно, в минимально возможные сроки по согласованию с пользователем оборудования выполнен гарантийный ремонт на производстве завода-изготовителя или будут приняты меры по отгрузке необходимых запасных частей. Гарантийный ремонт изделия производится по предъявлению оформленного гарантийного талона и обязательном предоставлении акта о наступлении случая выхода из строя оборудования с признаками гарантийного ремонта составленного службами пользователя оборудования.

Гарантийный ремонт изделия также может быть осуществлен иным уполномоченным предприятием, за счет предприятия-изготовителя.

В связи с проведенными в 2014 г. усовершенствованиями аквадистилляторов, выпускаемых «Завод «Электромедоборудование», принято решение:

— не комплектовать запасными ТЭНами выпускаемые заводом-изготовителем аквадистилляторы;

Предназначение и условия для эксплуатации

Медицинский аквадистиллятор ДЭ 10М предназначен для получения дистиллированной воды, соответствующей требованиям Госфармакопеи РФ. Эксплуатация прибора проводится при температуре +10–+35 градусов и относительной влажности до 80%.

Правила эксплуатации:

1. Обслуживание и эксплуатация прибора проводится только лицами, прошедшими обучение и инструктаж по технике безопасности.
2. Запрещено включать прибор сразу же после распаковки и установки. Перед первым включением аквадистиллятор должен постоять в помещении не менее 24 часов.
3. Запрещено включать оборудование без заземления. Для заземляющего контура требуется медный провод с сечением 2,5 мм.
4. Во время работы некоторые части прибора могут нагреваться до высоких температур.
5. Качество воды, поступающей в прибор, должно соответствовать требованиям СанПин. Исходное сырье – водопроводная вода. Если она не соответствует санитарно-гигиеническим нормам, то ее предварительно обрабатывают приборами для смягчения.
6. Время непрерывной работы – не более 8 часов. Затем 1 час для охлаждения системы.
7. Техническое обслуживание проводится ежедневно перед началом работы и 1 раз в квартал. Если в качестве сырья используется вода с повышенной минерализацией, то частота обслуживания устанавливается таким образом, чтобы было исключено образование накипи.
8. Использование воды после первого запуска аппарата разрешено только после оценки ее качества. Период стабилизации может достигать 2 суток.
9. Периодически прибор следует очищать от накипи. Для очистки запрещено использовать растворы кислот или щелочей.

Если дистиллят решено применять для питья, то его следует обогатить минеральными добавками – сульфатом магния, солями натрия, фторидами, хлоридами и гидрокарбонатами.

Аквадистилляторы тюменского производства

Второй по значимости российский производитель дистилляторов – «Тюменский завод медицинского оборудования и инструментов» (ТЗМОИ) тоже имеет достаточно давнюю историю. Он был запущен в 1962 году и постоянно наращивал номенклатуру выпускаемой продукции, которая насчитывает свыше 200 наименований, среди которых аквадистилляторы имеют не очень большую долю. После перестройки завод тоже пережил несколько реорганизаций и с 2005 г. находится в составе фармацевтической группы компаний «Фармстандарт».

Иногда возникает некоторая путаница, потому что дистилляторы начального уровня производительности «Завод ЭМО» и «Тюменский завод медицинского оборудования» выпускали под одной маркой «ДЭ 4», несмотря на то, что конструкция их существенно отличается. «ДЭ 4 ТЗМОИ» полностью изготовлен из нержавеющей стали, не имеет пластиковых деталей и полимерного покрытия. Он несколько меньше по размерам и вследствие этого более горячий снаружи во время работы.

Защитное отключение ТЭНов при снижении уровня воды тоже организовано несколько иначе. Если у дистиллятора производства «Завод Электромедоборудования Санкт-Петербург» при уменьшении уровня воды и опускается поплавок, размыкающий микровыключатель или геркон, то в «ДЭ 4 ТЗМОИ» используется контакт электрода с поверхностью воды. Электронный блок управления у аквадистилляторов производства «ТЗМОИ» прикреплен к корпусу, а у дистилляторов «Завода ЭМО» – выносной и крепится на стене. Более производительные дистилляторы, выпускаемые в Тюмени, имеют другую маркировку. Модели «АЭ 10», «АЭ 25» являются аналогами «ДЭ 10» и «ДЭ 25» по производительности, но конструктивно подобны «ДЭ 4 ТЗМОИ».

Планируя покупку дистилляторов «АЭ 10», «АЭ 25» или «ДЭ 4 ТЗМОИ», следует учесть, что в 2013 г. «Тюменский завод медицинского оборудования» получил разрешительные документы на новые дистилляторы PHS Aqua 4, PHS Aqua 10, PHS Aqua 25 и перешел на их выпуск, а продажа предыдущих моделей осуществляется из складских запасов. Аквадистилляторы серии PHS Aqua, имея ту же производительность, отличаются меньшим потреблением охлаждающей воды и электричества и отсутствием горячих наружных поверхностей корпуса.

Возможные неисправности и пути их устранения

По паспорту изготовителя устройство рассчитано на определенное число часов непрерывной работы. При своевременно обслуживании оборудование служит 5 или 7 лет применительно марке. Существуют методы устранения на месте часто проявляющихся поломок.

Возникшее внешнее проявление на предмет поломки	Причина	Метод устранения
Не загорается зеленый индикатор «Сеть»	Перегорела лампа. Перегорела плавкая вставка предохранителя.	Замена лампы. Замена плавкой вставки.
Не загорается красный индикатор «Нагрев»	Перегорела лампа. Датчик нагрева не сработал.	Замена лампы. Настроить датчик путем снятия колпака и проверки срабатывания оптопары или цепи его соединения с питающим щитком.
Производительность ниже 3,0 дм3/ч	Появилась накипь на ТЭНах. Сгорел нагреватель.	Очистить от накипи механическим способом. Вынуть старый нагреватель и заменить.
Перелив воды через уравнитель	Перегнут переливной шланг. Чрезмерная подача воды.	Удалить перегиб. Снизить скорость подачи воды.

При любых работах с прибором необходимо отключить его от сети. Когда пользователь самостоятельно не может устранить неисправность или аквадистиллятор отказал, обращаются к специалистам ремонтных предприятий.

При других видах поломок следует обратиться в специализированный центр ремонта или задуматься о приобретении нового дистиллятора:

• Уменьшение производительности свыше 25% от установленного значения в режиме нормальной эксплуатации.
• Поломка уравнителя (датчик автоматического поддержания воды).
• Нарушение защиты от поражения током.

Данные неисправности чаще проявляются при приближении к максимальному сроку эксплуатации.

Состав аппарата

Эксплуатация связана с образованием конденсированного пара, который ранее был отсепарирован.

Основные узлы моделей Дэ-4:

1. Испаритель, содержащий сепараторы.
2. Конденсатор.
3. Электронагреватели.
4. Уравнитель.
5. Датчик уровня воды.
6. Электрощит.

Прибор имеет основание для надежной фиксации емкости. Подача тока осуществляется из щитка, входящего в комплект поставки. Схема образования дистиллята:

• Поступившая в аквадистиллятор вода нагревается в испарителе до кипения.
• Полученный пар проходит через сепараторы в конденсатор.
• После конденсации вода вытекает через ниппель в основании.

Водопроводная вода поступает через штуцер в конденсатор постоянно. После она переходит в уравнитель, из которого вытекает в испаритель, когда он заполняется водой. При кипении недостаток компенсируется из уравнителя, а основная часть сливается в канализацию по установленной отводной трубке.

Для стекания образующихся при отпотевании стенки капель предусмотрен ниппель в основании прибора.

Технические характеристики

Технические характеристики – это совокупность качественных и количественных параметров изделия, описывающих его эксплуатационные качества. Они представлены в таблице:

Параметр	Технические характеристики
Производительность	10 л/ч
Вид тока, напряжение и его частота	Работает от переменного тока с напряжением 380 В, частота 50 Гц
Мощность	7,5 кВт/ч
Размеры (длина, ширина, высота)	325х230х518 мм
Масса без коробки	10,5 кг
Расход воды на получение 1 л дистиллята	25 л
Расход воды на охлаждение	200 л
Время выхода на заявленную продуктивность	30 минут
Средняя наработка на отказ	3500 часов

Нагревательным элементом в аквадистилляторе ДЭ 10М является трубчатый электронагреватель ИЮТЕ 681817 с диаметром втулки 1,4 см. Мощность ТЭНа составляет 2,5 кВт.
