Описание, инструкция по эксплуатации, плюсы и минусы аквадистиллятора дэ 10

Дэ 10 спб дистиллятор инструкция

Преимущества и недостатки дистиллятора

Дистиллятор ДЭ 10М имеет сертификаты Государственного реестра медицинских изделий Российской Федерации. Разрешен к установке в медицинских учреждениях любой формы собственности, в химических лабораториях.

Преимущества и недостатки прибора представлены в таблице:

Плюсы Минусы
температура дистиллята – от комнатой до +80 градусов;

автоотключение – исключен перегрев аппарата;

основные узлы выполнены из нержавеющей стали;

нагревательные элементы заключены в трубки из высококачественной стали;

очищает воду от радиоактивных веществ;

подготовка к работе – 15–30 минут;

срок эксплуатации – минимум 7 лет;

дистиллят соответствует ГОСТу

высокое энергопотребление;

необходимость подвода 3-х фазного электропитания с соответствующим монтажом;

работа и обслуживание производится только специально обученным персоналом;

обязательное наличие у персонала допусков для работы с дистиллятором;

высокое водопотребление – объем воды на охлаждения составляет 200 л;

выход на режим (по отзывам потребителей) – не менее 30 минут;

выход на режим при первом включении – до 48 часов

Кроме этого, производитель оснастил аквадистиллятор 3 ТЭНами и укомплектовал запасными нагревательными элементами. Но их в комплект входит всего 2 шт., а не 3 шт. Поэтому при поломке придется приобретать дополнительный ТЭН.

Предназначение и условия для эксплуатации

Медицинский аквадистиллятор ДЭ 10М предназначен для получения дистиллированной воды, соответствующей требованиям Госфармакопеи РФ. Эксплуатация прибора проводится при температуре +10–+35 градусов и относительной влажности до 80%.

Правила эксплуатации:

  1. Обслуживание и эксплуатация прибора проводится только лицами, прошедшими обучение и инструктаж по технике безопасности.
  2. Запрещено включать прибор сразу же после распаковки и установки. Перед первым включением аквадистиллятор должен постоять в помещении не менее 24 часов.
  3. Запрещено включать оборудование без заземления. Для заземляющего контура требуется медный провод с сечением 2,5 мм.
  4. Во время работы некоторые части прибора могут нагреваться до высоких температур.
  5. Качество воды, поступающей в прибор, должно соответствовать требованиям СанПин. Исходное сырье – водопроводная вода. Если она не соответствует санитарно-гигиеническим нормам, то ее предварительно обрабатывают приборами для смягчения.
  6. Время непрерывной работы – не более 8 часов. Затем 1 час для охлаждения системы.
  7. Техническое обслуживание проводится ежедневно перед началом работы и 1 раз в квартал. Если в качестве сырья используется вода с повышенной минерализацией, то частота обслуживания устанавливается таким образом, чтобы было исключено образование накипи.
  8. Использование воды после первого запуска аппарата разрешено только после оценки ее качества. Период стабилизации может достигать 2 суток.
  9. Периодически прибор следует очищать от накипи. Для очистки запрещено использовать растворы кислот или щелочей.

Если дистиллят решено применять для питья, то его следует обогатить минеральными добавками – сульфатом магния, солями натрия, фторидами, хлоридами и гидрокарбонатами.

Аквадистилляторы производства ПФ «Ливам», г.Белгород

ПФ «Ливам» (г. Белгород) специализируется на производстве медицинских электрических аквадистилляторах, бидистилляторов, установках для получения воды аналитического качества и сборников для хранения очищенной воды.

Впускаются следующие модели приборов:

  • аквадистилляторы серии АЭ производительностью 4, 5, 10, 15 и 25 л/час для получения дистиллированной воды с удельной электропроводностью не более 2,0 мкСм/см.
  • бидистилляторы серии БЭ для производства дистиллированной и бидистиллированной воды производительностью 2 и 4 л/час. Получаемая вода имеет следующие значения УЭП: дистиллированная вода —  2-3 мкСм/см, бидистиллированная вода – 1,0-1,2 мкСм/см.
  • аквадистилляторы серии АЭ со встроенным водосборником. Выпускаются модели производительностью 4 и 10 л/час. УЭП получаемой воды – 1,5-1,8 мкСм/см.
  • аквадистилляторы серий АДЭ и ДЭ производительностью от 40 до 210 л/час. УЭП получаемой воды не более 3,5 мкСм/см.
  • установки для получения воды аналитического качества УПВА производительностью 5, 15, 25 л/час (УЭП – 0,9-1,0 мкСм/см)
  • установки для получения сверхчистой воды УПВА (0,05 мкСм/см) производительностью 3 л/час.
  • сборники для хранения очищейнной воды объемом от 30 до 500 литров.

Основные технические характеристики:

Параметр АЭ-4 АЭ-5 АЭ-10 АЭ-15 АЭ-25
Производительность, л/ч: 4 5 10 15 25
Напряжение, В 220 220 380 380 380
Потребляемая мощность, кВт 3,0 3,5 7,2 9 16,2
Расход исходной воды, л/ч 30 36 75 110 180
Габаритные размеры, мм 260*215*370 260*215*370 335*275*460 335*275*460 365*310*580
Масса, кг 6,5 6,5 11 11 16
Ориентировочная цена, руб. 25 500 25 800 33 000 33 300 41 000
Примечание: значение производительности и расхода воды могут отклоняться в пределах 10%.

Особенности приборов:

  • Корпус и основные детали изготовлены из зеркальной нержавеющей стали;
  • Удобство обслуживания и визуального контроля образования накипи обеспечивается быстроразборной конструкцией;
  • По желанию заказчика возможно изготовление приборов с раздельными контурами подачи воды на испарение и охлаждение;
  • Автоматический контроль уровня воды в камере испарения, автоматическое отключение ТЭНов при понижении уровня воды, автоматическое отключение дистиллятора при наполнении водосборника;
  • Возможность установки съемного охладителя дистиллята (охлаждение примерно до 40 гр.С).
  • Настольное исполнение и возможность настенного крепления при использовании специального кронштейна (в комплект не входит)

Основные технические характеристики дистилляторов Ливам со встроенным водосборником:

Параметр АЭ-4/8 АЭ-10/20
Производительность, л/ч: 4 10
Ёмкость бака-накопителя, л 9 20
Напряжение, В 220 380
Потребляемая мощность, кВт 3,0 7,2
Расход исходной воды, л/ч 30 75
Габаритные размеры, мм 290х320х570 425х425х775
Масса, кг 13,5 22,8
Ориентировочная цена, руб. 38 500 59 500
УЭП получаемой воды 1,5-1,8 мкСм/см. 1,5-1,8 мкСм/см.

Примечание: значение производительности и расхода воды могут отклоняться в пределах 10%.

АЭ с водосборником

Особенности приборов:

  • Аквадистиллятор и водосборник объединены в одну систему
  • Моноблок выполнен из нержавеющей стали, имеет регулируемые опоры, предусмотрено настольное и настенное размещение.
  • Наличие защитных панелей из нержавеющей стали для предотвращения контакта персонала с нагретыми элементами оборудования
  • Автоматический контроль уровня воды в камере испарения, отключение подачи воды и электричества при заполнении водосборника

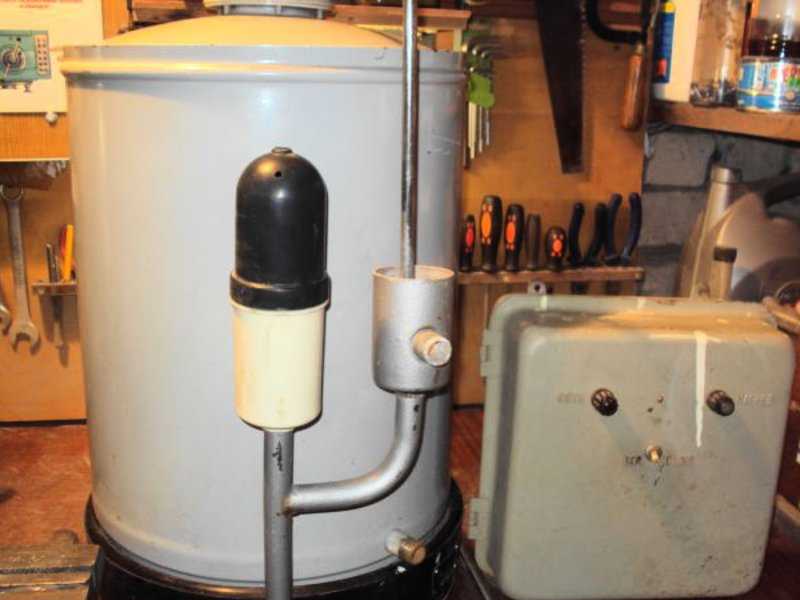

Состав аппарата

Эксплуатация связана с образованием конденсированного пара, который ранее был отсепарирован.

Основные узлы моделей Дэ-4:

  1. Испаритель, содержащий сепараторы.
  2. Конденсатор.
  3. Электронагреватели.
  4. Уравнитель.
  5. Датчик уровня воды.
  6. Электрощит.

Прибор имеет основание для надежной фиксации емкости. Подача тока осуществляется из щитка, входящего в комплект поставки.Схема образования дистиллята:

  • Поступившая в аквадистиллятор вода нагревается в испарителе до кипения.
  • Полученный пар проходит через сепараторы в конденсатор.
  • После конденсации вода вытекает через ниппель в основании.

Водопроводная вода поступает через штуцер в конденсатор постоянно. После она переходит в уравнитель, из которого вытекает в испаритель, когда он заполняется водой. При кипении недостаток компенсируется из уравнителя, а основная часть сливается в канализацию по установленной отводной трубке.

Для стекания образующихся при отпотевании стенки капель предусмотрен ниппель в основании прибора.

Заводы-изготовители

Аквадистилляторы серии ДЭ выпускаются несколькими производителями в Российской Федерации и за рубежом.

Российские производители

В России аппараты этой серии выпускает завод «ЭМО», расположенный в Санкт-Петербурге и АО «Тюменский завод медицинского оборудования и инструментов».

Преимущества продукции «ЭМО»:

  • качество;
  • длительный срок гарантии;
  • наличие запасных ТЭНов в комплекте к аквадистиллятору;
  • дистиллят соответствует ГОСТу;
  • сфера применения – медицинские учреждения, промышленность.

Минусом оборудования этого производителя является высокие затраты воды на охлаждение прибора на единицу дистиллята.

Преимуществами продукции ТЗМОИ является соответствие ГОСТу готового дистиллята, низкое по сравнению с продукцией «ЭМО» потребление воды.

Минусы – это участие предприятия в уголовном скандале. Был выявлен факт закупки запчастей, не отвечающих требованиям государственных стандартов. Кроме этого, в ходе проверки установлено, что руководство предприятие реализовывало несертифицированную продукцию под торговой маркой ТЗМОИ.

Иностранные аналоги

Известным производителем аквадистилляторов серии ДЭ является концерн MICROmed. Производственные мощности расположены в КНР.

Преимущества оборудования MICROmed:

  • производительность для некоторых моделей выше, чем у их аналогов российского производства;
  • более экономичный расход воды на охлаждение;
  • вес оборудования ниже аналогов российского производства.

Минусы – потребляемая мощность многих приборов значительно выше, чем у продукции завода «ЭМО».

Аквадистилляторы серии ДЭ выпускает завод СЗМО. Производственные мощности расположены в Украине. Преимущества оборудования – экономичность. Потребление прибором электроэнергии несколько ниже, чем у продукции MICROmed или «ЭМО».

Обратите внимание! Отрицательные отзывы о продукции этого производителя отсутствуют. Минусом является то, что завод не проводит отгрузку оборудования заказчикам из России.

Технические характеристики

Лабораторный аквадистиллятор ДЭ-4 по своим техническим параметрам является популярной моделью, так как позволяет получить на выходе большой объем воды за малое время. Технические параметры моделей разных производителей представлены в таблице:

Параметр ДЭ 4 02 М ДЭ 4 02 ТЗМОИ
Производительность, л/ч 4,0 4,0
Потребляемая мощность, кВт 3,0 3,2
Скорость расхода воды, л/ч 40,0 70
Подаваемый ток Однофазный переменный Однофазный переменный
Питание от сети, В 220 220
Рабочий режим, мин. 30 10
Электробезопасность 1 класс 1 класс
Наработка на отказ, ч 3500 2500
Расход воды на охлаждение, дм3/ч 100 160
ТЭНы Из нержавеющей стали с латунными втулками Трубчатый медный 2 кВт
Вес, кг 10,5 10,0
Размеры (ДхШхВ), мм 325х230х518 428х170х200
Средний срок эксплуатации, лет 7 5

Производительность аквадистиллятора ДЭ -4 меняется в зависимости от скорости входящей в испаритель воды и ее качества. Поэтому возможно увеличение или понижение на 10%.

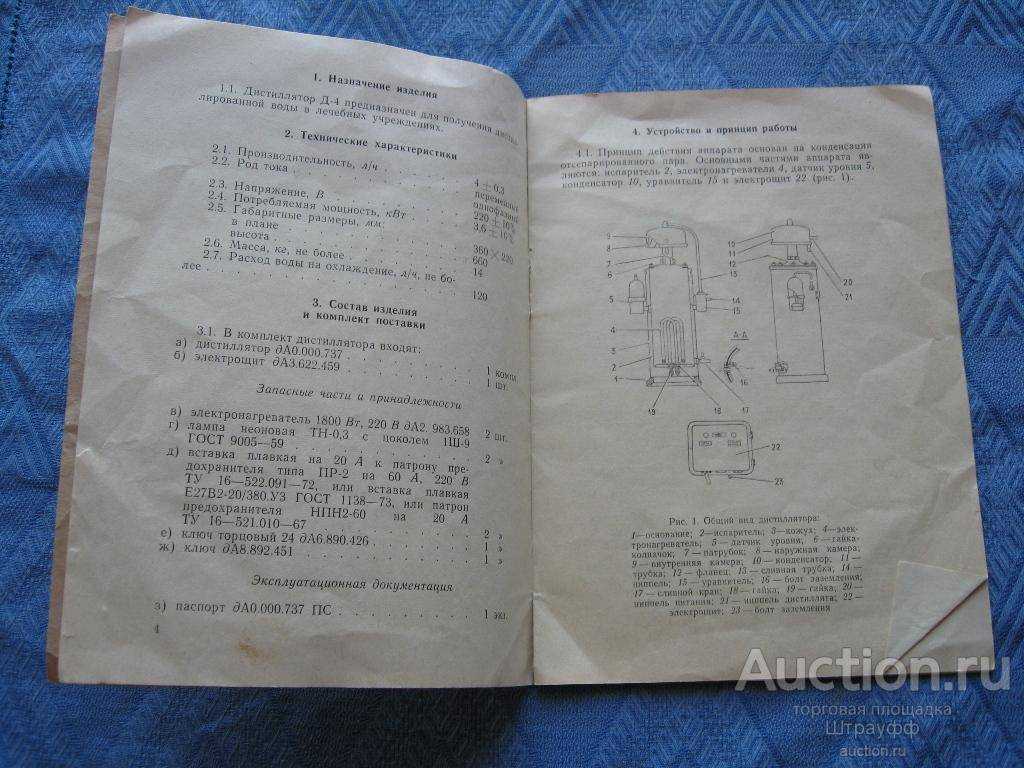

Паспорт прибора

В паспортах обоих моделей аквадистилляторов описываются:

  • технические характеристики,
  • принцип работы,
  • устройство
  • правила обслуживания.

В нем можно найти электрическую и общую схему прибора. Для удобства представлен пункт с подключением оборудования к сети и настройкой уравнителя.

  1. Скачать паспорт к модели ДЭ-4 02
  2. Скачать паспорт и инструкцию по эксплуатации к модели ДЭ 4 02 ТЗМОИ

Преимущества и недостатки аквадистиллятора

Потребитель при покупке оценивает не только технические показатели, устройство, но и преимущества изделия.

Аквадистилляторы ДЭ-4 характеризуются достоинствами:

  • Работает от сети 220В в отличие от серийных моделей ДЭ-10, ДЭ-25.
  • Оснащение датчиком уровня, срабатывающим в случае уменьшения объема жидкости внутри испарительной камеры. Нагрев прибора выключится в автоматическом режиме.
  • Основные неисправности связаны с подачей жесткой воды, что можно устранить на этапе подачи.

У устройства есть недостатки:

  • Малая производительность, что не подходит для больших лабораторий.
  • При долгой ежедневной работе необходимо отключать прибор для слива воды, чтобы качество дистиллята соответствовало нормам.
  • При жесткой воде быстро образуется накипь, ухудшающая качество и скорость испарения. Требуется умягчать воду для использования в дистилляторе.
  • Дополнительные операции по минерализации, когда необходимо получение питьевой воды.

Разница между моделями 02 М и 4 02 ТЗМОИ

Основное отличие в фирме-изготовителе. Электрический аквадистиллятор ДЭ-4 02 производится Санкт-Петербургским заводом «Электромедоборудование». Модель ДЭ 4 02 ТЗМОИ выпускается ОАО «Тюменский завод медицинского оборудования».

Другие отличительные качества:

  • Модель завода «ЭМО» изготавливается из нержавеющей, но имеет пластик на внешней поверхности.Продукция Тюменского предприятия полностью из нержавеющей стали, поэтому нагревается внешне больше.
  • Разница между устройством защитного отключения ТЭНов, когда ДЭ-4 02 М содержит размыкающий микровыключатель, а модификация ДЭ-4 02 ТЗМОИ — контакт электрода с поверхностью воды.
  • Электронный блок у первой модели вынесен, вторая модель оснащена прикрепленным к корпусу элементом.
  • У продукции ТЗМОИ меньший расход воды на охлаждение (70 л/ч).
  • Модель завода «ЭМО» потребляет меньше электроэнергии на 0,2 кВт.

Обе модели требуют соответствия норм поступающей воды. Принцип работы у них одинаков. Стоимость изделий Санкт-Петербургского завода выше в сравнении с дистилляторами Тюменского предприятия.

Инструкция по эксплуатации

В комплект к аквадистиллятору входит паспорт прибора и инструкция по эксплуатации в виде книжки формата А5. В ней описаны комплектность, правила подготовки и работы прибора, его возможные неисправности.

Основные положения инструкции:

  1. Назначение и технические характеристики прибора.
  2. Состав комплекта и меры безопасности при работе с аквадистиллятором.
  3. Устройство и работа устройства.
  4. Подготовка к работе.
  5. Правила технического обслуживания.
  6. Часто встречающиеся неисправности, правила ремонта.
  7. Транспортировка и хранение.
  8. Паспорт, акт приемки изделия и гарантии производителя.

Инструкция по эксплуатации

Инструкция по эксплуатации аквадистиллятора:

  1. включает шаги запуска оборудования и его выключения.
  2. Поэтапно расписываются пункты общего включения, нагрева, охлаждения и окончания работы.

Регулярная эксплуатация может быть связана с текущими проблемами, устранить которые поможет таблица неисправностей. Они прописаны в паспорте.

При длительном хранении или транспортировке оборудования проводится консервация, когда открытые металлические поверхности очищаются и покрываются пленкой или смазываются антикоррозийным составом. Процесс подготовки представлен в документах на оборудование.

Возможные неисправности и пути их устранения

По паспорту изготовителя устройство рассчитано на определенное число часов непрерывной работы. При своевременно обслуживании оборудование служит 5 или 7 лет применительно марке. Существуют методы устранения на месте часто проявляющихся поломок.

Возникшее внешнее проявление на предмет поломки Причина Метод устранения
Не загорается зеленый индикатор «Сеть» Перегорела лампа.

Перегорела плавкая вставка предохранителя.

Замена лампы.

Замена плавкой вставки.

Не загорается красный индикатор «Нагрев» Перегорела лампа.

Датчик нагрева не сработал.

Замена лампы.

Настроить датчик путем снятия колпака и проверки срабатывания оптопары или цепи его соединения с питающим щитком.

Производительность ниже 3,0 дм3/ч Появилась накипь на ТЭНах.

Сгорел нагреватель.

Очистить от накипи механическим способом.

Вынуть старый нагреватель и заменить.

Перелив воды через уравнитель Перегнут переливной шланг.

Чрезмерная подача воды.

Удалить перегиб.

Снизить скорость подачи воды.

При любых работах с прибором необходимо отключить его от сети. Когда пользователь самостоятельно не может устранить неисправность или аквадистиллятор отказал, обращаются к специалистам ремонтных предприятий.

При других видах поломок следует обратиться в специализированный центр ремонта или задуматься о приобретении нового дистиллятора:

  • Уменьшение производительности свыше 25% от установленного значения в режиме нормальной эксплуатации.
  • Поломка уравнителя (датчик автоматического поддержания воды).
  • Нарушение защиты от поражения током.

Данные неисправности чаще проявляются при приближении к максимальному сроку эксплуатации.

Аквадистиллятор ДЭ-10М

Аквадистиллятор электрический ДЭ-10М (в дальнейшем — аквадистиллятор) предназначен для производства дистиллированной воды, отвечающей требованиям действующей Госфармакопеи РФ ФС .2.2.0020.15, путем тепловой перегонки воды, отвечающей требованиям СанПин 2.1.4.1074—01.

Изделие используется в медицинских учреждениях, а также для очистки питьевой воды от радионуклидов в чрезвычайных ситуациях и использования дистиллята в питьевых целях после его минерализации в других учреждениях.

Изделие изготавливают для климатического исполнения УХЛ 4.2 по ГОСТ 15150.

Аквадистиллятор климатического исполнения УХЛ4.2 при эксплуатации устойчив к воздействию температуры от плюс 10 до плюс 35 °С и относительной влажности окружающего воздуха 80% при температуре 25 °С.



Технические характеристики

Технические характеристики

Аквадистиллятор ДЭ-10М

Наименование параметров

Технические данные

Производительность при номинальном напряжении, дм3/ч

10 ± 10%

Род тока

Переменный

Напряжение,  В

380

Частота тока питающей сети,  Гц

50

Потребляемая мощность при номинальном напряжении, кВт

7,5 ± 10%

Расход воды на охлаждение  и питание дм3/ч, не более

200

Габаритные размеры аквадистиллятора, мм

в плане

высота

325 х 230

518

Габаритные размеры электрощита, мм

в плане

высота

217 х 169

98

Масса изделия, кг

Масса изделия с упаковкой, кг

10,5

12

Удельный расход исходной воды на 1 дм3 получаемой воды, дм3, не более

25

Время установления рабочего режима, мин, не более

30

Коэффициент очистки воды от радионуклидов, не менее

3000

Регистрационная документация

Регистрационная документация

Аквадистиллятор ДЭ-10М

Файл регистрационное удостоверение

Файл сертификат соответствия

Файл лицензия

Положение о гарантии

ПОЛОЖЕНИЕ О ГАРАНТИИ

Гарантийный срок — 12 месяцев со дня ввода изделия в эксплуатацию, но не более 18 месяцев со дня изготовления при условии подключения предприятием (специалистом), имеющим лицензию, и выполнения требований эксплуатации, транспортировки и хранения. При механических повреждениях, изделие ремонту и обслуживанию не подлежит. При проведении гарантийного ремонта гарантийный срок продлевается на 1 месяц.

При возникновении гарантийного случая, заводом-изготовителем будет оперативно, в минимально возможные сроки по согласованию с пользователем оборудования выполнен гарантийный ремонт на производстве завода-изготовителя или будут приняты меры по отгрузке необходимых запасных частей. Гарантийный ремонт изделия производится по предъявлению оформленного гарантийного талона и обязательном предоставлении акта о наступлении случая выхода из строя оборудования с признаками гарантийного ремонта составленного службами пользователя оборудования.

Гарантийный ремонт изделия также может быть осуществлен иным уполномоченным предприятием, за счет предприятия-изготовителя.

В связи с проведенными в 2014 г. усовершенствованиями аквадистилляторов, выпускаемых «Завод «Электромедоборудование», принято решение:

— не комплектовать запасными ТЭНами выпускаемые заводом-изготовителем аквадистилляторы;

Где купить и по какой примерно стоимости?

Аквадистиллятор ДЭ 4 02 М реализуется центрами по продаже лабораторного оборудования. Прямое приобретение у завода обходится в 37800 руб. без учета доставки.

Популярные магазины:

Фирма Цена, руб.
NV-Lab центр лабораторного оборудования 30240 (оптовая)/37800(розничная)
Медкомплекс АВК 34355 (без НДС)/34012-33368 (при покупке нас сумму от 50000 и 10000 руб. соответственно)
Медспрос 39320
Яндекс маркет

Продукция завода «Эмо» дороже, чем ТЗМОИ. Цены на аквадистиллятор ДЭ 3 ТЗМОИ Тюменского завода:

Фирма Цена, руб.
СнабЛаб 21500
STERI 30000

Так как модель снята с производства, можно приобрести лишь остатки продукции, если таковая имеется у поставщика. А также компании предлагают запасные части в аквадистилляторам.

Понравилась статья? Поделиться с друзьями:
Meridian-complex
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
