Как мы сделали систему автополива на даче

Подготовка материалов и инструментов

Перед тем как приступить к созданию чертежа инжектора для капельного полива, необходимо подготовить все необходимые материалы и инструменты. В таблице ниже приведен полный список необходимых компонентов и инструментов для работы:

Материалы	Инструменты
1. Пластиковая трубка диаметром 5 мм	1. Линейка
2. Пластиковые соединители для трубки диаметром 5 мм	2. Карандаш
3. Капельницы для полива	3. Резиновые перчатки
4. Клеевой пистолет и клей	4. Ножницы
5. Прокладка для герметизации соединений	5. Штангенциркуль
6. Пластиковый ящик для размещения инжектора	6. Паяльная лента
	7. Паяльник

Как собрать?

Возьмите бочку и сделайте в ней 2 отверстия для датчиков уровня воды. Датчик максимального уровня должен находится в 10–15 сантиметрах от верхнего края, датчик минимального – примерно на середине бочки. Установите датчики в отверстия.

Нижний датчик будет включать насос при низком уровне воды. Верхний датчик будет отключать насос. Так вы сможете поддерживать постоянный уровень воды и продлите срок службы насоса.

Возьмите датчик скорости потока жидкости и подключите к нему шланг от насоса. Шланг должен иметь на конце гайку с трубной резьбой ½ дюйма

Обратите внимание, на корпусе датчика изображена стрелка, показывающая направление движения воды. В данном случае стрелка должна показывать в направлении от насоса к бочке

К другой стороне датчика присоедините такой же шланг с гайкой на конце.

Возьмите Iskra JS и установите на неё Troyka Shield.

Подключите реле в форм-факторе тройка модуль через трехпроводной шлейф мама-мама к Troyka Shield к пину .

Возьмите герметичный короб, разместите в нем Iskra JS и реле. Для подключения насоса и датчиков вам потребуется сделать отверстия в коробке. Сделайте их минимально возможного размера. Сделайте отверстия для шлейфов двух датчиков уровня, датчика скорости потока жидкости и розетки питания насоса.

Проденьте в отверстия шлейфы от каждого датчика. Подключите шлейф от нижнего датчика уровня к пину , а верхнего — к пину . Шлейф датчика скорости потока жидкости подключите к пину .

Теперь подведите питание к компонентам устройства. Возьмите удлинитель с вилкой на конце и зафиксируйте контакты в клеммнике.

Аккуратно разберите блок питания на 5 Вольт. Подключите проводами питание 220 Вольт, а USB-кабель USB — к Iskra JS.

Возьмите настенную розетку. Разберите её, подведите к одному гнезду розетки провод от клеммника. Второй провод подключите через реле. Один провод на реле подключите к центральной клемме, а второй к клемме NC, что означает «нормально разомкнутый» — напряжение на розетке будет при установленном высоком логическом уровне на Iskra JS.

Закройте крышку герметичной коробки и закрепите её на бочке.

Подключите вилку насоса к розетке.

Полив из медицинских капельниц

Создание системы полива из медицинских капельниц своими руками — это бюджетный и креативный подход к обеспечению растений оптимальным увлажнением. В данной инструкции, я расскажу, как легко и эффективно создать капельный полив, используя доступные материалы, такие как медицинские капельницы.

Инструкция по созданию капельного полива из медицинских капельниц:

Подготовка материалов

1. Получите медицинские капельницы: обратитесь в ближайшую аптеку или медицинский центр, чтобы приобрести медицинские капельницы. Часто их можно получить бесплатно или за символическую плату.
2. Шланги и трубки: приобретите гибкие шланги и трубки, которые будут использованы для соединения капельниц и обеспечения подачи воды от источника к растениям.
3. Фиксаторы и крепления: закупите необходимые фиксаторы или крепления, которые позволят закрепить капельницы на нужном расстоянии от растений.
4. Источник воды: убедитесь, что у вас есть доступ к источнику воды, который можно использовать для подачи влаги через систему капельного полива.

Подготовка капельниц

• Очистите медицинские капельницы: перед использованием тщательно промойте капельницы теплой водой, чтобы удалить остатки медицинских растворов и обеззараживающих средств.
• Протестируйте поток: убедитесь, что капельницы обеспечивают равномерный поток воды без засоров или утечек.

Монтаж системы капельного полива

1. Соедините капельницы с шлангами: используйте фиксаторы и крепления для закрепления капельниц на гибких шлангах в нужных местах.
2. Подключите шланги к источнику воды: прокладывайте шланги от источника воды к месту, где расположены растения, которые требуется поливать.

Тестирование и настройка

• Проверьте систему: откройте воду на источнике и протестируйте капельный полив, убедившись, что вода равномерно подается к растениям через капельницы.
• Корректировка потока: при необходимости регулируйте интенсивность потока воды, настраивая капельницы или используя клапаны на шлангах.

Поздравляю, теперь у вас есть самодельная система капельного полива из медицинских капельниц! Этот простой и доступный способ позволит вам обеспечить растения регулярным и эффективным поливом, способствуя их здоровью и росту. Регулярно проверяйте систему и поддерживайте ее в рабочем состоянии, чтобы наслаждаться красотой вашего ухоженного сада или огорода.

Изготовление основной части инжектора

Для изготовления основной части инжектора вам потребуются следующие материалы и инструменты:

Материалы	Инструменты
Прозрачная трубка	Нож для резки
Пластиковые фитинги	Отвертка
Резиновое уплотнительное кольцо	Паяльная лампа
Клей для пластиков	Лемешок

Шаги по изготовлению основной части инжектора:

1. Измерьте и отрежьте нужный размер трубки с помощью ножа для резки.
2. Установите пластиковые фитинги на трубку так, чтобы получить желаемую форму инжектора.
3. При необходимости, при помощи паяльной лампы разогрейте концы трубки и фитингов, чтобы они стали более пластичными и легко соединялись.
4. Соедините трубку с фитингами, плотно затянув их винтами или другими крепежными элементами.
5. Установите резиновое уплотнительное кольцо в соответствующий отверстие фитинга, чтобы обеспечить герметичность инжектора.
6. При необходимости, используйте клей для пластиков, чтобы закрепить фитинги на месте.

Теперь основная часть инжектора готова!

Подготовка капельного полива

Перед началом установки капельного полива необходимо провести подготовительные работы:

1. Выбор места установки системы полива. Выберите участок с удобным доступом к воде и растениям, где не будет нарушена система полива при проведении земляных работ.
2. Определение потребности в воде. Подумайте о том, сколько воды необходимо растениям. Это позволит правильно рассчитать количество и длину капельниц и определить расстояние между ними.
3. Проведение земляных работ. Сделайте необходимые ямы или траншеи для размещения труб и капельников. Учтите глубину заложения, чтобы избежать повреждений системы при использовании инструментов во время садовых работ.
4. Подведение водопровода. Подключите систему к водопроводу или установите резервуар для сбора и хранения воды в начале или конце системы. Установите фильтр, чтобы предотвратить засорение капельниц и сохранить их работоспособность на долгое время.
5. Установка капельных лент или капельников. Равномерно укладывайте капельницы или капельные ленты вдоль рядов растений. Оцените расстояние между ними, чтобы обеспечить оптимальный режим полива. Закрепите капельницы или ленты с помощью специальных фиксаторов.
6. Настройка системы полива. Проверьте наличие правильного давления в системе и регулируйте его с помощью регуляторов на форсунках или штуцерах. Протестируйте систему на наличие утечек и исправьте их при необходимости.

Следуя этим шагам, вы сможете правильно подготовить и установить капельный полив, который обеспечит эффективный и экономичный полив ваших растений.

Монтаж капельного полива

Если рассматривать монтаж систем капельного полива, то он не имеет существенных отличий от сборки обычной системы орошения, за исключением, конечно, применяемого оборудования. Особой сложности при монтаже не возникает, шланги и капельницы устанавливаются на поверхности земли.

Вначале проводят укладку капельной ленты или шланга, затем подключается узел управления, после чего система запускается. Если используется глухой шланг, то прокалываются отверстия, в которые устанавливаются капельницы. При создании же сложных систем еще добавляется монтаж капельных фитингов. Самым простым в установке является ленточный капельный полив, при монтаже которого используются специальные ленты.

При этом обязательно учесть, что щелевая лента капельного полива требует хорошей фильтрации подаваемой воды, поэтому, перед ее приобретением следует ознакомиться с рекомендованной производителем фильтрацией. Как видно из вышесказанного, капельный полив самому обустроить не так уж сложно. Если заинтересовал этот вопрос и принято решение установить на своем участке капельный полив — давление нужно поддерживать не более 2 атм, иначе может нарушиться вся система.

Какие материалы понадобятся для изготовления инжектора для капельного полива

Для изготовления инжектора для капельного полива вам понадобятся следующие материалы:

• Трубка для капельного полива: выберите трубку определенного диаметра, которая подходит под ваши нужды. Обычно используются пластиковые или капельницы из волоконно-полиэтиленового материала.
• Капельные соединители: понадобятся для соединения трубок и создания капельных линий. Выберите соединители, которые подходят к выбранным трубкам.
• Распылители: используются для создания капель полива. Выберите распылители с нужным радиусом полива и расположением капельных отверстий.
• Фильтр: необходим для удаления загрязнений из воды, которая поступает в систему полива. Выберите фильтр, который соответствует размерам трубки и потоку воды.
• Дренажный клапан: используется для контроля и регулировки потока воды. Выберите дренажный клапан, который соответствует потребностям вашей системы полива.
• Клей или герметик: понадобятся для герметизации соединений и предотвращения утечек в системе полива.

При изготовлении инжектора для капельного полива важно правильно подобрать все материалы, чтобы система работала эффективно и безопасно

Бюджетный вариант полива

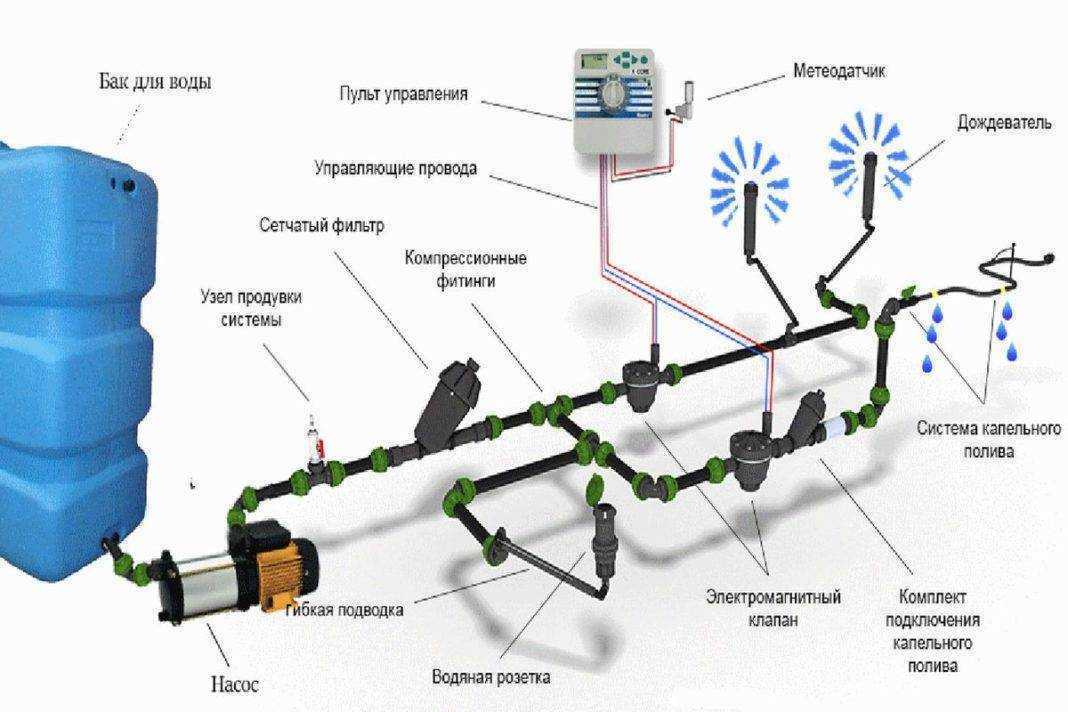

Пример схемы капельного поливаПример схемы капельного поливаСхема простого капельного поливаСистема капельного полива

Нет необходимости в обустройстве масштабного автоматического полива? Тогда используйте простой бюджетный вариант на основе бочки.

Первый шаг

Делаем подставку для бочки. Используем профилированную трубу или швеллер. Оптимальная высота опоры – 1,5-2 м. Опорные стойки должны быть наклонены друг к другу под таким углом, чтобы размеры верхней рамы позволяли устойчиво уложить нашу бочку. Соединяем опоры горизонтальными перемычками внизу, посередине и вверху. Роем 70-80-сантиметровые ямы для установки опор, выставляем конструкцию, засыпаем 10-15 см высоты каждой ямы щебенкой и заливаем бетон

Важно! На время застывания бетона фиксируем опоры распорками

Бочка на каркасеКапельный полив — бак с водой

Второй шаг

Готовим емкость для воды. Подойдет любая целая и не ржавая бочка. В верхней части бочки врезаем патрубок для подключения шланга. Через него бочка будет наполняться водой. Второй конец данного шланга подключим к водозабору. В нижней части также обустраиваем патрубок. К нему подключаем шланг для полива. Оба шланга укомплектовываем кранами для включения-выключения подачи воды. Укладываем бочку на опору. Для большей надежности закрепляем ее с помощью хомутов, болтов и гаек.

Третий шаг

На плане участка указываем места, нуждающиеся в поливе. Чертим схему системы орошения с указанием всех разветвителей, соединителей, заглушек, кранов, труб, шлангов и прочих элементов.

Четвертый шаг

Собираем систему орошения. Самый простой и удобный вариант – купить готовый комплект для обустройства капельного полива. Также такую систему можно сделать самостоятельно. Для этого достаточно подготовить нужное количество труб или шлангов, проделать по их длине отверстия, соединить элементы в единую систему с помощью соединителей и разветвителей, а затем выполнить подключение к шлангу, выходящему из бочки.

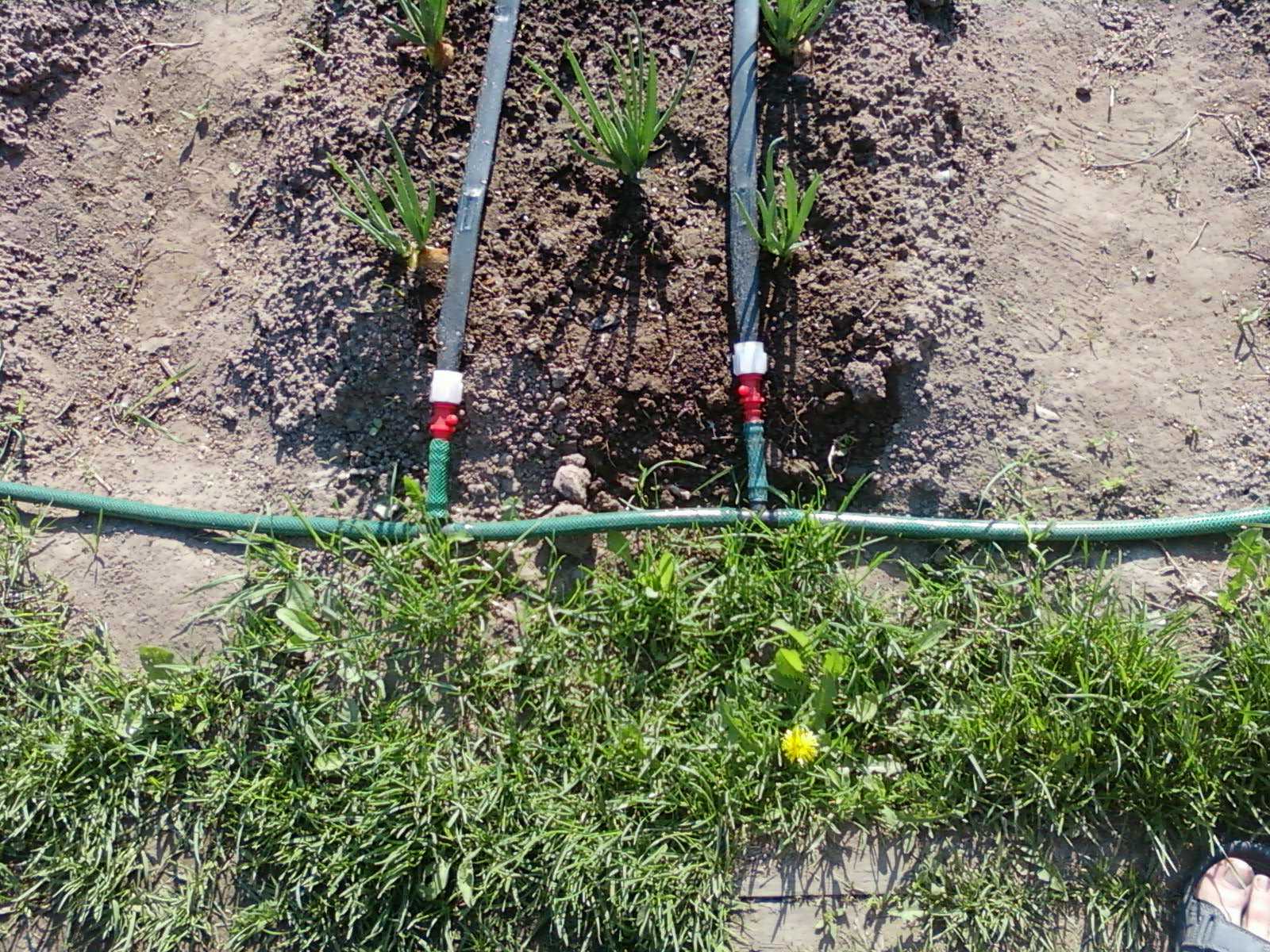

Тройник в системе капельного полива растенийВариант устройства полива с капельными лентамиСхема ленты для капельного полива

Принцип действия такого полива предельно прост: вы открываете кран на выпускном шланге, вода устремляется по всем разветвлениям, выходит сквозь отверстия и поливает насаждения.

Как сделать систему капельного полива самомуСистема капельного поливаРаспылитель для поливаУмная теплицаКапельный полив своими руками

Удачной работы!

Системы фертигации и инжектор вентури

Возьмем, для примера, саженцы голубики, которые регулярно нужно не то, чтобы подкармливать, а элементарно, корректировать pH субстрата. У нас, предположим, 500 кустов. На действия по: намочить субстрат, отмерить нужную концентрацию подкислителя (уксус, кислота, электролит), размешать, смешать с водой, дойти до растения, вылить, вернуться, повторить, может уйти 5-8 минут. 500 кустов мы будем, если брать 8-ми часовой рабочий день, подкислять неделю.

Нам нужен какой-то узел, приспособление, устройство, которое бы подмешивало концентрированный раствор нашего подкислителя, в поливочную воду, если, я надеюсь, вы поливаете через системы капельного полива.

Приобретение профессиональных решений для фермерских хозяйств, конечно, имеет смысл, если у вас целая плантация клюквы в несколько десятков гектаров, те вы крупный промышленник. Мелкие предприниматели и средние садоводы должны что-то придумывать.

Наиболее простой, долговечный и дешевый вариант – инжектор вентури. По сути, это банальный кусочек пластика, который крайне редко выходит из строя, тк там просто нечему ломаться, работает за счет банальных законов физики и не требует какого-либо последующего обслуживания.

Регулировка давления в системе капельного полива

Для обеспечения эффективной работы системы капельного полива необходимо правильно настроить и поддерживать оптимальное давление в системе. Регулировка давления позволяет контролировать расход воды и обеспечить равномерное распределение жидкости по всей площади полива.

Как определить оптимальное давление?

Оптимальное давление в системе капельного полива зависит от типа используемых капельниц и требуемой интенсивности полива. В среднем, рекомендуется поддерживать давление в пределах 1-2 атмосферы (0,1-0,2 МПа).

Для определения оптимального давления можно воспользоваться рекомендациями производителей капельниц или провести тестирование на небольшом участке. Регулировочный вентиль должен быть установлен так, чтобы давление оставалось постоянным в течение всего поливного цикла.

Как регулировать давление?

Для регулировки давления в системе капельного полива можно использовать специальные регуляторы давления или простые средства, такие как краны или вентили.

1. Установите регулятор давления. Регуляторы давления обеспечивают постоянное давление на выходе из водопровода, независимо от входного давления. Установите регулятор давления после водопровода и до подачи воды в систему капельного полива.

2. Используйте краны или вентили. Если вы не хотите использовать регулятор давления, вы можете регулировать давление с помощью кранов или вентилей. Открывая или закрывая краны или вентили, можно увеличивать или уменьшать давление в системе.

Поддержание стабильного давления в системе

После настройки оптимального давления в системе капельного полива необходимо поддерживать его стабильность во время работы. Для этого выполняйте следующие действия:

Регулярно проверяйте давление в системе. Используйте специальные датчики или манометры для контроля давления в системе. Если давление снижается, необходимо проверить состояние фильтров и прочистить их от загрязнений.
Проверяйте состояние капельниц и трубок. Разбортайте капельницы и проверьте их наличие или отсутствие засоров

Обратите внимание на состояние трубок – они должны быть целыми и не иметь протечек или повреждений.
Удаляйте засоры и дефекты. Если вы обнаружили засоры или дефекты в системе, немедленно приступайте к их устранению

Очистите засоренные капельницы или замените их, если они не могут быть вычищены. Замените поврежденные трубки, чтобы предотвратить протечки.

Правильная регулировка и поддержание оптимального давления в системе капельного полива позволит достичь эффективного и равномерного полива растений, сэкономит воду и улучшит плодородие почвы на вашем участке.

Как и сколько вносить удобрений

Фертигацию рекомендуют начинать через 20 минут после начала полива, когда стабилизируется поток воды и давление в линии капельного полива. Продолжительность фертигации обычно составляет не менее 30 минут с последующим обязательным промыванием чистой поливной водой не менее 30 мин.

Как советуют специалисты, общее количество удобрений не должно превышать 1–1,2 кг удобрений на 1000л воды. Нормы внесения удобрений и их соотношение с водой – это чаще всего индивидуальная величина. Она зависит от почвенно-климатических условий в месте выращивания, фазы развития растений, вида растений, технологии их выращивания и в масштабах сельского хозяйства разрабатывается специалистами для каждого участка индивидуально.

Купить комплектующие для сборки системы фертигации и удобрения в интернет-магазине

Те, кто решил обустроить на дачном участке капельный полив, нередко имеют множество вопросов по его созданию. Нужно при выращивании любой культуры, вне зависимости томат это или виноград, удобрение. Капельный полив не только не усложняет, но и многократно облегчает подкормку растений. Этот способ так же считается и самым эффективным, поскольку удобрение доставляется прямиком в корневую систему. Но, конечно, подкормка через капельную систему обладает рядом нюансов. Данный способ внесения удобрений носит название фертигации. Изобретен он практически полстолетия назад и до сих пор считается самым лучшим. Традиционные подкормки хотя и царствуют до сих пор на участках дачников, но все равно уступают фертигации по всем параметрам. Во-первых, из-за неравномерного распространения в поверхности почвы удобрений, очень легко обжечь нежные корни растения. Во-вторых, расход минеральных составов большой, но продуктивность от этого не вырастает. Да и некоторые растения недополучают нужных им составов, из-за чего плохо растут.

Система управления

Система управления поливальной установкой «собирает» сигналы с датчиков и отправляет из на сервер, а от него получает команды для исполнительных устройств: клапанов и насоса.

Шкаф управления выглядит так:

На передней панели шкафа есть переключатель для аварийного закрытия всех клапанов на случай неисправности контроллера и переключатель для включения клапана блокировки долива.

Кроме рассмотренных выше датчиков, контроллер ещё принимает сигнал от термодатчика, измеряющего уличную температуру.

Подробнее про устройство системы управления мы расскажем в отдельной статье.

Определение количества поливочных контуров

Как известно, разные растения нужно поливать с различной частотой и обильностью. Необходимая температура воды так же может отличаться для разных культур. Поэтому, для того, чтобы система полива была гибкой, — все растения на садовом участке были разделены на группы по режиму полива. Также в отдельные группы были выделены растения с большой площадью посадки, например картофельное поле.

В нашем системе растения были разбиты на следующие группы:

1. Лук, морковь, зелень (укроп, петрушка, салат), горох, баклажаны и кабачки — все эти культуры умещются на трёх 10-ти метровых грядках и одном 2-х метровом парнике.
2. Помидоры (в теплице)
3. Огурцы и перец — тоже тепличные
4. Картофель
5. Клубника
6. Цветы

На следующем рисунке приведён примерный план участка с расположением групп растений:

Таймер

Вариантов соленойдных управляемых клапанов на Aliexpress немало. Я выбрал вариант Aqualin с возможностью 8 программ и программирования по дням недели. К сожалению, это не самый удобный способ программирования, поскольку в наших садах воду дают по номеру дня, а не по дням недели. Но при наличии 8 программ, такой алгоритм зашить можно.

В устройствах Aqualin заявлено использование пластикового шарового крана. В недорогих вариантах используется более простой пластиковый механизм перкрывания давления. Я не сравнивал насоклько хватает тот и другой вариант. В любом случае, детали клапана пластиковые, конструкция очень простая. При интенсивном использовании, скорее всего, долго не протянет.

В описании к прибору указано, что контроллер в корпусе по IP 67, но я все-же разместил его в теплице, а не на улице, чтобы быть на 100% уверенным, что не зальет.

Шаги по изготовлению основной части инжектора для капельного полива

Шаг 1. Подготовьте необходимые инструменты и материалы для работы: пластиковую трубку диаметром 6-8 мм, резиновое уплотнение, иглу, ножницы, дрель.

Шаг 2. Отрежьте нужную длину пластиковой трубки с помощью ножниц.

Шаг 3. На одном конце трубки сделайте небольшой разрез и вставьте резиновое уплотнение, чтобы создать герметичное соединение.

Шаг 4. Поверьте другой конец трубки и удалите остатки пластика, чтобы образовать острый конец.

Шаг 5. Нагрейте острый конец трубки над открытым огнем, чтобы он стал мягким и гибким.

Шаг 6. Вставьте иглу в острый конец трубки на глубину около 1 см. При необходимости вырежьте иглу, чтобы оставался только металлический наконечник.

Шаг 7. Дрелью сделайте маленькое отверстие в резиновом уплотнении. Оно будет служить для подачи воды в капельный полив.

Шаг 8. Инжектор для капельного полива готов! Вставьте острый конец трубки в почву возле растений и подключите его к системе полива, используя шланг.

Обратите внимание на то, что при подключении капельной поливной системы к основному водопроводу необходимо использовать вентиль, чтобы регулировать поток и давление воды
