Про соединение поливочных шлангов

Неприятности

Какие конкретно неприятности смогут появиться при применении обрисованных элементов запорной арматуры? Как устранить их своими руками?

Неприятность	Решение
Водоразборный кран течет в закрытом состоянии	Прочистка седла при выкрученной кранбуксе, замена прокладки
Водоразборный кран проворачивается	Замена кранбуксы
Открытый водоразборный кран течет по штоку	Набивка сальника. Для кранбуксы с резиновыми уплотнителями инструкция по ремонту сводится к их замене
При повороте пробкового крана течет из-под пробки	Натяжная пробка подтягивается гайкой на хвостовике
Поворот пробки требует громадного упрочнения	Гайка на хвостовике ослабляется
Шаровый вентиль течет по штоку	Подтягивается гайка, прижимающая уплотнение штока. В ее отсутствие под рукоятку подкладывается дополнительная шайба подходящего размера, по окончании чего ручка притягивается к штоку
Течет штуцера и соединение шланга	Подтягивается хомут. При трещинах шланга отрезаются первые 5 – 8 см; шланг обжимается на штуцере заново

Разновидности и их характеристики

Обычный соединитель имеет различия в типе разъема. Они бывают следующими. Камлоки – самоблокирующийся механизм кулачкового действия. Это разностороннее быстросъемное соединение, которое обеспечивает быстрое подключение рукава к емкости, нескольких гибких подводок вместе. Кулачковый механизм обеспечивает стойкость к вибрациям без каких-либо дополнительных закрепительных элементов.

DRYLOK – быстросъем для подключения гибких подводок, перекачивающих сухие вещества. Соединение включает рычажной вентиль, который открывает или закрывает магистраль одним движением. Элемент используется в магистралях, по которым передаются вредные вещества: кислота, растворители, нефть. DRYLOK предотвращает непредвиденные разливы, снижает риск потерь из-за непредвиденно высокого давления в трубах. KAMVALOK – промышленный тип соединителя, используется при транспортировке лаков, клеев, красок, разных кислот.

Муфта и ниппель являются двумя основными составными частями изделия. Детали еще называют «мама», «папа». Конструкционные особенности «мамы» включают:

корпус;
зажим-фиксатор;
поворотный вентиль;
стыковое кольцо;
уплотняющее кольцо;
соединительный адаптер.

Конструкция обычного «папы» выглядит следующим образом:

корпус;
полуоборотный вентиль;
присоединительная деталь;
уплотняющее кольцо.

Ассортимент изделий имеет разнообразные размеры. Переходники фитинги, хомуты разделяются по материалу изготовления:

разные варианты БС 1/2» из ПВХ;
из ПВХ с оцинковкой;
латунные;
латунные с обрезиненной поверхностью.

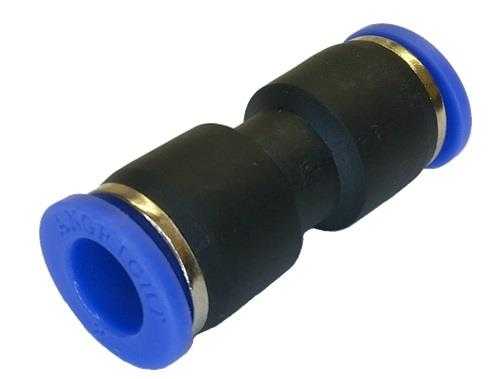

Если быстросъемы для водопроводов состоят из нескольких деталей, то элементы для пневматики представляют собой единый цельный экземпляр. Установка таких фитингов состоит в том, что шланг помещается в устройство, его внутри захватывает пружинистая и разрезная втулка, которая герметизирует подводку. Чтобы извлечь шланг, достаточно нажать на фиксирующее кольцо. Даже если цельные фитинги пластиковые, они не теряют герметичности даже при многочисленных подсоединениях.

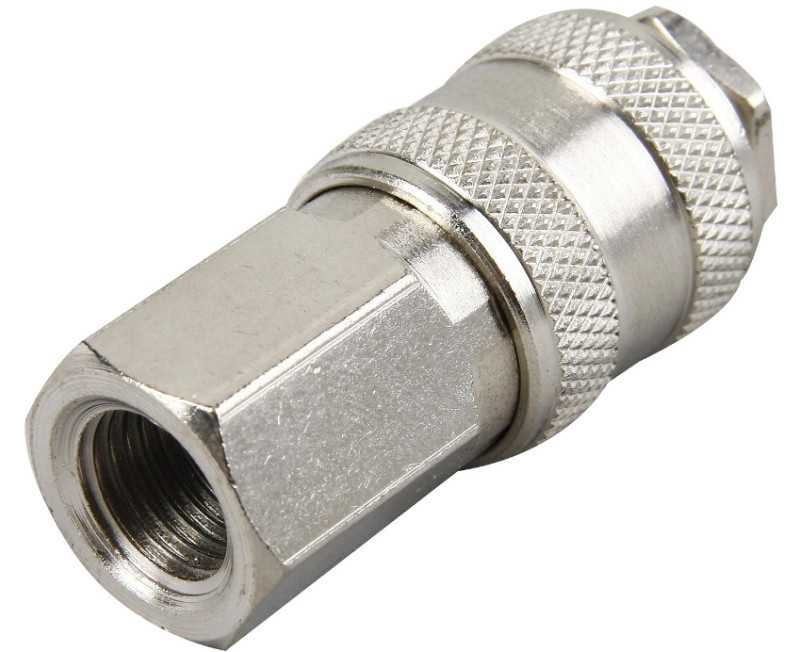

Элементы бывают не только прямые, но и угловые, а также трех-, четырехсторонние. Ниппель для пневмосистем – это соединительный трубчатый элемент с односторонним клапаном и резьбой, которая может быть как внутри, так и снаружи. Изделия отличаются елочкой, которая есть только с одной стороны, а также муфтой, имеющейся в другой части. Пневматический разъем может быть двухкомпонентным. Это уникальная конструкция нового поколения. Деталь имеет специальный предохранитель. Он стравливает кислород в процессе остановки пневматического инструмента. Фиксатор включается обычной клавишей.

Изделие двухкомпонентное – штуцер металлический, а корпус из композитного материала. Такое решение обеспечивает долгий срок службы изделия и повышает комфортность использования. Большинство современных быстросъемных соединений доступны по стоимости и имеют положительные характеристики. Правильно выбранные разъемы выдерживают необходимые нагрузки, обеспечивают безопасность при эксплуатации.

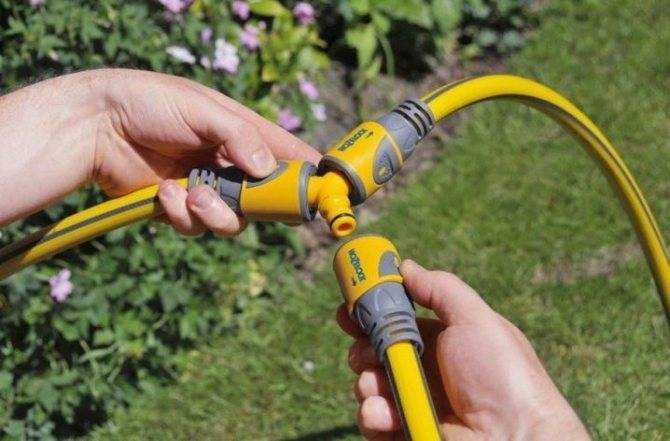

Быстросъемные соединения поливочных шлангов

Специальные быстросъемные фитинги позволяют соединять шланги для полива как одного, так и разного диаметра, буквально, одним движением. Подобные элементы универсальны в применении и подходят практически для всех видов садовых шлангов.

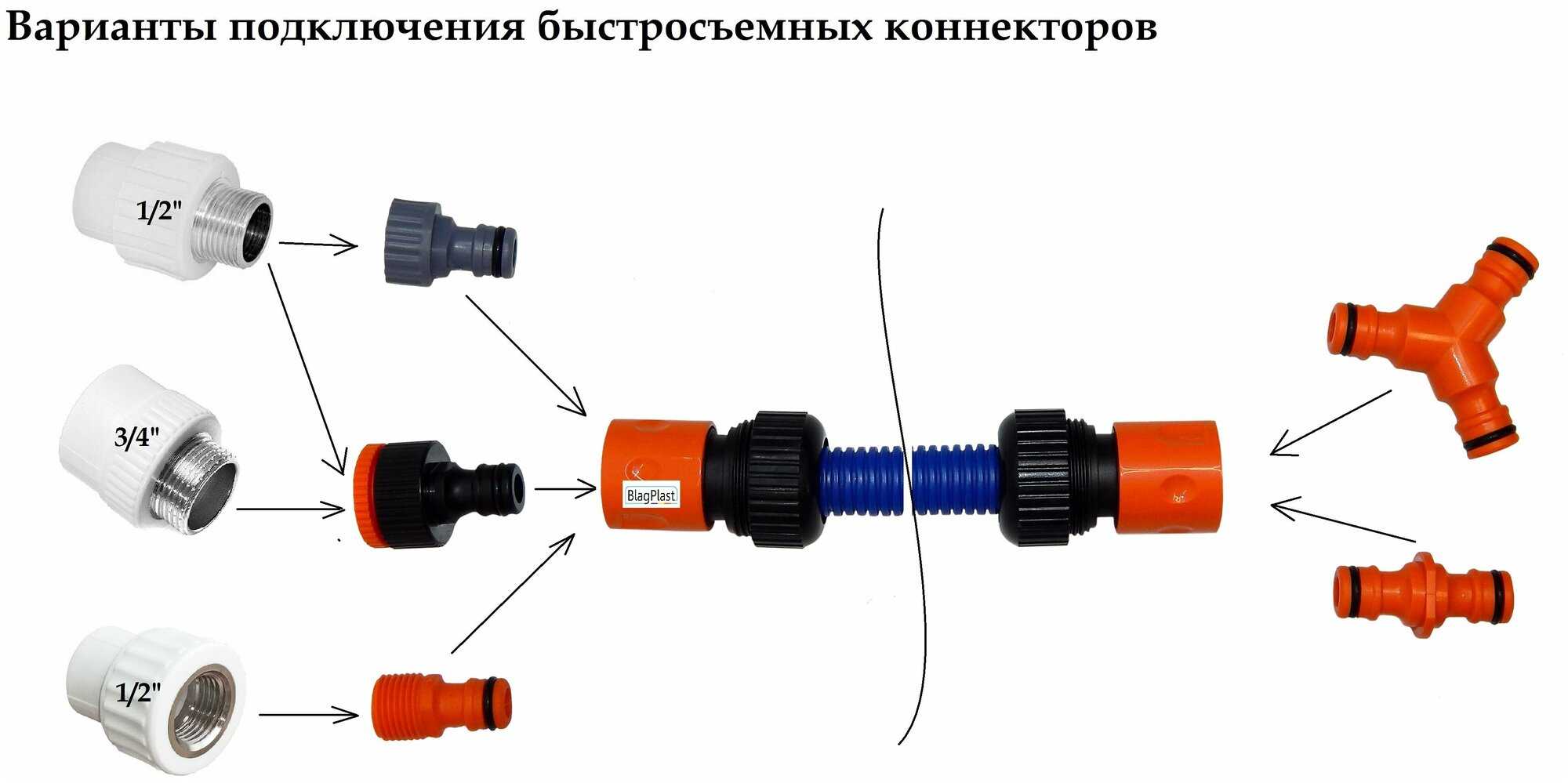

Чаще всего быстросъемное соединение выполняют с помощью двух муфт и переходного элемента. На фото представлено соединение в разобранном и собранном виде.

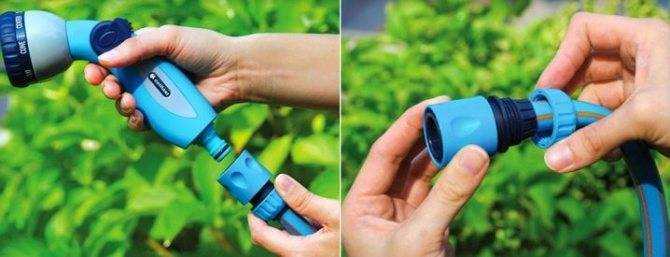

Такие муфты имеют, с одной стороны, уже рассмотренный нами цанговый зажим для фиксации шланга, а, с другой стороны, снабжены подпружиненными фиксаторами. Последние защелкиваются за выступ на переходнике в момент их стыковки: достаточно надеть муфту на переходник и надавить до щелчка.

Уплотнение быстросъемного соединения осуществляется с помощью резиновых колец на фитингах. Для расстыковки соединения достаточно сместить кольцо муфты в сторону шланга, фиксаторы выйдут из зацепления, и муфта снимется с переходника.

Впрочем, приведенное выше соединение можно упростить и выполнить с применением всего двух фитингов: уже рассмотренной муфты с фиксатором и муфты со штуцером. Данный вариант удобен, если необходимо последовательно соединить несколько шлангов для воды. При этом шланги становятся несимметричными, так как имеют разные фитинги на обоих концах.

При стыковке шлангов разных диаметров нужно использовать специальный переходник и муфты соответствующего размера. Быстросъем позволяет легко стыковать водяные шланги диаметром 1/2 и 3/4 дюйма.

Существуют усовершенствованные муфты с функцией АВТОСТОП. Они имеют в своем составе клапан, который не позволяет вытекать воде из шлага при его отсоединении.

Все вышеперечисленные фитинги делают как из пластика, так и из латуни. Разумеется, их срок службы гораздо больше, но и стоят металлические фитинги в разы дороже. Компромиссный и достаточно надежный вариант – латунный переходник и пластиковые муфты. Такой способ подходит для стыковки резиновых, силиконовых и растягивающихся шлангов.

Как выбрать необходимый соединитель?

Уточните свои навыки перед выбором ссылок. Выберите систему, которую легко собрать или разобрать без посторонней помощи. Источник воды и объект, который будет орошаться: если сад растений будет орошаться от водопроводной сети, то приобретается обычная пластиковая ссылка.

При поливе теплиц и грядок из бочек можно использовать силиконовые трубы с соединениями «елочка». Для пусковых установок, поливочных форсунок пистолетного типа, шлангов из эластичной ткани и выборочных переломов.

При получении воды из колодца для садовых грядок следует учитывать давление, создаваемое насосом. Используются двухслойные или армированные трубы. Они соединяются друг с другом или с источником воды с помощью латунных соединений.

Если водопроводный кран имеет резьбу, фитинг подсоединяется к крану. Если шланг не имеет резьбы после клапана, фитинг с наружной резьбой присоединяется к фитингу с внутренней резьбой.

Лучше всего приобрести готовый комплект для подключения трубы к источнику воды. Продукты разных компаний с одинаковым назначением могут не подойти.

Советы по уходу

Не следует оставлять шланги долгое время на солнце, даже при наличии УФ — защиты. После пользования рукав сворачивают. Рекомендуют использовать специальные барабаны, передвижные тележки. Они облегчают процесс полива, скручивания, защищают от механических повреждений.
Несмотря на то, что отдельные изделия эксплуатируются при минусовых температурах, не следует хранить шланги в таких условиях.
Негативно воздействуют на работу системы полива резкие скачки давления, температурные перепады.
Не нужно хранить вблизи острых, режущих предметов садового инвентаря, не укладывать поверх шланги сторонние предметы. Если не накручен на барабан, лучше подвесить рукав на специальный шест, большой крючок.

Правильное хранение

Технические характеристики

Представляя собой современную и удобную в эксплуатации модель, наручники БРС всех разновидностей имеют наиболее высокий технические характеристики. В приведенной ниже таблице приведены основные из них.

Технические характеристики	Наручники БРС 1, 2, 3 оцинкованные
Материал изготовления	Нержавеющая сталь с оцинкованной поверхностью
Масса наручников	380 г
Количество звеньев	Двухзвенные
Комплектация	Наручники, один стальной ключ, картонная упаковка, инструкция на русском языке. В расширенный комплект входит также открытый формованный чехол для ношения на поясе
Количество открываний	Не менее 4 000 раз
Охват колец	75 мм
Гарантийный срок работы	5 лет

Поскольку наручники любого вида не причисляются к разновидности оружия, их реализация и покупка не ограничивается законодательством.

Из чего состоит?

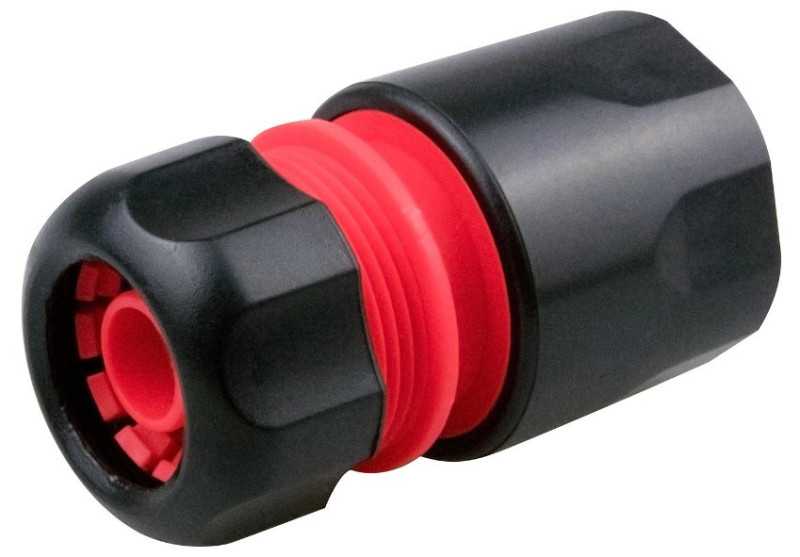

Классический коннектор для шланга состоит из следующих элементов:

Держатель трубки с корпусом. Непосредственно в него вставляется поливочный шланг. После затягивания крышки он плотно и герметично крепится внутри соединителя.
Отщелкивающий механизм. Именно он обеспечивает возможность съема устройства одним движением.
Закручивающаяся крышка. При помощи нее шланг закрепляется в коннекторе. Имеет внутреннюю резьбу, которая накручивается на держатель трубки. В результате конструкция фиксируется, обеспечивается компрессия.
Стоп-клапан. Устанавливается в коннекторах с автоматическим закрытием. Представляет собой пластиковый или металлический поршень с обеспечивающими гермитичность резинками. Суть его работы заключается в том, что когда коннектор соединен с ниппелем, последний давит на поршень. В соединенном состоянии клапан всегда открыт, а после разъединения давление в трубе закрывает его. Это позволяет прекратить ток воды без выключения крана.
Резинки для герметизации. Они располагаются внутри быстрого соединения и не позволяют воде выходить через резьбу.

Преимущества

Быстроразъемное соединение труб имеет свои достоинства и недостатки. К преимуществам относят:

Выбор. Он обширен, разнообразие БРС, которое предлагает рынок, позволит решить любую проблему.
Стоимость. Они имеют невысокую цену, поэтому используются как на производстве, в коммунальном хозяйстве, так и для бытовых нужд.
Герметичность. Не вызывает нареканий, трубные системы с такими соединениями выдерживают высокое давление, длительное время вы можете не переживать за протечки.
Монтаж. Произвести подключение с быстросъемным соединением можно за короткий срок, установка не отличается сложностью, выполняется обычным человеком без специальных знаний и навыков.
Многоразовость. Изделие можно использовать неограниченное число раз повторно.
Надежность. Благодаря использованию высокопрочных материалов соединения длительное время не теряют своих эксплуатационных характеристик.
Взаимозаменяемость. Большая часть деталей, присутствующих на рынке, взаимозаменяема узлами других брендов. То есть, вы вполне можете установить ниппель одного производителя в муфту другого.

Недостатков немного, они есть, но несущественные. Если вы заменяете детали одного бренда на другой, то с изделия снимается гарантия. Пусть и небольшой процент, всего пятая часть, но на рынке присутствуют невзаимозаменяемые устройства.

«Мама и папа» быстросъёмных соединений

Если вы подумали, что речь пойдёт об изобретателях этого устройства, то вынуждены вас разочаровать. Традиционно в кругах инженеров «мамой» называют разъём, куда будет вкручиваться или вставляться «папа». Такая забавная терминология. Так вот, в продаже имеются готовые комплекты под более понятным названием «шланг-насадка»
. При необходимости обе части комплекта можно найти и по отдельности.

Добавить сайт в закладки

Виды
Выбор
Монтаж
Отделка
Ремонт
Установка
Устройство
Чистка

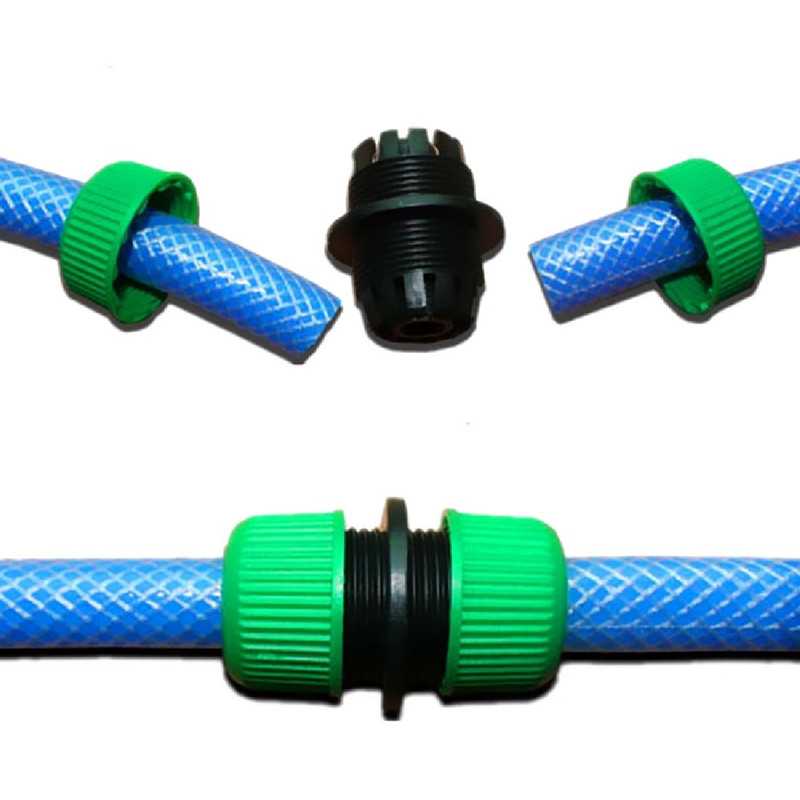

Соединение и удлинение шлангов

Шланги очень распространены и часто используются в частных секторах, в особенности на дачных участках и огородах в летних периодах (организация водопровода, шланговое орошение различной растительности и т.д.). С ними гораздо легче и удобнее, чем с трубами. При желании шланг можно обрезать, равно как и нарастить, их легко переносить, шланговое совмещение не требует практически никаких умений и дорогих приспособлений. Существует несколько решений, в соответствии с которыми может быть выполнено качественное шланговое совмещение: народные средства, проверенные временем, и появившиеся в последнее время пластиковые соединители. Современные решения из пластика (тройники, переходники, крестовины и прочие соединители) предлагаются множеством производителей, доступны решения буквально на любой случай. Подобные приспособления позволяют выполнить быстрое и качественное соединение шлангов, их можно использовать как внутри участка, так и в огороде. Они прекрасно подходят для соединения изделий любого типа для частых переключений между точками воды.

Схема соединения резинового водопровода: 1 – вентиль, 2 – переходник, 3 – тройник, 4 – хомут, 5 – шланг.

Типы быстроразъемных соединений для шлангов

Как правило, быстроразъемные соединения для шлангов можно разделить на три группы. БРС для шлангов типа ISO А и ISO B, Flat Face и резьбовые БРС. Разделение продукции на группы сделано специально – это позволяет покупателю лучше ориентироваться в ассортименте соединений и подобрать для себя БРС, которое максимально точно отвечает его требованиям.

Вы можете выбрать БРС для использования с низким или сверхвысоким давлением, БРС изготовленные из углеродной стали, нержавейки или латуни.

БРС для рукавов ISO A, ISO B – это самый простой тип быстроразъемных соединений, чаще всего встречается на сельскохозяйственной технике и в коммунальном хозяйстве, предназначены для легких условий эксплуатации, а также там, где нет высоких давлений. Имеет шарикоподшипниковый затвор и клапанную систему.

PUSH-PULL (для сельскохозяйственной техники)

ISO B – промышленная сфера применения
IRB (углеродистая сталь)
IRBO (латунные БРС)
IRBX (нержавеющая сталь)

БРС FLAT FACE – соединения с плоской присоединительной частью. Данная конструкция не позволяет при отсоединении вытекать маслу, также в случае падения БРС FF на землю, во внутреннюю часть не попадет грязь.

FIRG – быстроразъемное соединение с запорной площадкой (ISO 16028), используется в гидравлических системах, где необходимо исключить возможность внешних утечек масла и есть риск загрязнения жидкости. БРС FIRG обеспечивают сухой разъём при отсоединении.

FIRG AX / FL (нержавеющая сталь) для агрессивных сред
FIRG Q (углеродистая сталь с термической обработкой) для умеренно агрессивных сред (например: дистиллированная вода, водногликолевые смеси)
FIRG A (наружная присоединительная часть – резьба)
APM – ниппель для дренажа, имеет тройную клапанную систему (двойной внутренний клапан сброса и клапан с запорной площадкой), рассчитан на остаточное давление в гидравлической системе
AHD – розетка для ниппеля APM
A-HP – специальная конструкция БРС для РВД выдерживающая давление 700 bar

Резьбовые БРС – данный тип быстроразъемных соединений применяется при очень высоком, а также импульсном давлении. Наиболее часто используется на технике, работающей в карьерах.

IV-HP – резьбовые БРС шарикового типа, предназначены для систем с высоким давлением до 700 bar, используются для цилиндров, гидромолотов и гидравлических домкратов
VEP-P – применяются при высоком рабочем давлении и необходимости соединения при остаточном рабочем давлении в системе
VP-P – данный тип рассчитан на остаточное давление в гидравлической системе, имеет кольцо безопасности, защищающее от произвольного размыкания при сильных вибрациях
VEP-HD – данные БРС соединения рассчитаны на остаточное давление в гидравлической системе, имеют индикатор полного соединения и фланцевую присоединительную часть
VLS – БРС соединение VLS было специально спроектировано для землеройной техники. Широко применяются при эксплуатации техники с частым импульсным давлением, гидроударами, в системах с повышенным режимом эксплуатации
VD – БРС резьбового и седельного типа с уплотнением, изготовлены из углеродистой стали с высокотемпературной обработкой, предназначены для систем с импульсным давлением
VR – БРС со специальным клапаном, который позволяет снизить потери масла при рассоединении (резьба только метрическая)

В ассортименте компании Stucchi S.p.A, также представлены блоки SATURN, мультиконнекторы (батарейное соединение), клапаны на 5 и 65 bar, заглушки, специальные БРС.

Описание и виды

Быстросъемные соединения предназначаются для обеспечения быстрой стыковки шлангов, труб, рукавов и иных элементов. В состав стандартной БРС входят две части, которые называются муфта (иное название – «мама») и ниппель (иное название – «папа»).

Муфта состоит из следующих элементов конструкции:

корпуса, изготовленного из различных материалов;
фиксирующего механизма, в состав которого входят втулка и зажимные шарики;
обратного клапана, используемого для предотвращения прохождения жидкости в обратном направлении;
уплотнителей, обеспечивающих максимальный уровень герметизации соединения;
адаптера для соединения со второй частью устройства.

В конструкции ниппеля имеются:

корпус;
запирающий клапан;
уплотнительный элемент.

Составляющие элементы конструкции быстросъемного соединения

Быстросъемное соединение может иметь различные размеры. Кроме этого все виды БРС можно разделить на отдельные группы по следующим признакам:

по рабочему давлению;
по материалу изготовления.

Разновидности БРС в зависимости от рабочего давления

Основным критерием выбора БРС является рабочее давление, на которое рассчитано соединительное устройство. В зависимости от этого параметра все быстросъемные соединения подразделяются на следующие типы:

ISO-A. Соединения данного типа используются в системах с низким давлением, например, для шлангов. Для удобства обустройства стыка соединения выпускаются небольших размеров и конической формы;

БРС для сетей с низким показателем давления

Универсальные БРС дисковой формы, устанавливаются на сетях с рабочим давлением не более 300 – 350 Бар. Соединения полностью герметичны;

БРС для сетей с давлением до 350 Бар

Соединения данного типа рассчитаны на трубопроводные системы с давлением 300 – 1100 Бар. Как и прочие фитинги, БРС данного типа полностью герметичны. Отличительная особенность – способность выдерживать гидравлические удары;

БРС, способные выдерживать перепады давления в системе

Соединения данного типа рассчитаны на максимальное давление в 700 Бар. В комплект БРС могут входить дополнительные элементы, например, заглушки.

БРС дополненные заглушками

Не рекомендуется устанавливать быстросъемные соединения, не подходящие по давлению рабочей среды. При использовании БРС с малым запасом мощности соединение быстро выедет из строя, а использование БРС с заведомо большей мощностью не оправдано с экономической точки зрения.

Разновидности БРС в зависимости от материала

Для изготовления быстросъемных соединений используется множество различных материалов:

металлы, такие как латунь, медь, алюминий, нержавеющая сталь и так далее;
полимеры: полипропилен, полиимид, ПВДФ и так далее.

Пластиковое быстроразъемное соединение

Для придания фитингам дополнительной прочности и устойчивости к коррозии применяются такие способы обработки исходного материала, как хромирование, анодирование, гальванизация, никелирование и так далее.

Для изготовления уплотнителей, расположенных внутри быстросъемного фитинга применяются:

эластомеры, изготовленные на основе каучука;
фторэластомеры;
EPDM (уплотнительные материалы, основой для которых является смесь этилена и пропилена).

Материал для изготовления и конструктивное исполнение фитинга

Быстросъемные соединения изготавливаются из нержавеющей или легированной стали, алюминия, бронзы, титана, других металлических сплавов и полимерных материалов в виде полипропилена, ПВДФ или полиимида. В качестве уплотнительных колец используются эластомеры на основе каучука, фторэластомеры или материалы, состоящие из полипропилена и этилена.

Быстросъемные соединения изготавливаются из нержавеющей стали, алюминия, бронзы, титана и других металлических сплавов

Для обеспечения длительного периода эксплуатации металлические фитинги дополнительно подвергаются антикоррозионной обработке с выполнением защитного слоя посредством никелирования, хромирования, гальванизации или нанесения другого твердого покрытия.

Пластиковые варианты преимущественно используются для бытовых нужд при организации системы полива. Металлические изделия целесообразно применять в качестве быстросъемов для топливных шлангов.

Быстросъемные соединения кулачкового типа выпускаются с клиновидным фиксатором или клапаном. Их можно использовать для стыковки пластмассовых или металлических труб, гибких подводов. Некоторые фитинги оснащены специальным зажимом в виде цанги.

Фитинги выпускаются в широком ассортименте, они различаются по диаметру, длине и весу. Что касается сечения, можно приобрести быстросъемы для шлангов ½ дюйма, а также изделия размером до 150 мм. Данная величина должна соответствовать диаметру шланга. Быстросъем для шланга ¾ применяется для рукава 19 мм. Соединитель размером 1 дюйм соответствует шлангу сечением 25 мм, а ½ дюйма – 12 мм. По индивидуальному заказу выпускаются нестандартные фитинги диаметром до 540 мм.

В качестве уплотнительных колец используются эластомеры на основе каучука

Разновидности быстросъемных соединений для шлангов и труб

В зависимости от расположения и количества клапанов различают три вида быстросъемных фитингов. Первый тип имеет свободный проход, не содержащий клапана. Второй вариант оснащен клапаном с одной из сторон. Третий тип оборудован двумя клапанами с обеих сторон.

Быстросъемные соединения могут иметь различные виды разъема. Изделия кулачкового типа называют камлоками. Они способны быстро и легко состыковать гибкие шланги, подключить рукав к емкости. Кулачковый фитинг характеризуется повышенной стойкостью к вибрациям без использования дополнительных закрепительных изделий. Это идеальный вариант быстросъема для компрессора.

Для стыковки гибких подводок системы для перекачивания сухой среды используются быстросъемы типа Drylok. Такой фитинг имеет рычажный вентиль, одним нажатием на который обеспечивается открывание и закрывание магистрали. Данные быстросъемники снижают вероятность возникновения повышенного давления в трубах, которое может вызвать непредвиденные разрывы.

Европейские соединения отличаются от отечественного стандарта

Важно! Такие быстросъемные соединения применяются в системах, транспортирующих вредные вещества в виде нефти, растворителей или кислот. Для соединения трубопроводов магистрали по транспортировке клея, лака, краски и прочих кислот используются промышленные быстросъемные соединения KAMVALOK

Для соединения трубопроводов магистрали по транспортировке клея, лака, краски и прочих кислот используются промышленные быстросъемные соединения KAMVALOK.

Быстросъемные соединения шланга могут иметь прямую или угловую конфигурацию, а также существуют трех- и четырехсторонние фитинги.

Скользящий коннектор

Скользящий коннектор представляет собой удобное и практичное устройство, позволяющее быстро и легко соединять различные поливочные шланги.

Основным преимуществом скользящего коннектора является его гибкость и универсальность. Он может использоваться с шлангами разных диаметров и типов, что делает его идеальным выбором для домашнего и профессионального использования.

Скользящий коннектор состоит из двух частей — внутреннего и внешнего. Внутренняя часть представляет собой металлическую или пластиковую втулку с резьбой, которая вставляется в конец шланга. Внешняя часть имеет пазы или зубцы, которые захватывают внутреннюю часть, обеспечивая надежное соединение.

Соединение с помощью скользящего коннектора очень простое. Для этого нужно вставить внутреннюю часть скользящего коннектора в конец шланга, затем надеть на него внешнюю часть и сжать ее руками до упора. В результате получается надежное соединение, которое не протекает и не разъединяется даже при интенсивном использовании.

Скользящие коннекторы широко используются в садоводстве, огородничестве и ландшафтном дизайне. Они позволяют удобно управлять поливочным оборудованием, без необходимости использования инструментов или специальных навыков.

Кроме того, скользящие коннекторы обладают высокой стойкостью к повреждениям и долговечностью. Они могут выдерживать большие нагрузки и частые смены поливочного оборудования, не теряя своих качественных характеристик.

В целом, скользящий коннектор представляет собой удобное и надежное устройство, которое значительно упрощает процесс подключения и использования поливочных шлангов. Он позволяет быстро менять поливочные насадки и места полива, обеспечивая эффективное и комфортное поливочное решение.
