Деформации и износ канатов

Почаще всего проволочные соединения разрушаются из-за растяжения, коррозийного либо механического действия. При обнаружении разрывов при отягощениях на принципиально непременно проверить уровень сохранности, в особенности, если трос употребляется для томных й.

Коррозионные повреждения появляются в итоге эксплуатации во мокроватых, соленых, кислотных критериях либо при действии остальных хим частей. В этом случае необходимо приложить максимум усилий для устранения препядствия. Как вариант, можно употреблять специальную смазку.

Механическое повреждение представляет собой надрезы либо надколы. Это происходит из-за неаккуратного воззвания с , удара. Также механический разрыв случается из-за резкого освобождения от огромного веса.

Разрушение прочности прядей троса нередко происходит в итоге износа при извиве. Причинами истирания прядей могут быть:

перегиб и скручивание канатов из-за перегрузки;
контактные напряжения меж отдельными прядями;
качание ветра и остальные динамические эффекты. Источник колебания именуется «реклаймер».

При выбирании троса для определенных целей принципиально направить внимание на свойство материала и его характеристики. Если хотят использовать трос в грозных критериях окружающей среды, непременно смазывайте изделие

Железные тросы – это непростой инженерный объект, к выбору которого необходимо подступать хорошо.

Какие виды тросов чаще всего используют для скважин?

Есть несколько разновидностей тросов, которые применяют для погружения в скважинные источники. Рассмотрим более детально преимущества и особенности использования каждого типа. Для страховки актуальны такие разновидности:

репшнур;
прочные веревки;
оцинкованные модели из стали с дополнительной защитой;
варианты тросов из нержавеющей стали;
кевларовые.

Репшнур активно применяется в альпинизме, поскольку выполняет страховочную функцию. Благодаря высоким показателям прочности этот материал отлично подойдет для крепления скважинного насоса. К минусам репшнура относят растягивание материала, что предусматривает риски получения травм при обратном сжатии.

Прочные нейлоновые веревки тоже могут использоваться для погружных насосов. Допустимые нагрузки и сфера их применения определяются диаметром троса. Для фиксации насосов актуальны модели с диаметром 8 мм. Такие веревки даже раньше встречались в комплектах насосного оборудования отечественного производства.

Изделия из оцинкованной стали активно применяются в разных отраслях. Тросы бывают диаметром от 3 до 5 миллиметров. Поскольку материал используют для грузоподъемных задач, он отлично подойдет для страховки погружного насоса. В таких тросах есть цинковое напыление, предназначенное для дополнительной защиты. Оцинкованная сталь имеет защитный слой цинка на своей поверхности, поэтому материал обладает отличной коррозионной стойкостью и высокой прочностью даже при минимальной толщине.

Сталь обладает более высокой прочностью, чем алюминий. Оцинковка способна увеличить эксплуатационный срок изделия. Чтобы материал не подвергался коррозии, используйте оцинкованные проволоки. Учитывая погружение насоса и сопутствующие риски износа материала, такой вариант отлично подходит для работы со скважинным оборудованием за исключением постоянного воздействия воды. Ключевым минусом материала считают поверхностную пористость.

Трос из стали с оцинковкой и дополнительной ПВХ защитой тоже не будет лучшим решением для страховочного элемента. Это объясняется тем, что ПВХ-оболочка может разрушаться. В результате это приведет к снижению прочности материала.

Какие тросы подходят

Классификацияканатов включает довольно много изделий, различающихся материалом, способом плетения прочностными и другими характеристиками. Изделия, призванные удерживать насосы на нужной глубине, должны отличаться высокой прочностью, а также устойчивостью к коррозии

Особенно важно это в длинных узких скважинах, откуда погружнуюустановку, в отличие от неглубокого колодца, почти невозможно достать. Выбратьстоит изделие, способное выдержать не только вес самого насоса, но и труб, заполненных водой

Для этого подходит несколько типовтросов, изготавливаемых из различных материалов:

синтетические,
стальные,
стальные с полимерной изоляцией.

Распространенные стальканаты

Классификациястальных изделий, использующихся для крепления насосных установок в колодцах или скважинах, включает модели:

оцинкованные,
изготовленные из нержавеющей стали.

Цинковое покрытие защищает проволоку от губительного воздействия воды и затормаживает процесс ржавления, что позволяет использовать оцинкованные стальканаты для работы в агрессивных средах. Среди этого вида изделий распространено применение стандартов:

DIN 3053 или ГОСТ 3063-80 (1х19) – спиральный строп с высоким коэффициентом заполнения металлом не подвержен упругим и остаточным удлинениям во время использования, поэтому прекрасно подходит для удерживания погружныхустановок;
DIN 3055 или ГОСТ 3066-80 (6×7) – изделие двойной свивки, которое изготавливается из проволок из углеродистой стали, обвитых вокруг органического или синтетического сердечника. Конструкция обеспечивает ему одновременную гибкость, прочность на разрыв, невысокий коэффициент растяжения;
DIN 3055 или ГОСТ 3066-80 (7х7) отличается от предыдущего вида металлическим, а не органическим сердечником. Выбрать этот вариант стоит там, где требуется повышенная прочность конструкции наряду с минимальным коэффициентом растяжения;
ГОСТ 3090-73 – оцинкованная модель закрытого типа, с наружным слоем зетообразных проволок отличается высокой прочностью и минимальными удлинениями, а также большой опорной поверхностью.

Среди нержавеющих тросов, применяющихся для колодцев, наибольшее распространение нашли изделия, производимые по DIN 3055 (7×7). Такая конструкция является наиболее подходящей для применения в агрессивных рабочих условиях.

Коротко о главном

Итак, друзья, для того чтобы закрепить устройство нам понадобится стальной трос соответствующей длины плюс три метра запаса, зажимы для фиксации – 6шт, и скважинный оголовок. Продеваем петли в ушки насоса, затем отступаем расстояние, чтобы крепления не терли о фитинг и соединения трубы, устанавливаем зажимы, далее опускаем устройство в скважину и фиксируем второй конец троса на скважинном оголовке. Не требуется создавать натяжку. Трос выполняет функцию страховки. Необходимо посчитать суммарный вес конструкции и умножить полученное значение на три. Таблица допустимых нагрузок на трос присутствует в тексте, вы можете ознакомиться. Подобрать подходящий Вашим характеристикам скважинный насос можно тут

Поговаривают, что вовсе не обязательно устанавливать по три крепления с каждой стороны, что достаточно двух, что скажете? А как производили крепление вы?

Расписание электричек станция бисер
Красный браслет из бисера
Мопс из бисера схема
Брошь из бисера грибок
Дудорева бисер в старинном рукоделии

Как установить своими руками

Установка подходящего троса для скважинного насоса может быть выполнена своими руками, если вы имеете необходимые инструменты и знания

Важно понять, что правильная установка троса обеспечивает надежную и безопасную работу насоса. В этой статье мы рассмотрим основные шаги установки троса

1. Определите диаметр троса

Перед установкой троса необходимо определить его диаметр. Диаметр троса зависит от мощности насоса и глубины скважины. Как правило, для скважин глубиной до 100 метров используется оцинкованный стальной трос диаметром 6 мм. Для глубин свыше 100 метров рекомендуется использовать капроновый трос. Также следует учесть максимальное допустимое давление, которое трос должен выдерживать.

2. Проверьте состояние троса

Перед установкой троса рекомендуется тщательно осмотреть его на наличие повреждений или износа. Если трос в плохом состоянии, он не подойдет для использования. Не стоит экономить на качестве троса, поскольку это может привести к авариям и повреждению насоса.

3. Произведите узел для крепления троса

Для крепления троса к насосу необходимо выполнить специальный узел. В интернете и на специализированных форумах можно найти множество инструкций по выполнению такого узла. Также можно обратиться за помощью к специалистам или водомастеру.

4. Установите клапан страховки

Клапан страховки — это устройство, которое предотвращает обратный поток воды и защищает насос от повреждений. Клапан страховки обычно поставляется в комплекте с насосом или может быть приобретен отдельно. Установка клапана страховки обычно несложна и может быть выполнена своими руками.

5. Установите трос в скважину

Установка троса в скважину является одним из самых важных этапов. Трос должен быть правильно направлен и закреплен, чтобы обеспечить безопасность и эффективность работы насоса. Для этого рекомендуется обратиться к инструкции производителя или воспользоваться услугами специалиста.

Инструкции по установке троса для скважинного насоса могут отличаться в зависимости от конкретной модели и производителя

Поэтому важно прочитать и следовать инструкциям, полученным с товаром, а также проконсультироваться с профессионалами, чтобы быть уверенными в правильности выполнения всех действий

Крепление троса к насосу

Правильное крепление троса к скважинному насосу является важным моментом, который нужно учесть при выборе подходящего троса. Какой именно метод крепления выбрать зависит от диаметра скважины и требований пользователя.

Одним из популярных методов является использование страховочного устройства, такого как петля. Трос закрепляется на насосе с помощью петли, которая обеспечивает надежную фиксацию и предотвращает соскальзывание. Этот метод особенно полезен при использовании троса большого диаметра или при работе с глубокими скважинами.

Для крепления троса можно также использовать капроновый или оцинкованный зажим. Капроновый зажим обеспечивает надежное крепление и предотвращает повреждение троса, так как он мягкий и не оставляет следов на поверхности. Оцинкованный зажим является более прочным и обеспечивает надежное крепление, однако может оставить следы на поверхности.

При выборе метода крепления нужно также учесть особенности насоса и передачи. Некоторые насосы имеют специальные крючки или кольца для крепления троса, поэтому перед выбором троса стоит ознакомиться с информацией о насосе на сайте производителя или в инструкции для пользователя.

Окончательное решение о выборе метода крепления троса к насосу должно быть основано на полученной информации о скважине, насосе и пользователя. Если вам необходима конфиденциальность и качество предоставляемых данных о скважине, обратитесь за помощью к эксперту в области скважинного оборудования.

Совет эксперта:

Перед креплением троса к насосу, рекомендуется тщательно прочитать инструкцию пользователя и убедиться, что выбранный метод крепления соответствует требованиям производителя. Неверное крепление может привести к неисправностям или повреждению оборудования.

Свойство и разновидности материала тросов

Свойство применяемой стали описывает силу прочности при растяжении троса. Современные технологи производства дают пользователям долговременные изделия с антикоррозийной стойкостью, устойчивостью к наружным факторам действия. Железные канаты обычно представлены на рынке в спектрах растяжения от 1570 до 2160 Н/мм квадратный.

Покрытые цинком канаты делаются из гальванизированного материала для защиты от коррозии. Для использования томного оборудования (к примеру, лебедки, шахтные машинки) возникает спрос на изготовка канатов увеличенного спектра натяжения канатной проволоки. С иной стороны, так как крепкость – не единственный аспект при выбирании троса, принципиально оценивать определенные условия внедрения канатов.

Нержавеющая сталь – более пользующийся популярностью материал для тросового производства. Так как изделия из нее можно употреблять в грозных погодных критериях, это гласит о высочайшей защите от коррозии. Нержавеющая сталь владеет высочайшей прочностью на разрыв, считается подходящей фактически для хоть какой окружающей среды. Современные способы обработки стали означают, что нержавеющую сталь можно резать, сваривать, сформировывать и создавать довольно просто. Упругость тросов из данного типа материала значит, что при помощи стали можно создавать изделия хоть какого размера и формы.

Существует огромное количество разных марок нержавеющей стали зависимо от содержания в их легирующих частей, также их механических параметров и коррозионной стойкости. Они обозначаются в маркировке по ГОСТу и иным интернациональным эталонам.

При выбирании марки нержавеющей стали в составе троса принципиально учесть причины окружающей среды. Есть способы систематизации причин окружающей среды, которые разрешают избрать марку для наиболее четкого внедрения.

Расчет диаметра страховочного троса

При выборе подходящего троса для фиксации насосного оборудования потребуется нужно несколько данных. Их технического паспорта изделия устанавливают вес скважинного насоса. Нужно определить глубину погружения насоса. При расчетах учитывают риски обрыва водоподъемной трубы. В такой ситуации срабатывает страховочный трос, который и должен удерживать все оборудование в скважине.

Это не только само насосное оборудование, но и крепежи, кабель, труба с водой. Максимальная нагрузка на трос рассчитывается из веса этих комплектующих. Суммарный вес этих элементов и позволит определить максимально допустимые нагрузки на веревку. Далее выбор подходящего изделия зависит от ударного веса.

При просчетах всех параметров нужно ориентироваться только на официальные данные, технические паспорта и сопутствующие документы. Вес трубы обозначен ее производителем в зависимости от диаметра и толщины стенки. Масса кабеля определяется сечением. Если у вас возникают трудности в проведении этих просчетов, лучше обратиться к специалистам. Правильно выбранный страховочный трос исключает обрывы оборудования.

Виды тросов для скважинного насоса

Самым простым типом страховочного каната является капроновый (иногда носит название нейлоновый или трос из полиамида)

Самым простым типом страховочного каната является капроновый (иногда носит название нейлоновый или трос из полиамида). Производители выпускают такой крепеж в двух диаметрах — 5 и 10 мм. Для того чтобы увеличить нагрузку на капроновый страховочный трос, его сматывают вдвое или втрое.

Основными недостатками капронового каната является риск его обрыва вследствие перетирания в одном месте со временем и его способность к растяжению под воздействием нагрузки. Причём в этом случае растягивается и водоприёмная труба.

Преимуществами капронового элемента являются:

Высокая прочность нити полиамида на фоне средней нагрузки;
Устойчивость материала к гниению и коррозии;
Инертное «отношение» к воде;
Доступная цена.

Поэтому закрепить насос на таком канате достаточно удобно и выгодно.

Трос стальной

Такой вид страховочного троса для скважинного насоса является самым популярным. Однако срок службы стали в воде составляет всего 1 год из-за склонности сплава к окислению

Такой вид страховочного троса для скважинного насоса является самым популярным. Однако срок службы стали в воде составляет всего 1 год из-за склонности сплава к окислению. С целью предотвращения такой реакции сталь для изготовления страховочного каната стали оцинковывать. Однако это увеличило срок службы материала в воде до 2-3 лет. Кроме того, стальной страховочный трос любого диаметра, при окислении в воде, выделяет в жидкость вредные вещества. Что негативно сказывается на качестве воды.

Преимуществами стального каната являются:

Важно: в некоторых случаях для защиты стального троса применяется ПВХ-оплетка, которая играет роль герметика для стали

Трос из нержавейки

Из минусов можно отметить только высокую цену изделия. Особенно для каната диаметром 5 мм или 8 мм

Этот тип материала считается самым лучшим среди представленных на рынке. Его стойкость к коррозии и полная инертность в воде делают его незаменимым при монтаже глубинного скважинного насоса.

Из минусов можно отметить только высокую цену изделия. Особенно для каната диаметром 5 мм или 8 мм.

Вывод: если вы устанавливаете дорогое скважинное оборудование, особенно от зарубежных производителей, то для того чтобы закрепить его, лучше используйте страховочный трос из нержавеющей стали. К примеру, датский производитель Grundfosпредлагает своим потребителям качественный стальной канат из нержавейки, диаметр которого равен 4, 5 или 8 мм. С таким оборудованием ваш насос защищен от обрыва на 100%.

Руководство по установке насоса

В этой статье читателю будет предложена пошаговая инструкция по самостоятельной установке погружного скважинного насоса.

Кроме того здесь будут представлены некоторые советы и рекомендации, соблюдение которых поможет домашнему мастеру справиться с этой несложной, но ответственной работой своими руками, не прибегая к платным услугам квалифицированных специалистов.

На фото показана схема установки насосного оборудования.

Подготовительные работы

После бурения скважины во время подписания акта сдачи выполненных работ, буровая компания должна передать владельцу технический паспорт скважины.

В нем, как правило, отображаются ее основные характеристики, такие как:

глубина от дна до оголовка;
статический и динамический уровни воды;
дебит скважины;
графическое изображение литоразреза почвы;
а также сортамент используемых материалов.

На основании данных технического паспорта нужно закупить и подготовить материалы, необходимые для того, чтобы выполнить монтаж насоса в скважину и обеспечить подачу воды на поверхность:

Трос из нержавеющей стали и зажимы для его фиксации должны быть рассчитаны на вес всей системы в сборе (насос, электрокабель, труба заполненная водой, крепежная фурнитура) с учетом десятикратной перегрузки. Длина троса должна быть немного больше полной глубины скважины.
Электрический кабель с двойной виниловой изоляцией необходимо подобрать такой длины, чтобы он оставался цельным без стыков на всем своем протяжении от насоса до пульта управления. Рекомендуемое сечение кабеля и количество жил указано в руководстве по эксплуатации насоса.
Водоподъемную трубу из ПНД и соединительную фурнитуру к ней также необходимо подбирать исходя из рекомендаций производителя погружного насоса.

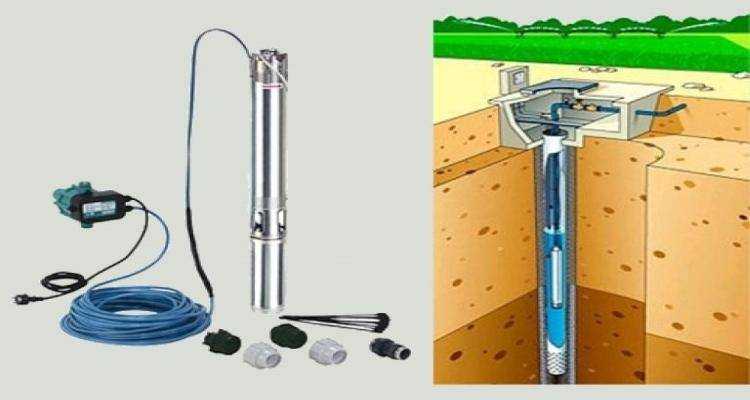

Необходимый минимум оборудования для автономной системы водоснабжения.

Полезные рекомендации

Для надёжной работы системы водоснабжения необходимо соблюдать определенные правила и требования, которые предъявляются к установке и эксплуатации скважинных насосов погружного типа.

Вода является рабочим телом и охлаждающей жидкостью для погружного насоса, поэтому его работа без воды категорически запрещена.
Для того чтобы исключить сухой режим работы, в скважину необходимо установить датчик уровня жидкости, который отключит электропитание насоса при снижении уровня воды ниже критической отметки.
Все металлические элементы насосного оборудования должны быть выполнены из нержавеющей стали. Ее цена значительно выше, чем стоимость черного металла. Однако, во-первых, детали из нержавейки не будут оказывать влияние на состав и вкусовые качества воды, а во-вторых, не разрушатся при окислении, что соответственно не приведет к обрыву троса и утере скважинного насоса.

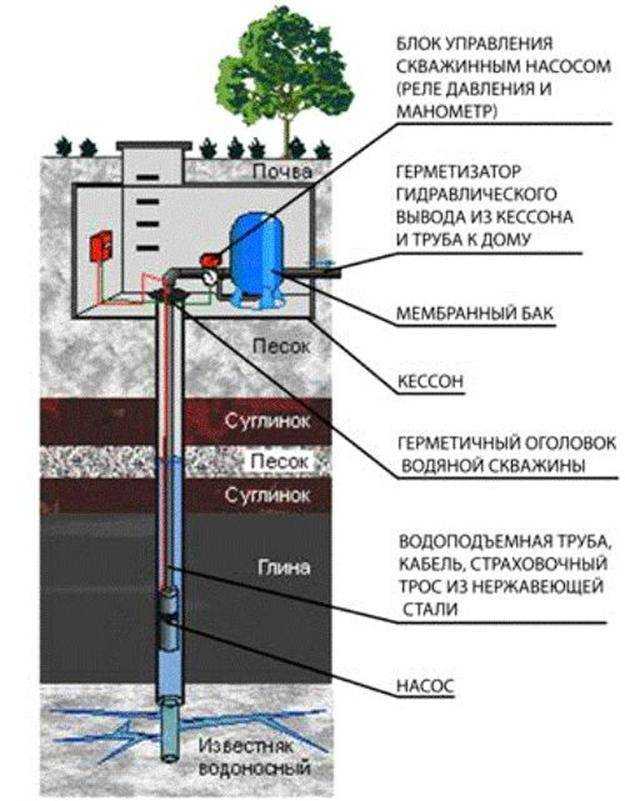

Макет готовой скважины в разрезе.

Пример расчета диаметра страховочного троса.

Скважинный насос: Grundfos SP 5A-21 (Q_ном = 5 м³/ч, Н_ном = 85 м, Р₂= 2,2 кВт, 1×230 В).

Глубина опускания: 70 метров.

Элементы обвязки: обратный клапан 1¼», муфта латунная 40 мм — 1¼», труба ПНД 40 мм (SDR 13,6), кабель электропитания 4 x 4 мм².

Цель расчета — выбрать диаметр троса из нержавеющей стали для надежной страховки оборудования в скважине.

В самом худшем варианте (обрыв трубы в оголовке скважины), трос должен быть способен длительно выдерживать массу насоса, водоподъемной трубы с водой, кабеля и фитингов.

Найдем суммарную массу всех перечисленных элементов.

Массу насоса берем из технической документации на насос (часто также указывается на упаковке). Масса насоса SP 5A-21 составляет 27,4 кг.

Для расчета массы кабеля воспользуемся таб.№1.

Сечение кабеля	Масса кабеля
3 x 1,5 мм²	0,14 кг/м
3 x 2,5 мм²	0,2 кг/м
3 x 4 мм²	0,28 кг/м
3 x 6 мм²	0,37 кг/м
4 x 1,5 мм²	0,17 кг/м
4 x 2,5 мм²	0,26 кг/м
4 x 4 мм²	0,36 кг/м
4 x 6 мм²	0,47 кг/м

Вне зависимости от производителя вашего кабеля, можно воспользоваться значениями из вышеуказанной таблицы. Расхождения не окажут существенного влияния на конечный результат.

В нашем случае кабель 4 x 4 мм² длиной 70 метров будет иметь массу = 0,36 кг/м х 70 м = 25,2 кг.

Масса обратного клапана и соединительной муфты.

Суммарную массу обратного клапана и латунной соединительной муфты можно принять равной 1 кг, либо пренебречь (что мы и сделаем).

Для расчета массы трубы воспользуемся таб.№2.

Наружный диаметр трубы ПНД, мм	Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг
ПЭ100 SDR17	ПЭ100 SDR13,6	ПЭ100 SDR11
PN 10	PN 12,5	PN 16
20	—	—	—	—	2	0,12
25	—	—	2	0,15	2,3	0,17
32	2	0,19	2,4	0,23	3	0,28
40	2,4	0,29	3	0,35	3,7	0,48
50	3	0,45	3,7	0,55	4,6	0,66
63	3,8	0,72	4,7	0,87	5,8	1,05

Вес трубы ПНД 40 мм (SDR 13,6) длиной 70 метров будет иметь массу = 0,35 кг/м х 70 м = 24,5 кг.

Для того чтобы определить массу воды в трубе сперва определим внутренний объем трубы ПНД 40 мм, длиной 70 метров.

Площадь поперечного сечения трубы ПНД 40 мм со стенкой 3 мм (соответствие размеров см. в таблице №2) составит:

S = ¶ D² / 4 = 3,1415 х (40-2х3мм)² / 4= 3,1415 х 1156 / 4 = 907,89 мм² = 907,89 х 10 -6 м²

Объем воды в трубе составит 907,89 х 10-6 м² х 70 м = 0,0635 м³

Масса воды = плотность воды х объем = 1000 кг/м³ х 0,0635 м³ = 63,5 кг

Суммарный вес всех элементов составит: 27,4 + 25,2 + 24,5 + 63,5 = 140,6 кг

Таблица №3 поможет выбрать диаметр троса.

Диаметр троса	Допускаемая нагрузка
1,5 мм	140 кг
2 мм	225 кг
3 мм	507 кг
4 мм	900 кг
5 мм	1400 кг

С учетом двухкратного запаса (так как в момент обрыва насоса возможен ударный характер нагрузки), трос должен выдерживать не менее 2 х 140,6 кг = 281,2 кг.

Согласно Таблице №3 выбираем трос диаметром 3 мм.

Выбор направлений навивки канатов

Грузоподъемные механизмы, на которых применяются стальные канаты, оснащаются тяговыми барабанами, к которым крепится один или оба конца каната. В зависимости от назначения и конструкции грузоподъемного механизма, на барабан производится однослойная или многослойная навивка каната. Как правило, применяется спиральная послойная навивка каната, при которой отдельные, спирально расположенные ветви каната плотно и равномерно навиваются на поверхность барабана, а при многослойной навивке — на ранее навитые слои.

В зависимости от направления свивки троса, направления вращения барабана и порядка укладки витков на барабан деформация кручения может увеличиваться или уменьшаться. При многослойной навивке каната, направление навивки чередуется в нарастающих слоях, поэтому направление навивки следует выбирать из условия правильной навивки первого слоя.

Требуемое направление свивки каната легко установить по направлению пальцев правой и левой руки.

Номер позиции

Укладка витков каната на барабан

Направление движения каната

Требуемое направление свивки каната

III

Слева направо

Справа налево

Слева направо

На барабан

Под барабан

На барабан

Под барабан

Правое

Левое

При наличии абразивной или коррозийной среды предпочтительнее выбирать канаты из более толстой проволоки. Для уменьшения изнашивания и повреждения канаты покрывают защитными смазочными материалами. Разрушение каната происходит постепенно, что позволяет своевременно обнаружить дефект и заменить канат.

Монтаж троса для колодца с карабином

Трос для колодца с карабином вероятнее всего не подойдёт для насоса. Карабин сможет выдержать массу насоса лишь с очень маленькой вероятностью

Важно изучить заводские характеристики карабина, прежде чем крепить к нему насос

Обратите внимание на толщину и состав. Чем толще карабин для троса, тем вероятнее, что он выдержит насос большей массы

Любой трос способен выдержать насос

Далее, переходим к закреплению троса на погружном насосе.

Закрепляем обратный клапан на насос

Это будет препятствовать сливу воды после завершения работы.
К насосу подсоединяем шланг.
С помощью металлических стяжек крепим трос к насосу.
Закрепляем канат в специальных отверстиях насоса.
Разматываем трос на всю длину, при этом следим, чтобы он не запутался.
Осторожно опускаем всю установку в скважину.
Фиксируем трос.. При любом варианте установки, если вы не имеете соответствующих знаний, лучше всего обратиться к профессионалам

Не стесняйтесь задавать вопросы продавцам-консультантам на строительном рынке при подборе составляющих для установки скважинного троса. Лучше заранее изучить все подводные камни, на которые можно наткнуться при установке

При любом варианте установки, если вы не имеете соответствующих знаний, лучше всего обратиться к профессионалам. Не стесняйтесь задавать вопросы продавцам-консультантам на строительном рынке при подборе составляющих для установки скважинного троса. Лучше заранее изучить все подводные камни, на которые можно наткнуться при установке.

По факту, страховочный трос препятствует падению насоса в шахту колодца. Не стоит пренебрегать его установкой, ошибочно предполагая, что насос сможет удержаться на колодце самостоятельно. Если вы не уверены в своих знаниях и навыках, обратитесь к профессионалам. Установка страховочного скважинного троса стоит не очень дорого.

Железные канаты двойной свивки по ГОСТ 2688—80

Канаты, сделанные в согласовании с сортиментом ГОСТ 2688–80 , представляют собой тросы, состоящие из стальной проволочной оболочки и органического сердечника, выполненного из искусственных либо природных материалов. Для изделий, соответственных ГОСТ 2688 , установлены не только лишь технические требования к конструкции, материалам, способам выполнения, да и разработаны эталоны на условия хранения, транспортировку, способы контроля и испытаний.

Это является гарантией свойства и обеспечивает неопасную и долговременную работу сделанных по ГОСТ 2688–80 канатов железных. Технические условия изложены в общем эталоне на этот вид продукции: ГОСТ 3241–91 (ИСО 3108).

Сборка скважинного насоса

Монтаж всех элементов производится в следующем порядке:

1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.

2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.

При установке этих элементов необходимо позаботиться о герметичности всех соединений. Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.

Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин

3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.

Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.

Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.

4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.

5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.

При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована

6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.

При затяжке всех резьбовых соединений используются специальные ключи.

7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.

В противном случае попадающая в неплотное соединение влага окислить все контакты, а затем и замкнет. В результате насос может выйти из строя. Для того, что бы этого избежать надо использовать термоусадочные муфты или заливные муфты.

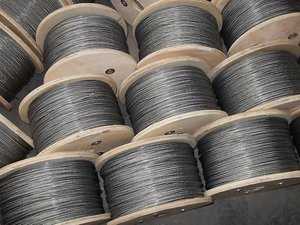

8. Производится крепеж страховочного троса и удлинительного кабеля к ПНД трубе.

Категорически запрещается производить плотную фиксацию кабеля и троса к самой трубе. Иначе возможен обрыв например кабеля в результате растяжения непосредственно трубы по давлением воды.

Для фиксации используются пластиковые хомуты с интервалом в 1 метр.

9. Также производится монтаж ПНД фитинга, который будет необходим при установке скважинного адаптера.

Или если насаживается скважинный оголовок кессона. Не стоит оголовок сразу фиксировать на трубе, что бы после погружения насоса в скважину можно было выбрать то место, где труба будет отрезана и там уже затянуть крепеж оголовка.

10. Обязательно фиксируется обратный конец троса за любой крупный и неподвижный предмет в страховочных целях.
