Виды и технические характеристики ВСХН
Практически счетчик включает в себя три элемента, обеспечивающих его работу:
- блок измерений;
- корпус;
- механизм счетчика.
Корпус в целях устойчивости к нагрузкам и коррозии выполняется из чугуна. Он имеет цилиндрическую форму. По торцам размещены фланцы или крылья с резьбой, к ним подсоединяют трубопровод. Также имеется горловина, в нее помещают измерительный блок.
Общая схема крыльчатых счетчиков ВСХН ДУ 15-40 мм
Данный тип счетчиков работает на преобразовании части энергии от потока воды в движение турбины измерительного механизма. Передача усилия к измерительному блоку происходит через магнитную полумуфту турбины и вертикальную ось. Для защиты измерений от сбоев, полумуфта отделена немагнитной пластинкой от основного механизма.
В продаже можно встретить несколько различных механизмов. Они отличаются диаметром трубопровода, к которому допускается подключение. Также имеются некоторые различия технического плана. На приборах с допустимыми диаметрами от 15 до 40 мм используются крыльчатые приводы. Тут поток воды не слишком большой, и крыльчатка справляется с нагрузками. В продаже встречаются следующие модификации:
Характеристики ВСХН-15, ВСХН-20, ВСХН-25, ВСХН-32, ВСХН-40 Крыльчатый
| Параметр | ВСХН-15 | ВСХН-20 | ВСХН-25 | ВСХН-32 | ВСХН-40 |
|---|---|---|---|---|---|
| Диаметр (Ду), мм | 15 | 20 | 25 | 32 | 40 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 75 | 75 | 110 | 110 | 110 |
| Ширина, мм | 70 | 70 | 93 | 93 | 93 |
| Монтажная длина | 110 | 130 | 260 | 260 | 300 |
| Минимальный расход, м3/ч | 0.025 | 0.04 | 0.063 | 0.1 | 0.16 |
| Номинальный расход, м3/ч | 1.5 | 2.5 | 3.5 | 6 | 10 |
| Максимальный расход, м3/ч | 3.5 | 5 | 7 | 12 | 20 |
| Тип соединения | Резьбовой (Крыльчатый) |
Резьбовой (Крыльчатый) |
Резьбовой (Крыльчатый) |
Резьбовой (Крыльчатый) |
Резьбовой (Крыльчатый) |
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 |
| Масса, кг | 0.5 | 0.6 | 2 | 2.2 | 2.5 |
| Межповерочный интервал | 6 лет | 6 лет | 6 лет | 6 лет | 6 лет |
| Срок службы | 12 лет | 12 лет | 12 лет | 12 лет | 12 лет |

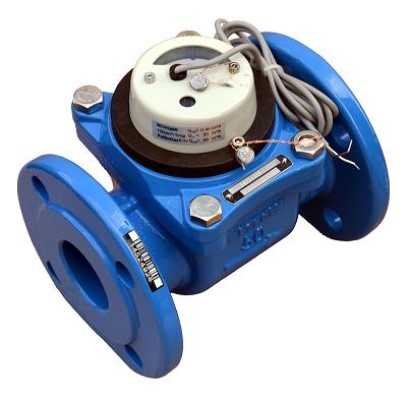

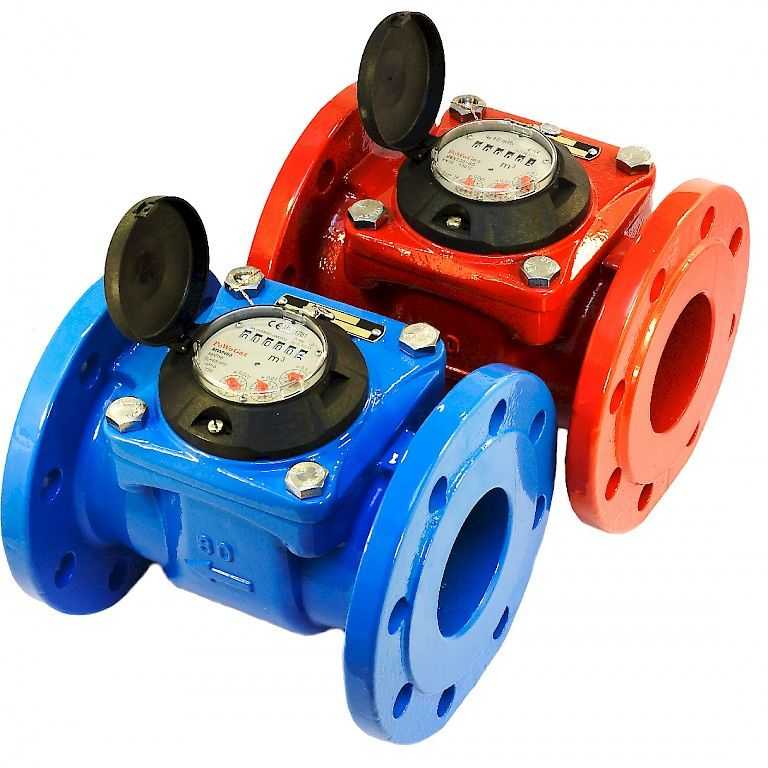

Также имеются модели с турбиной. Они имеют больший пропускной диаметр и фланцевое соединение с трубопроводом. Так как объем воды больше, то и износостойкость тоже требуется повышенная. В них используют более надежные механизмы и элементы. В качестве движущейся части применяется турбина, а не крыльчатка.
При таком подходе продолжительность эксплуатации прибора увеличивается. На практике используется большое количество подобных устройств. Различаются они, как правило, размерными характеристиками. Список маркировок турбинных (фланцевых) счетчиков ВСХН представлены в двух таблицах ниже.
Характеристики ВСХН-40, ВСХН-50, ВСХН-65, ВСХН-80, ВСХН-100 Турбинный
| Параметр | ВСХН-40 | ВСХН-50 | ВСХН-65 | ВСХН-80 | ВСХН-100 |
|---|---|---|---|---|---|
| Диаметр (Ду), мм | 40 | 50 | 65 | 80 | 100 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 170 | 180 | 190 | 212 | 222 |
| Ширина, мм | 150 | 165 | 185 | 200 | 220 |
| Монтажная длина | 200 | 200 | 200 | 225 | 250 |
| Минимальный расход, м3/ч | 0.45 | 0.45 | 0.45 | 0.5 | 0.6 |
| Номинальный расход, м3/ч | 30 | 50 | 60 | 120 | 230 |
| Максимальный расход, м3/ч | 60 | 90 | 120 | 200 | 300 |
| Тип соединения | Муфтовое (Фланцевое) |
Муфтовое (Фланцевое) |
Муфтовое (Фланцевое) |
Муфтовое (Фланцевое) |
Муфтовое (Фланцевое) |
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 |
| Масса, кг | 7.8 | 9.8 | 10.5 | 13.2 | 15.5 |
| Межповерочный интервал | 6 лет | 6 лет | 6 лет | 6 лет | 6 лет |
Общая схема муфтовых счетчиков ВСХН ДУ 40-250 мм
Характеристики ВСХН-125, ВСХН-150, ВСХН-200, ВСХН-250 Турбинный
| Параметр | ВСХН-125 | ВСХН-150 | ВСХН-200 | ВСХН-250 |
|---|---|---|---|---|
| Диаметр (Ду), мм | 125 | 150 | 200 | 250 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 250 | 350 | 375 | 420 |
| Ширина, мм | 250 | 285 | 340 | 400 |
| Монтажная длина | 250 | 300 | 350 | 450 |
| Минимальный расход, м3/ч | 1.5 | 1.8 | 4 | 10 |
| Номинальный расход, м3/ч | 250 | 400 | 750 | 1100 |
| Максимальный расход, м3/ч | 350 | 600 | 1000 | 1600 |
| Тип соединения | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) |
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 |
| Масса, кг | 18 | 40 | 51 | 75 |
| Межповерочный интервал | 6 лет | 6 лет | 6 лет | 6 лет |

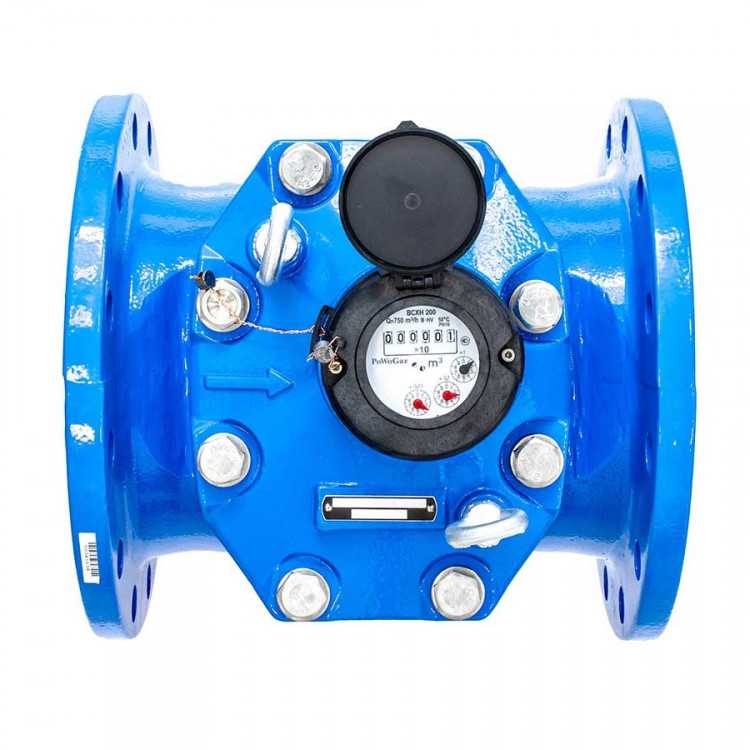

Обязательно прибор должен быть промаркирован производителем. Обязательно поставляется паспорт, там указаны основные технические характеристики. Также непосредственно на самом приборе указываются следующие параметры:
- условное наименование счетчика;
- допуски по температуре жидкости;
- порядковый номер прибора;
- допустимый расход измеряемой воды;
- год выпуска счетчика;
- максимальное допустимое давление 1,6 МПа (16 кгс/см2);
- межповерочный интервал 6 лет.
Помимо этого, стрелочкой указывается направление потока воды. В обязательном порядке счетчик холодной воды должен быть опломбирован еще на заводе. Если заводской пломбы нет, такой прибор не допускается до использования.
Где применяются счетчики ВСХН
В первую очередь стоит отметить, что этот тип водосчетчиков используется только в отапливаемых помещениях, это обеспечивает оптимальные условия для работы. Также они могут устанавливаться в специальных павильонах, где установлено другое коммунальное оборудование. При выборе места установки обязательно следует учитывать, что к счетчикам должен иметься свободный доступ для осмотра и ремонта в случае необходимости.
В первую при выборе счетчика нужд отталкиваться от диаметра (DN):
- DN 15-20 крыльтачтые. Используется в квартирах и частных домах.
- DN 25-40 крыльтачтые. Применяются в различных коммерческих помещениях, рестораны, офисы, магазины, склады, промышленные здания, многоквартирные дома, большие зимние коттеджи.
- DN 40-250 муфтовые. Устанавливают в качестве обще домовых счетчиков в многоквартирных домах, на крупных производствах и в офисных зданиях.
Применяться эти водомеры могут для промышленных, общедомовых и бытовых нужд. В зависимости от особенностей трубопровода подбирается модификация с подходящим диаметром. Это обеспечивает качественную работу приспособления в конкретных условиях.
Условия эксплуатации
Этот счетчик воды рекомендуется использовать только в допустимых температурных пределах. При температуре от +5°С, до +50°С. При менее низких и более высоких температурах возможны ошибки при работе считывающего механизма, что снижает точность. Помимо это относительная влажность воздуха не должна превышать 80%. В условиях повышенной влажности могут возникать коррозийные процессы.
Если заглянуть в паспорт прибора, можно увидеть объем воды, который допускается пропускать через расходомер. Это одно из основных условий, которое должно соблюдаться при работе. Обязательно учитывают следующие нюансы.
- Правильно подбирают место установки. В этом случае водосчетчик будет считать наиболее точно, срок эксплуатации будет увеличен.
- Если возникает снижает потребление воды, но напор остается в пределах нормы, следует проверить входящий фильтр. Он установлен одном из фланцев счетчика. Со временем он забивается и требует очистки.
- Если это не счетчик класс C, то данные при установки вертикально и горизонтально будут незначительно отличаться.
Все работы по ремонту и очистке прибора должны производиться только сертифицированными специалистами. Обычно за услугой обращаются к организациям, имеющим соответствующую лицензию. После каждой работы обязательно в документах к счетчику указывают все данные по произведенным действиям и дату.
