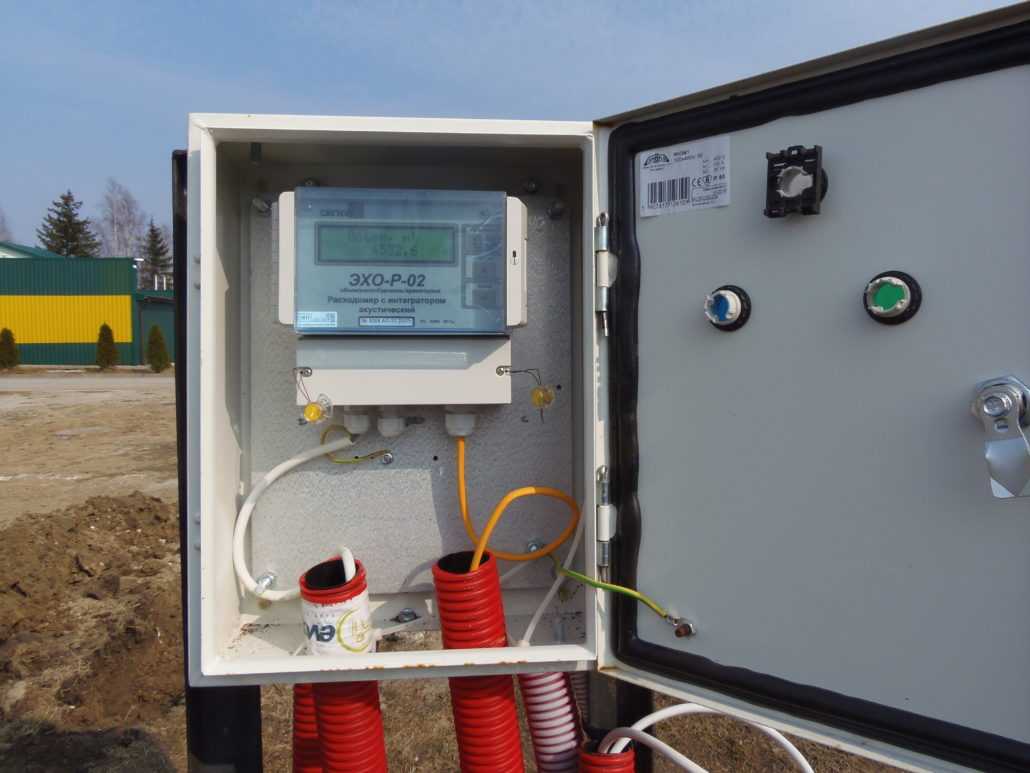

Расходомер эхо-р-02-опыт применения на практике для организации учета сточных вод

Преимущества и достоинства US-800

Гальваническая развязка
первичного преобразователя (трубы) от электронного блока.
ЕДИНСТВЕННЫЙ РАСХОДОМЕР В РОССИИ!!

Высокая помехозащищенность и безопасность
в любых, даже самых тяжелых условиях эксплуатации.

Каналы измерения расхода в двухканальном приборе также развязаны гальванически
— это исключает их взаимовлияние (явление наблюдаемое у двухканальных приборов с мультиплексированием). Цифровой выход RS485, токовый выход 4-20 мА гальваноразвязанные.
Успешный опыт эксплуатации в течение 10-ти лет показал устойчивость прибора даже при ударе молнии в трубопровод, не говоря уже о сварочных работах.

Интеллектуальная система самодиагностики:

— Неприрывное слежение за работоспособностью прибора и достоверностью получаемых результатов, фильтрация и нейтрализация помех.
Сетевой фильтр:
— Защита от помех и импульсов в питающем напряжении, автоматическая защита от перенапряжения, перегрева.
Функция ультразвуковой самоочистки пьезоэлектрических преобразователей.

Выбор режимов учета потока:
по модулю, с реверсированием, с выбором только одного прямого направления.

Специально подобранная элементная база
производства ведущих зарубежных фирм — PHILIPS, TOSHIBA, INTEL и др.

Не создает потерь давления!
Полнопроходное сечение, не содержит механических/ движущихся частей.
Измерительные участки на любой диаметр!

Высокая степень защиты
от внешних воздействий (IP65/ IP68):
— Возможность установки измерительных участков в нерегулируемых климатических условиях, а также в полностью залитых колодцах и на глубине.

Гибко программируется
под любые требования производственных объектов.
Привлекательный внешний вид:
— Современный корпус с защитой от внешних воздействий IP 65.
— Надежные разъемы.
— Клавиатура программирования закрывается герметичной пломбирующейся прозрачной крышкой.

Отсутствие гальванических источников питания
в энергонезависимой памяти.

Не требует специализированного обслуживания
на весь срок эксплуатации (более 25 лет).

Бесплатное гарантийное обслуживание
в течение 2-х лет!

Беспроливная методика поверки
(без демонтажа первичных преобразователей, утверждена Госстандартом РФ)!

Межповерочный интервал
-4 года.

Гарантия
-2 года.

ВСЯ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА!

ЭБ обслуживает 1 однолучевой УПР, один канал измерения, на УПР врезаны 2 датчика (1 луч)

ЭБ обслуживает 2 однолучевых УПР, два независимых канала измерения в одном электронном блоке, на каждый УПР врезаны 2 датчика (1 луч), удобен в многоканальных системах, в составных теплосчетчиках

ЭБ обслуживает 1 двухлучевой УПР, один канал измерения, на УПР врезаны 4 датчика (2 луча), отличается повышенной точностью 0.5-1%, требует минимум прямых участков при монтаже.

ДУ от 15 до 1400 мм

ДУ от 50 до 1400 мм

Что представляет из себя расходомер

Водосчетчик на канализацию монтируется на трубопровод на поверхность трубы. Такой вариант крепления является более надежным. Ведь обычная крыльчатка может засорить отверстие и показания будут искажены. По своей методике работы оборудование разделяется на две категории: для определения расхода по уровню жидкости в трубе и измерители уровня и скорости движения стоков.

Первый вид используется в самотечных коллекторах, а второй – в напорных линиях и для контролирования объема ливневого стока. Принято считать, что устройство выгодно устанавливать жителям частных домов. Ведь они много жидкости используют для своих нужд, которая не попадает в канализацию. Оборудование учета стоков поможет правильно рассчитать водоотведение. В среднем сэкономить можно около 300-500л за неделю. Жителям квартир негде установить такие приборы, поэтому оплата за стоки производится по установленному общедомовому оборудованию.

Почему бывают неточности?

Сомнительные данные приборы учёта могут выдавать по разным причинам. Они могут быть как завышенными, так и заниженными. В первом случае это крайне невыгодно самому собственнику счётчика. Во втором случае компания потребует произвести проверку.

Искажения в показаниях могут происходить по следующим причинам:

Причины, из-за которых могут возникнуть подпоры:

Неточности могут возникнуть из-за изменения сечения труб на разных участках. Это может произойти из-за заиливания по следующим причинам:

Иногда приходится проводить обследование больших участков канализационных систем. Специалисты могут быстро и точно определить причину заиливания и засоров.

При любых подозрениях на то, что счётчик начал показывать неправильно, надо провести прочистку канализации.

Ещё лучше — проводить профилактические осмотры, чтобы предотвратить затратные сантехнические работы. В итоге это позволит обеспечить правильную работу прибора и не надо будет платить за завышенные объёмы.

Стоимость на счётчики канализационных стоков разных компаний:

Востребованными являются расходомеры фирмы «Взлёт». Их применяют в системах канализации, которые работают безнапорным способом.

Типовые задачи для установки

Ультразвуковой счетчик сточных вод LT-US рекомендуется установить в случае, если необходимо:

промышленному предприятию выполнить требования законодательства РФ по водоотведению, получить для контроля полные данные по технологическим процессам, выполнить предписание Росприроднадзора и снизить затраты на использование водных ресурсов до 70%, которые до этого определялись расчетным способом;
ресурсоснабжающей организации вести мониторинг абонентов и учет сбрасываемых производственных сточных вод в очистные сооружения.

Возможно использование LT-US в качестве переносного счетчика для оценки текущих расходов сточных вод и определения целесообразности установки стационарных приборов учёта, а также при проведении экспертизы объёмов транспортируемой жидкости при коммерческих спорах и судебных разбирательствах.

Благодаря ультразвуковому преобразователю для измерения уровня или датчику скорости, счетчик для безнапорных каналов LT-US с заданной периодичностью измеряет расход в самотечных коллекторах 2 методами измерения: уровень-расход и площадь/скорость.

Влагозащищенное исполнение IP68

Не боится воды

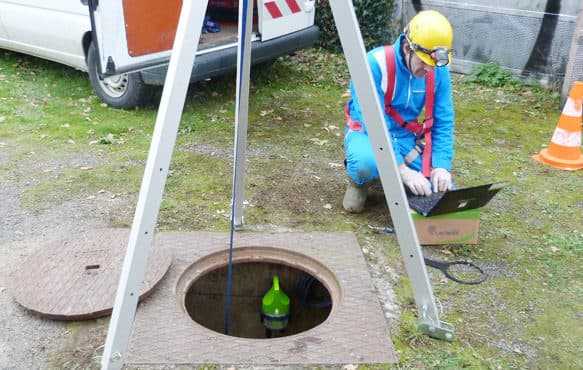

счетчик LT-US, который чаще всего размещается в смотровых колодцах, может подвергаться затоплению. Благодаря особой системе закрытия и разъему в стиле милитари, SOFREL LT-US имеет классификацию IP68, что позволяет сохранять работоспособность всех его компонентов даже при затоплении колодца.

Несмотря на то, что счетчик полностью водонепроницаем, обслуживающий персонал может открыть его на месте для технических работ, чтобы получить доступ к SIM-карте и батарее. Благодаря кольцу и системе блокировки, простой поворот кольца до щелчка — все, что нужно, чтобы закрыть ваше устройство и сделать его снова полностью водонепроницаемым.

Энергонезависимый

Нет проводов

В зависимости от выбранного режима измерения встроенная батарея большой емкости обеспечивает питание счетчика до 10 лет.

Благодаря низкому энергопотреблению и отсутствию необходимости организации стороннего питания (прокладывание сети питания 220В, установку питания от солнечной батареи и т.п.) LT-US может снизить затраты на внедрение узла учета сточных и ливневых вод на предприятии.

Кроме того, можно полностью отслеживать разрядку батареи, анализируя оставшуюся энергию, которая поступает вместе с данными с счетчика. Таким образом, замена батареи занимает всего несколько минут на месте с сохранением конфигурации счетчика.

Встроенная передача данных

Сам передает показания

Благодаря постоянным инвестициям в исследования и разработку технологий беспроводной связи, разработаны современные счетчики сточных вод, которые имеют специально разработанную для работы под землей встроенную высокочувствительную антенну 2G / 3G для эффективной работы ниже уровня земли, под закрытой крышкой колодца.

В случае сильного затухания сигнала в люке можно подключить специальную внешнюю антенну для усиления сигнала. Это позволяет эксплуатировать счетчик в тяжелых условиях приема GSM сигнала, в основном в труднодоступном месте и полевых условиях. Во время настройки счетчика можно воспользоваться функцией проверки уровня приема сигнала, чтобы настроить его оптимальным образом.

Быстрый запуск

Монтаж и пусконаладочные работы за 1 рабочую смену

Устройство настраивается по беспроводной сети через Bluetooth-соединение с ноутбуком/ПК. Это позволяет работать возле люка в полной безопасности.

Инженер-оператор для программирования и настройки счетчика руководствуется конфигурационным программным обеспечением SOFTOOLS. Это программное обеспечение отличается интуитивно понятным интерфейсом на русском языке, что значительно упрощает проведение пусконаладочных работ и последующую эксплуатацию счетчика.

Проблемы при проведении измерений

В процессе эксплуатации приборов учета стоков могут возникнуть проблемы, которые повлияют на точность снятия замеров. К числу этих замеров относят:

заиливание;
образование подпора.

Причины появления избыточного количества ила:

сброс в канализацию песка, строительного мусора и других неорганических отходов;
неправильно рассчитанный уклон труб, при недостаточном уклоне скорость движения потока недостаточная, поэтому твёрдый осадок не успевает смываться потоком;
разрушение трубопровода, в результате чего в канализацию попадает грунт.

Причины образования подпоров в трубопроводе:

засоры, вызванные попаданием в систему крупных предметов (например, тряпок или пакетов из полиэтилена);
частичное разрушение системы;
наличие уклона в сторону, противоположную току воды;
неправильно выполненная врезка счетчика в трубопровод, подпоры со стороны коллектора будут образовываться, если счетчик будет установлен выше поверхности движущегося потока.

Для получения точных измерений необходимо до установки счетчиков привести систему канализации в порядок. Только после выполнения ремонтных работ можно рассчитывать на то, что установленный расходомер будет показывать реальные результаты. Правила установки приборов для получения корректных результатов измерений:

устанавливать прибор учета только на прямолинейных участках трубопровода;
при организации учета количества стоков в самотечном трубопроводе канализации, устанавливать расходомер необходимо в нижней части сетей;
установка расходометра в верхней части сетей бессмыслена, так как для получения точных измерений необходимо, чтобы трубопровод был заполнен по максимуму;
при установке счетчика рекомендуется пользоваться уровнем, чтобы плоскость установленного датчика не отклонялась от горизонтальной линии.

Правильно выбранный и грамотно установленный расходомер для учета количества сточных вод позволит существенно сократить оплату за водоотведение в частном доме или на промышленном объекте. Поэтому стоит подумать об установке такого прибора с целью сокращения расходов на оплату коммунальных услуг.

Обзор фирм производителей ↑

В зависимости от задач, возложенных на счетчик, производители выпускают различную продукцию для проведения точных измерений.

К наиболее известным приборам относят следующие расходомеры:

ЗАО «Днепр». Выпускает счетчики различных модификаций, отличающихся между собой по принципу работы:
Днепр-7 01.011.1. Используется для напорного трубопровода и действует по принципу «площадь-скорость». Допустимый диаметр изделий составляет от 20 до 1600 мм. Устройство может выдавать погрешность в районе 2 %. Для работы прибора применяют накладные датчики;
Днепр-7 03.011.1. Устанавливается на безнапорных трубах. Может использоваться для изделий диаметром от 100 до 1600 мм. Погрешность составляет – 2 %, вид применяемых датчиков – накладные;
Днепр-7 03.071.1. Область применения – это открытые лотки или самотечные системы. Диаметр измеряемых изделий колеблется от 200 до 1600 мм.

Полученная информация выводится на USB-накопитель, экран или компьютер.

Фото: полученная информация выводится на USB-накопитель

ЗАО «Взлет». Модель с обозначением РСЛ применяется для безнапорного трубопровода и относится к типу измерения «площадь». Может применяться практически на любых изделиях, диаметр которых составляет до 4000 мм. Для работы используются акустические вертикальные датчики, прибор дает погрешность в 4 %;

Фото: ЗАО Взлет

Danfoss. Совместное производство России и Дании. Счетчики на канализацию Danfoss ценятся за высокое качество самой продукции и деталей, точность измерений.

Стоимость изделий немаленькая, но она быстро окупается за счет правильного подсчета используемой жидкости. Продукция имеет длительный срок эксплуатации, тогда как расходомеры многих производителей нужно менять через 2-3 года.

Фото: Danfoss

ЗАО «ТЕХНО-Т». Модель Стрим для безнапорных трубопроводов, используется для изделий диаметром от 10 до 3000 мм. Для работы используются механические погружные датчики, погрешность составляет 2 %.

Монтаж канализации в частном доме должен включать в себя установку счетчиков. К системам водоотведения следует относиться серьезней.

Важно! Расход воды, уходящей в канализацию, требует тщательного учета, особенно на крупных предприятиях. Это позволяет сэкономить средства, уходящие на оплату счетов, поэтому приобретенное оборудование быстро окупается

Этап 2. Месторасположение элементов канализации

Схема расположения септика

К месторасположению элементов сети, в частности находящихся на улице, следует отнестись со всей ответственностью.

Пример уклона труб канализации

Прежде всего, учитывается рельеф местности. Обычно на загородных участках обустраивается безнапорная канализация, в которой сточные воды поступают к месту утилизации естественным путем. В таких случаях трубы прокладываются под определенным наклоном (порядка 5 см на погонный метр) во избежание застоя стоков.

Уклоны канализационных труб

Не менее важным моментом являются санитарные нормы. Согласно им недопустима установка очистных сооружений вблизи скважин, колодцев и прочих источников воды.

Также при выборе места установки сооружений проверяется возможность беспрепятственного подъезда ассенизаторской машины.

Схема обустройства септика на даче

Устройство и принцип работы КНС

Устройство современных КНС следует рассматривать в двух основных вариантах:

сололифт;
канализационная станция для дома или коттеджа.

Принципиальных различий между этими устройствами нет. Но сололифты являются единым готовым оборудованием, которое можно купить в интернете и самостоятельно подключить, а канализационные станции формируются из отдельно продающихся частей под конкретный проект внешней канализации.

Компактные мини-станции

Портативные КНС типа «Сололифт» имеют компактный вид и устанавливаются вблизи сантехнического оборудования. Его устанавливают либо в подвале дома, либо в самом санузле.

Сололифт обеспечивает отведение канализационных стоков по мере их поступления в корпус устройства (+)

Основными конструкционными узлами сололифта являются:

герметичный корпус с патрубками и отверстиями;
двигатель;
крыльчатка с режущей кромкой;
автоматика.

При поступлении воды в устройство срабатывает автоматика и включается двигатель. В результате происходит перекачивание жидкости из внутреннего резервуара в напорную трубу. Крыльчатка дополнительно измельчает крупные фрагменты для эффективного отведения взвешенных частиц и предупреждения засора.

При подключении к мини-КНС с помощью тройников большого количества канализационных подводов необходимо учитывать, что производительности насоса может не хватить для перекачки поступающей жидкости (+)

Корпус сололифта может иметь 2-5 отверстий для подключения сантехнических приборов. Сверху устройства располагается воздушный клапан, который обеспечивает подсос воздуха извне при работе насоса. Это предотвращает срыв гидрозатвора в сифонах домашнего оборудования.

Производительность портативного мини-КНС стандартна и теоретически рассчитывается, исходя из количества подводящих труб. После покупки оборудования достаточно подключить напорный шланг и канализационные трубы к корпусу солофита, а потом включить его в розетку.

КНС для загородного дома

Насосная станция для частого дома обычно имеет внушительные размеры и вкапывается в землю. Готовых конструкционных решений такого типа в интернете найти не удастся, а для определения ориентировочной стоимости оборудования необходимо созваниваться с менеджерами магазинов или оставлять заявку на сайтах продавцов.

Более долговечными являются емкости из стекловолокна и пластика. Они не требуют какого-либо ухода и прослужат минимум 50 лет. Станция представляет собой загерметизированную емкость с насосами внутри.

Основными элементами КНС для дома являются:

Накопительный бак из пластика, стекловолокна, бетона или металла объемом в несколько кубометров.
Фекальный насос. В ежедневно работающих станциях ставят два насоса: рабочий и резервный, задача которых состоит в подъеме сточных вод на определенный уровень для дальнейшего их продвижения по трубам самотеком.
Система самотечных водопроводов (подводящих и напорных отводящих), объединяющих внутреннюю канализацию, КНС и последующий коллектор. Система снабжена задвижками и обратным клапаном, который позволяют жидкости течь только в одном направлении.
Автоматика с поплавковыми выключателями. Рекомендуется установка одновременно 3-4 поплавков, каждый из которых способен включать насос. Стоят они недорого, поэтому экономить на них не стоит.

Крупные домашние КНС имеют принцип работы, несколько отличающийся от сололифта. Резервуар для стоков закапывается в землю и подсоединяется к сливной трубе внутренней канализации. При достижении уровнем канализационных сточных вод установленного регулировкой уровня, поплавковый механизм замыкает сеть и включает насос.

Перекачка воды останавливается лишь при достижении поплавком уровня, гораздо ниже того, который привел к его включению. Такая схема позволяет реже включать насосное оборудование, снижая эксплуатационные нагрузки.

Дополнительные поплавки предназначаются для включения резервного насоса. Уровень воды для их запуска устанавливается немного выше, чем для основного насоса.

Это позволяет перестраховываться и включать резервное оборудование только в случае неисправности основного.

Дополнительно КНС могут оснащаться такими устройствами:

расходометр;
решетчатые емкости для фильтрации крупного мусора;
шкафы управления и регулировки;
лестница для спуска в емкость;
вихревой регулятор потока;
сорбционные фильтры.

Выбор набора оборудования необходимо проводить только под контролем специалистов. Это позволит подобрать комплектующие элементы с максимально соответствующими друг другу характеристиками и продуктивностью.

Способы подсчета объема стока и характерные неполадки расходомеров

Расходомер сточных вод, изготовленный качественно, не гарантирует бесперебойной работы. Существует ряд причин, обуславливающих сбои в нормальной работе счетчиков сточной воды. Основными причинами являются:

Заиливание, вызванного уклоном трубы выше допустимого, попаданием через повреждение в расходомер частичек грунта, попаданием в трубы песка.
Подпоры в результате разрушения участка канализации и попадания в прибор грунта, появление уклона в сторону, противоположную движению воды, возникновение скоплений мусора, опускание устройства ниже уровня поверхности воды.

Проблема подпоров, возникшая вследствие засора трубы, решается прочисткой. Чтобы устранить остальные неисправности, потребуется полноценный ремонт

Особенно важно проверить состояние канализационной системы перед тем, как проводить учет сточных вод

Вода в канализационной системе перемещается двумя способами: самотеком из-за уклона трубы или по напорной сети под воздействием насоса. В зависимости от вида сети учет канализационных стоков ведется по разнообразным методикам.

Объем сточных вод, перемещающихся по напорной сети, вычислить гораздо проще. Для этого используются любые устройства типа счетчиков объема стока. При подборе оборудования необходимо учитывать расчетный расход воды, низкую скорость тока и наличие в воде загрязнения в больших объемах.

Сточные воды, проходящие по безнапорной сети, учитывать намного сложнее. Скорость в данном случае будет незначительной. Использовать нужно устройства, позволяющие учитывать уровень и скорость движения стока либо только уровень воды.

Максимально точный показатель уровня жидкости в сети позволяет получить погружное устройство либо эхолокационный датчик. Лучше использовать оба прибора, затем сравнить результаты. Это позволит получить точные данные об объеме сточных вод, поступающих в канализационную систему.

Установка расходомера — пока еще редкое явление, которое тем не менее позволяет точно устанавливать объем сточных вод. И оптимизировать плату за коммунальные услуги. На данный момент существует немало видов счетчиков для сточной воды.

Это дает возможность приобрести прибор с техническими характеристиками, точно соответствующими параметрам конкретного объекта.

голоса

Рейтинг статьи

Сложности проведения замеров

Сточные воды в канализационной системе транспортируются по безнапорным или напорным трубопроводам. Учет безнапорных стоков – сложная задача. В данном случае имеется открытый канал или не полностью заполненная труба, по которым жидкость перемещается с небольшой скоростью под воздействием силы тяжести.

К основным помеховым воздействиям относят подпоры и заиливание канала.

Причины образования подпоров:

Накопление в трубе большого количества твёрдых отходов, образующих засоры;
Механическое разрушение участка трубопровода;
Уклон трубы в сторону, противоположную движению воды;
Подпор со стороны коллектора возникнет в том случае, если врезку произвели на уровне, который ниже поверхности городских стоков.

Расходомер имеет длительный срок службы Под заиливанием понимают образование в водных объектах большого количества осадков и наносов. Основной причиной заиливания становится загрязнённость потока при малой скорости течения и малом уклоне канала. Засоры и заиливание устраняют систематической прочисткой сточной канализации.

Снятие прибора

Довольно часто многие владельцы квартир сталкиваются с надобностью того, что нужно снять счетчик воды для проведения поверки или его замены. Многие решаются выполнить эту процедуру самостоятельно, однако для этого потребуются не только специальные инструменты, но и определенные навыки работы.

Если вы решили снять счетчик на воду, сперва нужно взять специальное разрешение

Перед тем как снимать приборы для учета расхода воды, нужно выполнить определенные действия, а именно:

Запросить разрешение на выполнение поверки;
Самостоятельно демонтировать счетчик;
Передать в водоканал;
Забрать прибор после поверки и установить;
Пригласить контролера для опломбирования;
Дождаться проверки контролером правильности монтирования, опломбирования и получить акт.

Для проведения работы нужно взять разводной ключ, а также резиновые прокладки. Изначально нужно перекрыть воду. Затем при помощи разводного ключа открутить гайки, расположенные по обеим сторонам счетчика. Чтобы металл был более податливым, облить его кипятком. Удалить ржавчину со штуцеров и старые прокладки, прочистить фильтр. После того как все будет выполнено, нужно заменить прокладки. Желательно использовать силиконовые, так как они не утрачивают своей эластичности и не пропускают воду на протяжении длительного времени.

Проектирование узлов учёта Т/Э и теплоносителя

Узел учёта тепловой энергии и горячей воды состоит из:

вычислителя,
измерителя массы или объёма носителя,
первичные преобразователи параметров температуры, давления, расхода,
приборов индикации,
запорной арматуры.

Абонентские – монтируются на границе между теплоснабженцем и потребителем, которая фиксирует балансовую принадлежность. Поквартирные – монтируются преимущественно при вертикальной разводке внутренних систем потребления.

Схема:

Работы включают:

проектирование,
монтаж с врезкой тепломеханической части в трубопроводы,
электромонтажные подключения,
наладку и программирование вычислителя,
проверку работы в течение не менее 3-х суток до сдачи.

Цена на узел учёта воды и обслуживание значительно разниться в профильных компаниях и зависит преимущественно от:

ДУ устройства – цена прямо пропорциональна диаметру водосчётчика (например, поверка ДУ 10-15 мм – 450 руб.; ДУ 40-50 мм – 2000 руб.).
Отсутствия/ наличия импульсного выхода.
Модельного ряда теплосчётчиков, вычислителей, расходомеров (например, поверка теплосчётчика с одним каналом расхода – от 4000 руб., с двумя каналами – от 4700-5000 руб.).
Вида производимой процедуры (поверка, съём, установка, оформление документов).

При этом общая схема сбережения ресурсов предполагает установку учётных устройств только в качестве первого шага. Далее идёт – внедрение в повседневную жизнь идеи снижения расхода потребления за счёт сберегающих приборов, экономителей (http://water-save.com/), личной дисциплины и ответственности.

14 04 2015 ТЕПЛОСНАБЖЕНИЕ НАШИХ ДОМОВ: КАК УСТРОЕНО, И КАК ЕГО УЛУЧШИТЬ

Читайте далее

Установка погружных датчиков приборов учета стоков

Если с установкой бесконтактных датчиков уровнемеров и радарных расходомеров все достаточно понятно (простота установки является их основным преимуществом, в ущерб точности измерений), то монтаж погружных датчиков часто требует специальных технических решений. В самотечных трубах диаметром 200-800 мм доплеровские и кросс-корреляционные датчики устанавливаются, как правило, на распорном монтажном кольце, что обеспечивает минимальное время установки при надежной фиксации.

Серьезной проблемой является установка погружных датчиков в глубоком потоке, особенно при высокой скорости течения и невозможности временной остановки потока. Для этого могут использоваться водолазные работы либо работа при минимальном уровне потока (в ночное время и т.п.). Однако, существуют и специальные технические решения, которые позволяют не только опускать датчики в глубокий поток, но и извлекать их оттуда без помощи водолазов для поверки и обслуживания. На рисунках ниже показаны варианты монтажа датчиков на металлических конструкциях, которые могут опускаться в канал и извлекаться из него.

Кроме того, датчики могут быть установлены на поплавках «вверх ногами». Это не только облегчает установку датчиков в глубоких каналах, но и дает возможность производить точные вычисления при переменных донных отложениях (в случаях, когда донные отложения зависят от количества выпавших осадков, например), так как встроенный в датчик ультразвуковой уровнемер будет измерять уровень потока от поверхности до фактической поверхности дна с отложениями.

Можно упомянуть еще о дополнительных возможностях кросс-корреляционных расходомеров по измерению широких потоков. Данный тип расходомеров позволяет подключать к вычислителю несколько датчиков скорости, расположенных на дне канала, либо на дне и на стенках канала и, за счет этого, получать эпюру скоростей не только по глубине потока, но и по ширине. Это обеспечивает высокую точность измерений в широких каналах.

Заключение

Если обнаружены заилившиеся участки в трубопроводе канализации, необходимо найти причину. Иначе следующим шагом станут неправильные показания приборов учёта.

Монтировать расходомеры надо правильно, с учётом всех требований. Правильная установка счётчика поможет значительно сократить расходы по оплате за водоотведение.

Особенно это актуально для частных домовладений, где некорректно вычислять расход сточных вод по водопотреблению. В многоквартирных домах есть смысл установки счетчиков, чтобы снизить коммунальные платежи. Этим должна заниматься управляющая компания.

модель	диапазон температур º С	диаметр трубы мм	погрешность %	скорость потока м/с	цена руб.
Portaflow 220А	от -20 до 135	13 – 1150	менее 2	0,1 – 20	240 000
GE Panametrics TransPort PT878	от -40 до 150	12,7 – 7500	менее 1,5	до 12,2	197 000
SLS – 700P Streamlux	от -40 до 160	15 – 6000	менее 1	0,05 – 32	от 99 000
