Как достать обсадную трубу из скважины

Разновидности труб

Трубы могут быть выполнены из различных материалов. Самые долговечные — стальные. Они отличаются высокой прочностью и дороговизной. Вместо них используются более дешевые асбоцементные изделия. Они обладают хорошим качеством, но очень хрупкие. Современные пластиковые аналоги характеризуются небольшим весом.

По остальным характеристикам они не уступают стальным изделиям. Стоят они дешевле стали. Вынуть асбоцементную трубу из скважины без повреждений практически невозможно. Да и обсадные конструкции из других материалов вытащить иногда бывает труднее, чем пробурить новую скважину.

При демонтаже обсадной трубы нужно учесть следующие факторы:

1. Из какого материала она изготовлена.
2. Какова глубина скважины и длина обсадной колонны.
3. Сколько времени она находилась в земле.
4. В каких условиях эксплуатировалась.
5. Причины ее демонтажа.

Как вынуть из скважины трубу?

Если решение вытащить трубу все же принято, можно использовать для этого один из нескольких возможных способов.

• Обратиться к профессиональным бурильщикам. Они используют специальное оборудование (труболовки, овершоты, метчики и т.п.), избавив владельцев участка от головной боли и некоторого количества денежных средств.
• Зафиксировать конец трубы, например, петлей или обжимным хомутом, закрепить его на коротком плече большого рычага и постепенно вынуть трубу.

Как вариант — достать трубу из скважины можно с помощью большого железнодорожного домкрата

Такое вот самодельное устройство

Еще один способ вынуть трубу состоит в изготовлении специального приспособления.

Для этого понадобится швеллер №10, из которого изготавливаются две стойки в виде перевернутой буквы «Т». Высота конструкции должна быть один метр, а ширина — 0,6 м. Сверху к каждой стойке приваривают подшипник, внутренний диаметр — 40 мм.

Теперь нужно сделать ось, на которой закреплены рукояти и барабан. Края оси вставляют в подшипники и устройство можно считать готовым. Для подъема трубу фиксируют стальным тросом, который наматывают на барабан. Для страховки длинных конструкций рекомендуется применять специальную чалку, чтобы удерживать трубу при перехвате троса. Чтобы вытащить пластиковую трубу и не повредить ее, понадобится обжимной хомут.

Как вытащить трубу из скважины – некоторые варианты решения проблемы

Бурение скважины на воду — занятие само по себе достаточно сложное и трудоемкое. Но еще большие проблемы ожидают владельцев участка, если необходим демонтаж устройства. Самый сложный из вопросов, которые в этой связи возникают: как вытащить трубу из скважины?

В чем заключается проблема?

Водяная скважина — это подобие обычного колодца, диаметр которого невелик, а вот глубина может достигать нескольких десятков метров. Чтобы защитить стенки скважины от вполне возможного обрушения грунта, в них забивается обсадная труба.

А чтобы вода оставалась чистой и свежей, внутрь обсадной трубы вставляется еще одна — эксплуатационная. Разумеется, диаметр эксплуатационной трубы должен быть несколько меньше, чем у обсадной.

Нередко, в целях экономии, используют трубы, которые могут одновременно выполнять обе функции: укреплять грунт и контактировать с питьевой водой.

Трубы для скважины выполняют из различных материалов:

• стальные: самые прочные, долговечные и дорогие;
• асбестоцементные: довольно хрупкие, но вполне качественные и относительно дешевые;
• пластиковые: новинка на рынке, которая прочнее асбестоцементных изделий, имеет невысокий вес и дешевле стали.

Обратите внимание: Вынуть из скважины хрупкие асбестоцементные трубы и при этом их не повредить, задача практически невыполнимая. Вытащить трубу иногда сложнее, чем пробурить скважину заново

Вытащить трубу иногда сложнее, чем пробурить скважину заново.

Вытащить трубу иногда сложнее, чем пробурить скважину заново..

Для того, чтобы вынуть узкую трубу из скважины, с достаточно большой глубины, понадобятся немалые усилия и сноровка. При этом необходимо учесть:

• материал, из которого изготовлена труба;
• глубину погружения;
• срок эксплуатации;
• условия использования;
• причины демонтажа.

В ряде случаев успешно разрешить задачу по демонтажу не представляется возможным, например, при обрыве конструкции на большой глубине.

Возможные альтернативы

Специалист, к которому обращаются с вопросом о том, как достать трубу из скважины, обязательно задаст встречный вопрос: а зачем? Некоторым владельцам частных домов кажется, что это единственный способ восстановить работу старой, заброшенной или неправильно устроенной скважины. Иногда желание демонтировать трубу продиктовано необходимостью починить или заменить вышедшую из строя конструкцию.

Поскольку процесс демонтажа — дело трудоемкое, хлопотное, долгое и дорогое, обязательно следует поискать альтернативные варианты решения. Например, в поврежденную обсадную трубу можно забить эксплуатационную конструкцию меньшего диаметра. Трещина будет надежно закрыта и работа скважины восстановлена.

Бывает полезной консультация с опытными специалистами. Иногда достаточно правильно прочистить скважину и демонтаж просто не понадобится.

В ряде случаев выясняется, что дешевле и проще пробить новую скважину, чем восстанавливать старую.

Как вынуть из скважины трубу?

Если решение вытащить трубу все же принято, можно использовать для этого один из нескольких возможных способов.

• Обратиться к профессиональным бурильщикам. Они используют специальное оборудование (труболовки, овершоты, метчики и т.п.), избавив владельцев участка от головной боли и некоторого количества денежных средств.
• Зафиксировать конец трубы, например, петлей или обжимным хомутом, закрепить его на коротком плече большого рычага и постепенно вынуть трубу.

Совет: Для воздействия на длинное плечо рычага может понадобиться усилие, равное весу нескольких человек и время. Известен случай, когда бригада вытащила трубу, на полчаса присев на длинное плечо рычага.

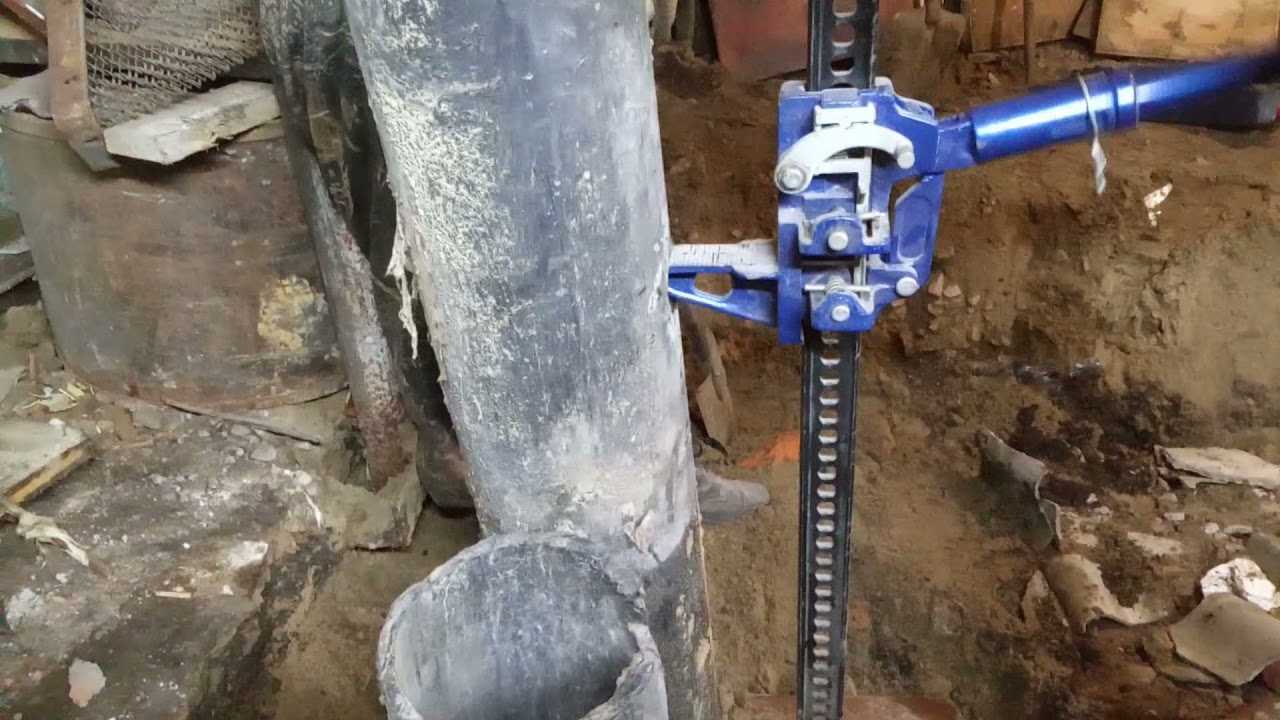

Вместо рычага можно использовать подходящий домкрат, например, от КАМАЗа или железнодорожный.

Как вариант — достать трубу из скважины можно с помощью большого железнодорожного домкрата

Такое вот самодельное устройство

Еще один способ вынуть трубу состоит в изготовлении специального приспособления.

Для этого понадобится швеллер №10, из которого изготавливаются две стойки в виде перевернутой буквы «Т». Высота конструкции должна быть один метр, а ширина — 0,6 м. Сверху к каждой стойке приваривают подшипник, внутренний диаметр — 40 мм.

Теперь нужно сделать ось, на которой закреплены рукояти и барабан. Края оси вставляют в подшипники и устройство можно считать готовым.

Для подъема трубу фиксируют стальным тросом, который наматывают на барабан. Для страховки длинных конструкций рекомендуется применять специальную чалку, чтобы удерживать трубу при перехвате троса.

Чтобы вытащить пластиковую трубу и не повредить ее, понадобится обжимной хомут.

Какие предметы могут застрять в скважине?

При ремонте буровых производят операции по извлечению на поверхность компрессорных труб. Из газоконденсатных выработок извлекают лифтовые трубы, обладающие большим диаметром. Нередко происходит обрыв участка трубы и ее погружение на дно скважины.

На дачном участке у хозяина возникает потребность при демонтаже насоса вытащить из колодца дюймовые трубы диаметром до 1,5 м. Когда обустраивают скважину, в нее опускают насос, оборудованный обратным клапаном. В зимнее время происходит замерзание воды в шланге, а летом поднять весь груз невозможно, настолько он тяжелый и громоздкий.

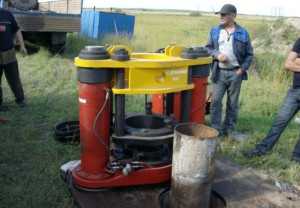

На буровых из скважины извлекают обсадные трубы, применяя специальные приспособления.

Как вынуть из скважины трубу

Типовой  процесс извлечения трубы из грунта реализуется следующим образом:

Извлечение обсадных колон

• Во-первых, нужно оценить вес трубы. Для этого следует промерить глубину колодца, измерить диаметр трубы и толщину ее стенки. После чего в справочнике ищется масса одного погонного метра такой трубы (по диаметру и толщине стенки). И полученное значение умножают на глубину колодца – она и определит метраж трубопровода. По полученному значению подбирают тягловое усилие лебедки. И если оно значительно, то стоит сразу же заказать кран, а если колеблется в пределах нескольких тон, то трубу можно «вынуть» обычной лебедкой.
• Далее вам придется заняться земляными работами. Вокруг оголовка роется кольцевая траншея, глубиной около одного метра. После этого в траншею заливают воду. И повторяют до тех пор, пока она не прекратит впитываться. Таким путем мы ослабим коэффициент трения трубы о грунт. Причем смонтировав на оголовке трубы вибрационный генератор (хотя бы обычный электромотор с грузиком на шкиве), можно сократить время «подпитки» грунта и уберечь скважину от возможного обрушения после демонтажа трубы. Ведь вибрации от генератора «расшатают» обсадной каркас и туба «отойдет» от грунта безо всякой воды.
• Следующий шаг – само извлечение трубы из грунта. Для этого нужно наварить на тело извлекаемого отрезка прут толщиной 15-20 миллиметров. К этому пруту подводят стропы от лебедки, закрепив которые можно начинать подъем обсадного каркаса. Причем подъем осуществляется посредством блока, вмонтированного в высшую точку вертикального каркаса. Через блок перебрасывают трос, и крутящий момент барабана лебедки трансформируется в вертикальное тягловое усилие.

Разумеется, и лебедку, и опорный каркас с блоком может заменить стандартный кран.

Ну а сам прут играет роль своеобразного «предохранителя», предел прочности которого будет немного ниже аналогичной характеристики самой трубы. В итоге, при чрезмерно высоком тягловом усилии «порвется» прут, а не труба. Причем прут можно даже не приваривать, а зафиксировать на теле трубы с помощью резьбового хомута.

Зачем тащить трубу из скважины — возможная альтернатива

Трубы из скважины

Как видите: вытащить обсадную трубу из скважины достаточно сложно. А в некоторых случаях – эта операция невозможна в принципе. Поэтому специалистами по бурильным работам были подготовлены альтернативная технология, с помощью которой можно провести замену труб без необходимости извлечения старого обсадного каркаса.

И в основе этой технологии лежит идея внедрения в шахту скважины полимерного вкладыша, внешние границы которого соответствуют внутреннему диаметру старой обсадной трубы.

Причем технически вся эта операция выглядит очень просто:

• Из скважины откачивают воду.
• Стенки шахты укрепляют антикоррозийным составом или жидкой гидроизоляцией.
• После этого в шахту вводятся полимерные обсадные трубы, монтируемые на резьбовое соединение. Причем в первом (от дна скважины) участке такого трубопровода делают перфорацию (с помощью дрели или болгарки). После чего участок оборачивают геотканью. Таким путем решают проблему замены придонного фильтра.

Причем в виду относительно небольшого веса таких труб можно обойтись и без сложного оборудования, применив в качестве «транспортера» вертикальную стойку и лебедку грузоподъемностью до 1,5 тонн.

После завершения монтажа владельцу обновленной скважины остается только «раскачать» источник, спровоцировав намыв слоя песка вокруг обновленного фильтра.

Как вытащить трубу из земли: обзор процесса

Итак, решение демонтировать трубу принято. Теперь нужно определиться со способами реализации таких намерений.

И современные бурильные технологии предлагают нам, по крайней мере, три варианта технологического процесса демонтажа обсадных труб, а именно:

• Извлечение натяжкой тела трубопровода с последующим обрывом.
• Промывку с расхаживанием тела обсадного каркаса.
• Обычного отвинчивания системы.

Словом, достать трубу из скважины можно тремя способами. И далее по тексту мы познакомимся с нюансами этих технологий демонтажа.

Извлечение натяжкой

Данная технология практикуется на трубах большого диаметра и в случае искривления канала скважины. Суть процесса заключается в захвате верхнего торца обсадного трубопровода и натяжке вверх. Причем трубу тянут по частям. Ведь в процессе натяжки возникает усилие, превышающее предел пластичности конструкционного материала обсадного трубопровода. И труба попросту лопается на некоторой глубине.

Извлечение натяжкой тела трубопровода

В этом случае в скважину погружают особую насадку, которая цепляется за торец и вся процедура повторяется, вплоть до следующего обрыва. Такие действия продолжают до полного извлечения трубы из скважины.

При этом нужно пользоваться инструментом с большой подъемной силой. А сама труба будет непригодна для повторного использования.

Извлечение расхаживанием

Извлечение трубы методом расхаживания

Данная технология позволяет вынуть узкую обсадную трубу, но без гарантий ее целостности. Ну а если диаметр трубы позволяет погрузить в нее насос циркуляционной системы, то трубу удастся извлечь в целости и сохранности.

Суть процесса заключается в насыщении окружающего трубу грунта влагой. После чего снижается коэффициент трения, и труба извлекается натяжным устройством. Для этого к верхней части трубы крепят насосы циркуляционной системы или, если позволяет диаметр, погружают насосы к самому дну скважины. Причем в процессе циркуляционной промывки трубу расхаживают – крутят и раскачивают из стороны в сторону.

Такие манипуляции избавляют тело трубы от плотного контакта с грунтовой пробкой, а процесс натяжного извлечения после таких манипуляций пойдет «как по маслу».

Демонтаж отвинчиванием

Для реализации данной технологии используют буровую установку, оснащенную особыми  устройствами. Суть процесса заключается в сочетании нагрузки момента вращения и усилия натяжения, благодаря которым элементы обсадного трубопровода сначала развинчиваются, а затем извлекаются из скважины.

Ну а сам процесс реализуется так: в скважину вводят особую ловильную коронку, верхний край трубы фиксируют и, сделав не менее 20 оборотов против часовой стрелки, извлекают развинченный участок обсадного трубопровода.

Последовательность действий при вытаскивании

Для успешного вытаскивания обсадной трубы из скважины с использованием домкрата необходимо следовать определенной последовательности действий

Каждый этап процесса требует внимательности и осторожности, чтобы избежать возможных повреждений оборудования или проблем в ходе выполнения работ

1. Подготовительные работы:

Перед началом процесса вытаскивания необходимо прокладывать тщательные измерения глубины и диаметра обсадной трубы. Эта информация поможет определить требуемую величину давления и максимальную нагрузку на домкрат.

2. Фиксация домкрата:

Домкрат должен быть установлен на специальную площадку или надежное основание. Предварительно необходимо убедиться, что домкрат в исправном состоянии и готов к использованию.

3. Подготовка оборудования:

Проверьте состояние канатов, тросов и других элементов оборудования, чтобы избежать их поломки или обрыва во время процесса вытаскивания.

4. Подготовка места работы:

Очистите и обозначьте зону вокруг скважины для процесса вытаскивания. Убедитесь, что рабочая площадка безопасна и подготовлена для работы.

5. Установка домкрата:

Установите домкрат на крепежную платформу или участок близко к скважине, где будет производиться вытаскивание обсадной трубы.

6. Подъем обсадной трубы:

Аккуратно и осторожно пристегните домкрат к обсадной трубе, используя ремни или другие средства крепления. Внимательно следите за уровнем напряжения и направлением движения трубы

7. Контроль процесса:

Во время процесса вытаскивания обсадной трубы постоянно следите за состоянием оборудования, обеспечивайте надежную фиксацию и проверяйте уровень давления в домкрате. В случае необходимости проводите корректировки и регулировки.

8. Грамотное завершение работ:

Когда обсадная труба полностью вынута из скважины, аккуратно отсоедините ее от домкрата, убедитесь, что оборудование возвращено в исходное положение и соответствует всем необходимым требованиям безопасности.

Вытаскивание обсадной трубы из скважины с использованием домкрата – это ответственный и требующий внимания процесс

Следуя правильной последовательности действий и принимая все необходимые меры предосторожности, можно успешно достичь поставленной цели

Риски самостоятельных попыток достать погружной насос

Известны несколько частых причин застревания водяного насоса в стволе скважины и большинство их возникают вследствие неверной эксплуатации водоснабжающего оборудования. Прежде требуется выявить причину застревания. В зависимости от нее будем выбирать и метод подъема насоса. Точное состояние заблокированного в скважине агрегата позволяет определить только видеокаротаж скважинного канала, проводимый путем погружения в ствол обсадной трубы специальной видеокамеры, передающей изображение на монитор.

Не пытайтесь вырвать водонасос домкратом! Последствия будут плачевны – полное заклинивание насосного агрегата в стволе скважины, искривление или пробой скважинного канала. Скважина на воду дороже любого насоса, тем более при ее глубине более 10 м. Если описанные в статье методы по каким-либо причинам не дают результата или у вас нет уверенности в положительном результате – обращайтесь к специалистам-буровикам.

Как извлечь обсадную трубу из скважины по всем правилам

Процесс выемки обсадной трубы из скважины очень трудоёмкий и сложный. Кроме того, он сопряжён с большими проблемами на территории, так как для извлечения трубы необходимо использовать тяжёлую технику. А она точно повредит газоны, дорожки и прочие элементы благоустройства территории.

Помимо этого, чтобы извлечь трубу, несмотря на большую силу сцепления с грунтом (силу трения), площадь вокруг скважины необходимо обильно увлажнить. Для этого приходится сверлить в земле глубокие шурфы, и заливать в них воду, что может привести к обрушению стенок скважины.

Поэтому, для такого сложного процесса недостаточно только больших усилий и опыта работ, необходимо учесть несколько основных факторов — вес обсадной колонны, коэффициент трения трубы о землю, глубину, на которую была погружена труба, срок службы и значение прочности материала, из которого она была изготовлена.

Причины извлечения

Основными причинами, по которым возникает необходимость вытянуть трубу, являются:

• Причина #1: коррозийные образования на наружных и внутренних поверхностях трубы;
• Причина #2: износ обсадной колонны;
• Причина #3: засорение скважинной системы механического происхождения.

Исходя из сложности процесса, и возможных негативных последствий, перед тем, как вытягивать обсадную колонну нужно обязательно проконсультироваться со специалистами, взвесить все за и против. Если же решение будет принято в сторону извлечения эксплуатационной колонны, то специалисты всегда подскажут, как вытащить обсадную трубу из скважины наиболее подходящим способом.

Как извлечь обсадную трубу — основные способы

Один из простейших способов извлечения обсадных труб – это довериться профессионалам. Бурильщики для этих целей используют специальное оборудование – овершоты, метчики, обжимные хомуты и стальные петли, труболовочные устройства. Они всегда могут задействовать необходимую спецтехнику – домкраты, и, наконец, грузовые авто, могут достать трубу сразу целиком, или по участкам.

Профессиональных способов существует несколько вариантов:

#1: Промывка и рассаживание колонны

Вытащить трубу из скважины можно способом промывки системы, для чего используют специальный насос, оснащённый устройством для промывания. Трубу подсоединяют к напорной части насоса, и под давлением, необходимым для циркуляции воды, промывают обсадную колонну. После извлечения песка из трубы, её растягивают, перемежая процесс растягивания с вращением при помощи ротора. В результате этого колонну поднимают приблизительно на 10,0 метров и прекращают рассаживание. На следующем этапе обсадную пластиковую трубу достают из скважины по частям.

#2: Натяжение и обрыв трубы

Чтобы вытащить трубу способом натяжения применяют систему талей, при помощи которой поднимают верхний участок трубы до разрыва конструкции. После этого оторванный участок поднимают вверх, а ловильным устройством захватывают следующий участок трубы, и повторяют процесс. Данный способ имеет недостатки, и не целесообразен при вытягивании трубы большого размера, с большой глубины и извлечении труб из скважины с наклоном.

При вытягивании обсадной колонны необходимо действовать очень аккуратно, чтобы не повредить конструкцию из хрупких материалов, например, пластиковые трубы. В противном случае обрывки и осколки труб могут застрять в скважинном пространстве, или упасть на дно, откуда их сложно будет поднять наверх.

#3: Демонтаж

Демонтировать всю систему обсадной колонны можно при соединении усилий по изменению значения крутящего момента и одновременном повышении силы растяжки трубы. Применяют также чередование вращения трубы и её рассаживание.

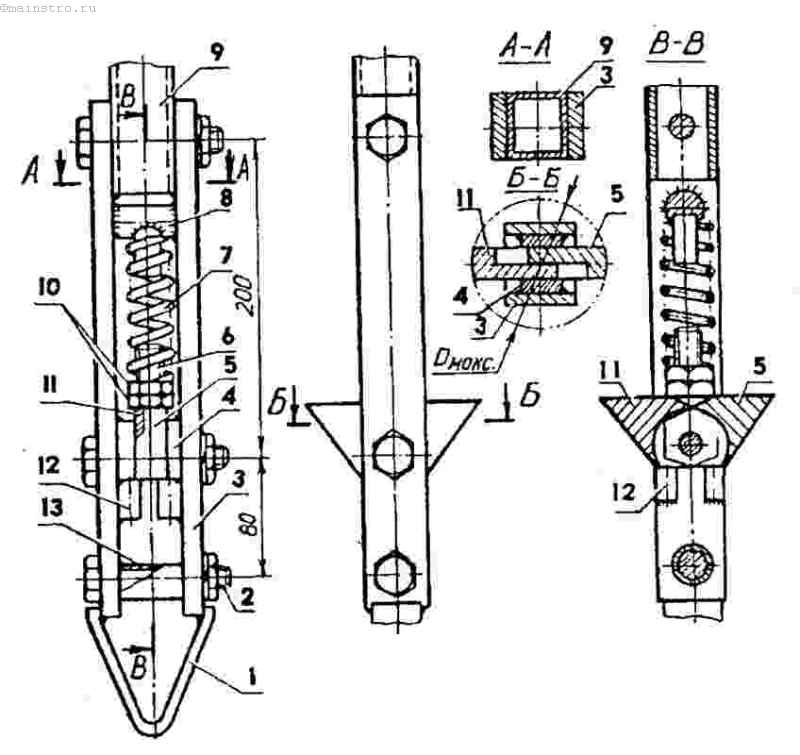

Для этого понадобятся специальные инструменты и устройства — труболовильное приспособление, перфоратор и ротор, режущие средства и кумулятивные торпеды. Для раскручивания резьбовых соединений применяют специальные инструменты, которые крутят, ослабляя резьбу.

Альтернатива извлечению трубы

Существуют ситуации, при которых невозможно достать обсадную колонну, например при её обрыве на большой глубине. Кроме того, извлечение колонны не всегда считается единственно возможным решением для восстановления нормального функционирования скважины.

При небольших повреждениях – трещинах, коррозии, подходит способ забивания в изношенную обсадную колонну трубы с меньшим диаметром. В некоторых случаях специалисты рекомендуют тщательную промывку и прочистку, после чего отпадает необходимость в извлечении трубы. А иногда, к сожалению, устройство новой скважины оказывается дешевле и проще, чем процесс извлечения повреждённой обсадной колонны.

Способы демонтажа

Вначале нужно провести подготовку. Она состоит из таких этапов:

• возле колонны нужно разрыть котлован глубиной 1-1,5 метра;
• хорошо залить околотрубное пространство водой – здесь экономить не стоит, лить воду нужно до тех пор, пока она не будет стоять на поверхности.

Дополнительным плюсом, будет подключение к колоне вибрационного аппарата. Это позволит решить две задачи – во-первых, вода лучше впитается, а во-вторых, грунт немного отойдет от стенок трубы. А это значительно облегчит процесс ее подъема.

Использование лебедки

Этапы работ:

• над скважиной монтируется конструкция, оснащенная мощной лебедкой;
• на трубе делается хомут с двумя рычагами;
• за них фиксируется лебедка и начинается процесс подъема.

По ходу работ, возможен обрыв трубы – в этом случае, в скважину опускается специальное разжимное устройство для ее захвата и последующего подъема.

Процесс извлечения трубы с помощью лебедки

Вращательный метод

Подходит для неглубоких колонн. К верху трубы фиксируется мощный хомут, оснащенный длинными рукоятками. Основная задача – сорвать трубу с места.

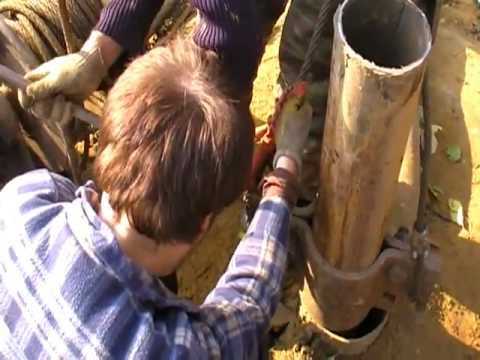

Хомут для трубы

Далее, одновременно с вращением осуществляется подъем конструкции. В паре с вращением, применяется расшатывание с одновременной промывкой трубы.

Использование рычага

В этом случае технология выглядит таким образом:

• понадобится длинный и прочный рычаг;
• короткий край крепится к колонне. А на длинный участок, нужно прилагать давящее усилие;
• основная трудность – сдвинуть трубу с места. После этого, процесс пойдет гораздо легче.

Также, можно использовать грузовой домкрат. Для этого, на обсадку закрепляется хомут с упором. А под домкратом делается прочная площадка. Он подводится под упор и поднимается.

Предыдущие статьи Следующие статьи

• 05.03.2017.


  Водоснабжение дома из скважины своими руками

• 05.03.2017.


  Самостоятельный ремонт питьевых скважин

• 05.03.2017.


  Как забить скважину на воду самостоятельно: порядок работ

• 22.02.2017.

Метод промывания

Перед тем, как попытаться вытащить трубу из скважины, важно оценить объем повреждений. Учтите, что засорение колодца и постепенное разрушение оборудования – нормальный процесс

На дне образуется осадок, а обсадная конструкция ржавеет и постепенно разваливается, поскольку ее поверхность покрывается трещинами и расколами

Химический состав почвы также имеет значение – слишком кислая среда более разрушительная, чем нейтральная или щелочная.

На дне образуется осадок, а обсадная конструкция ржавеет и постепенно разваливается, поскольку ее поверхность покрывается трещинами и расколами. Химический состав почвы также имеет значение – слишком кислая среда более разрушительная, чем нейтральная или щелочная.

Если обсадная труба изготовлена из металла, то она будет разрушаться под действием естественных факторов и задуматься о ее замене придется через короткое время

В зависимости от степени запущенности скважины, избирают один из методов, определяющих масштабы работ:

• рассаживание и промыв всего стояка;
• натяжение и замещение деталей конструкции;
• демонтаж обсадной и эксплуатационной труб.

Натяжение сопряжено с применением тали или лебедки, чтобы за верхний край поддеть трубу и тянуть до обрыва. Эту часть достают из колодца, после чего ловильным оборудованием подхватывают другие фрагменты колонны

При этом важно работать так, чтобы хрупкие части трубы не застряли в проеме скважины. Лучше всего использовать домкрат гидравлического типа

Такое оборудование не всегда эффективно, особенно если шахта пробурена под углом или произошло смещение пластов

Широкие трубы и значительная глубина колодца также затрудняют извлечение поврежденных фрагментов. Из такого колодца обсадку нередко извлекают после промывки системы водовода с помощью насоса и специализированного оборудования

Такое оборудование не всегда эффективно, особенно если шахта пробурена под углом или произошло смещение пластов. Широкие трубы и значительная глубина колодца также затрудняют извлечение поврежденных фрагментов. Из такого колодца обсадку нередко извлекают после промывки системы водовода с помощью насоса и специализированного оборудования.

Колонну подсоединяют к насосу и оборудованию для промывки, начиная работу под минимальным давлением, после чего постепенно увеличивают нагрузку насоса и объем подачи воды.
