Ливневый колодец: как выбрать? расчет и монтаж ливневого колодца- обзор +видео

Виды, специфика

            Различают несколько видов наружных частей системы. Они объединяются в группы по определенным признакам. По принципу перемещения стоков внешняя канализация делится на 2 категории:

• самотечная. Создана таким образом, что все элементы расположены под уклоном. Стоки движутся под действием силы тяжести. Угол наклона труб жестко ограничен и для каждого диаметра представляет собственную величину;
• напорная (или принудительная). Это системы, расположенные в участках со сложным рельефом, низинах, на склонах и т.п. Для подачи стоков используются специальные насосы.

Обычно предпочитают строить первый вид систем, так как они проще и дешевле. По способу утилизации отходов:

• общественная. Жидкость из дома поступает в магистральные линии, откуда передается на городские очистные сооружения;
• автономная. Это сравнительно небольшие системы, обслуживающие один дом. Они самостоятельно утилизируют стоки, или, как минимум, аккумулируют их в крупном резервуаре до момента откачки.

Строительство канализации того или иного типа требует знаний и соблюдения нормативов и требований. Поскольку проникновение стоков в грунт чревато многими проблемами, все расстояния от элементов системы до зданий и сооружений заранее определены и жестко контролируются. Монтаж внешней канализации производится на основе плана, который составляется с учетом норм СНиП и СаНПиН. Независимо от того, производится врезка в общественную сеть, или строится автономный комплекс, выполнение действующих правил обязательно.

Какие функции выполняет уклон ливневой канализации

Одним из самых значимых моментов в монтаже ливневой канализации считается ее уклон. Так как именно благодаря правильному уклону собравшаяся вода будет перемещена в точку сброса. Главной функцией, которую выполняет уклон, является обеспечение свободного протекания воды по трубопроводам

Это особенно важно при самоточном трубопроводе, потому что в таком случае все процессы происходят под действием физических законов. Многие специалисты советуют делать уклон равный нулевому значению, так как у него можно выделить следующие отличительные особенности:

• Простота и скорость составления технического плана и прокладки канализации;
• Не требуется постоянно определять превышение точек отвода воды;
• Установка сантехнических приборов разрешена в непосредственной близости со стояком.

Как показывает практика, самым правильным в таком достаточно ответственном вопросе будет выполнить расчет, используя данные СНиПа.

На участках где предусмотреть уклон не представляется возможным, рекомендуется устанавливать насосное оборудование.

Применение промливневой канализации

Промливневая канализация необходимо для очистки поверхностных и сточных вод. Перед тем как дождевая и талая вода попадет в муниципальную сеть, ее необходимо привести в надлежащее состояние, иначе собственнику придется оплатить внушительный штраф.

Для очистки сточных вод используется промливневая канализация

Подобная система монтируется на промышленных и коммерческих объектах. В зависимости от конечной цели использования ливневка подобного рода имеет нефтяной, бензиновый, химический и другой тип фильтров.

• Сепаратор и отстойник для взвешенных частиц;
• Коалесцентный сепаратор;
• Сорбционный фильтр – его наличие означает, что гаджет справится с переработкой химикатов, поступающих с колхозного поля.

Объем фильтрационной системы колеблется от 0,5 до 50 литров в секунду. Выбрать, какой именно вариант подойдет для отдельно взятого участка, поможет детальный расчет. Как было сказано ранее, запас колеблется от 15% до 20%. Когда речь заходит о фильтрационной системе и максимальной площади, с которой нужно оперативно удалять воду, в почете ювелирная точность. Вне зависимости от степени сложности канализации, ее нужно чистить. Делается это не реже 1 раза каждые 2 месяца.

Обустройство и эксплуатация

Правильно установить ревизионные системы для дачи или частного дома – это одно, совсем другое – поддерживать их в рабочем состоянии продолжительный срок. Если спустя некоторое время не производить обслуживание, то вся система дренажа не будет эффективной. Чтобы не довести до этого, рекомендуется проводить профилактические работы:

Проверять места соединения слива с канавой и дренажные стоки. Здесь может скапливаться очень много мусора. Загрязнения могут быть самыми разными: ил, листва, частицы почвы и прочее

Поэтому шахты должны быть обеспечены лестницами для необходимой их прочистки.
Особое внимание уделяется в зимнее время. Уровень грунтовых вод в этот период становится ниже

Поэтому в трубах и коллекторе будет отсутствовать вода. В этом случае на зиму систему не следует консервировать, так как изначально трубы помещались на глубину ниже уровня промерзания грунта. Более того, присутствие щебня и песка создает стойкий к деформации слой.
Если необходима промывка, то она выполняется напором воды.
Один раз в 15 лет выполняется глобальная прочистка и промывка всей дренажной системы.
Проверяется исправность насосного оборудования.
Надо убедиться, что люки надежно перекрывают емкость от попадания внутрь нее мусора извне.

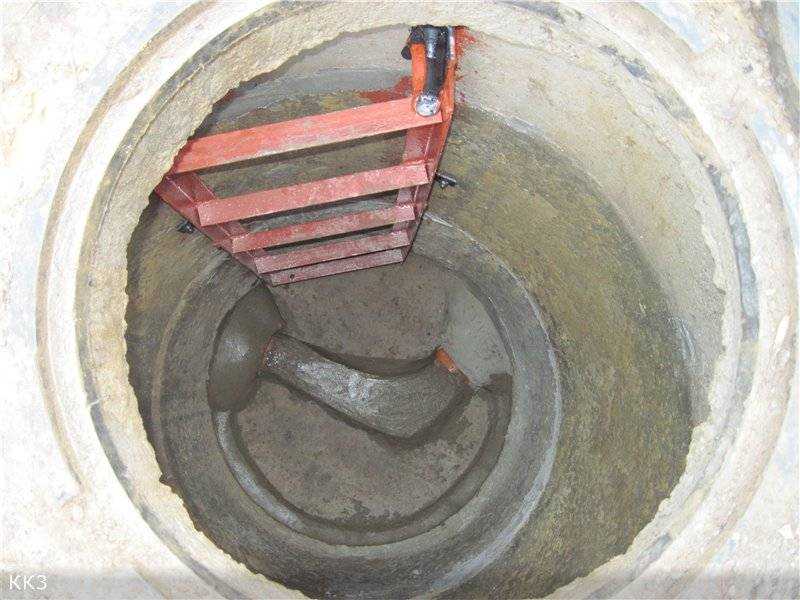

Бетонный колодец

Данный вид представляет собой капитальное устройство, состоящее из нескольких железобетонных колец, установленных друг на друга. Высота может достигать 5 метров, что представляет собой достаточно внушительный объем водосборника. Такие виды колодцев обычно применяются в местах скопления большого количества воды и на промышленных объектах. На территории частных участков их практически не используют из-за существенных недостатков:

• сложная транспортировка, возможная только при наличии специальной транспортной и погрузочно-разгрузочной техники;
• монтаж произвести вручную также не удастся, что снова вынуждает к применению техники;
• дороговизна ЖБ-колец. Помимо того, что на загрузку, транспортировку, разгрузку и установку колец будет потрачена далеко не «одна копейка», еще и стоимость самих колец особого восхищения не вызовет – они очень дорогие.

Заказать проектирование систем ливневой канализации

Конечно, проектирование сложной системы ливневой канализации, а также её установку лучше доверить профессионалам, вооружённым специальным оборудованием и необходимыми знаниями. Заказать составление подробного проекта водосточной системы и её соединения с центральной канализацией и другими инженерными коммуникациями можно обратившись в наш проектный отдел по адресу электронной почты – info@construction-engineer.ru или по телефону, указанному в контактах.

В нашем проектном отделе можно оформить заказ на проектирование ливневой канализации следующих сооружений:

• Частных домов;
• Административных зданий;
• Производственных предприятий;
• Торговых предприятий и торговых центров;
• Заводов;
• Стадионов и спортивных сооружений;
• Складских комплексов;
• Очистных сооружений
• Городских территорий;
• Дорог, мостов и тоннелей.

Проектирование ливневой канализации на предприятии

Система лотков, каналов и резервуаров, расположенная на территории различных предприятий, представляет собой более сложную организацию, чем такая же система, установленная на участке частного дома. Для отвода лишней воды от промышленного предприятия используются открытые, закрытые или смешанные системы. Работа каждой из перечисленных систем направлена на сбор воды и её перенос в центральный коллектор с параллельным очищением жидкости от вредных элементов. Если на предприятие присутствуют водоёмы, на этапе подготовки проектной документации обязательно учитывается возможность переполнения этих водоёмов в неблагоприятных погодных условиях.

Обычно такие ливневые коммуникации требуют не только подготовки комплексной проектной документации, но и её согласования в органах местного управления.

После подготовки полного пакета документов для разработки проекта, с учётом геологических, геодезических и экологических исследований территории предприятия, осуществляется обязательная экспертиза данного проекта.

Проектирование ливневой канализации частных домов

Составлять проект ливневой канализации частного дома заметно легче чем разработать проект ливневой канализации огромного предприятия или торгового центра, однако и в проектировании водоотвода частного дома или коттеджа есть факторы, пренебрежение которыми может привести к печальным последствиям, например:

Неправильный расчёт уклонов в следствии некачественно выполненной топографии или работай с нивелиром;
Местность важно качественно исследовать на предмет характера почвы, а также на расположение поблизости водоёмов, низменностей и возвышенностей;
Неправильный анализ почвы на предмет наличие или отсутствие грунтовых вод;
Подготовка проекта без учёта ревизий;
Подготовка проекта без учёта очистных сооружений (при наличии ограничений на сброс воды исключительно прошедшей очистку);
Проект, который не учитывает установку промежуточного колодца гасителя на участке заказчика, а направляет ливневые трубы напрямую в поселковую ливневую или овраг;
Проект выполненный без учёта канала сброса накопленный в коллекторе воды;
Проект, который не учитывает установку насосного оборудования при невозможности слива воды самотёком.

Сотрудничество с профессиональной проектной компанией приведёт к тому, что ливневая канализация будет спроектирована и установлена в короткие сроки, а главное, окажется надёжной и долговечной.

Идеальная альтернатива бетонным кольцам

До недавнего времени для устройства дренажных колодцев использовались железобетонные кольца. Этот материал также прекрасно выдерживает физические нагрузки и способен на длительную эксплуатацию.

Но пластиковый колодец для дренажа постепенно вытесняет данный традиционный способ. И всё благодаря своим качествам.

С бетонными кольцами нельзя работать самостоятельно. Для правильной укладки потребуется применение специальной строительной техники, что на некоторых участках просто невозможно. Соединения бетонных колец довольно тяжело сделать водонепроницаемыми.

Для этого может потребоваться высококачественный цементный раствор с добавлением жидкого стекла. Помимо этого, бетон необходимо покрыть битумной мастикой как снаружи, так и внутри. Это позволит приблизить колодец из колец ЖБИ к желаемой герметичности.

Все эти работы не потребуются, если использовать для устройства ливневой канализации пластиковые изделия. Скорость выполнения работ, качество и продолжительная эксплуатация делают полимерные колодцы идеальным решением проблем устройства дренажных систем.

Водоприемные колодцы

В накопительные колодцы выводят воду, собранную ливневой канализацией. Она может проходить очистку и использоваться для полива или технических нужд, откачиваться насосом, сбрасываться в ближайший овраг, водоем и т.п.

Емкость дренажного колодца определяется площадью водосбора, количеством осадков, интенсивностью таяния снегов. Она должна быть такой, чтобы шахта не переполнялась даже в периоды пиковых нагрузок.

Конструкция:

• основная часть — шахта из гофрированной пластиковой трубы большого диаметра, бетонных колец, со стенками из кирпича и т.п. Устанавливается вертикально в нижней точке системы линейного водоотвода;
• дно не должно пропускать воду, для сборных конструкций при его монтаже выполняется гидроизоляция стыков, соединений;
• патрубки обустраивают в точках ввода канализационных труб, для них выполняют гидроизоляцию. Их размещают так, чтобы избежать обратного тока воды в систему линейного водоотвода при наполнении водоприемной емкости;
• крышка является съемной, закрывает наземную часть шахты, используется для доступа внутрь нее, контроля над состоянием колодца, откачивания воды.

Чтобы водоприемный колодец не заиливался, при монтаже ливневой канализации используют пескоуловители, сифоны, возможна установка фильтрационного оборудования. Заиливание может происходить из-за трещин, зазоров в стенках, в местах стыков бетонных колец, ввода труб. При монтаже эти участки изолируют, обрабатывают герметиком. Установку выполняют на отсыпанное щебнем и песком основание либо с использованием бетонирования. Для шахты предварительно обустраивают котлован. После выравнивания стенок по вертикали котлован засыпается с постоянным трамбованием, чтобы сохранить вертикальность шахты.

Дренажные колодцы разделяются на несколько видов

Поворотный колодец

Обустраивается в поворотный местах трубопровода. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.

Ревизионные колодцы (смотровые)

Устанавливаются для проведения регулярных инспекций канализационной магистрали. Смотровой колодец позволяет быстро устранить причину аварии, провести профилактику трубопровода. Данный тип конструкции всегда большого диаметра, так как при возникновении проблемы всегда осуществляется спуск на дно, для ее решения. Монтаж ревизионных колодцев делается на схождении нескольких труб и на прямых отрезках магистрали каждые 30 метров.

Поглотительный колодец

Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.

Для монтажа поглотительного колодца потребуется:

• Вырыть котлован глубиной 2 м
• Дно застелить щебнем
• На щебень установить перфорированную трубу диаметром 1,5 м
• В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
• После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.

Накопительный колодец

В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.

Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.

Стандартный дренажный колодец состоит из:

• Канализационного смотрового люка.
• Горловина.
• Шахта
• Дно (в поглотительных колодцах монтаж днища не требуется)

Обустройство дренажных колодцев осуществляется из пластиковых емкостей или бетонных колец.

Дренажный колодец из бетонных колец

Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.

Дренажные колодцы из пластика

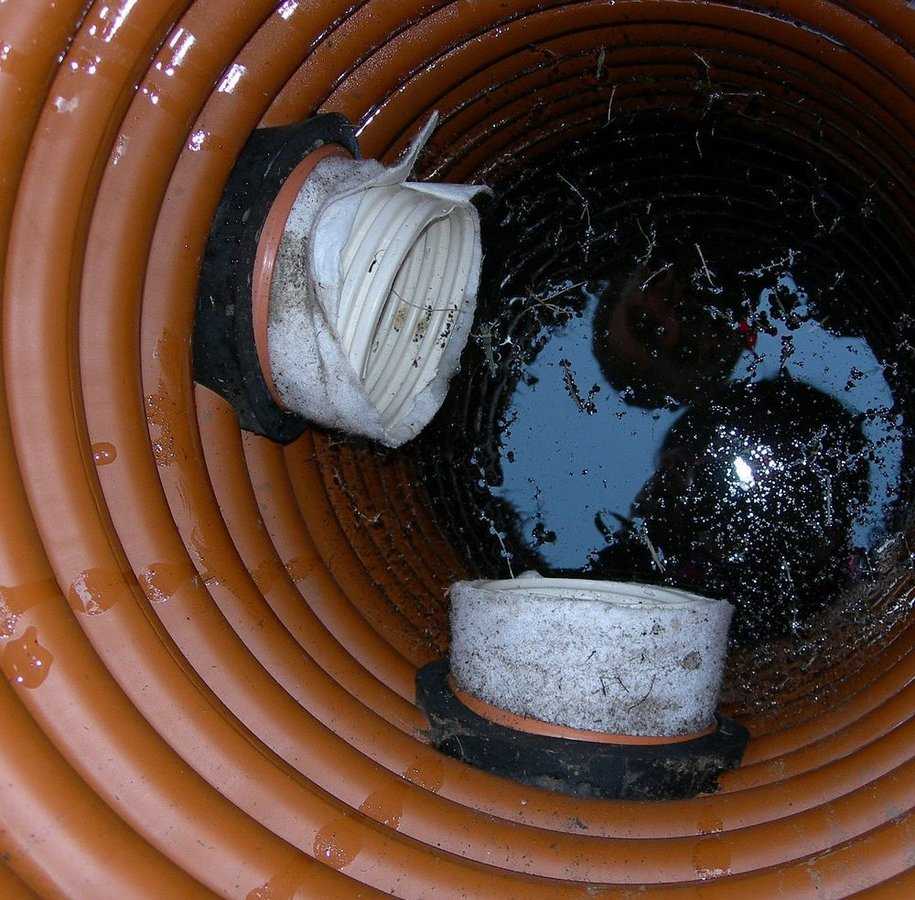

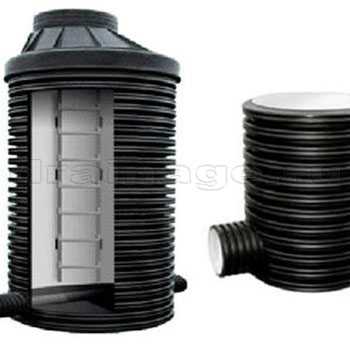

Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.

• Отливаются с ребрами жесткости, что увеличивает их прочность
• Оснащены отводами для труб
• Обладают не большим весом
• Срок службы до 50 лет
• Не требуется герметизация
• Не подвержены гниению и коррозии
• Простой монтаж

Какие бывают виды водостоков – самотечные и сифонные

В современном строительстве применяются две основные схемы устройства сточных систем:

• самотечные;
• работающие по принципу сифона.

Первые из них собирают и отводят воду с использованием желобов с уклонами. При этом система заполняется водой частично.

Система водостока, устроенная по сифонному принципу, уже на входе потока в трубу ливневой канализации отделяет воду от воздуха. В результате образуется сплошной водяной столб, и эффективность системы значительно возрастает.

При определении основных параметров ливневой канализации учитываются многие факторы:

1. Климатические условия в регионе строительства в части количества выпадающих осадков и температуры окружающей среды.
2. Тип крыши.
3. Площадь водосбора – показатель, учитывающий размеры крыши.

При эксплуатации сифонных систем необходимо выполнять следующие требования:

• ливневка должна быть тщательно утеплена, вплоть до установки греющих кабелей;
• необходима шумоизоляция, поскольку поток воды издает громкие звуки.

Оптимальная конструкция водозаборной воронки состоит из стакана и крышки. Стакан изготавливается единым с воронкой, но со съемной крышкой.

Конструктивно стакан может быть шире воронки, в таком случае его можно использовать для фиксирования краев кровельного полотна.

Подводя итог сказанному, можно выделить четыре составные части ливневой канализации в многоэтажном доме:

• воронка для забора воды с плоскости кровли;
• стояк, используемый как передаточное звено для подачи воды в низ системы;
• отводные трубы для удаления воды из сточной системы от здания;
• выпуск – отвечает за слив канализируемой субстанции в общегородскую сеть.

Кроме того, она устанавливается на стыке кровельного пирога со сливом, поэтому нуждается в тщательной герметизации. Воронка располагается в самой низкой точке участка крыши, уклон обеспечивается при заливке стяжки крыши.

Устройство внутренней канализации не представляет собой особо сложной задачи, нужно только знание и определенная профессиональная подготовка.

При проектировании и обустройстве ливневой канализации многоэтажных домов СНиП 2.04.01.85 является основным документом, регламентирующим требования к этой системе и правила ее монтажа.

Материалы

Накопительный дренажный колодец.

Это основной вопрос, который нужно решить на стадии проектирования дренажной системы. Оптимальных вариантов два:

1. Покупные пластиковые емкости.
2. Бетонированная яма.

В первом случае можно использовать готовые дренажные колодцы заводского изготовления. Эти герметичные контейнеры выполнены в соответствии с правилами монтажа и функционирования дренажной системы. Многие из них оснащены съемной горловиной, которую можно установить самостоятельно.

Гофрированные полимерные шахты, выпускаемые разными производителями, обладают одним несомненным преимуществом перед обычными пластиковыми емкостями: они позволяют регулировать высоту колодца. Это свойство обеспечивается особой конструкцией шахты, которая выполнена в виде гофры. Во время сезонного пучения грунта подвижные стенки колодца не дают емкости деформироваться и потерять свою герметичность.

Во втором случае чаще всего используют железобетонные кольца, которые устанавливают в котлован одно над другим. Помимо сложности и высокой стоимости такой работы, придется потрудиться над герметизацией зазоров между бетонными изделиями. Поэтому такой вариант устройства дренажных колодцев наиболее трудоемок и затратен. Можно пойти другим путем и выложить стенки шахты кирпичом.

Разновидности колодцев и места установки

Основной задачей колодцев является контроль общего состояния систем.

Такие изделия из железобетона как кольца, крышки с отверстиями для люков, днища, которые в большом количестве производятся в настоящее время, используют при монтаже ливневых канализаций большой пропускной способности.

В частных домах делали выгребные ямы своими руками, выкапывая ямы с определенной глубиной. После этого стенки обкладывали кирпичом и проводили гидроизоляцию.

На сегодняшний день колодцы из бетона отошли на второй план, отдав все лавры»в руки изделий из пластика или стеклопластика. Кроме того, разработчики этих колодцев сделали огромные ассортименты размеров, и это очень нравится проектировщикам при создании современных колодцев.

Колодец – закрытая цилиндрическая вертикальная рабочая камера с врезанными патрубками входа и выхода с целью присоединения к системе труб ливневой канализации.

Также у колодца имеется смотровое окно или технологический люк, который позволяет спуститься вниз для того, чтобы проконтролировать систему канализации.

Ревизионные колодцы в согласии с СНиП 2.04.03-85 устанавливаются обязательно:

• В местах слития двух или нескольких водяных потоков.
• В точках, где меняется направление канализации.
• В местах, где варьируется уклон труб.
• В точках, где из труб одного диаметра осуществлен переход на другие трубы различного диаметра.
• На прямых участках – через определенные расстояния, в зависимости от диаметра канализационной трубы, например:
  1. DN до 150 мм – 35 м;
  2. DN 500-600 мм – 75 м и т.д.
  3. DN 200-450 мм – 50 м

Размеры используемых труб будут определять величину диаметра и высоты колодца.

Для того чтобы уменьшить гидравлическое сопротивление в колодцах поворотного типа часто применяют вставки – это желоба с направляющей функцией, которые обеспечивают беспроблемный проход водного потока в необходимом направлении.

Колодцы являются очень важным элементом при очистке сбора воды ливневой канализации.

Очистить полость колодца значительно легче, чем проводить прочистку ливневой канализации, промывку засоренных или заиленных труб.

Для специальных перепадных колодцев требуется изменить глубину залегания канализационных труб.

В этой ситуации расположение выходного патрубка нужного диаметра должно быть выше входа.

Это бывает актуально, если необходимо уменьшить глубину прокладываемых труб канализации или обойти подземные препятствия. Устройство ливневой канализации на промышленном объекте предполагает исключительную доочистку потока воды до момента ее забора в водоем или на поле с фильтрацией.

В этом случае оборудуются специализированные колодцы для забора проб на содержание в воде химических составляющих или взвешенных нефтепродуктов. Они устанавливаются после локальных ливневых очистных сооружений перед выходным накопителем-коллектором.

Нюансы гидроизоляционных работ

Смотровые колодцы относятся к технологическим сооружениям сухого типа, которые находятся чаще всего во влажных грунтах. При устройстве данных конструкций проведение гидроизоляции является обязательным мероприятием, гарантирующем сохранность арматуры трубопровода и эффективной работы по очистке или промывке труб.

Практика показывает, что протечки в сборных бетонных конструкциях происходят чаще всего не из-за брака в изделиях, а по причине неправильной обработки стыков. Это значит, что заделка швов – серьезная и ответственная процедура.

В качестве гидроизолирующих составов применяют 3 вида изоляции:

• битумно-полимерную;
• цементно-полимерную;
• полимерную.

К битумно-полимерной гидроизоляции относятся обмазочные материалы (мастики) и наплавляемые рулоны, для приклеивания которых необходимо нагревание до определенной температуры. Второй вариант используют реже, так как необходимы специальные навыки по применению газовой горелки.

Одно из решений заделки швов с помощью отечественных гидроизоляционных материалов Пенетрон и Пенекрит. Первый – проникающая изоляция полимерного типа, второй – шовный материал, который продается в виде сухой смеси (+)

Цементно-полимерные составы дешевле, имеют прекрасные технические характеристики и подходят для самостоятельного применения. Подготовленную смесь накладывают шпателем в 2-3 слоя на увлажненную очищенную поверхность, выравнивают и дают подсохнуть.

Полимерная гидроизоляция отличается эластичностью и прочностью. Мастики и рулонные мембраны идеально подходят для потенциально подвижных конструкций – даже при небольшом смещении герметизация стыков сохранится.

Кроме стен необходимо изолировать и основание колодца. Обычно его производят на этапе укладки бетонной плиты, до монтажа колец. Плиту покрывают цементно-полимерным составом, им же замазывают нижние стыки.

Применяемые материалы для ливневых колодцев

Производители изготавливают колодцы из полимеров и железобетона. Самостоятельно их можно сделать из бетона и кирпича.

Пластик

Для удобства транспортировки пластиковые колодцы продают в разобранном виде. Они состоят из гофрированной шахты, горловины с люком и дна. Некоторые модели комплектуются лестницами для удобства обслуживания. Вместимость изделий различная. После расчетов покупают резервуар нужного объема.

Люки различаются уровнем прочности. Их выбирают в зависимости от места установки, интенсивности движения и нагрузки.

Достоинство изделий — малый вес. Их удобно транспортировать. Монтаж системы легкий — справится 1 человек. Жесткость конструкции обеспечивает гофрированная шахта. Служит такой дренажный колодец для ливневой канализации более 50 лет. Ему не страшны морозы, не нужна дополнительная герметизация.

Проектирование

При составлении проекта важно правильно определить ширину въезда на участок. Она должна быть минимум 4 м для возможности проезда не только легкового, но и грузового автомобиля. С каждой стороны также нужно дополнительно предусмотреть по одному метру защитной зоны

Значит, в канаву нужно укладывать изделие длиной от 6 м. Диаметр подбирают исходя из количества сточных вод

С каждой стороны также нужно дополнительно предусмотреть по одному метру защитной зоны. Значит, в канаву нужно укладывать изделие длиной от 6 м. Диаметр подбирают исходя из количества сточных вод.

Профиль канавы должен иметь форму перевернутой трапеции с плоским дном и шире уложенной конструкции на 10–20 см с каждой стороны. Чтобы исключить при эксплуатации всасывание трубы в грунт, дно углубляют на 25 см.

Образовавшийся приямок засыпают щебнем и уплотняют. Глубина канавы должна составлять не менее 150–170 см в зависимости от толщины промерзающего зимой слоя.

Сама труба в канаве должна иметь строго горизонтальное положение или располагаться с уклоном в 2 см в нужную сторону. Иногда поверху траншеи заливают бетонный мост, выполняющий функцию распределения нагрузки.

Из каких материалов делают смотровой дренажный колодец?

Современная промышленность предлагает готовые варианты смотровых колодцев. Они могут быть выполнены из бетона, полимера или композитов. Каждый имеет свои преимущества и недостатки.

Бетонные конструкции стоят относительно недорого, они прочные и надежные. Больше подходят для промышленных масштабов, поскольку устанавливаются с помощью специальной техники.

Композитные и полимерные варианты приобретают все большую популярность. Этому способствует их малый вес и разнообразие размеров, которые подойдут для любой трубопроводной системы, герметичность и простота монтажа.

Кроме того, они имеют довольного длительный срок эксплуатации, который составляет не менее 50 лет. При этом главный их минус — довольно высокая стоимость и недостаточная устойчивость, особенно по сравнению с традиционным бетоном.

Смотровое сооружение к дренажной системе можно сделать и самостоятельно. Самый простой и доступный вариант — соорудить его из кирпича. Однако это потребует довольно много сил, знаний и умений. Главное преимущество кирпичного сооружения — возможность самостоятельной регулировки необходимого диаметра, в зависимости от обстоятельств и проложенных труб.

Открытая и закрытая ливневки

Разница между ними понятна интуитивно; однако давайте не поленимся описать обе системы более детально.

Открытая ливневая канализация представляет собой желоба (чаще всего бетонные), проложенные по поверхности грунта. Прокладываются они, понятное дело, с постоянным уклоном по току воды.

Цена желобов и вспомогательных материалов (песка, цемента и т.д.) невелика; однако такая схема имеет ряд ограничений.

1. Уклон желоба вынужден с небольшими отклонениями в ту или иную сторону повторять рельеф местности. Далеко не всегда таким образом вода будет транспортироваться в желательном для вас направлении.
2. Мусор, песок, ветки и листва зачастую создают для стоков непреодолимую преграду. Разумеется, ее прочистка не представляет особых проблем, но… вы точно хотите заниматься этим в ливень?

Простейшая открытая ливневка.

Закрытая ливневка полностью решает описанные проблемы.

1. Уклон может быть создан в произвольном направлении. Разумеется, порой это означает значительный объем земляных работ.
2. Пескоуловители или решетки, которыми оснащаются колодцы для ливневой канализации, не дают крупному мусору засорить ливневку.

В каких случаях предпочтительна каждая из описанных схем?

Инструкция проста и очевидна.

• Открытые желоба — прекрасное решение для небольшого участка с постоянным уклоном.
• Сложный рельеф и значительные площади заставят использовать подземную ливневую канализацию.

Этапы разработки схемы-проекта ливневой канализации

Любое строительство начинают с разработки проекта. Для небольшого участка частного дома проект строительства ливневки в широком понимании разрабатывать не надо — достаточно составить довольно простую схему в виде эскиза.

Разработка геодезического плана

Основа схемы — это геодезический план участка. Но выполнить его надо с соблюдением масштаба и пропорций объектов — так проще не ошибиться.

На первом этапе рисуют обычный план, на котором указывают:

• границы участка с обозначением красных линий и примыкающих участков соседей;
• направление естественного склона (если он есть);
• контуры крытых построек (с указанием расположения труб организованного водостока);
• контуры крыш, навесов и козырьков без организованного водостока (с указанием направления скатов и расположения ендов);
• границы дорожек, площадок и газонов и прочих поверхностей, где предполагается обустройство поверхностного водосбора (с указанием материалов поверхностей, планируемым расположением точек и линий водосбора);
• трассы подземных коммуникаций;
• места расположения септиков и подземных резервуаров для хранения топлива;
• отдельно расположенные подвалы и погреба;
• точки водозабора;
• прочие объекты, способные повлиять на строительство и функционирование ливневой канализации.

На втором этапе на план «переносят» рельеф участка с указанием отметок высоты:

1. Разбивают эскиз на равные квадраты.
2. Переносят квадраты на участок, вбивая в углах колышки одинакового размера.
3. Находят условную «нулевую отметку», и относительно нее с помощью лазерного нивелира на каждом колышке делают отметку общего горизонтального уровня.
4. Измеряют высоту рельефа в каждом углу квадрата — это расстояние от общего «горизонта» до верха колышка.
5. Делают соответствующие отметки на плане.

Разработка общей схемы

Вначале на плане отмечают расположение водосборного колодца. Обычно его размещают в дальнем углу участка, в стороне от инженерных коммуникаций, точки водозабора и септика. Если участок расположен на склоне, водосборный колодец устанавливают в низшей точке.

Затем на схеме отмечают места расположения водосборников: точечных и линейных.

Желоба (линейные водосборники) ставят с учетом отметок высоты и естественного уклона рельефа. Обычно их располагают:

• вдоль линии въездных ворот и калитки;
• вдоль гаражных ворот;
• вдоль дорожек и площадок;
• вдоль отмосток вокруг построек с неорганизованным водостоком.

Наносят на план трассы подземных трубопроводов ливневой канализации. Выбирают места для установки ревизионных колодцев, пескоулавливателей и фильтров.

На последнем этапе:

• высчитывают объемы поверхностных вод (общий и для каждой ветки схемы);
• определяют размеры желобов, дождеприемников и труб;
• разрабатывают спецификацию по всем элементам ливневки;
• рассчитывают относительно поверхности глубины залегания водосборного колодца, ревизионных колодцев, труб, пескоулавливателей и фильтров (с учетом линии промерзания грунта и слоев песчано-гравийных подушек);
• оценивают объем необходимых вспомогательных материалов (песка, щебня, цемента).

dizlandshafta

Полезно4Бесполезно1

Из чего и как правильно сделать?

• железобетон;
• пластик.

Под дренажник из бетонных колец укладывается подушка, выступающая в роли фильтрации. Она имеет толщину до 500 мм и состоит:

• из песка;
• гравия средней фракции;
• щебня.

Монтаж бетонных колец выполняется строго в вертикальном положении. Сверху коллектор оборудуется люком.

Пластиковые колодцы. Такие изделия отличаются небольшим весом, простой конструкцией и высокой прочностью. По внешнему виду это гофрированная труба, лоток с патрубками, горловина, пластиковая крышка и удлинитель, это что касается сборной конструкции. Есть и монолитная. Она намного прочнее на сжатие.

Плюсы бетонной и пластиковой системы для дренажа
Из бетонных колец	Плюсы: Благодаря высокой прочности возможность монтажа на большую глубину. Высокая стойкость к агрессивной среде. Простой и быстрый монтаж. Целостная структура кольца. Высокая устойчивость к движению грунта. Водонепроницаемость. Продолжительный срок. Возможность заказа разных диаметров. Армированная структура кольца придает высокую прочность
Из пластика	Плюсы: Минимальный вес. Несложный монтаж. Материал не подвергается коррозии, поэтому обеспечивается продолжительный срок. Имеет маленькие размеры. Нет необходимости привлекать специальную технику для установки. Герметичная конструкция обеспечивает экологически чистую обстановку на дачном участке. Всегда можно нарастить сооружение в высоту. Благодаря гофрированной поверхности, конструкция хорошо удерживается в почве

Преимущества и недостатки

Открытые (поверхностные) схемы отвода влаги отличаются невысокой стоимостью и простотой монтажа. Однако список недостатков намного шире. В него входят такие пункты:

1. Необходимость укрепления стенок углублений лотками или крепью. В противном случае траншея будет размываться и начнет обваливаться.
2. Затруднение свободного передвижения по приусадебной территории.
3. Потеря эстетичности дачного участка.

Открытые схемы отличаются простотой монтажа.

Подземные варианты для отвода влаги скрытые, что является их преимуществом. Дополнительное достоинство такого решения — эффективное выведение избыточной жидкости. При наличии конструкции вероятность эрозии минимизируется.

Какое сооружение выбрать: виды и их назначение

Дренажные устройства отличаются друг от друга материалом изготовления, размерами и назначением. Различают их несколько видов, каждый из которых выполняет определенные функции и располагается в разных местах системы отвода.

Виды дренажных колодцев следующие.

Смотровые (инспекционные, ревизионные)

Для проведения плановых осмотров, контроля за состоянием и работоспособностью отводящей системы, своевременного обнаружения, диагностики и устранения засоров. Монтируются в точках смены направления и углах системы отвода, в местах наибольшего загрязнения или заиливания труб, минимум через 50 м на прямолинейных участках.

Коллекторные (водоприемные, накопительные)

Конструкции с герметичным дном, обсыпанным гравием или щебнем и укрытым геотекстилем, и оборудованные насосом – для сбора и накопления воды и последующей откачки ее в водоем, овраг или канаву. Служат конечной точкой водоотводящей системы, могут использоваться для полива садовых территорий или сооружения пожарного резервуара.

Тампонажные (поглотительные, фильтрационные)

Отличаются отсутствием герметичного дна и сооружением в нижней части фильтрующей конструкции, которая очищает стоки от мусора и отводит в глубокие грунтовые слои.
