Чугунные трубы для наружной канализации: виды, достоинства и недостатки, монтаж

Способы изготовления труб

Сырьём, из которого добывают чугун, является железная руда. По некоторым характеристикам материал схож со сталью, отличием является содержание большого количества кислорода в структуре чугуна. Безнапорные чугунные трубы могут быть выполнены с использованием одной из двух технологий.

Полунепрерывное литьё. Трубы изготавливаются при помощи специального оборудования – кристаллизатора. Сначала чугун разогревается до состояния жидкости, потом заливается в прибор определёнными дозами. В кристаллизаторе материал становится вязким, из него вытягиваются заготовки труб. Готовые изделия получают после разрезания заготовки на трубы нужной длины.
Центробежное литьё. Изготовление труб происходит при помощи специальных формочек. Внутрь заливается жидкий чугун, формы вращаются с большой скоростью, сырьё в них полностью затвердевает, превращаясь в трубы. При помощи таких форм можно получить изделия любого размера и диаметра. В зависимости от того, какой должна быть толщина стенок трубы, определяется количество залитого жидкого чугуна.

Изготовление чугунных труб

Качество труб должно отвечать стандартам по ГОСТУ и должна быть оснащена раструбами. Перед поступлением в продажу все изделие проверяются на отсутствие каких-либо дефектов. Это могут быть неровности, шероховатости, выступы, некачественно окрашенные участки. Длина таких чугунных изделий варьируется от 750 до 2200 мм для жилых домов и от 2 до 10 м для использования в промышленных зданиях. Диаметр изделий может отклоняться от заданного не более чем на 2 мм.

Монтаж канализационной системы из чугунных труб

Для монтажа канализации внутри дома используют раструбные безнапорные изделия диаметром 50 или 100 мм. Для прокладки наружных коммуникаций диаметр трубы увеличивается до 150-200 мм. Однако эти размеры не являются жесткой нормой и варьируются в зависимости от назначения канализационной системы и предполагаемой пропускной нагрузки.

Вертикальный монтаж участков канализации осуществляют в раструб, производя сборку конструкции снизу вверх. Для герметизации соединений используют внутренние резиновые прокладки и дополнительную заделку соединения строительным раствором или специальным герметиком (строительный герметик сохнет быстрее). На высыхание раствора оставляют сутки, после чего проводят испытательный пуск коммуникаций.

Для монтажа поворотов, разводки, ревизий используют соответствующие фитинги, которые бывают раструбными или гладкими. Производители сантехники предлагают большой выбор тройников, крестовин, отводов, переходников для чугунных трубопроводов.

Крепление чугунных коммуникаций осуществляется на специальных опорах, к которым трубы крепят круговыми хомутами, скобами.

https://youtube.com/watch?v=videoseries

Особенности монтажа

Размеры труб из чугуна

Параметры чугунных труб и комплектующих элементов регламентирует ГОСТ 6942-98. Для прокладки канализационной системы на дачном участке применяют конструкции с нестандартными размерами.

Диаметр

Для его расчета используются номинальный (Dn) и наружный (G) диаметры, а также величина условного прохода (Dy), которая определяет внутреннее сечение трубы. На выбор модели в этом случае влияет объем проходящей через нее стоковой жидкости.

Для укладки в системах внутренней канализации используются конструкции с показателями 50 и 100 мм. Сток организуется с помощью чугунных изделий размером 50 мм, а унитаз подключают к патрубку диаметром 100 мм. Когда объем стоков увеличивается, параметры выбирают из диапазона от 500 до 1200 мм. Прокладка наружной системы выполняется с применением труб 100-150 мм.

Масса и размер стенки

Большие габариты чугунных конструкций вызывают сложности при прокладке канализационных сетей, но в то же время придают им необходимую прочность.

Стандарт определяет соотношение 2 м трубы и ее номинального диаметра таким образом:

50 мм — 11 кг;
100 мм — 25 кг;
150 мм — 40 кг.

С учетом этого показателя чугунный канализационный трубопрокат подразделяется на следующие классы:

А. Продукцию устанавливают на самых сложных участках трубопровода. Этот материал может выдерживать давление 0,1 МПа даже без битумного покрытия.
Б. Изделия имеют самую большую толщину стенки, за счет чего повышается прочность конструкций.
ЛА. Предназначены для внутренней установки в местах, где нет больших загрузок. Трубы выдерживают гидравлическое давление не более 25 кгс/см².

Высокий вес чугунных изделий откладывает издержки при работе с трубами — для монтажа может потребоваться помощь напарника.

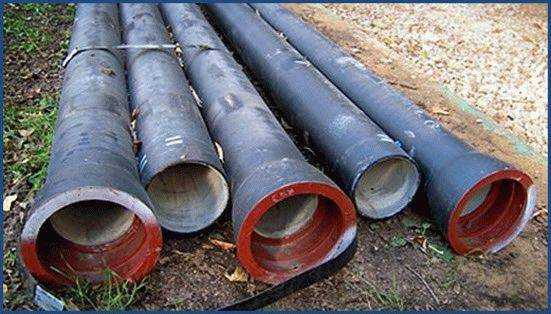

Особенности чугунных труб

Достоинства

Чугун не боится ржавчины. Уложенная в сырой грунт стальная труба через десяток лет будет представлять собой прогнившее решето. Чугунные водопроводы в некоторых городах служат уже под сотню лет.
Чугун после специальной обработки весьма прочен, слабо уступая в механических свойствах углеродистым сталям. Его можно укладывать под оживленные дороги с движением тяжелого транспорта, не боясь, что водопроводные трубы чугунные будут раздавлены.
Отсутствие отложений на внутренних стенках. Шлак, песок и окалина никуда, конечно, не пропадают. Но они не превращаются в твердокаменные наросты на внутренней поверхности труб.

Собственно, именно в силу этих свойств чугунные водопроводы и использовались еще в царской России.

Эти трубы чугунные водопроводные снабжают водой фонтаны Петергофа. Они были уложены при строительстве дворца и с тех пор не менялись

Однако не все так безоблачно.

Недостатки

Трудоемкость стыковки. Никаких сварочных автоматов, никаких легких паяльных станций. Все вручную, дедовскими методами. Ручная чеканка, промасленная веревка и позиция под трубой, которую традиционно сравнивают с отсутствующей в русском алфавите буквой «Зю».
Большой вес. Чугунные трубы при том же диаметре, что и стальные, имеют большую толщину стенок. Укладывать даже трубы минимального диаметра — 100 миллиметров — часто приходится краном.
Дороговизна. Безусловно, производство полипропиленовой трубы того же диаметра и прочности обошлось бы дешевле.

Способы изготовления труб

Полунепрерывное литьё. Трубы изготавливаются при помощи специального оборудования — кристаллизатора. Сначала чугун разогревается до состояния жидкости, потом заливается в прибор определёнными дозами. В кристаллизаторе материал становится вязким, из него вытягиваются заготовки труб. Готовые изделия получают после разрезания заготовки на трубы нужной длины.
Центробежное литьё. Изготовление труб происходит при помощи специальных формочек. Внутрь заливается жидкий чугун, формы вращаются с большой скоростью, сырьё в них полностью затвердевает, превращаясь в трубы. При помощи таких форм можно получить изделия любого размера и диаметра. В зависимости от того, какой должна быть толщина стенок трубы, определяется количество залитого жидкого чугуна.

Изготовление чугунных труб

1 Почему использование канализационных чугунных труб все еще актуально

В наш век торжественного шествия различных композитных и полимерных материалов одно название «чугунные трубы» воспринимается многими как нечто морально устаревшее и даже доисторическое. Однако по-прежнему они используются в системах тепло- и водоснабжения, пожаротушения, нефтепроводах, трубопроводах различного промышленного назначения, а канализационные применяют для создания сетей отвода сточных вод при строительстве различных зданий, в том числе ультрасовременных. Это обусловлено тем, что эти трубы хорошо зарекомендовали себя в процессе длительной эксплуатации – как надежные и долговечные изделия, проверенные годами – и обладают рядом важных для канализационных сетей характеристик:

стойкостью к коррозии, более высокой, чем у стали;
низким коэффициентом температурного расширения;
высокой стойкостью к износу;
хорошей звукоизоляцией – через них почти не проходит шум стекающей воды;
повышенной прочностью – стойкостью к механическим повреждениям, перепадам давления – и низкой аварийностью;
способностью выдерживать длительное воздействие низких температур и горячей воды, а также любые температурные перепады без потери своих эксплуатационных характеристик;
экологически безопасны – не выделяют токсичных веществ;
негорючи и пожаростойки;
простотой монтажа и обилием различных комплектующих, элементов разводки и крепежа чугунных систем;
невысокой стоимостью укладки трубопровода и последующей его эксплуатации;
доступной ценой.

Канализационные чугунные трубы

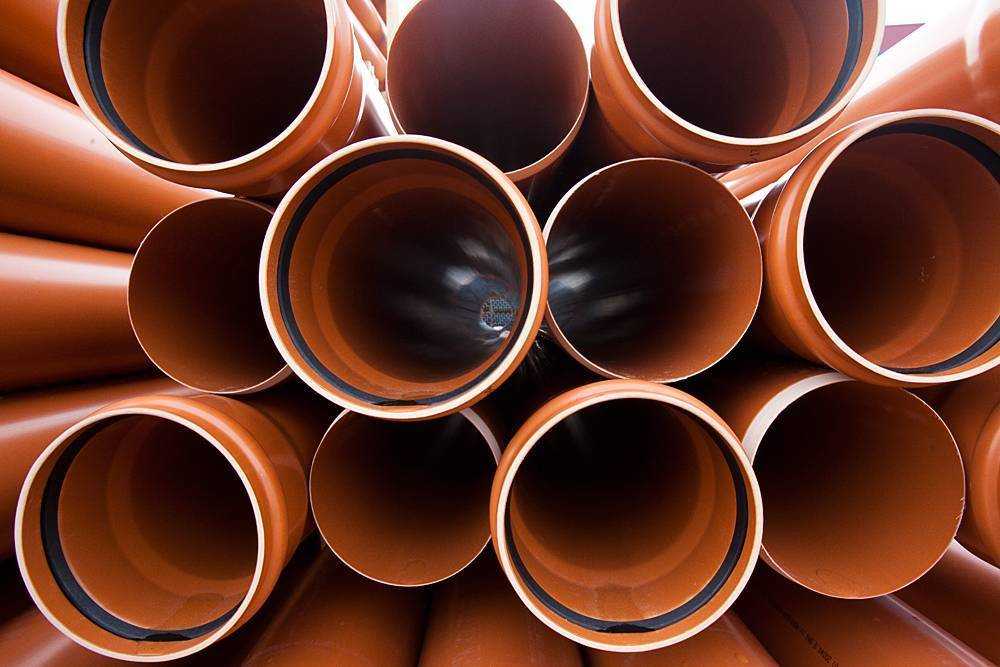

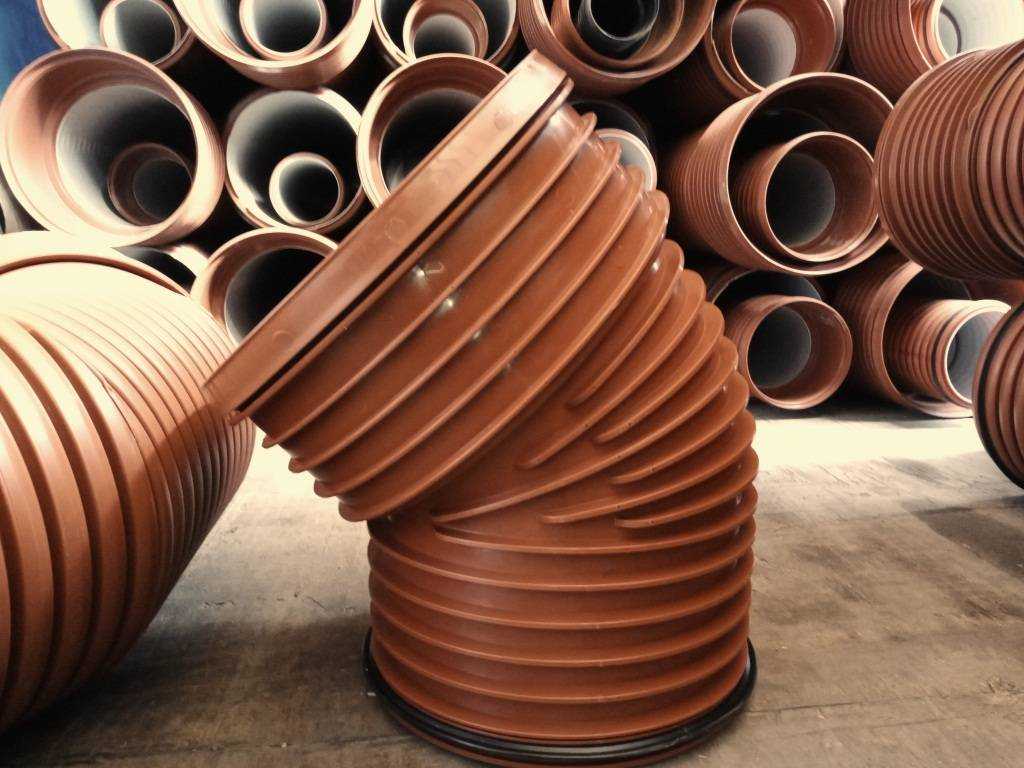

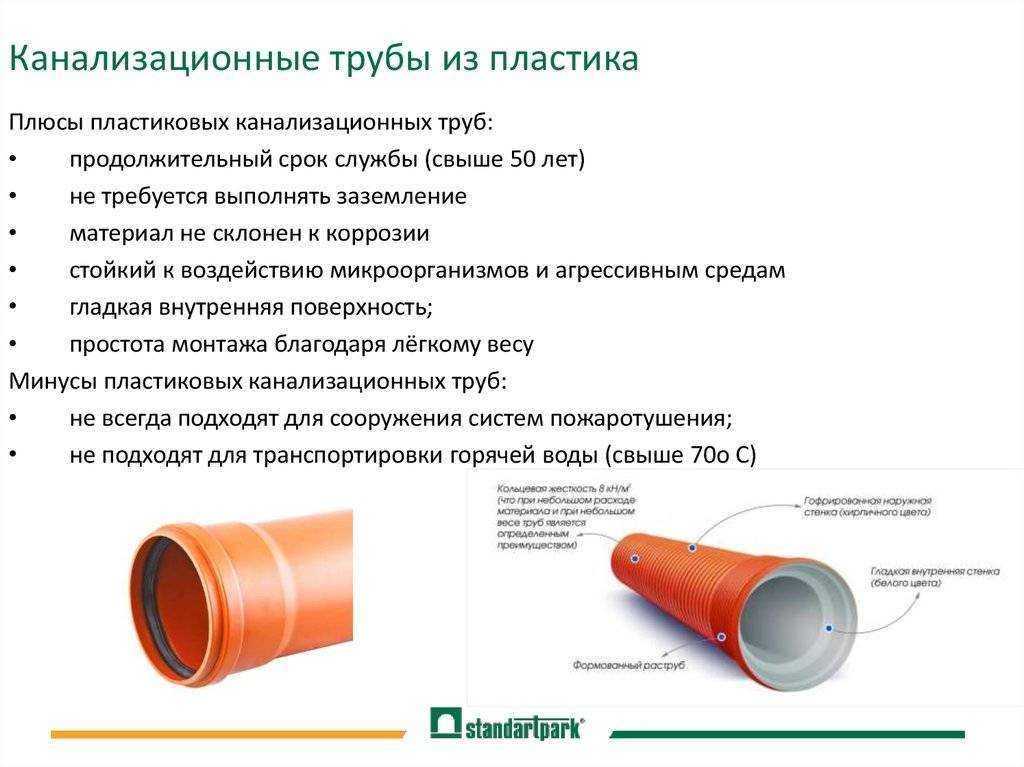

Пластиковые трубы не уступают чугунным по сроку службы, некоторые их виды тоже способны выдерживать высокие температуры воды и при этом они в разы дешевле, а за счет несопоставимо меньшего веса их гораздо легче монтировать. Кроме того, у чугунных есть существенные недостатки:

Большая масса. Она сильно усложняет монтаж, особенно в сложных условиях, например, под потолком и в перекрытиях. Для транспортировки труб необходим спецтранспорт.
Стыковка труб – медленное и весьма утомительное занятие.
Срок стыков меньше, чем у самих изделий, и их нередко приходится чеканить повторно уже спустя 5–7 лет.

Все это и обусловило столь массовый переход на пластиковые трубы.

Однако, когда к канализационной сети предъявляются особые требования по прочности и/или акустике, если нагрузка на нее будет постоянно гораздо выше той, что испытывают обычные бытовые системы, используют чугунные изделия. Их недостаток – большая масса – обращается в преимущество. Ведь такой вес у этих изделий за счет значительной толщины стенок, благодаря которой обеспечивается прочность труб из такого сравнительно хрупкого материала, как чугун, а заодно высокая звукоизоляция, износоустойчивость и надежность.

Канализационная сеть из чугунных изделий

В настоящее время основная область применения канализационных труб из серого чугуна, предназначенных для безнапорных сетей, в которых водосток происходит самопроизвольно, не под давлением:

крупные фермы и бойни, мясоперерабатывающие комбинаты и прочие объекты, связанные с содержанием и/или заготовкой животных;
пищевая отрасль и объекты общественного питания;
крупные заводы и иные промышленные предприятия;
образовательные и лечебные учреждения;
санатории со скважинами минеральных и термальных вод;
высотные жилые дома и учреждения;
лаборатории;
наружные сети водоотведения, в том числе проводимые на большой глубине – высокая прочность на сжатие позволяет прокладывать чугунные трубы в 8–10 м от поверхности.

Кроме того, чугунные трубы, в отличие от пластиковых, можно использовать для обустройства напорных, находящихся под давлением, наружных и внутренних систем водоотведения. Для этого используют изделия ВЧШГ типа. Их изготавливают из высокопрочного чугуна. Эти трубы превосходят обычные из серого по всем параметрам. По кольцевой жесткости и конструкционной прочности ВЧШГ изделия не уступают стальным.

№2. Чугунные трубы для внутренней канализации

Стыковка канализационных труб

Прокладка внутренних сточных сетей предусматривает использование фитингов. Это приспособления для стыковки элементов линии. Различают фитинги:

резьбовые — применяются для стыковки чугунных изделий. Деталь накручивается на резьбу входящей и выходящей трубы, соединяя их между собой. Обеспечивают прочное механическое соединение;
фланцевые — на стык коммуникаций вставляют парные стальные диски, соединяемые болтами. Неразьемное фланцевое соединение труб выполняется путем сварки их торцов. На стык накладывается специальная муфта, подведенная к электронагревательным элементам;
компрессионные — затяжка труб производится гайкой, имеющей уплотнитель из силикона/резины;
самофиксирующиеся – сложные устройства, состоящие из внутренних колец с зубцами. Они устанавливаются на стыках элементов и фиксируются специальным ключом. При надавливании зубцы глубоко входят в материал коммуникаций, обеспечивая прочное соединение. Данные фитинги многоразовые;
сварочные — торцы труб обезжиривают, фиксируют зажимами и обрабатывают сваркой с нагревающимся диском. Оплавленные срезы соединяются, образуя тонкую прочную кромку;
клеевые — на стык наносится жидкий полимерный состав, который быстро застывает. Данный способ еще называют «холодной » сваркой.

Важно правильно подобрать канализационные трубы и фитинги к ним. Стыки коммуникаций — уязвимое место системы, причина возникновения протечек, засоров, трещин

Чугунный трубопровод монтируется при помощи чеканки. Торец коммуникации с фаской вставляется в воронку фитинга. Соединение уплотняется пропитанными маслом волокнами, дополнительно замазывается цементным раствором, плавленой серой. Для герметичности стыков трубы оснащаются резиновыми прокладками. Чугунные изделия соединяются и при помощи хомутов. Поверх стыка одевается муфта, которая стягивается болтами.

Торцы труб из ПЭТ, ПВХ укомплектованы резиновыми уплотнителями. Для соединения деталей отрезают патрубок необходимого размера, снимают с него наружную фаску, промазывают герметиком и вставляют в воронку коммуникации. Стыковка полимерных изделий производится и фланцевым методом.

Иногда требуется соединить коммуникации из разных материалов. Как осуществляется переход с чугунной трубы на пластиковую? Предварительно расчищают раструб металлической коммуникации (если она старая). Ворончатое расширение обрабатывают герметиком и вставляют переход с чугуна на пластик 110 мм (для стояка), или другого, подходящего диаметра (50 мм для разводочной линии). Данный манжет бывает резиновым, полимерным. Зазоры между элементами герметизируют. Аналогично производится стыковка безворончатых коммуникаций.

ПОСМОТРЕТЬ ВИДЕО

Прочное и герметичное соединение чугунных труб с полиэтиленовыми обеспечит применение самораскручивающегося пресс-фитинга. Оно позволит избежать протечек, возникающих при гидроударах, перепадах температур в системе. Торец чугунного изделия подрезают и подчищают, смазывают солидолом и наносят на него резьбу. На данное место наматывают паклю (уплотнительную ленту), наносят силиконовый герметик и вручную накручивают пресс-фитинг. Данный соединительный элемент можно в любой момент докрутить, предотвратив образование протечки.

Как ремонтировать

Чтобы заделать трещину в канализационной чугунной трубе, необходимо произвести ее ремонт. Для этой цели понадобится приготовить специальную смесь, состав ее несложно найти в интернете.

После того как смесь приготовлена, при помощи шабера разделываются и углубляются края трещины. Далее производится обезжиривание. На завершающем этапе образованное углубление необходимо замазать ранее приготовленной смесью.

Восстановить герметичность также можно при помощи самодельного хомута. Для этого понадобятся два-три куска плотной резины и металлические пластины к ним. Полученная в результате прокладка прижимается к трубе при помощи обруча, оснащенного болтом для стягивания.

Вместо обруча можно использовать проволоку, затянув ее при помощи плоскогубцев, но надежность такого хомута будет сомнительной.

Предмонтажная подготовка чугунных труб

Как уже было упомянуто выше, из-за большого веса чугунных изделий их доставка до места работы и сборка значительно затруднены. Поэтому, а также в целях безопасного и долгого функционирования обустроенного трубопровода перед началом работы с изделиями необходимо проверить их на наличие всевозможных дефектов.

Кроме того, материал обладает повышенной хрупкостью, поэтому, даже уронив изделие с небольшой высоты, можно непоправимо его испортить.

Чтобы исключить такие факторы, нужно перед непосредственным началом работ:

осмотреть торцы и раструбы изделий, отмечая наличие или отсутствие неровностей;
проверить, чтобы по длине трубы не было существенных колебаний диаметра;
оценить, насколько хорошо покрытие из битума — оно должно быть ровным, однородным, не становиться липким даже при повышенной температуре;
простучать изделия по всей длине, следя за тем, чтобы звук был однородным и густым;
проследить, чтобы до начала работ все вспомогательные материалы (цемент, пакля и т.д.) были приготовлены.

Соединение чугунных канализационных труб: основные требования

Каждый метод соединения труб имеет свои тонкости и правила.

Раструбное соединение более трудоемко, чем безраструбное, но если все выполнить правильно, можно добиться полной герметичности

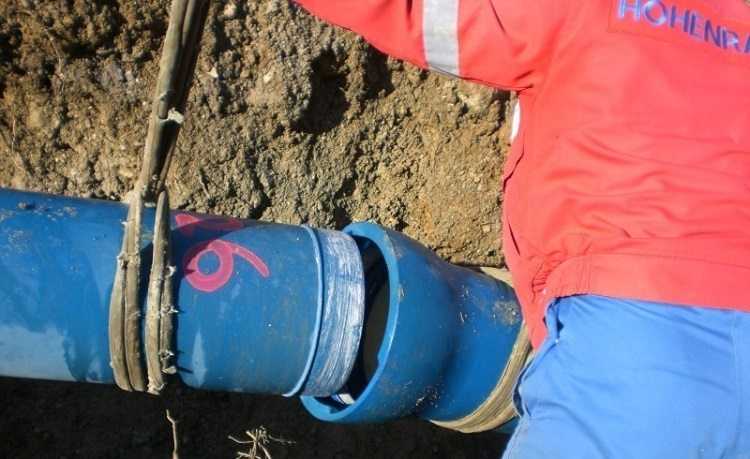

Раструбная канализация. Наиболее распространённым методом стыковки труб из чугуна является соединение в раструб. При сборке ровная часть трубы вставляется в расширенную часть другого отрезка. Технология соединения одинакова для чугунных труб любого диаметра, главную задачу представляет именно качественная заделка раструбов. Зазор, появившийся между отрезками труб, забивается просмоленной паклей. Утрамбовать паклю необходимо до заполнения 2/3 величины раструба. Делать это нужно медленно, с помощью деревянной лопатки и молотка. 1/3 оставшейся глубины заполняется уплотнителем.

Последним этапом работы будет центровка трубы в раструбе с помощью деревянных клиньев и заполнение глубины цементом марки 300-400. Вместо цемента иногда применяется битумная мастика, глина или асбестоцементная смесь. В таком случае стык промазывается по мере высыхания масляной краской. Для лучшего затвердевания утрамбованный цемент накрывается мокрой тряпкой.

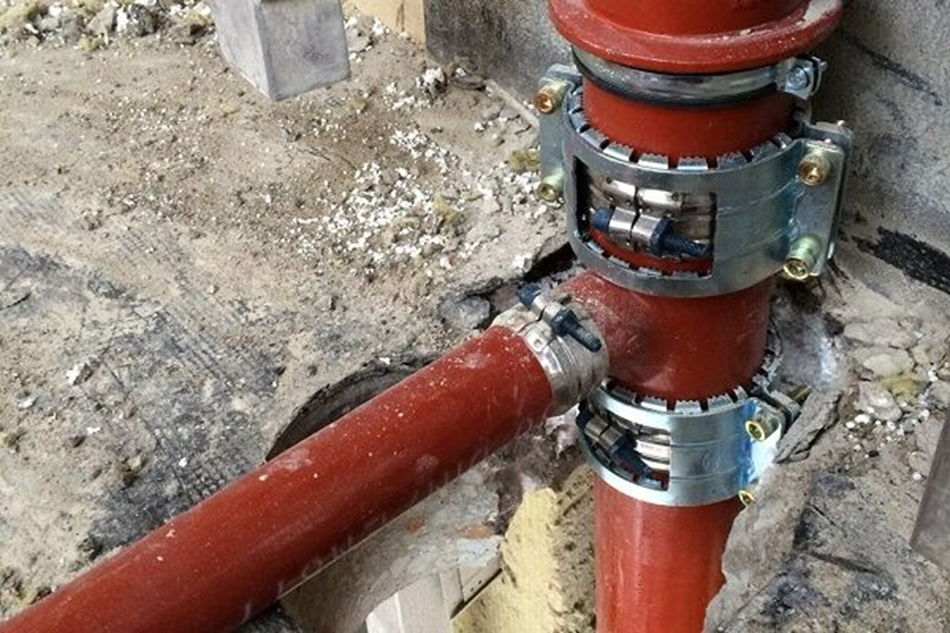

Безраструбная канализация. Монтаж канализации из безраструбных элементов SML требует гораздо меньше временных затрат. Для соединения нужны только хомуты. Они бывают обычными (соединительными), применяющимися для канализаций с давлением в 0,5 бар и усиливающими. Последний вид хомутов используется, если давление в системе достигает 10 бар. Срок эксплуатации чугунной канализационной трубы, установленной таким способом, достаточно велик за счёт простоты ремонта системы. Повреждённый участок трубопровода может быть быстро демонтирован и заменен. Для этого достаточно всего лишь ослабить крепление хомутов с обеих сторон отрезка.

Чугунные трубы – надежные и долговечные изделия, применяемые для систем водоотведения в быту и промышленности

Выбирая тип труб, следует учитывать назначение будущего трубопровода и уделять повышенное внимание процессу соединения чугунных элементов

https://youtube.com/watch?v=ik-_FMpjXNM

ГОСТ: технические характеристики ↑

Чугунные трубы для канализационных сетей, с учетом всех норм по ГОСТу, изготавливаются из серого чугуна, металла, который сам по себе является достаточно хрупким, а именно, в отношении работы с ним «на растяжение» или «на изгиб».

Это говорит, в первую очередь, о том, что такой материал, содержащий в своей структуре различные включения графита, может эффективно работать только «на сжатие», т.е. производить формировку исключительно путем литья.

Его низкие температуры кристаллизации, отличная текучесть в расплавленном состоянии и малый коэффициент усадки позволяет формировать из чугуна не только механизмы, применимые в машиностроении, но также и отменные канализационные трубы.

Чтобы повысить прочность чугуна его, как правило, легируют кремнием, магнием, хромом, титаном, никелем и прочими добавками, которые способны довести этот сплав до высокопрочного или ковкого чугуна.

В производстве труб теоретически можно использовать любой вид чугуна потому, что серый, высокопрочный или ковкий практически одинаково подходят под свойства и технические характеристики для эффективной эксплуатации канализационных систем.

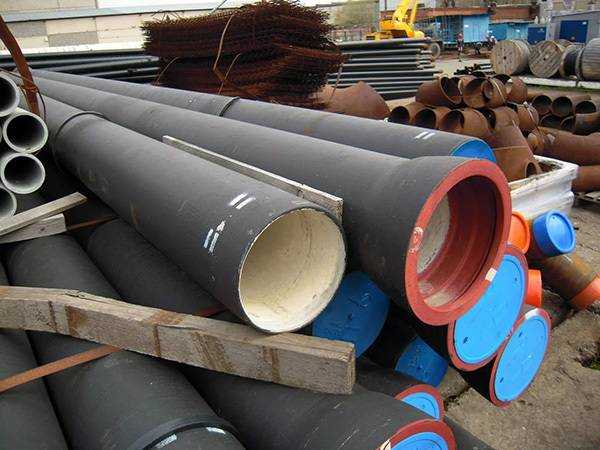

Фото: выпуск и соединение чугунных труб

Но по большому счету, для изготовления такой продукции, как канализационные трубы для наружной канализации, все используют серый чугун, что является наиболее практичным решением производителей.

Самым распространенным способом изготовления чугунных труб для канализационных систем является метод центробежного литья, который обеспечивает трубам равномерность толщины стенок, высокую плотность материала и заметную экономию в расходе производственного сырья, а, соответственно, и его невысокую стоимость наряду с отменным качеством.

Например, покрытие из нефтяного битума внутренних стенок трубы делают поверхность гладкой, а значит, снижают коэффициенты трения водной среды нечистот и увеличивают текучесть канализационных стоков с включенными в их состав частицами.

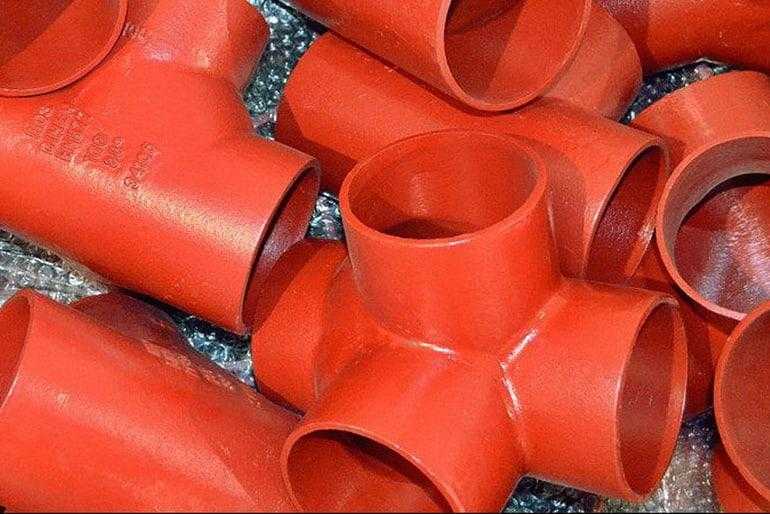

Фото: фасонные части канализационных труб из чугуна

Фасонные части зачастую изготавливают из ковкого чугуна потому, что все соединительные участки типа муфт, переходников, уголков, тройников и прочих элементов трубопроводов могут иметь гарантии наибольшей эксплуатации по времени.

Ведь ковкий чугун имеет отличные антифрикционные и пластичные свойства, которые позволяют применять такие трубы и их соединительные элементы в агрессивной среде, смешанной с газами или постоянной водной среде.

Технические характеристики:

высокая прочность;
отличная устойчивость к износам (максимальный срок эксплуатации 80-100 лет);
заметная стойкость к коррозийным повреждениям;
отменные звукоизоляционные свойства;
податливость в литье и формировке;
необходимый низкий коэффициент термического расширения;
устойчивость к возгораниям: пожаробезопасность и негорючесть;
полное отсутствие выделений токсичных веществ: экологичность;
сравнительная монолитность монтированных чугунных труб за счет их тяжелого веса.

Данные трубы выпускают различного веса, диаметра, длины, толщиной стенок, а потому сделать свой выбор в пользу тех или иных труб для монтажа всей канализационной сети не составит большого труба.

Учитывая все технические характеристики, можно заметить какую выгоду и практичность обеспечивает применение чугунных труб и их соединений в системе централизованной или автономной канализации.

Особенности чугунных канализационных труб

Трубы из чугуна отливаются методом центробежного или полунепрерывного литья, что во многом увеличивает сопротивляемость механическим повреждениям. Для защиты от коррозии используют битумный состав, которым покрывают поверхность конструкции снаружи и изнутри. Кроме этого битум снижает показатели трения во время прохождения жидкости.

В комплект чугунных изделий входят:

Муфты — соединительные элементы для труб одного диаметра.
Ревизии, с помощью которых выполняют ремонт и чистку внутренней поверхности трубопровода.
Крестовины и тройники, предназначенные для отведения воды от главной магистрали в смежные направления.
Переходы, обеспечивающие соединение изделий разного сечения, — от участков с малым размером к системам большего диаметра.
Патрубки для корректировки длины.
Отступ и отводы — позволяют изменить направление конструкции.

Комплект чугунных труб для устройства канализации.
