Песчаный фильтр для бассейна: чтобы вода всегда оставалась чистой

Как сделать песочный фильтр для бассейна своими руками

Чтобы собрать песчаную фильтрующую установку, надо с ответственностью подойти к выполнению каждого пункта пошаговой инструкции.

Какой песок лучше для фильтра бассейна

Песчаный наполнитель лучше покупать в магазине. Он полностью состоит из отсеянных гранул размером 0,4-0,8 мм. Материал промыт, прошел дезинфекцию, готов сразу к загрузке в фильтр. Выбор между кварцевым, стеклянным или комбинированным наполнителем зависит от личных предпочтений. Фильтровать они будут практически одинаково, отличается только срок эксплуатации.

Карьерный или речной песок в самодельном песочном фильтре для бассейна лучше не использовать. Во-первых, сложно отсеять фракции только нужного размера. Во-вторых, потребуется долгая процедура промывки от примесей.

Чем заменить кварцевый песок в фильтре бассейна

Если кварцевый подготовленный песок отсутствует в продаже или он по каким-то параметрам не устраивает владельца бассейна, заменить его можно стеклянным или комбинированным наполнителем. При отсутствии любого подготовленного материала в продаже, придется использовать добытый своими руками материал из карьера.

Песок просушивают и просеивают через сито. Условие обязательно. Если останутся мелкие фракции, они будут комковаться. Крупные песчинки не обеспечат фильтрацию. Подготовленный наполнитель загружают в фильтр, переключают на режим обратной промывки, ожидают, пока из патрубка мутный поток сменит чистая вода.

Сколько засыпать песка в фильтр для бассейна

Количество песчаной засыпки зависит от объема бака. Однако до верха его не заполняют, а оставляют пространство. Продается песчаный наполнитель в мешках, массой по 25 кг. На бассейн объемом 15-40 м3 надо около двух мешков. Песок засыпают внутрь бака и смачивают водой, чтобы он уплотнился. Уровень засыпки на большинстве фильтров заводского изготовления обычно отмечен меткой.

Как собрать песочный фильтр для бассейна

Для самостоятельной сборки фильтра потребуется пластиковая бочка с резьбовой горловиной и крышкой. Размер зависит от объема бассейна. Патрубки делают из пластиковой трубы, а для дренажной камеры нужна миска и капроновые чулки.

Порядок сборки:

1. Под впускной и выпускной патрубок прорезают отверстия. От пластиковой трубы отрезают два куска нужной длины. Патрубки впаивают паяльником. Для надежности стыки обрабатывают герметиком.
2. Дренажную камеру изготавливают из пластиковой миски. Дно и бока перфорируют сверлом. Миску обтягивают двумя или тремя слоями капроновых колготок. Сетка должна получиться мелкая, чтобы не пропускала песок.
3. На конец входного патрубка внутри бочки ставят сетку. Она будет разделять мощный поток воды на несколько мелких струй, которые будут попадать на песчаную засыпку.
4. Внутрь бочки засыпают подготовленную песчаную массу, шланги на патрубок насаживают с использованием термоклея. Систему подключают к насосу.
5. Бочку заполняют своими руками водой, чтобы песок уселся. Со дна бассейна удаляют ил, который способен быстро забить фильтр.
6. На крышку бочки устанавливают манометр, закрывают ее. После пуска насоса смотрят на давление. Если оно постоянно растет и превышает уже на 30% изначальный показатель, то песчаный наполнитель требует промывки.
7. Насос останавливают. Шланги входа и выхода своими руками меняют местами. Насос включают, сбрасывают грязную воду в канализацию.

После промывки шланги возвращают в исходное состояние. Пробуют запустить систему фильтрации в обычном режиме.

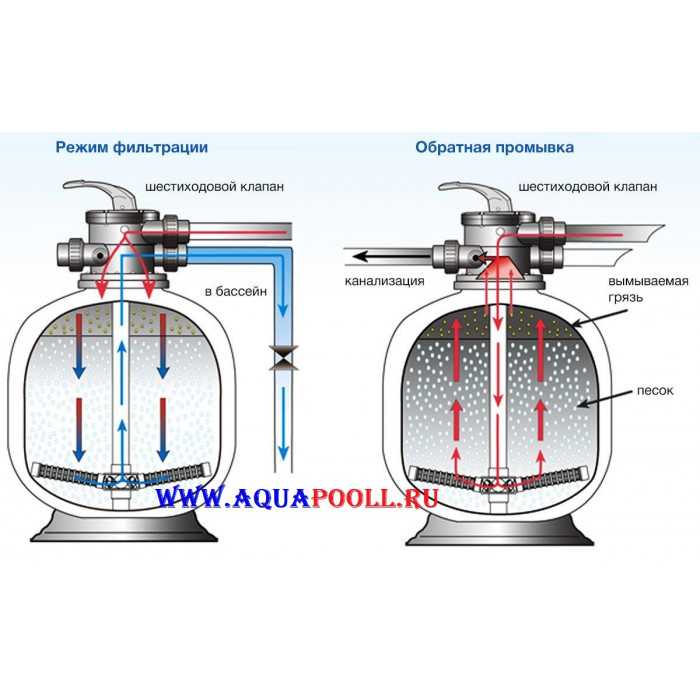

Устройство и принцип действия песочного фильтра для бассейна

Любая система фильтрации для бассейна состоит из двух элементов – это насос, который забирает воду и по трубам направляет ее непосредственно в фильтрационное устройство и сам фильтр (песочный), который имеет округлую форму в виде бочонка, способного вместить 50 килограмм кварцевого песка. Песчаный фильтр может задерживать механические частицы загрязнений размером 20-25 микрон (для справки частицы менее 35 микрон не видны невооруженным глазом). В большинстве случаев данный тип фильтра вполне удовлетворяет потребности обычных бассейнов. Если вы желаете иметь более чистую степень воды, то для этого требуются фильтры с картриджным типом, основанные на мембранной технологии. Такие фильтры более дорогие и требуют больших затрат на обслуживание, так как замена картриджей происходит много чаще чем замена кварцевого песка, который обновляется один раз в 1-2 года в зависимости от интенсивности использования бассейна. Также стоимость кварцевого песка значительно ниже, поэтому если требования к чистоте не сверхвысокие это самый оптимальный вариант.

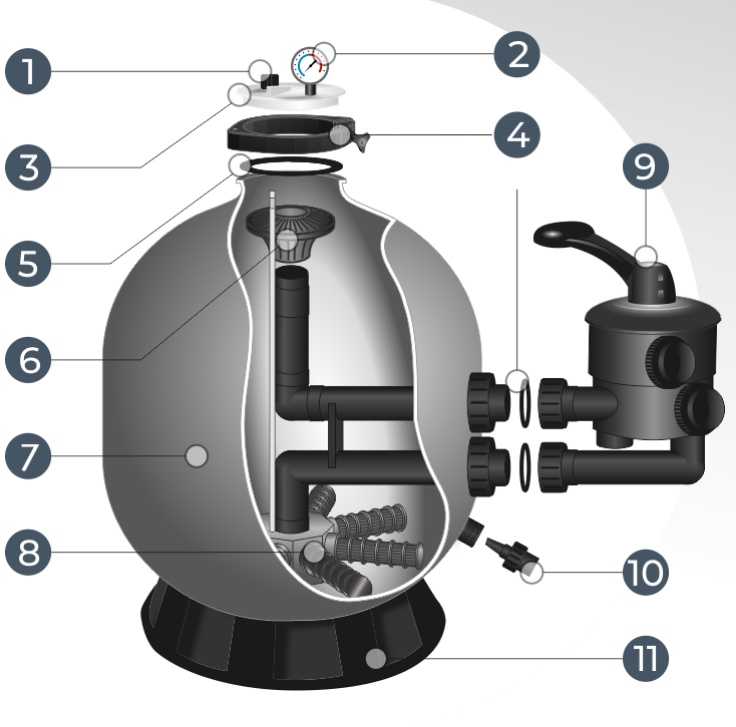

Устройство песчаного фильтра имеет очень простую конструкцию и состоит из резервуара для песка, к которому подведены две трубы, одна для подачи нечистой воды из бассейна, другая на выход уже очищенной воды. Подача воды осуществляется в верхней части резервуара и проходит через кварцевый песок, который может иметь разную фракцию от 0,4 до 1 миллиметра, то есть чем меньше фракция, тем чище вода. Также, чем больше песка, тем тоже лучше и чище вода. Опускаясь на дно бочонка-резервуара вода очищается и под давлением по специальному желобу выходит обратно в бассейн. Современный рынок представлен множеством моделей от разных производителей, одним из которых является Emaux, оборудование для фильтрации воды бассейнов имеет высокое качество. Узнать подробнее можно на на сайте компании по продаже бассейнов и составляющих к ним.

Несколько примеров

Обзор некоторых моделей песочных фильтров поможет лучше разобраться в особенностях и определиться с выбором.

AQUAVIVA V700(В)

Технические характеристики лучше представить в виде таблицы:

Фильтрующий элемент	Кварцевый песок
Материал корпуса	Пропитанное стекловолокно
Производительность	20,16 м3/ч
Давление	2,5 бар
Комплектация	Шестирежимный клапан и универсальные соединительные муфты (диаметр 5 см)
Диаметр устройства	72,3 см
Цена	От 23000 до 28000 рублей

Модель рассчитана на плавательные и СПА-бассейны с водоизмещением не менее 78 м³.

INTEX 28646 Krystal Clear

Краткая характеристика модели:

Фильтрующий элемент	Кварцевый песок/стеклянный песок
Материал корпуса	Пластик
Скорость потока воды в насосе	7,9 м3/ч
Скорость потока воды	6 м3/ч
Мощность двигателя	0,50 л.с.
Возможность автоматической работы устройства	Предусмотрена (в комплект входит таймер)
Подключение	Резьбовое (диаметр 38 мм)
Цена	11000 рублей

В комплект поставки входят также шланг диаметром 38 мм.

Существенным минусом данной модели является отсутствие в комплекте поставки самого песка, которого понадобится докупить не менее 23 кг, и плунжерных клапанов, необходимых для подсоединения фильтр-насоса к чаше бассейна.

Это фильтрационное оборудование можно использовать для бассейнов объемом не меньше 17 м3.

Вся самая важная и полезная информация о песочных фильтрах для бассейнов находится в этом разделе.

Инструкция по эксплуатации

Рекомендуется использовать оборудование таким образом, чтобы вода рециркулировала в резервуаре не менее 2-3 раз в день. Обычно этого достаточно, чтобы агрегат проработал 8-12 часов.

Фильтр необходимо промывать каждую неделю. Благодаря этому обновится и вода в бассейне. Если, несмотря на эти процедуры, обнаруживаются инородные тела, их необходимо удалить с помощью автоматического или ручного пылесоса.

Если вы видите, что вода плохо очищается или ее давление немного повышается, это означает, что фильтр необходимо заменить. Но для начала нужно еще раз промыть прибор. Возможно, эта процедура окажется эффективной.

Процедура стирки требует следующих действий:

1. Выключите установку и переключитесь в режим обратной промывки с помощью клапана.
2. Включение устройства, после чего начинается собственно стирка. Вы можете смотреть через смотровое стекло, когда загрязненная вода стекает в канализацию. Продолжайте полоскание, пока вода не станет прозрачной. Обычно это занимает 3-4 минуты.
3. Отключение системы — требуется для перевода клапана в режим уплотнения. Это позволяет окончательно очистить песок и удалить остатки грязной воды. В этом режиме оборудование должно проработать около 30 секунд.
4. Очередное отключение фильтра, установка режима очистки воды — после чего нужно довести уровень воды в баке до начального и снова включить агрегат.

Большие проблемы

Иногда с насосом, оснащенным песочным фильтром, возникают следующие проблемы:

• Насос вообще не набирает воду или для этого требуется много времени — проверьте, заполнена ли всасывающая труба водой до точки подключения, убедитесь, что она герметична и в насос не поступает воздух.

  Проверьте клапан в скиммере: если он застрянет, оборудование не будет работать должным образом. Убедитесь, что крышка насоса закрыта правильно. Очистите сетку в пеноотделителе, чтобы грязь не попала в устройство. Проверить, открыты ли клапаны на всасывающем и нагнетательном трубопроводах.

• Автоматический выключатель работает всегда — попробуйте запустить двигатель еще раз. Если он снова потухнет, нужно вызвать специалиста. Перед включением отверткой убедитесь, что вентилятор двигателя легко вращается.

  В случае резкого движения снимите корпус привода и очистите ротор от грязи. Возможно, причина кроется в большом энергопотреблении при низком давлении воды. Затем попросите специалиста проверить электрическое соединение и клапан, расположенный на сливной линии.

• Слишком низкая мощность насоса — промойте песок. Клапаны могут быть открыты не полностью или может быть загрязнен фильтр. Убедитесь, что с этим оборудованием все в порядке.

  При трехфазном питании двигатель может быть неправильно подключен, поэтому ротор вращается в обратном направлении. В этом случае необходимо пригласить специалиста и поменять оборудование.

• Насос работает слишком громко — возможно, упали посторонние предметы.

  Разберите корпус и очистите камеру ротора. Если в подшипниках появляются шумы, необходимо заменить весь двигатель. Возможно, причина в том, что устройство стоит на голом полу. Подложите под него резиновые или пробковые прокладки.

Устройство вообще не работает — проверьте, есть ли в сети напряжение и какое его значение, проверьте исправность предохранителей.

Если источник питания трехфазный, визуально осмотрите конденсатор. Также желательно проверить вращение и обмотки двигателя. В случае неисправности необходимо вызвать специалиста.

Попадание воды между корпусом приспособления и двигателем — замените сальник.
Песок попадает в бассейн через фильтрующий элемент — засыпать песок с крупностью: 0,4-0,8 мм. Звездочка внутри устройства может быть повреждена. Его нужно заменить.
Начальное давление в двигателе слишком высокое или не снижается после обратной промывки — если причина в неисправности манометра, его необходимо заменить.

Иногда такая проблема возникает из-за того, что песок слишком твердый и его нужно заменить. Линия нагнетания или всасывания может быть слишком мала. Поэтому его необходимо перепроектировать с использованием труб большего диаметра.

Вода мутнеет — возможно, установка недостаточно мощная для такого бассейна или слишком мало времени тратится на фильтрацию. Также попробуйте увеличить обратную промывку устройства.
Утечка воды из бассейна через агрегат — скорее всего, сальники обратного клапана неисправны и требуют замены. Также проверьте герметичность всех труб.

Очистка бассейна с помощью химических средств

Очень важно поддерживать уровень РН в бассейне. Он должен соответствовать 7,4 плюс-минус 0,2. Когда он будет, например, выше, эффективность препаратов значительно снизится, и они не дадут необходимого результата

Когда он будет, например, выше, эффективность препаратов значительно снизится, и они не дадут необходимого результата.

Хорошо использовать хлорсодержащие препараты. Они выполняют сразу две функции:

• обеззараживание;
• уничтожение микроорганизмов.

Для очистки достаточно класть в воду пару таблеток быстрого хлора один-два раза в неделю.

Эксперты рекомендуют использовать кислородосодержащие или бромсодержащие препараты, а также добавлять в воду альгициды, которые способствут разрушению бактерий.

Значительно осветляют воду коагулянты. При их использовании очень мелкий мусор, который не улавливает даже фильтр как бы склеивается и оседает. После этой процедуры бассейн легко очистить при помощи пылесоса и даже сачка.

Обслуживание и ремонт

• Песчаные фильтры. Каждые 3-5 лет требуется замена песка. Для удаления известковых отложений используют специальные средства – необходимо выключить насос, ввести нужный состав и подождать несколько часов. Затем требуется промывка. Недостаток обслуживания – высокий расход воды.
• Диатомовые фильтры. При промывке расходуется большое количество воды. Земляную смесь не промывают – картридж с ней требует замены. Делать это должен специалист.
• Картриджные фильтры. Для откачки фильтрующего элемента нужна струя воды из шланга. Пришедший в негодность картридж необходимо заменять – делать это нужно довольно часто, но стоимость замены невысока. Режим промывки отсутствует.
• Ультрафиолетовые установки. Такое оборудование отличается простотой в обслуживании. Необходимо заменять лампу по истечении срока ее службы. Даже при непрерывной работе оборудования одна лампа будет служить месяцами.

Обслуживание и ремонт любых фильтров лучше доверять профессионалам

Особенно важно это для дорогих установок, которые человек без должного опыта может просто сломать.

Пошаговая инструкция изготовления

Для выполнения работы необходимо подобрать корпус, врезать в него штуцеры, установить внутренние элементы, подготовить фильтрующий элемент и устройства, обеспечивающие работу конструкции. Затем следует обвязать систему и подключить ее к бассейну.

Полипропиленовая бочка

Шаг 1. Подбираем корпус

Выбор камеры фильтра определяется условиями его эксплуатации – это должна быть стойкая к агрессивным воздействиям герметичная емкость выдерживающая давление, развиваемое насосным оборудованием.

Подходят часто имеющиеся в загородных домах шестидесяти литровые полипропиленовые бочки или другие пластиковые емкости. Надежен в эксплуатации прочный расширительный бак с мембраной. Ее следует удалить и получится аналог промышленного оборудования.

Шаг 2. Монтируем штуцеры и внутренние элементы

Фильтр грубой очистки

Для обеспечения перекачки очищенной и поступления в фильтр загрязненной жидкости в его корпус или крышку врезаются штуцера. Стыки тщательно промазываются водонепроницаемыми составами.

К входному штуцеру присоединяется фильтрующее устройство, задерживающее крупные фракции загрязнений, например, обтянутый капроновыми колготками конусообразный обрезок бутылки из пластика.

Помимо улавливания крупного мусора такой фильтр грубой очистки предотвращает образование направленной струи, выкапывающей воронки в толще песка.

Мнение эксперта
Куликов Владимир Сергеевич

Дренажная камера, присоединенная к выходному патрубку, изготовляется из обрезанной по нужному размеру пластиковой трубы с проделанными в ней отверстиями. Снаружи она обтягивается сеткой с мелкими ячейками, не пропускающими гранулы песчаного наполнителя. Можно также использовать готовый картридж цилиндрической формы, применяемый для фильтрации воды для питья.

Шаг 3. Подготавливаем песчаный наполнитель

Имеющейся в продаже специальный кварцевый песок не требует подготовки для использования в фильтре. В нем нет патогенной микрофлоры, частицы наполнителя измельчены до оптимального размера. Неподготовленный кварцевый песок просеивается через сито, задерживающее фракции крупнее полутора миллиметров в диаметре.

Затем отсортированный наполнитель промывается. Обыкновенный песок использовать не рекомендуется. Слишком мелкий склонен к образованию комков, слишком крупный не будет очищать воду должным образом.

Установка манометра позволить контролировать давление и избежать ненужных поломок

Шаг 4. Устанавливаем устройства, обеспечивающие корректную работу

При установке нагнетательного насосного оборудования для контроля развиваемого давления необходимо использовать манометр. Установка предохранительного клапана, через который стравливаются излишки жидкости при критическом повышении давления в системе, поможет избежать повреждения корпуса.

Следует также предусмотреть возможность отвода выделяющегося из воды воздуха через отдельный патрубок с запорным краном.

Шаг 5. Обвязываем и подключаем к бассейну фильтрующую систему

Насос должен быть мощный и надёжный

Изготовленный песчаный фильтр обвязывается трубопроводной разводкой с расположенными в соответствующих местах запорными элементами и фитингами. Разводка труб должна обеспечивать возможность циркуляции жидкости через толщу песка как сверху вниз в режиме фильтрации, так и в обратном направлении для промывки наполнителя.

Производительность насосного оборудование подбирается из расчета полной перекачки через фильтр всего объема воды в бассейне за 6 часов. Сокращение этого времени приведет к необходимости частой замены наполнителя. Подключение фильтрующей системы к бассейну выполняется с помощью присоединения к приемному и выходному патрубкам шлангов, подающих загрязненную воду из бассейна и отводящих в резервуар очищенную жидкость.

В заключение отметим, что качественно сделанный песчаный фильтр при соблюдении правил эксплуатации и своевременном техническом обслуживании будет работать без потери технических характеристик длительное время. Стоимость самостоятельно изготовленного устройства значительно ниже промышленного экземпляра.
