8 способов подогрева бассейна на даче

Несколько рекомендаций по эксплуатации

Чтобы сократить расход электроэнергии и минимизировать поток воды, обеспечив достаточный напор воды, в душевых лейках безнапорных “проточников” делают очень маленькие дырочки. Со временем эти отверстия забиваются из-за накипи, а также низкого качества воды.

Чтобы предотвратить проблему, рекомендуется во время монтажа установить перед нагревателем специальный фильтр для дополнительной очистки от загрязнений. Насадку следует время от времени снимать и обрабатывать раствором от накипи.

После этого загрязнения обычно не сложно убрать жесткой щеткой или металлической губкой.

Дырочки в лейке душа проточного водонагревателя специально делают маленькими, чтобы сократить расход воды. Защитить устройство от загрязнений помогут специальные фильтры

Когда конкретная модель нагревателя выбрана, рекомендуется еще до покупки внимательно изучить инструкцию изготовителя. Это поможет понять особенности установки прибора, а также оценить особенности его эксплуатации, т.е. насколько удобно будет пользоваться прибором после установки.

Небольшие водонагреватели, которые приобретают для дачи, по окончании сезона рекомендуется снять и увезти в теплую квартиру.

Весной нагреватель не сложно подключить снова, а вот обеспечить достаточно хорошие условия хранения на неотапливаемой даче может быть достаточно сложно.

Подогрев бассейнов электронагревателями

Работа подобных систем значительно отличается от нагрева воды при помощи теплообменника. Здесь нагревается вода, которая проходит через сам элемент нагрева. Зачастую им служит ТЭН, выполненный из антикоррозийных сплавов или металлов и покрытый специальными защитными слоями. Электронагреватель запитывается от электрической сети, он может быть различной мощности, в зависимости от требований.

Системы электронагрева отлично подойдут для бассейнов небольшого размера. Для большего же объема воды такие нагреватели будут слишком затратными. Минусом электронагревателя также является полная зависимость от возможностей бытовой электрической сети, то есть далеко не каждый нагреватель большой мощности возможно будет подключить для работы.

Расчет мощности теплового насоса для бассейна

Существует формула для ориентировочного расчета необходимой мощности теплонасоса для бассейна. Она выглядит следующим образом:

Условные обозначения:

1. P – мощность в киловаттах;
2. 16 – коэффициент, делающий поправку на потерю тепла водой вследствие испарения;
3. ΔT – разница между исходной и конечной температурой воды;
4. t – время в часах, требуемое на разогрев воды в бассейне;
5. V – объем воды в бассейне в метрах кубических.

Стоит понимать, что этот расчет достаточно приблизителен и усреднен. Данная формула не учитывает множество факторов, таких как температура воздуха в помещении или на улице, вентиляцию помещения и так далее. Для наиболее точного определения мощности теплонасоса для конкретного бассейна лучше проконсультироваться со специалистом.

Выбор нагревателя

Чтобы подобрать оборудование для обогрева бассейна рекомендуется учитывать следующие факторы:

• Тип резервуара. Подогрев закрытых бассейнов организовать значительно проще, требуется оборудование меньшей мощности.
• Объем – непосредственно влияет на мощность и ограничивает использование отдельных видов установок. Так, электрические нагреватели не подходят для объема более 30 кубов.
• Требуемая скорость нагрева. Для быстрого подогрева подходят теплообменники, электрические нагреватели.
• Сезонность. Отдельные виды оборудования можно использовать круглый год, другие подходят только для летнего или осенне-зимнего сезона.

Выбор также определяется объемом средств, которые вы готовы выделить на приобретение и монтаж оборудования. Самыми затратными будут тепловые насосы и солнечные коллекторы. Минимальных расходов потребуют плавающие покрывала.

Водонагреватель для бассейна на дровах своими руками

Видео: Печь для бассейна своими руками

Самодельный нагреватель для бассейна можно собрать и из подручных предметов. Так, подобный нагреватель будет представлять собой печь и относиться к твердотопливному типу. Чтобы собрать такое устройство своими руками, понадобятся 4-миллиметровая квадратная профильная труба, расширительная труба, несколько стальных листов, сварочный аппарат, электропила или бензопила, а также зажимы и сантехнические резьбы.

Чтобы собрать такой прибор своими руками, нужно выполнить следующие действия:

• сварка нижнего и верхнего коллектора;
• соединение верхнего коллектора трубами с теплообменником;
• соединение нижнего коллектора трубами с расширительным бачком;
• сварка промежутков труб стальными листами;
• установка камеры вторичного дожига в верхней части конструкции;
• установка колосниковой решетки в нижней части конструкции;
• монтаж дверцы с передней стороны конструкции и зольника – с задней;
• приварка к получившейся печи ножек для транспортировки.

Обратите внимание, что газовый нагреватель для бассейна своими руками делать ни в коем случае нельзя! Это чревато получением травм. То же самое относится и к электрическому типу устройств.

Разновидности устройств

Нагреватели воды, работающие от солнечной энергии, можно разделить по таким критериям:

• Способу нагревания воды – прямой нагрев (используется одноконтурная система) и косвенный нагрев, при котором используется двухконтурная система.
• Водный нагреватель соединен с накопительным баком благодаря трубам, по которым посредством естественной циркуляции движется вода. Подпитка осуществляется холодной водой по мере того, как расходуется подогретая. В этом способе нагревания в системе циркулирует хладагент, а в накопительном баке есть конденсатор, на котором жидкость, которая циркулирует в закрытом контуре нагревателя, передает энергию воде. Жидкость, в свою же очередь, будет циркулировать в контуре потребителя.
• Способу обеспечения циркуляции – естественная (в этом случае движение воды происходит благодаря разнице температур в водном нагревателе и у потребителя), принудительного типа (выполняется за счет установки циркулярного насоса).
• По типам конструкции (плоские и вакуумные).

Плоские

К достоинствам такого солнечного водонагревателя для дачи отнесем:

• Возможность использования для различных систем.
• Надежность устройства.
• Высокие показатели эффективности.
• Неприхотливость к эксплуатации.
• Длительный срок эксплуатации.

К недостаткам отнесем:

• При повреждении невозможен частичный ремонт, только полная замена.
• Низкий коэффициент полезного действия установки.

Вакуумные

Лучи солнца попадают на трубки, расположенные снаружи, которые и играют роль абсорбера. В медных трубочках, которые меньше по диаметру, нагревается особая жидкость, которая при нагревании начинает испаряться. Пар поднимается наверх, и передает свою энергию воде, которая циркулирует, а после конденсируется и стекает вниз.

К достоинствам можно отнести:

• Возможность использования устройства на протяжении круглого года.
• Высокий коэффициент полезного действия.
• Универсальность в пользовании.

К недостаткам отнесем:

• Малый срок эксплуатации по сравнению с аналогами.
• Подверженность разрушениям из-за воздействий внешних факторов.
• Невозможно использовать в регионах, где наружный воздух имеет отрицательные температуры.

Как видите, у каждого из видов свои достоинства и недостатки.

Средняя стоимость

Из-за того, что большинство жителей планеты пытается перейти на использование в повседневности альтернативных источников энергии для того, чтобы получать тепло, электричество и горячую воду, предлагаем ассортимент товаров достаточно большой. Солнечные нагреватели воды выпускают предприятия РФ и другие производства за пределами. На стоимость солнечного водонагревателя для дома и его установку будет влиять компания-производитель и страна изготовления, тип конструкции (вакуумный или плоский), а также комплектация поставки и регион, в котором будет осуществлена покупка.

Самый дешевый вариант будет стоить 155 000 рублей, и за такую сумму у вас получится купить «Солнечный водонагреватель для бассейна» от Интекса (Китай), с такими техническими характеристиками – размер 1.2*1.2 метра, предназначается для использования с фильтр-насосом, производительность которого не больше 9400 л/час, а вес 3.7 кг.

Водонагреватель, работающий от солнца под названием «ДАЧА-ЛЮКС» (производство Россия), имеет объем в 125 литров и будет стоить 29 000 рублей. В комплектации поставки есть накопительный бак, комплект трубок вакуумного типа (15 штук), а также контроллер. Площадь поглощения составляет 2.30 м2. Установка германского происхождения для снабжения горячей водой «АuroSTEP plus» можно купить за 195 000 рублей, а в полной комплектации за 455 000 рублей. За такую сумму вы получите системы снабжения горячей водой, которая полностью исключает возможность закипания, а также нагреватель для воды с емкостью от 150 до 350 литров и от 1 до 3 солнечных коллекторов.

Установка имеет регулятор управления и дополнительный нагреватель электрического типа. Как видно из цифр, приведенных выше, разброс по стоимости достаточно большой, поэтому каждый покупатель (пусть даже и потенциальный) может выбрать такое устройство, которое будет отвечать предъявляемым требованиям и подходящим по стоимости.

Преимущества тепловых насосов для бассейнов

Среди достоинств, которыми отличается тепловой насос для воды в бассейне, выделяют:

• надежность работы;
• экономичность эксплуатации нагревателя по сравнению с другими типами;
• минимальный расход электрической энергии (она нужна лишь для работы помпы);
• использовать приборы можно круглый год, в том числе и в открытых водоемах;
• такой агрегат абсолютно безвреден и не приносит вреда здоровью купальщиков;
• благодаря наличию продуманной системы самоуправления, прибор оперативно подстраивается практически под любой температурный режим;
• во время работы насос не шумит, не производит никаких звуков, что позволяет сэкономить на оборудовании звукоизоляции;
• применять агрегат можно даже при отрицательных температурах, поскольку он надежно защищен от обмерзания;
• монтируются такие подогреватели за считанные часы, при этом дальнейшее их обслуживание тоже не вызывает никаких сложностей.

Критерии выбора нагревателя для бассейна

Водообмен

Перед покупкой следует учесть, что нагреватель выбирается по типу водообмена бассейна:

• наливного;
• проточного (общественные бассейны);
• рециркуляционного.

К наливным бассейнам подойдут только подогревы подкладного типа (если дно не надувное). Проточные бассейны обычно не устанавливаются в частных домах из-за неэкономичности. Рециркуляционные варианты самые популярные, вода из чаши подается в фильтр, затем в подогреватель и обратно в чашу. Именно этот тип можно чаще всего встретить у частных владельцев и именно для них выпускается большинство водонагревателей.

Конструкция

Нагреватели воды для бассейнов выбираются еще и по типу конструкции водоема, который может быть:

• стационарным (морозоустойчивые, в т.ч. купели);
• каркасным;
• надувным.

Обычно стационарные варианты закрыты куполом или размещены в помещении. Для них идеально подходят теплообменники или электронагреватели. Каркасные бассейны очень популярны в летнее время и подогревать в них воду требуется всего на несколько градусов. К ним идеально подойдут подкладные, электрические, солнечные нагреватели и даже твердотопливные. Надувные бассейны также могут нагреваться при помощи этих устройств, если они имеют входы и выходы для рециркуляции.

Объем

Подобрать водонагреватель можно исходя из объема чаши. Ориентировочное время нагрева воды в бассейне на 10°С можно рассчитать по формуле: 11,6 х объем бассейна, куб. метр / мощность нагревателя, кВт. Чем больше чаша, тем мощнее нужно выбирать водонагреватель.

Вода

Важна и подогреваемая вода. Не все электронагреватели и теплообменники работают с соленой водой, указание на это нужно смотреть в инструкции. Встроенные хлоргенераторы (хлораторы, хлоринаторы) значительно сокращают диапазон применяемых водонагревателей, так как хлор разъедает нержавеющую сталь.

№	Модель 2023 года	Тип бассейна	Мощность, Вт	Вес, кг	Яндекс Маркет
Лучшие теплообменники для подогрева бассейна
2		для морозоустойчивого бассейна, для каркасного бассейна	—	3.5	Перейти
1		—	—	Перейти
ТОП-4 лучших электрических водонагревателей для бассейна
4		для надувного бассейна, для каркасного бассейна	2800	Перейти
3		для надувного бассейна, для каркасного бассейна	1300	1.6	Перейти
2		для надувного бассейна, для каркасного бассейна	3000	3.7	Перейти
1		для морозоустойчивого бассейна, для каркасного бассейна	—	4.1	Перейти
Рейтинг солнечных нагревателей воды для бассейнов
2		для каркасного бассейна	—	2.72	Перейти
1		для надувного бассейна, для каркасного бассейна	—	—	Перейти
Лучшие твердотопливные водонагреватели для бассейнов
2		для каркасного бассейна	—	20	Перейти
1		для каркасного бассейна	20	Перейти

Тепловые насосы для отопления небольших помещений или под ГВС

Предназначение – экономичное отопление жилых и вспомогательных помещений, обслуживание системы горячего водоснабжения. Самым низким потреблением (до 2 кВт) выделяются однофазные модели. Для защиты от скачков напряжения в сети им нужен стабилизатор. Надёжность трёхфазных, объясняется особенностями сети (нагрузка распределяется равномерно) и присутствием собственных защитных цепей, предотвращающих повреждение устройства при перепадах напряжения. Оборудование этой категории не всегда справляется с одновременным обслуживанием системы отопления и контура горячего водоснабжения.

1. Huch EnTEC VARIO КНР S2-E (Германия) – от 184 493 руб.

Huch EnTEC VARIO самостоятельно не эксплуатируется. Только в связке с накопительным баком системы горячего водоснабжения. ТН подогревает воду для санитарных нужд, охлаждая воздух в помещении.

Из преимуществ – небольшое энергопотребление прибора, приемлемая температура воды в контуре ГВС и функция очистки системы (периодическим кратковременным нагреванием до 60 °С) от патогенных бактерий, развивающихся во влажной среде.

Минусы в том, что прокладки, фланцы и манжету, надо докупать отдельно. Обязательно оригинальные, иначе будут потёки.

При расчёте необходимо помнить, что устройство прокачивает 500 м³ воздуха в час, поэтому минимальная площадь помещения, в котором установлен Huch EnTEC VARIO, должна быть не менее 20 м², при высоте потолка в 3 и более метра.

Основные характеристики Huch EnTEC VARIO КНР S2-E

Характеристикиа	Значение
Схема работы	Воздух — вода
Тепловая мощность, кВт	3.2
Потребляемая электроэнергия, кВт/ч (сеть)	1.9 (220)
Температура теплоносителя  на выходе, °С	55
Диапазон рабочей температуры первичного контура, °С	+7…+35
Хладагент, тип	R134А
Вес, кг	31

2. NIBE F1155-6 EXP (Швеция) – от 355 161 руб.

Модель заявлена, как «интеллектуальное» оборудование, с автоматической настройкой под потребности объекта. Внедрена инверторная схема питания компрессора – появилась возможность настраивать выходную мощность.

Присутствие такой функции при малом числе потребителей (точки водоразбора, радиаторы отопления), делает отопление небольшого дома более выгодным, чем в случае с обычным, неинверторным ТН (у которых нет плавного пуска компрессора и выходная мощность не регулируется).  Потому что у NIBE, при малых значениях мощности, тэны включаются редко, а собственное максимальное потребление теплового насоса – не более 2 кВт.

В условиях небольшого объекта шум (47 ДБ) не приемлем. Оптимальный вариант установки – отдельное помещение. Обвязку размещать на стенах не примыкающим к комнатам для отдыха.

Основные характеристики NIBE F1155-6 EXP

Характеристика	Значение
Схема работы	Рассол — вода
Тепловая мощность, кВт	4-16
Потребляемая электроэнергия (сеть, V/насосы, компрессор/тэны), кВт/ч	380 / 1.9 / 9
Температура теплоносителя  на выходе, °С	65
Диапазон рабочей температуры первичного контура, °С	0… +35
Хладагент, тип	R 407C
Вес, кг	185

3. Fujitsu WSYA100DD6 (Япония) – от 524 640 руб.

«Из коробки» работает только на нагрев в одном контуре. Опционально предлагается комплект для подключения второго контура, с возможностью независимой настройки для каждого. Но сам тепловой насос рассчитан на систему отопления  помещения до 100 м², с высотой потолка не более 3 метров.

В списке преимуществ – небольшие габариты, работа от бытовой электросети, регулировка температуры на выходе 8…55 °С, что по замыслу производителя должно было как-то повлиять на комфорт и точность управления подключенными системами.

Но всё перечеркнула низкая мощность. В нашем климате, отапливая заявленные 100 м², устройство будет работать на износ. Что подтверждают частые переходы устройства в «аварийный» режим, с отключением помпы и ошибками на дисплее. Случай не гарантийный. Исправляется перезапуском оборудования.

«Аварии» влияют на расход электроэнергии. Потому что когда умолкает компрессор, в работу включается тэн. Поэтому совместное подключение контуров СО и тёплого пола (или ГВС) допустимо на объекте площадью не более 70 м².

Основные характеристики Fujitsu WSYA100DD6

Характеристика	Значение
Схема работы	Воздух — вода
Тепловая мощность, кВт	6
Потребляемая электроэнергия, кВт/ч (сеть)	2.04 (220)
Температура теплоносителя  на выходе, °С	60
Диапазон рабочей температуры первичного контура, °С	-20… +35
Хладагент, тип	R410A
Вес, кг	42

Как сделать своими руками простейший водонагреватель

Из поликарбоната

Один из вариантов изготовления солнечного водонагревателя предполагает использовать в конструкции сотового поликарбоната. Единственное требование к этому элементу конструкции – это светопропускная способность материала. Прочность также важная характеристика, но не является основной.

Из имеющихся материалов, это могут быть различные пиломатериалы или легкие профильные металлические элементы, изготавливается каркас устройства. Из медных трубок сооружается змеевик, предпочтительно в одной плоскости – это абсорбер устройства, по которому будет циркулировать вода.

На концах медной трубки монтируются штуцера для соединения подающей трубой и выходом подогретой воды. В качестве змеевика можно использовать подобную конструкцию от старого холодильника, но в этом случае, параметры змеевика холодильника определят геометрические размеры всего устройства.

Змеевик укладывается в корпус, вся конструкция утепляется теплоизоляционным материалом и с наружной стороны закрывается листом поликарбоната.

Водонагреватель монтируется на выбранном участке в соответствии с географическим месторасположением и подключается к подаче холодной воды и системе потребления нагретой воды.

Из пластиковых бутылок

Простейший водонагреватель использующий энергию солнца для нагрева воды можно изготовить из обычных пластиковых бутылок объемом 1,5 литра (или подобных).

Единственное условие, это однотипность этого элемента конструкции.

Важным условием работы такого устройства является герметичность и прочность соединений бутылок между собой. Оптимальным будет вариант, когда в донышке бутылки просверливается отверстие соответствующее по диаметру горлышку бутылки, что позволяет вставлять одну бутылку в другую. Для крепления можно использовать крышки от этих же бутылок, предварительно просверлив в них отверстия.

Соединяя подобным образом можно собрать несколько батарей, в каждой из которых будет по 3-4 бутылки. Количество бутылок в батарее выбирает каждый индивидуально.

В зависимости от количества бутылок в батарее и количества таких батарей, получаются геометрические размеры устройства, на основании которых изготавливается каркас водонагревателя. Каркас, как и предыдущем случае, можно изготовить из имеющихся под рукой материалов. Укладывается утеплитель и по возможности затемняется приемная поверхность (внутренняя поверхность нижней стенки каркаса).

В изготовленный каркас укладываются батареи бутылок, которые соединяются между собой таким образом, что верхние части батарей получаются подключены к подаче холодной воды от источника водоснабжения, а нижние части – к отводящей трубе с подогретой водой.

Лицевая сторона каркаса зашивается стеклом, поликарбонатом либо иным прозрачным материалом, хорошо пропускающим солнечный свет и сохраняющим тепло внутри устройства.

Для осуществления надлежащего нагрева воды следует установить запорные вентили на входящей и отводящей трубах.

Нагрев воды в бассейне: выбираем подходящий вариант

Температура воды в бассейне для взрослых должна быть в пределах 24−26 ℃, а для детей — не меньше 30 ℃. При помощи каких систем и устройств поддерживать рекомендуемую температуру и как нагревать воду в бассейне вы узнаете в этой статье.

Продумать систему нагревания воды нужно на этапе проектирования бассейна вместе с системами фильтрации и дезинфекции. Если бассейн каркасного типа, эту задачу решить проще.

Есть четыре способа подогрева воды в бассейне:

• проточный электронагреватель;
• теплообменник;
• солнечный коллектор;
• тепловой насос.

Проточный электронагреватель

Проточные приборы предназначены для нагрева непрерывного потока жидкости с наименьшим перепадом давления. Электронагреватели компактны, их можно устанавливать в небольших технических помещениях.

Электронагреватель Pahlen, 3 кВт

Электронагреватели выпускают мощностью от 3-х до 18-ти кВт. Cамые мощные из них прогревают открытый бассейн объемом до 36 м³ и внутренний объемом до 54 м³.

Мощность электронагревателя нужно подбирать исходя из объема воды в бассейне. Для открытого уличного мощность электронагревателя должна быть равна половине объема бассейна. Мощность прибора внутреннего бассейна должна составлять треть от его объема.

Схема бассейна с электронагревателем

Также в комплекте с прибором монтируют термостаты для полной регулировки воды, в том числе и для ограничения максимальной температуры. Электронагреватели часто снабжают датчиком потока, который отключает нагрев, когда вода не циркулирует.

Теплообменник

Теплообменник подключается к общей системе отопления дома и не потребляет энергию. Диапазон мощности таких приборов широк — от 13 до 200 кВт.

Теплообменник Emaux HE, 40 кВт

Конструкция теплообменника проста: он представляет собой колбу, в которой находится змеевик. По змеевику движется теплоноситель — горячая вода, которая и нагревает воду в бассейне. Горячую воду из общего контура отопления в змеевик подает циркуляционный насос. Работу насоса регулирует электромагнитный клапан, а клапан в свою очередь регулирует термостат.

Остается выставить на термостате заданную температуру — все проконтролирует автоматическая система.

Особенность теплообменников — это долгий первый прогрев (28 часов). Такой длительный отрезок времени нужен для того, чтобы не вызвать приборного коллапса: вода при нагревании расширяется и слишком быстрое расширение приведет к структурным изменениям конструкции.

Схема бассейна с теплообменником

Солнечный коллектор

Воду в бассейне можно греть с помощью солнечного света. Это касается как открытых так и крытых систем.

Коллекторы — это соединенные в ряд трубки, колбы или большой экран, который поглощает прямые солнечные лучи.

Коллекторы состоят из модулей, каждый из которых может нагреть до 30 м³ воды. Для увеличения производительности к коллектору нужно присоединить больше модулей.

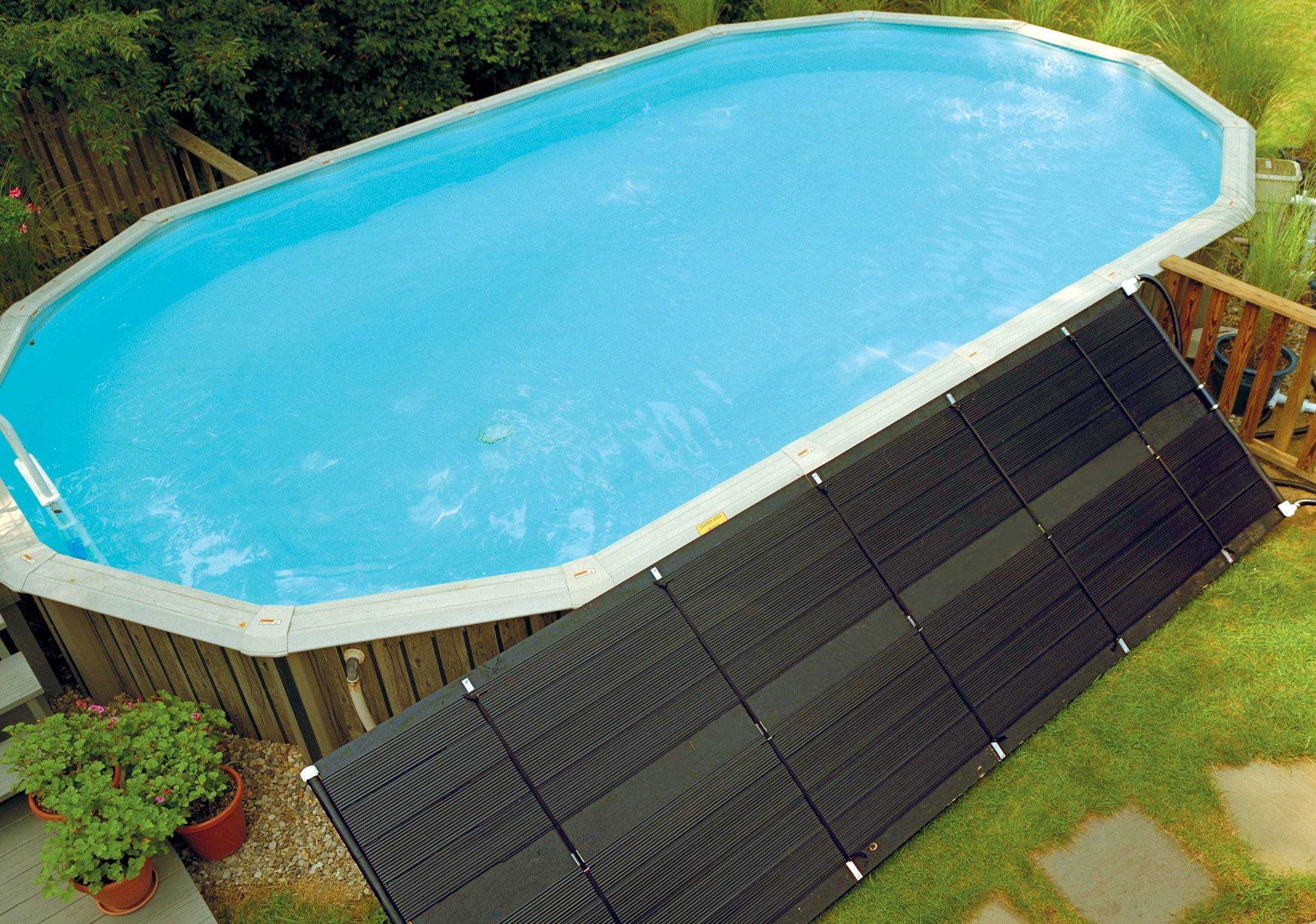

Солнечный коллектор для подогрева воды в открытом бассейне

Солнечные лучи попадают на экран коллектора, который должен быть черного цвета и почти полностью поглощаются. Лучи нагревают теплоноситель до 140 °C. Затем циркуляционный насос прокачивает нагретый теплоноситель в теплообменнике бака-накопителя, и вода в баке также нагревается. Из этого бака горячая вода и поступает в бассейн.

Тепловой насос

Особенность теплового насоса в том, что его энергия используется на многоступенчатый перенос тепла от разных теплоносителей из окружающей среды при помощи сжатий газов, работы с конденсатами.

Источники низкопотенциального тепла для такого насоса — промышленные и бытовые очищенные стоки, грунтовые и термальные воды, воды рек, озер, которые хоть на несколько градусов теплее окружающей среды.

Принцип работы систем с тепловым насосом

Выбирать способ нагрева воды в бассейне нужно на этапе планирования его расположения и конструкции.

Для небольшого открытого каркасного бассейна хорошим выбором будет проточный электронагреватель или солнечный коллектор.

Для крытого бассейна больших размеров нужно искать решение с подключением к общей системе отопления дома, например — теплообменник или тепловой насос.

Подогрев бассейна с помощью теплообменника

Теплообменник для подогрева бассейна

Теплообменник представляет собой металлическую колбу, в которой находятся 2 независимых замкнутых водяных контура. Один контур – это вода самого бассейна, а второй подключается к котлу системы отопления дома, возможно использование теплоцентрали. В самом теплообменнике контур отопления отдаёт своё тепло контуру бассейна. Так и происходит нагрев: один теплоноситель остывает, другой нагревается.

Для лучшей функциональности, теплообменники снабжают циркуляционными насосами и обратными клапанами. Управление ведётся электронным блоком, который следит за установленными параметрами. При понижении температуры, открывается клапан, включается циркуляционный насос. Происходит нагрев воды в контуре бассейна. По достижении нужной температуры, термодатчик отключает насос и закрывает клапан.

Выбрать мощность теплообменника можно так. Для уличных бассейнов мощность теплообменника (в килоВаттах) примерно равна цифре объёма бассейна (в м3.). Если бассейн находится в бане, то мощность теплообменника будет равна ¾ от кубатуры воды. Учтите такой момент, что лучше приобрести большую мощность, чем меньшую.
