Инструкция по изготовлению циркуляционного насоса для бассейна своими руками

Популярные модели для очистки воды с описанием, стоимостью и фото

При выборе модели для частного пользования, помимо рабочих характеристик стоит учитывать мнения пользователей о бренде и потребность в других опциях

Особое внимание уделяется соотношению цена/качество/производительность

Обычные

Условный рейтинг бытовых песочных фильтров возглавляют:

Emaus MFS 20

Компактный фильтр с шестипозиционным регулировочным вентилем и производительностью в пределах 10 м3/ч. Эта модель обеспечивает качественную чистку бассейнов с объемом до 42 м3, выдерживает нагрев воды до +50 °С и не боится коррозии, УФ и агрессивных химических воздействий. Средняя стоимость на рынке – 22000 рублей.

Hayward PowerLine D368

Крепкая фильтр-бочка из износо- и термостойкого полипропилена. Эта модель по аналогии с предыдущей оснащена шестипозиционным регулировочным вентилем, но уступает ей в компактности, производительности (до 5 м3/ч) и объеме обслуживаемого резервуара (20 м3).

Цена считается выше средней (13500 рублей, на 10-20% дороже китайских аналогов), но оправданной из-за 5-летней гарантии производителя и эффективной работы.

Bestway 58486

Мощная установка, оснащенная таймером и шестипозиционным клапаном, для очистки надувных и каркасных бассейнов от 1,1 до 60 м3. Внутрь засыпается как кварцевый, так и стеклянный наполнитель (до 36 кг), при желании все рабочие процессы автоматизируются. Цена базового комплекта — от 16500 рублей.

С хлоргенератором

Среди комбинированных моделей с большим отрывом лидируют фильтры Intex, ряд европейских производителей и вовсе не рекомендуют очищать воду таким образом, (при наличии в бассейне или очистном оборудовании металлических элементов) и совмещенные линейки не выпускают.

Тем не менее, при высоких рисках цветения воды или необходимости ее обеззараживания, стоит купить песчаные фильтры со встроенным хлоргенератором:

Intex 28680

Предназначен для бассейнов с объемом до 56,8 м3 и производительностью до 10 м3/ч. Цена от 23700 рублей при расходе соли 11 г/ч.

Krystal Clear 26676

Производительность 6 м3/ч, 7 г/ч, с таймером для работы фильтра в автоматическом режиме от 2 до 12 ч., от 18500 рулей.

Обзор песочных фильтров, оснащенных хлоргенератором, представлен в этой статье. Рейтинг песочных фильтров для бассейна представлен в этой статье.

Как выбрать и подключить насос к самодельному песчаному фильтру?

Мощность насосного прибора выбирают с учетом емкости чаши: вода будет проходить через очистную систему не меньше 3 раз в день.

Способы установки:

1. Насос монтируется перед резервуаром с песком. Вода в данной схеме проходит через песчаный фильтр под давлением, создающимся насосом на подаче.
2. Установка после фильтрующей емкости. Так, создается подсасывание воды и вакуум в резервуаре с песком. Разница показателей давления провоцирует засасывание воды из чаши в фильтрующую систему.
3. Установка насоса после фильтра для перекачки воды, прошедшей фильтрацию. В емкость с песчаным фильтратом вода из чаши попадает самотеком.

Как очищают частные водоемы под открытым небом?

Сама вода, которой заполнена конструкция, в принципе, совсем не сложно очистить. Для этого есть специальная химия бассейна. Но очистка дна бассейна и его бортов от отложений требует больших усилий. Ранее аналогичная операция выполнялась следующим образом: из ванны сливалась вода, а грязь удалялась вручную. Эта процедура потребовала много времени и сил. И стоимость воды, которую необходимо постоянно сливать и заливать, отнюдь не маленькая.

Дренажные насосы позволили решить эти проблемы. Они облегчают чистку бассейна. Особенно, если у вас установлена ​​автоматическая или полуавтоматическая помпа. Подобное оборудование известных производителей (Intex, AquaTron, Watertech) самостоятельно очищает водные конструкции с помощью специальных щеток. Прекрасный вариант. Но, к сожалению, погружные агрегаты (сам Intex) стоят недешево. Не всем хочется оборудовать таким насосом свой загородный джакузи.

Химические средства для чистки бассейна

Они выполнены в простых моделях щеток и качалок. После запуска ручной пылесос начинает убирать накопившиеся отложения и все другие загрязнения с боков и снизу. Грязь всасывается устройством и задерживается фильтром. Техника проста и понятна. Единственный недостаток — фильтры пылесоса менять приходится довольно часто. Очистители для рук идеально подходят для бассейнов с пластиковым каркасом, надувных лодок и любых других устройств небольшой вместимости. А главное, вы можете самостоятельно сделать пылесос для бассейна в своей стране, потратив на эту операцию несколько копеек. Поговорим об этом.

Инструкция изготовления солнечной батареи своими руками

Простая схема из шланга для полива

• На металлический лист 1500х1500х2 мм. наносится краска чёрного цвета.
• Поливочный шланг сворачивается спиралью. Необходимо создать 4 улитки по 60 см в диаметре соединённые между собой последовательно.
• Закрепить спирали между собой можно посредством проволоки или бечёвки.
• Укладываются они на плоскость листа.
• Подача воды из бассейна осуществляется через циркуляционный насос.
• Напор регулируется опытным путём.
• Лист необходимо приподнять для создания угла равного 60 градусам. Это необходимая величина для попадания на коллектор прямых солнечных лучей.
• Вода в такой системе прогревается до 50С.
• В течение нескольких часов вода в небольшом бассейне приобретёт комфортную температуру.

Более сложный вариант сборки коллектора из пластиковой трубы

• На лист фанеры с рабочей стороны наносится чёрная краска.
• Из полипропиленовой трубы диаметром 10 мм спаивается система в виде змеевика.
• Отрезки трубы соединяются уголками.
• Шаг между прямыми участками трубы равен 50 мм.
• Конструкция крепиться к листу фанеры с помощью полиэтиленовых самозатягивающихся хомутов.
• Труба окрашивается краской в чёрный цвет. Это необходимо не только для нагрева воды, но и для защиты материала трубопровода от разрушительного воздействия ультрафиолета.
• Готовый блок обрамляется рамой из рейки 20х20 мм.

• Задняя стенка коллектора обклеивается пенопластом для создания теплоизоляции внутреннего пространства.
• Для установки конструкции собирается каркас из бруса сечением 50х50 мм.
• Коллектор устанавливается на каркас жёстко для сопротивления ветру.
• Подача воды осуществляется с нижнего края с применением циркуляционного насоса.
• Выход воды осуществляется в верхнем углу противоположной стороны системы.
• Температура воды при правильной регулировке насоса достигает 65с.
• Горячая вода по шлангу поступает в бассейн.

Какой тип песчаного наполнителя выбрать?

Производители устанавливают оптимальный вид наполнителя — кварцевый песок фракцией 0,4-0,8 мм. Однако практика показала, что это не единственный материал, пригодный для использования в песчаных фильтрах.

Есть несколько альтернативных вариантов:

Тип наполнителя	Размеры фракции	Срок службы (в среднем)	Примерная стоимость
Кварцевый песок	0,4-0,8 мм	3-5 лет	450-600 руб. (мешок 25 кг)
Стеклянный песок	0,5-4 мм (в ассортименте)	От 5 лет и больше	1900 руб. (мешок 20 кг)
Кварцевый гравий	1-5 мм (три разновидности)	От 5 лет, допускается частая промывка без потери материала	500-540 руб. (мешок 20 кг)
Кокосовый уголь	12-40 мм	Допускает многократную регенерацию, предельный срок службы неизвестен	5400 руб. (мешок 20 кг)
Гидроантрацит	0,5-2.0 мм (несколько разновидностей)	От 5 лет, в зависимости от уровня нагрузки	2400 руб. (мешок 22,5 кг)
DFM AM Pen Pro (двухкомпонентный фильтрующий материал)	0,4-0,8 мм	От 5 лет (по заявлениям производителя)	1900 руб. (мешок 24 кг)

По результатам таблицы видно, что кварцевый песок значительно дешевле альтернативных видов наполнителя, обладает оптимальным размером зерен и достаточно длительным сроком службы.

Большинство альтернативных материалов еще не успело набрать достаточную статистику по долговечности и качеству работы. Все параметры этих наполнителей получены в лабораторных условиях, но на практике еще недостаточно изучены.

Плюсы и минусы водяного устройства

Небольшой водоем можно почистить за короткое время, не прикладывая особых усилий

Преимущества водяных пылесосов очевидны при средних или больших размерах бассейнов.

• Меньшая трудоемкость – не нужно сливать всю массу воды, а затем заливать заново. Если установлена система фильтрации, освобождение бассейна занимает много времени. Но если есть пылесос, надобность в опустошении отпадает.
• Скорость – устройство позволяет немедленно избавиться от мусора, принесенного, например, сильным ветром во время грозы. Причем сливать воду для этого не нужно.
• Даже большой водоем можно почистить за 1,5–2 часа.
• Уборка с помощью щетки не повреждает отделку. Даже если для бассейна использовалась полиэтиленовая чаша или дно представляет собой слой гидроизоляционной пленки, очистка допускается.
• Важнейший плюс – современная механическая уборка позволяет сократить использование химических средств защиты и для обеззараживания. Это заметно сокращает расходы по обслуживанию водоема.

Минус у пылесоса только один: примышленное устройство довольно дорого стоит. Однако его можно заменить ручным вариантом.

Лучшие модели для плавания

Ключевым критерием при наборе в наш рейтинг лучших надувных матрасов такого назначения являлся их вес и форма, поскольку они не должны быть тяжелыми и громоздкими.

Матрас надувной со спинкой 58857 INTEX 155-97 см

Это предложение будет актуально для обладателей невысокого роста, в том числе детей. По отзывам покупателей, изделие очень удобно за счет своей формы кресла. Во время плавания на нем можно располагаться сидя, с комфортом оперев голову и спину о заднюю стенку. Матрас довольно устойчив и безопасен благодаря боковым бортикам, которые не позволяют ему переворачиваться. Они же уберегают от попадания на поверхность воды.

Достоинства

• Удобный;
• Наличие подлокотников;
• Бортики по бокам;
• Есть обо что опереть голову;
• Невысокая стоимость.

Недостатки

• Небольшие размеры;
• Тонкий слой винила.

Intex 58830 плот

Это достаточно легкий вариант даже для ребенка, оформлен он в виде плота под «дерево». Вес его составляет всего лишь 1 кг, при этом ширина в 140 см и длина в 170 см позволяют использовать изделие как детям от 3 лет, так и взрослым. Он надежно держится на воде и сделан из виниловой пленки толщиной 0.30 мм. Плавать на нем комфортно, так как поверхность не скользкая даже при попадании на нее воды. Основной особенностью является наличие в комплекте насоса и всего того, что необходимо для ремонта на случай нарушения целостности оболочки.

Достоинства

• Наличие ремкомплекта;
• Быстрое накачивание;
• Есть насос;
• Большой;
• Интересный дизайн.

Недостатки

• Может показаться слишком выпуклым;
• Первое время может неприятно пахнуть.

Как подключить?

Перед тем, как выполнить первый запуск фильтров-насосов, важно проверить, правильно ли они подключены

Песочный

Этапы подключения:

1. Опустить два шланга в бассейн – один всасывающий, второй выпускной. Чем дальше они расположены друг от друга, тем качественнее проходит циркуляция.
2. Подключить насос к сети. С помощью рычага привести его в состояние «включен».

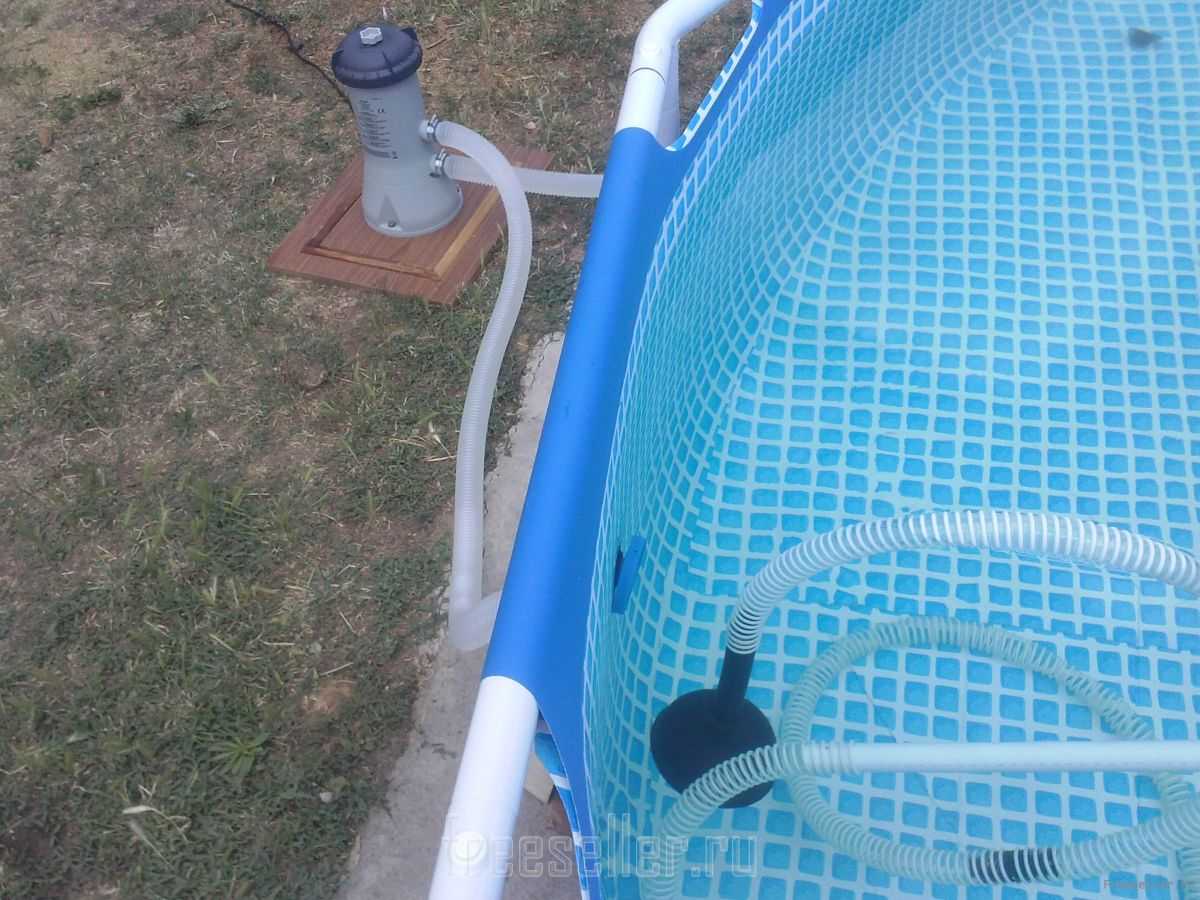

Картриджный

Подключение картриджного фильтра выполняется без дополнительных труб и шлангов.

Действовать нужно следующим образом:

1. Опустить фильтрующую систему в воду.
2. Задержать помпу на глубине 0,5 м, чтобы она начала захватывать воду и подавать ее в шланг.
3. Оставить помпу с картриджем свободно перемещаться по всей площади искусственного водоема.

Фильтр-система картриджного типа перерабатывает около 2,5 тыс. литров в час.

Виды

Всего существует три вида:

1. С картриджами – сменные фильтрующие элементы очищают воду, периодически их придётся менять – примерно каждый месяц.
2. Песочные – поток будет проходить через ёмкость с кварцевым или стеклянным песком. Время от времени песок нужно промывать – рекомендуется еженедельно. А раз в год требуется очистка системы с помощью химических реагентов.
3. Комбинированные – это устройство с фильтром и хлоргенератором, который представляет собой систему, которая из обычной соли (NaCl) выделяет обеззараживающий раствор хлора.

Речной песок и йодированную соль использовать нельзя. Необходимо приобретать специальные расходные материалы для насосов с фильтрами для бассейнов.

Существуют также диатомовые насосы, в них в качестве фильтрующей смеси используется порошок из планктона. Они стоят дороже остальных, но очищают воду максимально эффективно. Один из минусов такой системы – периодически требуется замена фильтрующего состава.

Классификация по типу действия:

• Центробежные и вихревые. Недорогие модели, отличаются высоким уровнем шума, но малой производительностью. Насосы хороши для установки в небольшие бассейны. Способны работать много лет без каких-либо нареканий.
• Самовсасывающие. Хорошо подходят для установки в системы очистки воды. Невысокая стоимость и достаточно низкий уровень шума сделают отдых максимально комфортным. Производительность скромная, поэтому такие насосы применяется чаще всего для маленьких и средних бассейнов.
• Циркуляционные. Самые мощные фильтр-насосы, за 24 часа такая система может перекачать весь объём воды как минимум 4-5 раз, а при монтаже в небольшие бассейны этот показатель может превысить 6-7 раз.Подходит для крупных искусственных водоёмов, коммерческих бассейнов.

Мнение эксперта Куликов Владимир Сергеевич

Выбор зависит от типа, объёма чаши и частоты использования.

Чертёж и схема работы

Для сборки фильтра собственными руками необходимо сделать собственный чертёж с правильными расчётами или воспользоваться уже готовыми схемами, представленными в интернете. Мы предлагаем два чертежа сборки песочного фильтра из подручных материалов своими руками.

Чертёж №1

Песочный фильтр в разрезе

Чертёж №2

Схематическое изображение песочного фильтра

Схема работы фильтра в бассейне

Инструменты

Для несложной конструкции фильтра на основе песка нам понадобится:

• Ёмкость с широким «горлом» (пластиковый или молочный бидон);
• Кварцевый или стеклянный специальный песок;
• Насос с закручивающимся вентилем и режимами переключения;
• Толстые гофрированные шланги;
• Сгоны с резиновыми или пластиковыми прокладками;
• Металлические или пластиковые хомуты;
• Фильтр грубой очистки;
• Фиксирующий манометр;
• Водозаборник с мельчайшей сеткой.

Мощность насоса должна соответствовать объёму бассейна. Вода в нём через фильтр должна проходить не меньше 3-х раз в 24 часа. Так, например, для водоёма 8 куб. (24 куб.м. в сутки) понадобится насос мощностью 40 л/мин. Также в устройстве должен быть предусмотрен дополнительный запас мощности.

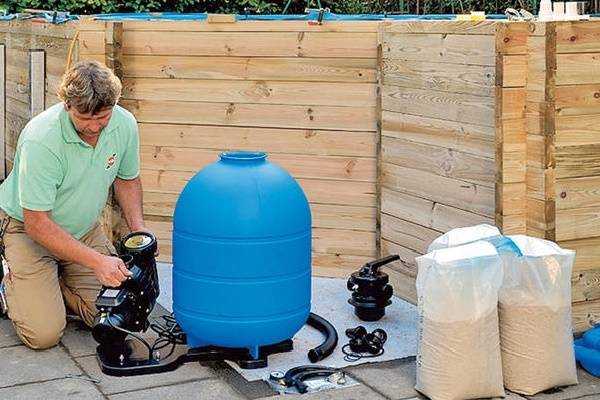

Насос для сборки песочного фильтра

Пошаговое руководство по изготовлению

Общая схема песчаного фильтра подразумевает наличие:

1. Емкости.
2. Манометра.
3. Клапанных отверстий.
4. Фильтрата в виде кварцевого песка.
5. Фильтрующего элемента грубой очистки для задержки песчинок, чтобы они не попадали в воду.
6. Насоса.

Вода из бассейна через заборную трубу отправляется в фильтрационную установку. С помощью насоса проходит под давлением через слой песка, задерживающего различные загрязнители. Затем через форсунки снова выливается в чашу в очищенном виде.

Изготовить песчаный фильтр можно из разных емкостей и материалов:

• алюминиевой фляги;
• расширительного бака;
• пластиковой бочки;
• пластмассового контейнера для еды или ведра с крышкой.

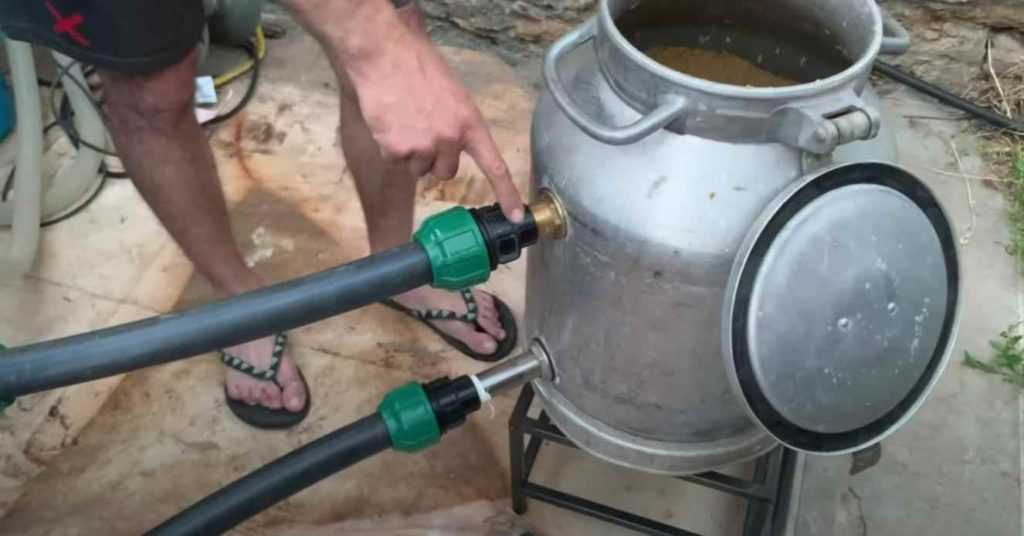

Из фляги

Для работы понадобится:

• алюминиевая фляга емкостью 36 л;
• кварцевый песок (гранулы от 0,8 до 1,2 мм);
• нержавеющая или пластиковая сетка с размером ячеек до 0,7 (чтобы не пропускала песок);
• сварочный аппарат;
• трубы и фитинги (диаметр 40 мм);
• шаровые краны подходящего диаметра.

Порядок действий:

1. Проделать отверстие в крышке фляги диаметром 40 мм.
2. Врезать трубу, используя сварочный аппарат.
3. Обработать герметизирующим составом.
4. Сделать такое же отверстие в нижней части фляги, вставить фитинг для подачи воды.
5. Крышку следует крепить так, чтобы она не пропускала воду под давлением.
6. Подключить шаровые краны к фитингам – с их помощью меняется направление воды для промывки песка.

Как сделать песочный фильтр из алюминиевой фляги, подскажет видео:

Из расширительного бачка

Понадобится:

• расширительный бак мембранного типа;
• краска, предохраняющая от коррозии;
• штуцеры;
• герметизирующий состав;
• фильтр грубой очистки (магазинный картридж или самодельный из обрезанной бутылки);
• паяльник;
• отрезки пластиковой трубы длиной 50-80 см;
• сетка: размер ячеек меньше фракции песка.

Порядок действий:

1. Корпус расширительного бака освободить от мембраны.
2. Внутри обработать бак краской, дождаться высыхания.
3. В стенках корпуса или на крышке делаются отверстия, в них врезаются штуцеры.
4. Места соединения герметизируются.
5. К подающему штуцеру крепится фильтр грубой очистки (он защитит от просачивания крупных загрязнений).
6. Если нет готового картриджа, можно сделать фильтр из обрезанного горлышка пластиковой бутылки, проделать в нем отверстия и обтянуть капроновыми колготками.
7. Подготовить водозаборное отверстие – это будет перфорированная емкость с установленной сеткой.
8. Подключить к насосной установке.

Песочный фильтр из расширительного бака, видео-инструкция:

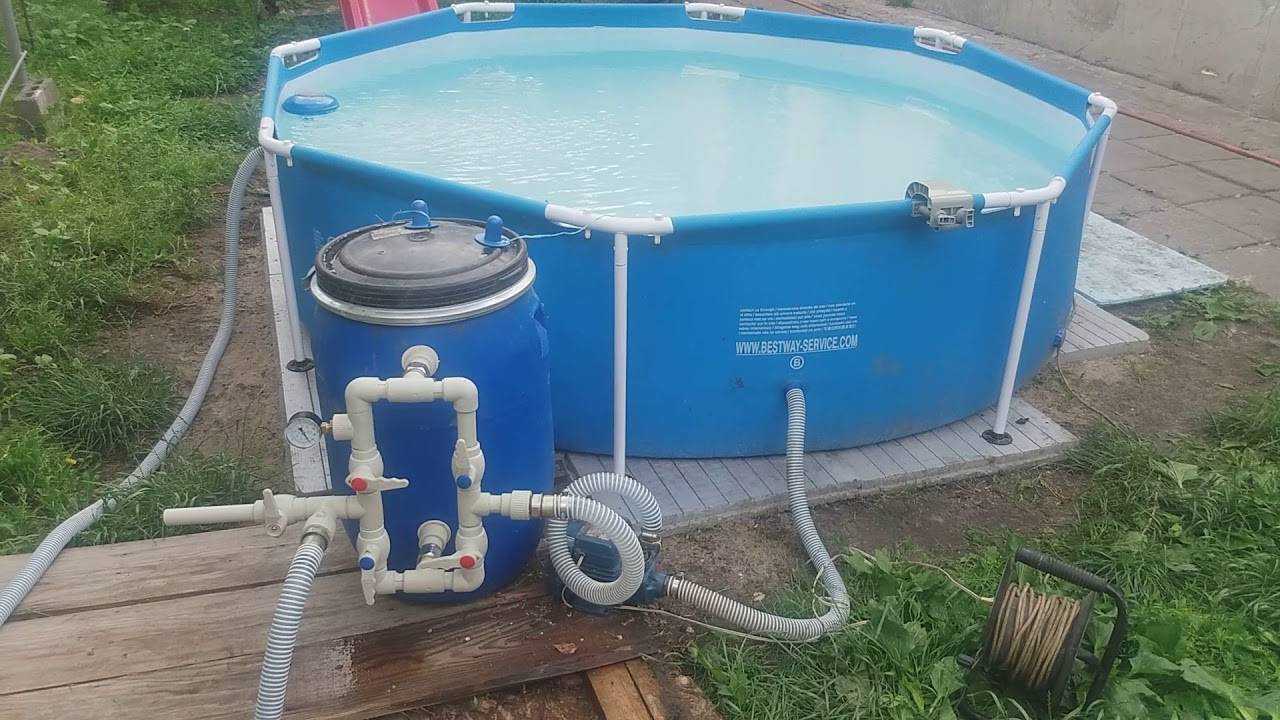

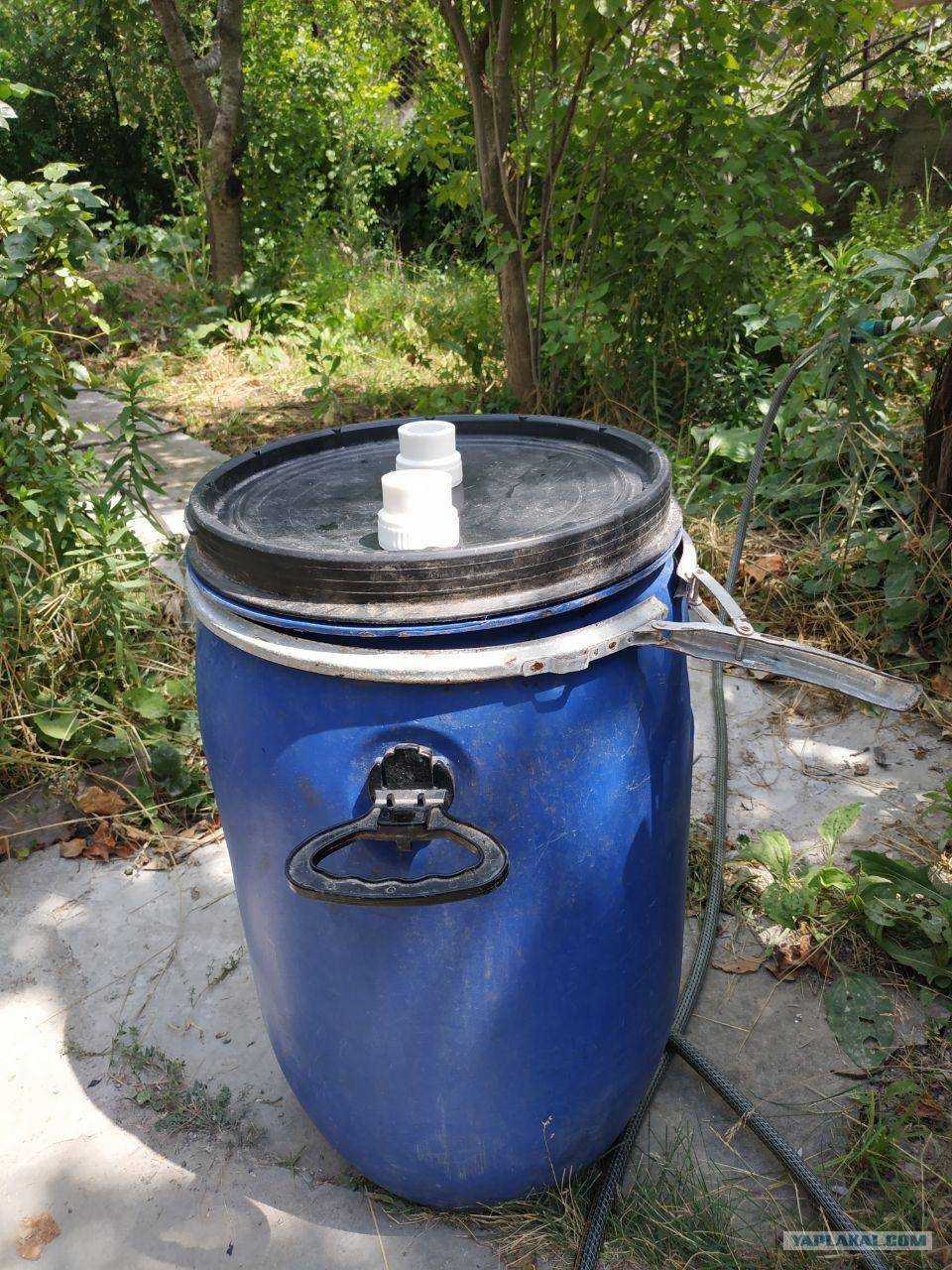

Из пластиковой бочки

Понадобятся следующие материалы:

• пластиковая бочка;
• кварцевый песок крупной фракции;
• насос с вентилем;
• гибкие шланги;
• 2 пластиковые трубы;
• паяльник;
• герметик;
• сетка с ячейками мелкой фракции.

Порядок действий:

1. Проделать в резервуаре два отверстия, соответствующие диаметру труб, можно использовать паяльник.
2. Изолировать герметиком трубы, вставленные в отверстия.
3. Водозаборник сделать из пластиковой миски, в ней проделать отверстия величиной меньше фракции песка.
4. Обернуть миску несколькими слоями капрона или марли.
5. Прикрепить шланг к водозаборнику, используя герметик.
6. На входном отверстии изнутри установить сетку – она будет разбивать струю воды.
7. Шланги прикрепить с помощью термоклея.
8. Поставить сетку на впрыск, чтобы разбивать водную струю и равномерно распространять воду на песок.

Как сделать песочный фильтр для бассейна из пластиковой бочки, видео-инструкция:

Из контейнера из пластика

Для изготовления понадобится:

• бокс для еды из прочного пластика (можно заменить пластиковым ведром с крышкой);
• полипропиленовые трубки диаметр 30 мм;
• паяльник для пластика;
• кварцевый песок;
• горлышко пластиковой бутылки с мелкими отверстиями;
• капроновый чулок.

Порядок действий:

Как сделать?

Прежде чем приступить к самостоятельной сборке циркуляционного насоса, важно определиться с выбором типа фильтра: песочный или картриджный. Качество очистки сравнительно одинаковое, разница заключается в фильтрующем материале и сложности сборки

Песочный

Рассмотрим 2 варианта самодельных песочных фильтров.

Из пластиковой бочки

Необходимые материалы и инструменты:

• насос-помпа мощностью 150-300 Вт – этого показателя достаточно для втягивания воды через песок под небольшим давлением;
• пластиковая бочка или другая емкость с крышкой (объем 35-45 л);
• наполнитель на выбор: кварцевый песок (предпочтительнее), уголь, графит;
• шланги;
• фильтр грубой очистки;
• хомуты;
• водозаборник с сеткой мелкой фракции.

Детали для сборки песочного фильтра:

Порядок действий:

1. Пластиковую бочку установить на расстоянии 1-2 м от бассейна. Проделать 2 отверстия – для всасывания грязной и выпуска очищенной воды.
2. Входное отверстие сделать в верхней части бочки, а выходное – ближе ко дну.
3. Опустить на дно резервуара шланг.
4. На конце шланга установить водозаборник с сеткой.
5. Подключить свободный конец к помпе.
6. Засыпать песчаный наполнитель в бочку (оставить 10 см высоты без песка).
7. В верхней части бочки сделать отверстие равное диаметру заборного шланга, подсоединить его к емкости.
8. Между насосом и баком установить фильтр грубой очистки.
9. Подключить к насосной установке шланг, возвращающий воду в бассейн.
10. Все места, где шланги соединяются с отверстиями, должны быть герметизированы.

Для улучшения циркуляции воды рекомендуется располагать входной и выпускной шланг в разных частях бассейна. Подробнее читайте в этой статье.

Как сделать песочный фильтр для бассейна из пластиковой бочки, подскажет видео:

Из алюминиевой фляги

Необходимые материалы и инструменты:

• фляга объемом 30-40 л;
• насос 150-300 Вт;
• песок кварцевый зернистостью 0,9-1,2 мм;
• трубы диаметром 30-40 мм;
• сетка из нержавейки с ячейками до 0,8 мм;
• сварочный аппарат.

Фильтрационная система из алюминиевой фляги:

Последовательность действий:

1. В крышке сделать отверстие, равное диаметру трубы.
2. Вставить трубку, герметично закрепить.
3. Такое же отверстие сделать на дне емкости, вставить трубу для подачи воды.
4. Надежно закрыть крышкой, чтобы не выходила вода из фляги.
5. Подключить трубу к насосу.

Картриджный

Рассмотрим 2 варианта изготовления картриджных фильтров для циркуляционного насоса.

Фильтр из полипропиленовой трубки

Понадобятся следующие материалы и инструменты:

• картридж для фильтрации (оптимальный диаметр 5 см);
• труба из полипропилена длиной 2-3 м и диаметром, соответствующим размеру картриджа (в данном случае 5 см);
• уголок из полипропилена для поворота трубы;
• шпилька резьбовая М12;
• заглушки из пенополистирола;
• кусок пенопласта – размер, соответствующий длине помпы;
• циркуляционный насос.

Последовательность действий:

1. Подсоединить насос-помпу к одному концу трубы.
2. С противоположной стороны установить картридж.
3. Зафиксировать фильтрующий элемент с помощью шпильки. Для этого в повороте и заглушке просверливается отверстие, внутрь него опускается шпилька.
4. Закрепить установленную шпильку гайкой.
5. Герметично закрыть оба конца трубки – внутрь прибора не должен попадать воздух и вода, иначе он утонет.
6. Для герметизации использовать заглушки.
7. Проверить и зафиксировать все элементы системы.
8. Чтобы фильтр удерживался на поверхности воды, прикрепить к нему отрезок пенопласта.

При применении двух и более картриджей, они последовательно устанавливаются в трубу и закрываются уголком с заглушкой так же, как описано выше.

Как сделать картриджный фильтр из пластиковой трубы, подскажет видео:

Из пластмассового контейнера для еды

Для изготовления понадобятся:

• контейнер для еды с крышкой (бокс);
• трубки из полипропилена;
• паяльник для пластика;
• синтепон – наполнитель.

Сборка картриджного фильтра из контейнера:

Порядок действий:

1. Сделать 2 отверстия в крышке бокса (диаметр равен диаметру трубы). Одно отверстие сбоку, второе – вверху.
2. Подсоединить два отрезка трубы к контейнеру, прочно закрепить.
3. Наполнить фильтр синтепоном.
4. Закрыть крышкой.
5. Подключить к насосу с помпой.

Как сделать картриджный фильтр из пластикового контейнера для еды, подскажет видео:

Как сделать картриджный фильтр для бассейна из синтепона, читайте в этой статье.

Плюсы и минусы самодельного фильтра

К преимуществам фильтра-насоса, сделанного самостоятельно, относятся:

• экономия денежных средств: самодельный насос обходится дешевле заводского прибора;
• решение вопроса с частой заменой воды;
• доступность ремонта и замены комплектующих;
• простота обслуживания;
• сокращение расхода на химические реагенты и средства для мытья чаши бассейна.

Недостатки самодельного устройства:

• затраты физических сил и времени;
• большие габариты по сравнению с готовым аналогом;
• отсутствие индикаторов, указывающих на необходимость промывки фильтров – степень засоренности придется контролировать самостоятельно.

Песочный фильтр

• Помпа в 150-350V. Она необходима для соединения с фильтром на выходе воды. Прогоняя через себя уже очищенную воду. Мощности достаточно, чтобы втягивать воду через песок небольшим напором.
• Пластиковая тара, в которую помещается кварцевый или стеклянный песок и трубка подачи воды. Тара должна быть с широким верхом для удобного обслуживания и заполнения фильтрующим материалом. С проделанными отверстиями под шланги для входа и выхода воды и для манометра.
• Отверстие для входа делается наверху. Вода течет самотеком из бассейна. Отверстие для выхода внизу. Очищенная вода течет в насос и стекает в бассейн. Стыки переходников шланга с бочкой герметизируются.
• Трубки от фильтра располагаются на разных частях бассейна для лучшей циркуляции воды.

Как обслуживать?

Чтобы продлить срок службы самодельной фильтрационной циркуляционной установки, необходимо уделить внимание ее обслуживанию

Песочный

Самодельный песочный фильтр требует еженедельной очистки. Для этого выполняется обратная промывка наполнителя водой. Использованная в процессе промывки вода непригодна для применения в бассейне – ее нужно вылить.

Рекомендации по обслуживанию:

• насос запрещено накрывать любыми материалами;
• не допускать детских игр рядом с установкой;
• каждый месяц чистить помпу, так как на крыльчатке скапливаются бактерии и загрязнения;
• место, где находится насос, должно хорошо проветриваться.

Большой минус песчаных наполнителей – высокая скорость их загрязнения. Через 2-3 недели песок собирается в комки, отчего появляются пробелы в емкости – через пустоты вода проходит, не очищаясь. С углем и графитом таких проблем нет.

Картриджный

Для картриджного типа обязательным условием обслуживания является регулярная очистка фильтрата. Загрязненный картридж извлекается из системы (путем снятия углового переходника), и очищается промывкой под проточной водой, затем монтируется на место.

Картриджный с насосом-помпой

Такой фильтр для очистки бассейна — самый легкий в плане сборки своими руками. Конструкция представляет из себя емкость, внутри которой находится 3 – 4 картриджа. Их материал чем-то напоминает полиэстер.

С помощью насоса-помпы вода попадает внутрь через одну трубку, проходит фильтрацию и поступает обратно в бассейн из второй трубы

Для качественной очистки очень важно расположить отверстия сбора и подачи очищенной воды как можно дальше друг от друга

Такой фильтр не статичен, он плавает на поверхности. Для его очистки достаточно просто извлечь картриджи и промыть их под проточной водой. В крайнем случае, их также можно заменить.

Необходимые материалы и инструменты

Нам потребуются такие материалы:

• Фильтрационный картридж диаметром 50 мм.
• Полипропиленовая труба того же диаметра. Длинна трубы зависит от мощности помпы. Трубы длиной в 2 – 3 метра должно быть достаточно.
• Поворот для трубы из того же материала.
• Резьбовая шпилька М12. Если шпилька длиннее, то можно установить сразу несколько фильтров. Это повысит качество очистки, но такая конструкция потребует более мощного насоса.
• Насос-помпа. Его мощность зависит от объема бассейна и количества картриджей. Для однокартриджного фильтра, рассчитанного на бассейн в 250 – 300 м3 хватит помпы в 25 – 30 Вт.
• Пенополистироловые заглушки.

Сборка

необходимо просверлить в заглушке и повороте отверстие

Чтобы готовый прибор держался на воде нужно плотно закрыть концы трубки. Для этого воспользуйтесь пенополистироловыми заглушками. После того, как вы все тщательно зафиксируете и закроете концы трубки, ваш фильтр можно считать готовым.

Как пользоваться?

Для подключения к выпускам и водозаборам не потребуется никаких дополнительных шлангов. Просто опустите ваш фильтр в воду. На глубине приблизительно в 50 – 60 см помпа захватывает жидкость и подает ее в трубку.

Там вода доходит до картриджа, происходит процесс очистки, после чего она сразу же возвращается обратно. Такая конструкция способна обрабатывать примерно 2500 литров в час.

Из-за того, что картридж всего один, чистить его нужно не реже, чем раз в день. Сделать это достаточно просто. Картридж легко извлекается из трубы и промывается проточной водой, после чего устанавливается на место.

Изготовление циркуляционного насоса для бассейна своими руками

Циркуляционный насос является важной частью системы фильтрации и очистки воды в бассейне. Правильная циркуляция воды позволяет поддерживать ее чистоту и качество

Существует несколько видов насосных установок для бассейна, но самые распространенные — это насосы с фильтром и самодельные насосы.

1. Возьмите пластиковую бочку и с помощью ножа сделайте в ней отверстие для установки фильтра. Учтите, что отверстие должно быть достаточного размера, чтобы фильтр точно поместился внутри.
2. Установите фильтр в отверстие и закрепите его тесно, чтобы предотвратить протечки.
3. Насос циркуляции может быть сделан из алюминиевой фляги. Сделайте отверстие на одной стороне фляги и установите туда полипропиленовую трубку. Трубка должна идти через флягу и выходить из другой стороны.
4. Закрепите трубку на фляге надежно, чтобы не было ни малейших протечек. Хорошей идеей будет использовать клей или силикон для укрепления соединения.
5. Теперь возьмите контейнер для еды и сделайте в его крышке два отверстия — одно для входящей трубки и другое для выходящей. У входящей трубки должен быть установлен фильтр, чтобы предотвратить попадание мусора и грязи в систему.
6. Подключите насос с фильтром к бассейну и проверьте его работу.

Самодельные насосы для бассейна имеют свои плюсы и минусы. Плюсы включают более низкую стоимость по сравнению с готовыми установками, а также возможность регулировать и настраивать циркуляцию воды в соответствии с индивидуальными потребностями. Однако, минусы включают отсутствие гарантии на качество и надежность самодельной установки.

При выборе насоса для бассейна следует учитывать множество факторов, таких как размер бассейна, частота использования, тип воды и т.д

Важно также обратить внимание на тип фильтра, который будет использоваться в системе

Нужно ли бассейн оборудовать фильтром?

Владельцы небольших надувных и стационарных бассейнов часто не задумываются об очистке воды. После купания ее просто используют для хозяйственных нужд и полива огорода.

При необходимости, емкость снова наполняют чистой водой. Однако такой способ оправдан только для совсем небольших надувных бассейнов.

Без должного ухода загрязняется сама толща воды и в ней поселяются микроорганизмы и бактерии. Водоросли придают жидкости неприятный запах и зеленый цвет. Купаться в таком бассейне становится опасно

Но даже и с ними мороки хватает – вода загрязняется уже после первого купания. После сливания жидкости, поверхность необходимо вымыть и наполнить чистой водой, которая еще должна согреться. А ведь купаться в жаркую погоду хочется не один раз – дети, к примеру, плещутся там постоянно.

Помимо загрязнения, которое устраивает человек, в стоячую воду также постоянно попадают различные естественные загрязнители, это:

• листья и трава;
• пыль;
• птичий помет;
• пыльца растений.

С поверхности бассейна крупный и легкий мусор убирают сачками, осевшие на дно частицы – водяным пылесосом.

Однако многие вещества растворяются или остаются в воде в виде взвесей. Под действием солнечного света и кислорода воздуха в такой жидкости начинают активно размножаться бактерии и микроорганизмы. Она начинает издавать неприятный запах, цвести и может стать причиной отравлений и серьезных заболеваний.

Поэтому очищать необходимо не только поверхность и осадочные образования, но и саму толщу воды. Действенным способом, позволяющим поддерживать воду в нормальном состоянии постоянно, является включение эффективного фильтра в систему подачи воды.

Установка фильтра для обработки воды в бассейне позволяет поддерживать надлежащие санитарно-гигиеническое состояние чаши, избавляет купающихся от ряда заболеваний

Приступаем к сборке

Первым делом в одной из пластиковых заглушек сверлим отверстие под штуцер. Затем устанавливаем сам штуцер и фиксируем его гайкой.

Вставляем заглушку в канализационную трубу. Дополнительно фиксируем ее при помощи двух оцинкованных саморезов с прессшайбой.

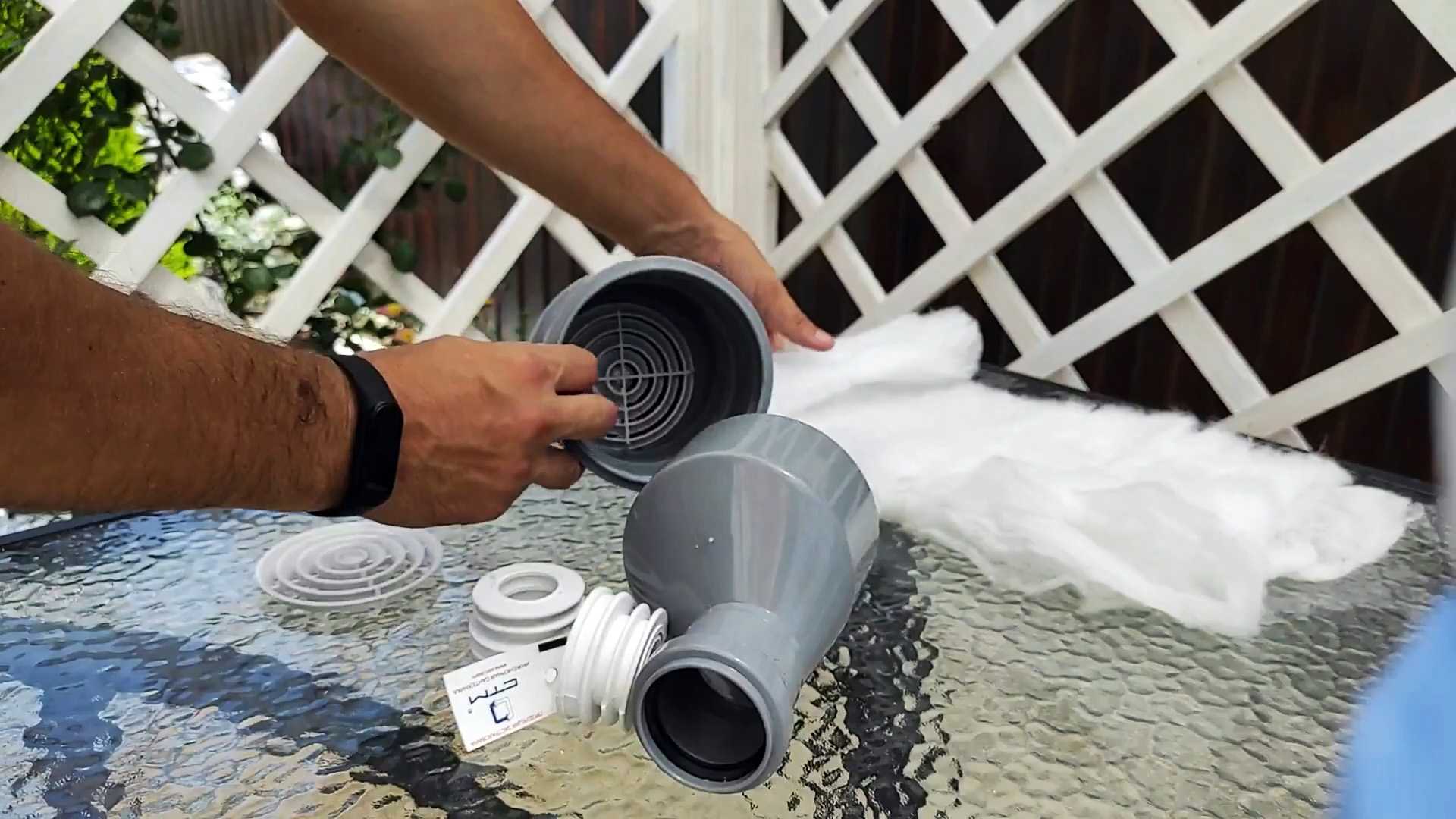

Во второй заглушке сверлим много небольших отверстий. Вставляем ее в муфту, предварительно убрав уплотнительное кольцо, и фиксируем саморезами. Затем муфту надеваем на трубу.

В качестве фильтрующего материала выступает синтепон. Сворачиваем отрезок синтепона в рулон и помещаем внутрь трубы.

К собранному фильтру подключаем поливочный шланг (надеваем его на штуцер). Фиксируем его с помощью хомута с фиксатором. Другой конец шланга подключаем к дренажному насосу.

Подробно о том, как сделать бюджетный фильтр-насос для бассейна, смотрите на видео ниже. Данной идеей поделился автор YouTube канала «Своими руками».

Источник
