Размеры
Как подобрать диаметр шланга? В чем он измеряется? Что означает, к примеру, название вида «садовый шланг 3:4 50 м»?
Определиться с размером довольно просто: достаточно оценить необходимую вам производительность.
| Внутренний диаметр, мм | Расход воды, м3/час |
| 15 | 1,1 |
| 20 | 2 |
| 25 | 3,1 |
| 32 | 4,2 |
При использовании распылителей и разбрызгивателей потребность в воде уменьшается в 2,5 — 4 раза. Кроме того, не стоит забывать про гидравлическое сопротивление длинного водопровода: при длине свыше 20 метров лучше приобрести шланг на шаг толще.
Как правило, размеры отечественных изделий указываются в миллиметрах. Однако наряду с ними можно встретить маркировку, в которой диаметр указан в английских дюймах. При этом система пересчета несколько сложнее простого умножения дюймов на 25,4 (английский дюйм равен 25,4 мм).
Таким образом, обозначение «3:4 50 м» говорит нам о том, что перед нами шланг диаметром 20 миллиметров и длиной 50 метров.
Шланговое быстросъемное соединение
Выделяют следующие типы соединений
- Быстросъемное соединение типа Камлок;
- Сухого типа DRYLOK;
- KAMVALOK;
DRYLOK
Это быстросъемное соединение сухого типа, предотвращающее потери перекачиваемых веществ по трубе. Одним движением рычага открывается вентиль. Его предназначением является безопасная передача вредных жидких веществ (кислота, растворители или нефтепродукты). Способствует предотвращению непредвиденных разливов, не дает соединению разойтись при открывании клапана. Благодаря чему потери сводятся до минимального и снижаются риски в дальнейшей работе.
KAMVALOK
Предназначен для использования при транспортировке жидкостей для минимальных потерь при разъединении трубопроводов. Данный тип используется в производстве таких продуктов, как краски, лаки, клей, жирные кислоты, лекарства, жидкое мыло и т. п.
Конструкция и размерная таблица
Две основные части — муфта и ниппель составляют быстросъемные соединения.
К сведению: Эти части еще носят название «мама» и «папа».
Конструкция обычной муфты или «мамы» состоит из таких элементов:
- корпуса;
- фиксирующий зажим;
- инверсного вентиля;
- компрессорного кольца для стыковой;
- уплотнительного кольца для стыковой запайки;
- присоединительного адаптера.
Могут быть и другие варианты составляющих изделий , но их намного меньше, чем в стандартной комплектации.
Ниппель состоит из:
- корпус;
- инверсный вентиль;
- присоединительного переходника;
- уплотнительного элемента.
В ассортименте подобных изделий имеются с различными размерами диаметра, длинной, весом. Распространенный размер 12-150 миллиметров в диаметре.
Принцип действия
Быстросъемное устройство соединяется в следующем порядке:
- Сначала производят отжатие запорной внулки фитинга в направлении переходника. При этом происходит отхождение зажимных шариков и муфта легко встает в соединительную трубку. Подготовленная ранее муфта встает в ниппель.
- Далее нужно сделать так, что бы втулка разжалась. Как следствие происходит надежная фиксация муфты в ниппеле и открытие обратного клапана.
Группы быстросъемного соединения
БС подразделяются на 3 группы:
- без клапана;
- с односторонним клапаном;
- клапана расположены с двух сторон;
Быстросъемные соединения имеют защелкивающийся механизм, благодаря чему более легко проходят работы по соединению таких устройств.
На сегодня имеется огромный ассортимент данных устройств. На рынке можно встретить такие виды изделий, как БРС с клиновой фиксацией, от зарубежных марок, ISO с цилиндрическим вентилем распределительного приспособления.
Устройства БРС осуществляют соединение гибких шлангов, металлических или пластиковых труб. В разных водопроводах предполагаются разнообразные варианты быстроразъемных фитингов (муфта, тройник, крестовина). Данные соединительные устройства производятся с помощью специального зажимного инструмента называемого цангой. С помощью цанговых соединений осуществляется перехождение на резьбу.
Какой быстросъем для шланга лучше выбрать
Перед тем как выбрать поливочный шланг, чтобы не перегибался, следует рассмотреть существующие варианты изделий. Исходя из материала изготовления, различают резиновые, силиконовые рукава, а также изделия из ПВХ и термоэластопласта.
Легкий вес соединительного элемента значительно упрощает его эксплуатацию
Самым популярным является резиновый шланг. Он способен выдерживать рабочее давление свыше 8 атм. Материал сохраняет свои свойства при температуре от -30 до 70 ºС, поэтому его можно хранить в неотапливаемых помещениях и использовать под воздействием ультрафиолетовых лучей.
Материал стойко переносит негативные влияния химической среды, поэтому может эксплуатироваться для транспортировки агрессивных жидкостей. Резиновый шланг не деформируется и имеет длительный период эксплуатации. К недостаткам материала относится значительный вес (вследствие многослойности и армированного оснащения изделия).
Не менее популярны поливочные шланги из ПВХ. Они имеют двух- или трехслойную текстуру со встроенной синтетической армированной нитью. Такие изделия характеризуются стойкостью к температурным перепадам, воздействию ультрафиолетовых лучей, не склонны к деформациям, выдерживают рабочее давление до 20 Бар. Их стоимость немного выше цены резиновых аналогов. Благодаря небольшому весу они более удобны в эксплуатации.
Быстросъемные соединения упростят весь процесс подачи и распределения воды
Силиконовые шланги в виде одно- или многослойных рукавов рассчитаны на рабочее давление до 2 Бар, поэтому используются для самотечной системы полива. Изделия с синтетическим армированием выдерживают давление до 10 Бар. Такой шланг имеет легкий вес, что упрощает процесс его применения. Он не склонен к образованию переломов и загибов. Однако под воздействием солнца стенки изделия расширяются, что приводит к образованию микротрещин и скорому их разрушению.
Шланг из термоэлопласта является универсальным изделием, имеющим высокие технические и эксплуатационные характеристики. Он выдерживает температуру от -50 до +90 °С. Характеризуется повышенной эластичностью, гибкостью, устойчивостью к скручиванию и воздействию ультрафиолетовых лучей, низким весом, но высокой стоимостью, которая оправдана длительным периодом эксплуатации.
Это интересно: Передача показаний счетчиков воды — как снять и отправить данные
Быстроразъемные соединения БРС
Выберите подкатегорию
По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Рейтинг (по убыванию)Рейтинг (по возрастанию)Модель (А -> Я)Модель (Я -> А)
Соединение MK 80 (G 3″)
Соединение “мама” с внутренней резьбой 85 мм
Тип МК с изогнутым р..
2 900 р.
Соединение VK 80 (G 3″)
Соединение “папа” с внутренней резьбой 85 мм
Тип VK соединение с ..
1 350 р.
Камлок тип A (Ответная часть с внутренней резьбой)
Перед выбором быстроразъемных соединений ..
147 р.
Перед выбором быстроразъемных соединений для конкретных условий эксплуатации, просьба проконсульт..
442 р.
Соединения типа КАМЛОК используются для присоединения рукавов (шлангов) к различному оборудованию..
295 р.
Соединения типа КАМЛОК используются для присоединения рукавов (шлангов) к различному оборудованию..
369 р.
Соединения типа КАМЛОК используются для присоединения рукавов (шлангов) к различному оборудованию..
369 р.
Соединения типа КАМЛОК используются для присоединения рукавов (шлангов) к различному оборудованию..
147 р.
Соединения типа КАМЛОК используются для присоединения рукавов (шлангов) к различному оборудованию..
176 р.
Соединения типа КАМЛОК используются для присоединения рукавов (шлангов) к различному оборудованию..
369 р.
Заглушка VB 80
Пылезащитная заглушка соединения “мама”
Тип VB заглушка из алюминия, полиа..
590 р.
..
115 р.
Наконечники серии НШ предназначены для обеспечени я герметичного соединения рукава автоцистерны..
750 р.
..
500 р.
Патрубки сливной муфты предназначены для герметичного соединения рукава автоцистерны и сливной му..
1 135 р.
Быстроразъемные соединения типа — это система универсальных самоблокирующихся быстроразъемных соединений кулачкового типа, которая позволяет мгновенно присоединить рукав (шланг) к различным устройствам и резервуарам, или соединить несколько шлангов между собой. Устройство кулачков обеспечивает устойчивое к вибрации соединение без использования дополнительного фиксирующего шплинта или других приспособлений.
Советы по установке штуцеров

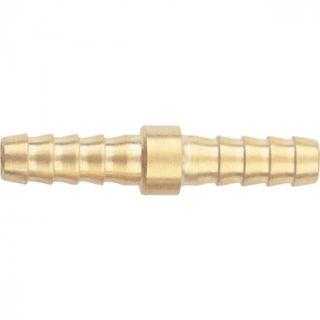

Штуцер “елочка”
Важно помнить, что штуцер – это такое механическое соединение, которое нуждается в подгонке деталей. Поэтому общее правило для установки фитингов – подбор элементов под требуемый диаметр шланга или трубы
Резьбы уплотняются силиконовым герметиком, льняной паклей или фторопластовой лентой для предотвращения протечек.
При использовании соединителя с наконечником «елочка», конец, вставленный в шланг, уплотняется прижимным хомутом или проволокой. Если елочка слишком туго входит в трубу, вставку можно смазать мыльным раствором.
Для пластиковых штуцеров не требуется дополнительный инструмент, пассатижи, тиски, разводные ключи. Пластиковые муфты с резьбой закручиваются вручную. Подобные компрессионные соединители встречаются в системах полива, водопроводе с пластиковыми трубами.
В системах отопления важно учесть установку штуцера с ниппелем для выпуска воздушных пробок из батарей и труб. Такой соединитель следует монтировать в верхней части торца радиатора
Гибкие шланги, которые предполагается двигать и переносить при эксплуатации, нужно снабжать поворотным штуцером. Подобная конструкция предотвратит заломы и перегибы шлангов.
Материал для изготовления и конструктивное исполнение фитинга
Быстросъемные соединения изготавливаются из нержавеющей или легированной стали, алюминия, бронзы, титана, других металлических сплавов и полимерных материалов в виде полипропилена, ПВДФ или полиимида. В качестве уплотнительных колец используются эластомеры на основе каучука, фторэластомеры или материалы, состоящие из полипропилена и этилена.
Быстросъемные соединения изготавливаются из нержавеющей стали, алюминия, бронзы, титана и других металлических сплавов
Для обеспечения длительного периода эксплуатации металлические фитинги дополнительно подвергаются антикоррозионной обработке с выполнением защитного слоя посредством никелирования, хромирования, гальванизации или нанесения другого твердого покрытия.
Пластиковые варианты преимущественно используются для бытовых нужд при организации системы полива. Металлические изделия целесообразно применять в качестве быстросъемов для топливных шлангов.
Быстросъемные соединения кулачкового типа выпускаются с клиновидным фиксатором или клапаном. Их можно использовать для стыковки пластмассовых или металлических труб, гибких подводов. Некоторые фитинги оснащены специальным зажимом в виде цанги.
Фитинги выпускаются в широком ассортименте, они различаются по диаметру, длине и весу. Что касается сечения, можно приобрести быстросъемы для шлангов ½ дюйма, а также изделия размером до 150 мм. Данная величина должна соответствовать диаметру шланга. Быстросъем для шланга ¾ применяется для рукава 19 мм. Соединитель размером 1 дюйм соответствует шлангу сечением 25 мм, а ½ дюйма – 12 мм. По индивидуальному заказу выпускаются нестандартные фитинги диаметром до 540 мм.
В качестве уплотнительных колец используются эластомеры на основе каучука
Разновидности быстросъемных соединений для шлангов и труб
В зависимости от расположения и количества клапанов различают три вида быстросъемных фитингов. Первый тип имеет свободный проход, не содержащий клапана. Второй вариант оснащен клапаном с одной из сторон. Третий тип оборудован двумя клапанами с обеих сторон.
Быстросъемные соединения могут иметь различные виды разъема. Изделия кулачкового типа называют камлоками. Они способны быстро и легко состыковать гибкие шланги, подключить рукав к емкости. Кулачковый фитинг характеризуется повышенной стойкостью к вибрациям без использования дополнительных закрепительных изделий. Это идеальный вариант быстросъема для компрессора.
Для стыковки гибких подводок системы для перекачивания сухой среды используются быстросъемы типа Drylok. Такой фитинг имеет рычажный вентиль, одним нажатием на который обеспечивается открывание и закрывание магистрали. Данные быстросъемники снижают вероятность возникновения повышенного давления в трубах, которое может вызвать непредвиденные разрывы.
Европейские соединения отличаются от отечественного стандарта
Для соединения трубопроводов магистрали по транспортировке клея, лака, краски и прочих кислот используются промышленные быстросъемные соединения KAMVALOK.
Статья по теме:
Быстросъемные соединения шланга могут иметь прямую или угловую конфигурацию, а также существуют трех- и четырехсторонние фитинги.
Разновидности
Штуцеры бывают переходными, приварными, поворотными и соединительными. Для шлангов используют последние. Их качество регулируется ГОСТом 22792-83.
Соединение различных отрезков труб и деталей общей системы происходит несколькими способами:
- совмещенный (втулка – штуцер);
- интегральный (обе детали имеют цельное устройство);
- скручивание.
Для емкостей понадобятся штуцеры следующих типов:
- нуждающиеся в сварке – для соединения потребуются фланцы;
- цельнокованые – прямые, с шейкой;
- приварные – в их устройстве находится фланец и патрубок.
Приварной тип
Чтобы сделать штуцер, применяют легированную сталь. Если возникает необходимость в изменении рисунка резьбы, используют деталь переходного характера. Соединение, обеспечивающее вращение, называют гидрошарниром. Его изготавливают из нержавеющей стали и алюминия.
Сфера использования
На сегодняшний день быстроразъёмные соединения проникли во многие сферы человеческой деятельности и прочно там закрепились, благодаря своим уникальным качествам и простоте использования. Рассмотрим основные эксплуатационные сферы БРС:
- автомобильная промышленность;
- авиационная отрасль;
- подключение пневматических устройств;
- оборонная сфера;
- альтернативные источники энергообеспечения;
- судостроение;
- химическая промышленность;
- медицинская аппаратура;
- железнодорожный транспорт;
- полимерная отрасль;
- горнодобывающая отрасль;
- строительная сфера.
Быстросъемные соединения применяются во многих сферах, в том числе в быту
Особенности
Кроме поливочной системы, быстросъемные соединения могут использоваться в агрегации с компрессорным оборудованием. Например, при покрасочных работах, для подачи воздуха. Все эти системы требуют подключения определенных шлангов. Эксплуатационные особенности быстросъемных соединений различны. Эти детали для соединения шлангов имеют общие характеристики.
- Компактность. Легкий вес соединительного элемента значительно упрощает его эксплуатацию.
- Высокая коррозионная стойкость. Современные материалы изготовления обеспечивают этот фактор.
- Надежность крепления. Это обеспечивается формой изделия. За счет сочетания ступенчатых деталей и уплотнительных колец элементы обеспечивают повышенную степень герметизации.
- Геометрическая форма изделия позволяет быстро подключать и отключать соединение. Быстрая смена шлангов позволяет расширить возможности использования оборудования.
- Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку. Специальных навыков и профессиональных инструментов для этого не нужно. Многие современные соединения снабжены автоматикой. Для скрепления двух частей шланга на разъем достаточно немного надавить.
Если автоматики в коннекторе нет, нужно осуществить следующие действия. Отожмите стопорную втулку на муфте. Выполните отжим в сторону адаптера. Зажимные шарики отойдут, а муфта вставляется в ниппель. Далее разожмите втулку. Это обеспечит надежную фиксацию втулки в ниппеле. После фиксации откроются обратные клапаны, что обеспечивает свободное поступление жидкости или воздуха по шлангам. Быстросъемные соединения могут быть и не оснащены клапанами. Также эта деталь может быть расположена с одной или обеих сторон БРС.
Особенности изделий предполагают широкий выбор быстросъемных соединений. Виды бывают следующими:
- БРС с клиновидным фиксатором;
- изделия кулачкового типа;
- европейские соединения, которые отличаются от отечественного стандарта;
- соединители с клапаном.
Особенности монтажа
Штуцер для шланга (4, 2, ½ дюйма) в большинстве случаев нуждается в подгонке деталей. Поэтому при покупке стандартного набора размер деталей определяют, учитывая диаметр шланга (выход) и основного трубопровода (вход). Для уплотнения резьбы применяют герметик силиконового типа и льняной паклей. При монтаже фитинга елочка обязательно понадобится проволока или прижимной хомут. Перед внедрением фитинга вставку нужно обработать жидким мылом.
Пластиковые штуцеры для шланга закручивают вручную. При правильном подборе элементов инструменты не потребуются. Соединения компрессионного типа используют при создании пластиковых водопроводных и поливальных систем. Гибкие шланги часто оснащают поворотным фитингом. Посредством него упрощают процесс переноса оборудования.
Как выбрать подходящий штуцер
Фитинги, устанавливаемые на котлы, часто называют гайка-штуцерами для газовых шлангов. Их делают из материалов, которые не проводят статическое электричество (сплав меди, покрытый полимером). По структуре такие детали схожи с соединителями, применяемыми в водоснабжении.
Штуцер для шланга (4, 2, ½ дюйма) часто имеет переходник на ПВХ-трубу и кран. Главным преимуществом данного элемента становится наличие ниппеля или обратного клапана. Таким образом создают условия для насаживания пистолета для полива.
Важным показателем является напор воды. Если он находится в диапазоне от 8 до 15 атмосфер, можно приобрести бюджетный штуцер, диаметр которого равен 2 дюймам (стандартный размер). Такой фитинг часто вводят в систему капельного полива. Это обусловлено подходящим рабочим давлением.
Если требуется провести отведение от основной трубы, покупают штуцер тройник (два выхода, один вход). Он может иметь как наружную, так и внутреннюю резьбу. Разветвления отопительной и водопроводной систем добиваются посредством тройников композитного типа. Их оснащают накидной гайкой.
Рекомендации по эксплуатации
Чтобы соединения штуцеров и шлангов прослужили не один год, следует соблюдать правила эксплуатации и при необходимости выполнять его осмотр и обслуживание.
Резиновые и прочие шланги нельзя подвергать воздействию ультрафиолета. Под солнцем пластиковые штуцеры и резиновые шланги утрачивают прочность, становятся хрупкими. Из-за этого происходят разрывы, трещины. Не допустить протечки можно, если убирать шланги для полива сразу после использования под навес или в помещение. Штуцеры из поливинилхлорида или полиэтилена нужно периодически проверять на предмет разгерметизации и раскручивания.
Металлические штуцеры без защиты подвергаются коррозии, из-за этого металл истончается, а резьбовое соединение может дать протечку. Поэтому железные и медные фитинги после установки и в процессе эксплуатации нужно защищать антикоррозийным составом.
Заключение
Надеемся, что наш материал поможет читателю подобрать оптимальный для его целей садовый шланг — 1 дюйм или любой другой. Как всегда, в видео в этой статье можно обнаружить дополнительную тематическую информацию. Успехов!
Возможно расскажу очевидные и всем давно известные вещи, но лично для меня это было приятным открытием. Оказывается есть технология, позволяющая облегчить работу с поливочными шлангами на даче. Раньше мы просто когда нужно было, натягивали резиновый 3/4″ шланг на 1/2″ сгон и пользовались. Да, иногда вода сочилась, иногда шланг сбрасывало, но другого способа мы не знали. Шланг сращивали 1/2″ боченком. На долговременные соединения затягивали хомутик.
Но гуляя по ОБИ я заметил интересные вещицы, а именно соединители для шлангов. Они позволяют быстро соединять шланги, подключать различные приспособления одним движением, и так же быстро разбирать всё обратно. Причем на одной полке были брендовые соединители gardena с дикой ценой порядка 230 р за штучку. А рядом, что не свойственно для ОБИ, недорогие и качественные (!) китайские пластиковые соединители ГарденКрафт. По вполне вменяемой цене 15-30 р за элемент соединителя.
Насадки на шланг есть для шлангов разных диаметров. Для соединения шлангов между собой есть втулочка (в середине). Для насаживания на кран есть разные приспособления, но в моем случае достаточно простого пластикового штуцера на 1/2″

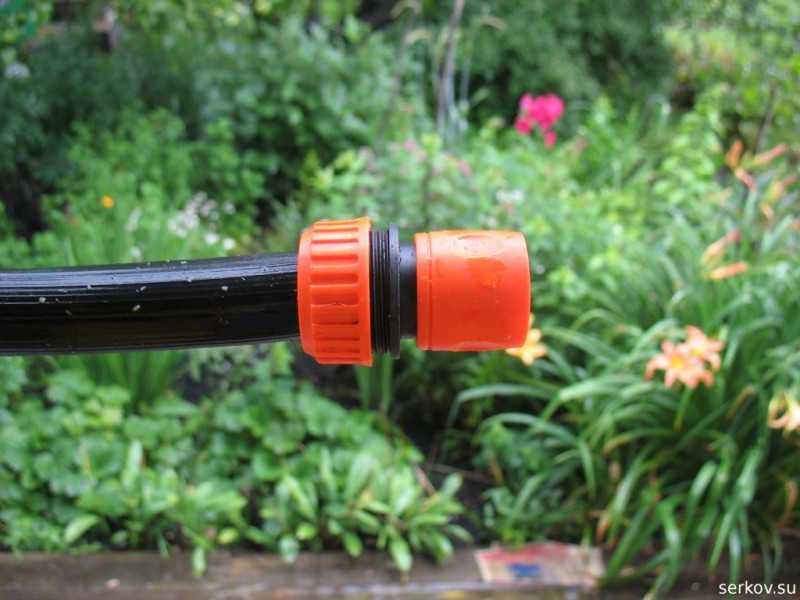

Для насаживания на шланг достаточно просто его ровно обрезать, надеть соединитель и затянуть руками гайку, она равномерно обожмет шланг. Есть варианты соединителя с клапаном (“аквастопом”), который не даст воде литься из свободного конца шланга, если в него не вставлена какая либо насадка. Но расплатой за клапан будет еще большее сужение просвета потоку воды.
Два шланга стыкуются через вставку:
Одеваются соединители на штуцер с щелчком и на нем фиксируются. Что бы снять соединитель, нужно оттянуть оранжевое кольцо.
На кране:
Доступно огромное количество насадок – дождеватели, механические реле времени полива, лейки, форсунки, тройники, вентили.
Яркий цвет позволяет быстро найти в траве конец шланга. Прочность достаточная что бы не ломаться если случайно наступить. Посмотрим как переживут зиму.
Всё собирается и разбирается очень быстро:
Резиновое колечко не дает соединению течь. Со временем, по мере износа, конечно вода будет немного сочиться, но незначительно.
UPD. Китайские соединители хорошо работают на давлениях 1-1,5 атм. при больших давлениях начинают сочиться. Для подключения мойки высокого давления к водопроводу на работе мы купили соединители hozelock с металлическим штуцером. Давление 8 атм. выдерживает без протечек
При прокладке и использовании водопровода нельзя обойтись без специальных креплений. Быстросъемные соединения для шлангов и труб упрощают процесс организации и эксплуатации систем подачи и распределения воды, полива. Быстроразъёмные изделия для стыковки выпускаются в различных вариациях, которые отличаются по размеру, функциональности, материалу изготовления. Рассмотрим их основные особенности.
Быстросъемными соединениями (БРС) называют приспособления, применяемые для стыковки труб, шлангов, рукавов и других разнообразных деталей на производствах. Данный тип соединения используется в самых различных сферах современной жизни и характеризуется высокими показателями герметичности и надежности в средах отличающихся высоким давлением. Для работы с данными изделиями не требует наличия каких-либо специальных инструментов, знаний и навыков.
В наше время быстроразъемные соединения постоянно используются во многих сферах деятельности человека и благодаря особым характеристикам и простоте эксплуатации прочно там укрепились. Перечислим сферы, где используются брс:
- автопромышленность;
- авиастроение;
- системы для подачи воды и водоочистки;
- подключение различных пневматических агрегатов;
- оборонная промышленность
- альтернативная энергетика;
- кораблестроение;
- производство химикатов;
- медицинская техника;
- железнодорожный транспорт;
- строительство;
- производство полимеров;
- горнодобывающее производство.
Полезная информация! Хочется заметить, что в шахтерской деятельности применяется особое быстроразъемное соединение, оборудованное шарнирным хомутом. При помощи данного устройства стыкуются стальные трубопроводы с условным диаметром от 50 до 400 мм, рабочее давление в данных магистралях может доходить до 32 Мпа.
