Плюсы и минусы щелевого фильтра для скважины и как его сделать своими руками

Как заменить фильтр в скважине

Со временем эксплуатация скважины на песок, а так же скважины забивные и игольчатые подвержены заиливанию. Мелкие частицы песка и ила проникают в эксплуатационную колонну через сетку фильтра (фактически скважина начинает заиливаться в первый год эксплуатации, поэтому необходимо в обязательном порядке проводить сервисное обслуживание водозаборного сооружения). Частично мелкие частицы песка выкачиваются насосом, что приводит к оседанию данных частиц в фильтрах механической очистки, частично осадок песка собирается в стволе скважины. Если скважина на воду эксплуатируется только сезонно (в дачный период), то процесс заиливания водозаборного сооружения происходит интенсивнее.

Заиливание и разрушение скважинного фильтра

Как только в стволе скважины образуется большое количество песка, естественно он образует “пробку” и начнет мешать поступлению воды из водоносного горизонта, таким образом дебит источника водоснабжения (скважины) снижается. Естественно с такой проблемой можно бороться по средствам прочистки и прокачки скважины. Если же в воде будут заметны крупные частицы песка, то в таком случае большая вероятность того, что мог разрушиться фильтр. Даже если Вы решились заказать прочистку скважины, то такое мероприятие не поможет, так как скважина на воду с разрушенным фильтром за короткий срок заилится повторно. Такое положение дел обусловлено, тем что добыча подземных вод происходит из водонасыщенных песков.

Скважина с двумя колоннами

Если до начала бурения скважины на воду была предусмотрена конструкция водозаборного сооружения с двумя колоннами: эксплуатационной и фильтровой, то в данном случае есть возможность произвести ремонт фильтровой колонны.

Для того чтобы извлечь скважинный фильтр, необходимо произвести работы по демонтажу фильтровой колонны. От фильтровой колонны труб отсоединяют разрушенный скважинный фильтр и устанавливают новый, после чего производят заново бурение в интервале установки фильтровой колонны, с применением глинистого раствора, далее производят монтаж новой фильтровой колонны. Отметим, что такие работы по извлечению и монтажу скважинного фильтра оценивается довольно дорого 50-60% от стоимости бурения новой скважины на воду. Так же заметим, что в процессе работ по демонтажу может произойти разрушение эксплуатационной колонны, в таком случае дальнейшие работы по восстановлению работоспособности скважины будут нецелесообразны с финансовой стороны, так как затраты на ремонт превысят стоимость бурения и обустройства новой скважины.

Скважины с одной обсадной колонной

В такой конструкции скважины, обсадная труба выполняет сразу функцию эксплуатационной и фильтровой колонны, поэтому менять скважинный фильтр не имеет смысла, так как после производства работ по демонтажу обсадной колонны, скважина сразу же заплывет. Кроме того, специалисты утверждают, что работа по извлечению обсадной колонны — это фактически очень сложная работа и порой не выполнимая. А без производства демонтажа обсадных труб невозможна замена фильтра в скважине.

“>

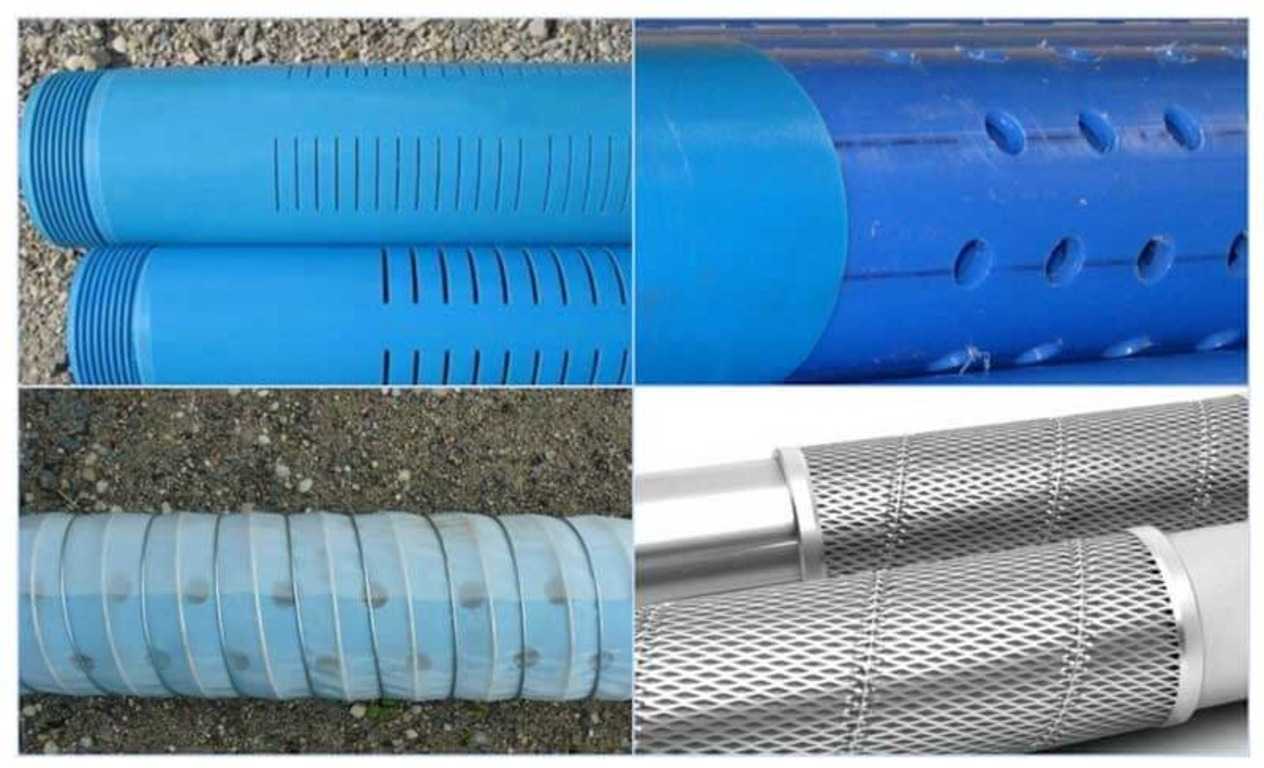

Какие бывают фильтры

Чаще всего для скважин на воду устанавливают механические фильтры. Такие приспособления очищают воду механическим путем.

Фильтры условно можно разделить на такие подгруппы:

1. Сетчатые.
2. Перфорированные.
3. Проволочные.

Рассмотрим основные отличия устройств фильтров для скважин.

Фильтр сетчатый

Если бурение скважины выполнялось в неустойчивых мягких породах, в которых преобладают песчано-глинистые отложения, необходимо установить сетчатый фильтр. Размер его ячейки колеблется от 0.12 до 3 миллиметров.

Основные преимущества сетчатого фильтра:

• длительный срок эксплуатации;
• легко монтировать непосредственно на месте во время бурения скважины;
• просто снять для профилактического облуживания или замены на новый фильтр;
• небольшие по размеру;
• имеет простую конструкцию.

Из недостатков отмечают:

• невозможно полностью очистить воду от мелких примесей ;
• имеет высокую стоимость;
• оказывает негативное влияние на производительность скважины;
• если в воде содержится большой процент соединений железа и карбонатов, то ячейки фильтра быстро забиваются.

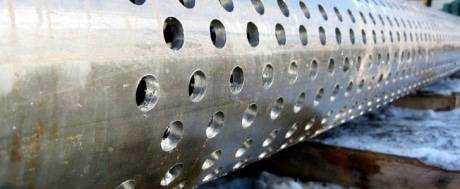

Фильтр перфорированный

Устройство такого фильтра простое: он состоит из трубы, в которой имеются круглые или щелевидные отверстия. Щелевые фильтры для скважины имеют прочную перфорированную часть, а также дополнительные пояса, усиливающие жесткость. Они помогают устройству выдержать значительную механическую нагрузку.

Если стоит вопрос, какой фильтр поставить на скважину, то специалисты рекомендуют устанавливать перфорированные фильтры в скважинах, имеющих небольшой напор. Из-за того, что со временем отверстия постепенно заиливаются, производительность такого фильтра снижается.

Очистительные устройства применяют в случае, если вода залегает в галечных или известняковых отложениях. А, вот очень мелкую фракцию, например, песок — перфорированные фильтры не смогут задерживать.

Имеют такие фильтры и разную стоимость. Она колеблется в зависимости от материала, из которого они изготовлены. Например, если фильтр сделан из пластика, то он будет гораздо дешевле, чем аналогичный экземпляр, сделанный из нержавеющей стали. Для самодельных фильтров для скважин необходимо учитывать материал скважины. Если это пластик, то и фильтр нужно делать из такого же материала.

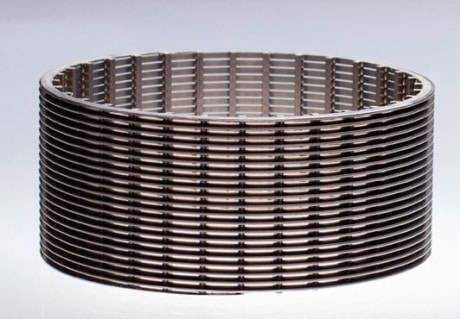

Фильтр проволочный

Это наиболее прочные и долговечные фильтры. Они изготавливаются исключительно в заводских условиях. Срок службы проволочного фильтра для скважины составляет более десяти лет.

Состоят из труб, имеющих щелевидную или круглую перфорацию, на которой дополнительно приварены параллельные проволочные стержни.

Фильтры гравийные

Гравийные фильтры бывают таких типов:

• устройства, которые собирают на поверхности гравийный контур, чтобы потом спустить его в скважину. Толщина слоя не должна превышать 30 миллиметров. Фильтры могут быть блочные и кожуховые. Первые выпускают в двух вариантах: пустотелые и монолитные;
• засыпной фильтр устроен следующим образом: гравий попадает через отверстия межтрубного пространства. Используется для скважин диаметром более 100 миллиметров (в месте для фильтрующей части).

Применяемый материал для обсыпки – гравий однородный, имеющий обкатанные частицы и массовую долю кварца (не менее 95 процентов). Если в гравийной смеси будут присутствовать неоднородные частицы, то проницательная способность фильтра может значительно снизиться. Это скажется и на производительности скважины. Поэтому специалисты не рекомендуют выполнять ее засыпку дроблеными породами.

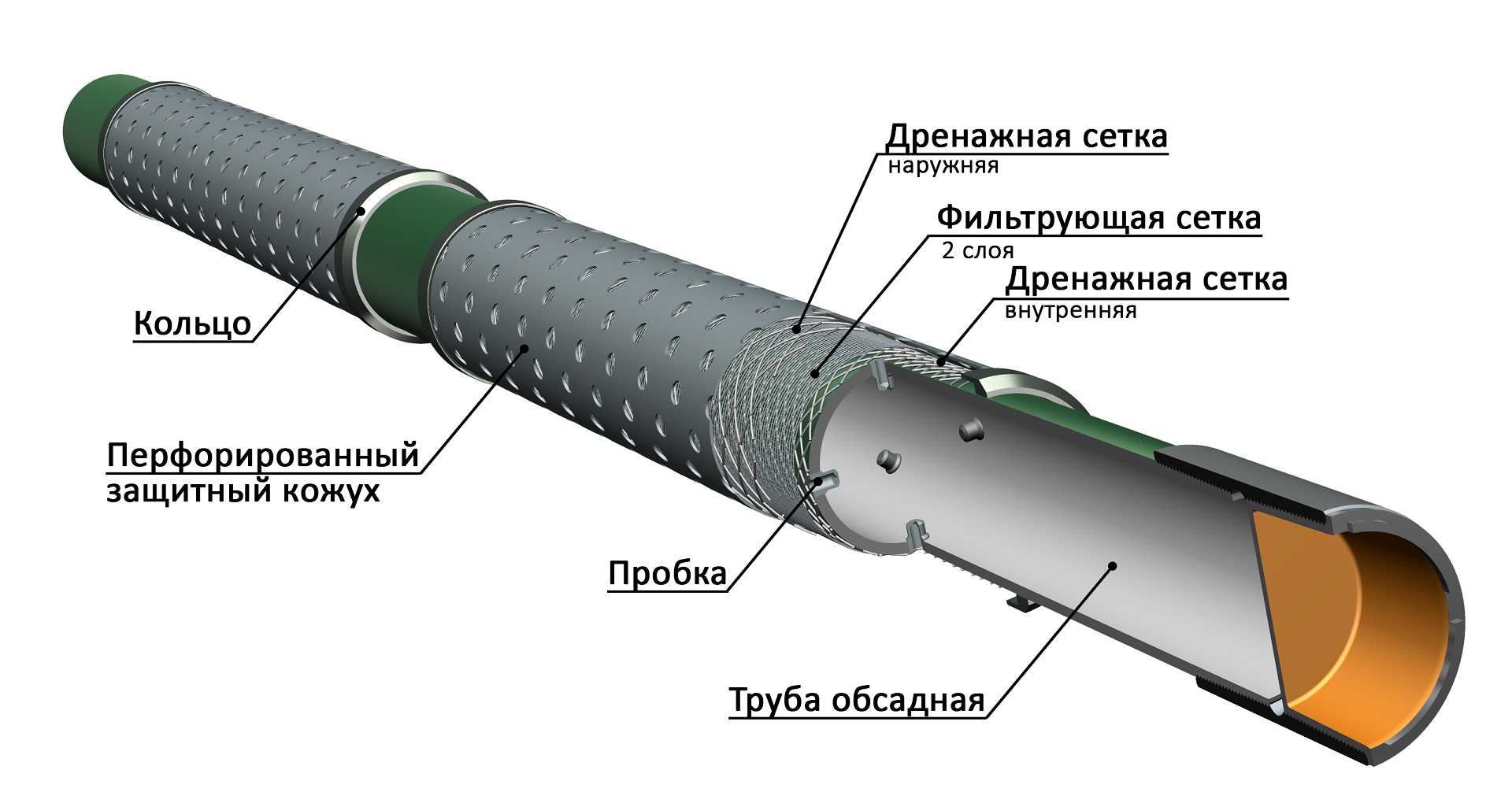

На фото представлена схема устройства фильтра для скважины, который очищает воду от железа:

Фильтр для абиссинской скважины:

Фильтр грубой очистки для скважин:

Кратко о фильтрах тонкой очистки

Если владельцы загородного коттеджа поставили только фильтр грубой механической очистки, они не обезопасили себя от примесей, содержащихся в скважинной воде. Такая установка способна задерживать лишь частицы крупной фракции, но вода содержит и примеси, которые без труда проходят через ячейки устройства грубой очистки. Соли железа, магния, кальция, кремния, сероводород, нитраты и другие загрязнения опасны для человека, если их содержание в воде превышает допустимую концентрацию.

Тщательная очистка требуется не только воде из колодца или для абиссинской скважины небольшой глубины. Даже жидкость, поступающая с артезианских водных горизонтов, может нуждаться в дополнительной фильтрации.

Современные установки тонкой очистки подходят и для городского водопровода, и для дачи. Они справляются с любыми загрязнениями и делают воду пригодной для питья. Фильтрующими элементами в таких установках являются ионообменные смолы, сорбционные материалы, химические реактивы, обратноосмотические мембраны. Регулярность их замены зависит от объемов проходящей сквозь них жидкости и срока службы того или иного материала.

Выбор установки тонкой очистки необходимо производить после химического анализа жидкости, проведенного в лаборатории. Он покажет, какие примеси содержатся в скважинной воде, определит их количество и позволит подобрать систему водоподготовки, которая избавит жидкость от выявленных загрязнений и сделает воду безопасной и приятной на вкус.

Обратноосмотический

Обратноосмотическая система очистки дополнительно оснащена специальной мембраной, которая очищает воду на молекулярном уровне. Она пропускает воду в составе которой находятся молекулы ограниченного размера, молекулы воды не подошедшие по размерным параметрам удаляются в слив.

Такая система очистки работает под давлением, поэтому для ее функционирования необходим насос.

Обратноосмотические фильтры очищают воду от бактерий и вирусов, по своим свойствам она приближается к дистиллированной.

Для очистки воды из скважины применяются также методы:

• Аэрации;
• Озонирование;
• Хлорирование;
• Ультрафиолетовое облучение.

Метод аэрации основан на применении кислорода и коагулянтов. Молекулы кислорода окисляют такие элементы как:

• железо,
• марганец,
• сероводород и другие.

В процессе реакции окисления образуются нерастворимый осадок, который удаляется с помощью фильтров механической очистки.

Коагулянты позволяют провести бактериологическую очистку воды, очистив ее от бактерий, микробов и вирусов. При попадании в воду они также образуют нерастворимый осадок, который затем отфильтровывается.

Метод озонирования также основан на реакции окисления при помощи сильного окислителя озона, который приводит большую часть примесей в нерастворимое состояние.

Хлорирование используется редко, так как повышает токсические свойства воды, хотя и гарантирует защиту от бактерий и микроорганизмов.

Современная замена хлору – ультрафиолетовая система фильтрации. Она используется в комплексе с другими методами очистки, так как обеспечивает обеззараживание воды и очистку от бактерий, но не оказывает влияния на химический состав воды.

Типы скважинных фильтров

Главным элементом для скважины на воду является фильтр. От того, насколько правильно он выбран, зависит длительность безотказной работы скважины, ее размеров и постоянство дебита.Это говорит о том, что фильтрам необходимо соответствовать некоторым требованиям:

—>

• Устройства должны обеспечивать при небольших размерах максимальную пропускную способность и минимальное гидравлическое сопротивление, что означает наибольший отбор количества воды.
• Обладать устойчивостью к электрохимической и химической коррозии, не иметь осадка, выпадающего из воды.
• Материалы, из которых изготавливаются элементы, должны соответствовать всем санитарным нормам.
• Цена фильтра должна быть приемлемой.

Важной характеристикой фильтра является его скважность – соотношение всей площади отверстий ко всей рабочей площади устройства. От этой величины напрямую зависит дебит или водоотдача скважины.Типы скважинных фильтров:

• Щелевые.
• Пластинчатые.
• Проволочные.
• В виде сетки.
• Клеенные гравийные.
• Для высокого давления напылённые,из полиэтилена или полипропилена.
• Объёмные.

Помимо этого роль фильтра может выполнять мелкогравийная обсыпка, которая выполняется вокруг собственного фильтра. Делают ее при сооружении скважины.
Из двух скважин при равных остальных условиях более высокую водоотдачу будет иметь устройство с большей площадью фильтра. Для достижения этого, можно увеличивать диаметр фильтра или его длину.

Классификация сетчатых фильтров

Существует несколько видов фильтрующих сеток для скважин и классифицируются они по разным признакам.

Виды сеток по способу плетения

• Стандартная — с ячейками квадратной формы.
• Киперная — многослойное плетение.
• Галунная — с мелкими и сложно расположенными ячейками. Такая сетка позволяет получить воду наивысшего качества.

В разных видах грунтов могут использоваться сетки всех видов плетений. Обычное и киперное плетение хорошо подходит для скважин, пробитых в крупнозернистом и гравийном песке. Сетка галунного плетения для скважин — идеальный вариант при средне- и мелкозернистой породе.

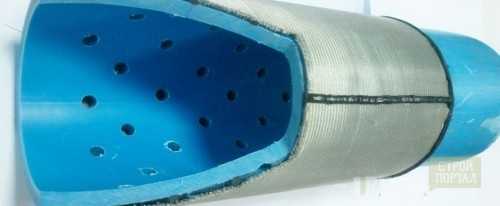

Сетчатый фильтр для скважины из металла

Полотно внешне напоминает ткань, но сделано оно из тонкой металлической проволоки. Такой фильтр начали использовать несколько десятилетий назад и он всегда оправдывал себя. Металлическая сетка очень прочная, долговечная и у неё отличная пропускная способность. Её ячейки легко очищать от песка. Из недостатков — может деформироваться при монтаже.

Так как большинство металлов склонны к коррозии от воды, наилучшим вариантом для скважин выступает сетка из нержавейки. Кроме своей долговечности она имеет ещё один бесспорный плюс — не придаёт воде металлического привкуса и не выделяет в неё никаких веществ. Также, скважинная сетка фильтровальная для обсадных труб может быть сделана из меди или латуни.

Металлическая фильтрующая сетка на обсадной трубе скважины

Сетки из синтетических материалов

Сетки из карбоновых нитей, полиамида или стеклоткани появились на рынке относительно недавно, но уже успели покорить домашних мастеров своими преимуществами:

Синтетическая сетка галунного плетения для скважин

• Очень гладкая поверхность, за которую не цепляются ил и песок.
• Не подверженность деформации и коррозии.
• У воды нет постороннего привкуса.
• Высочайшая пропускная способность.
• Доступная цена, которая в разы ниже, чем на металлические сетки.

Если у вас стоит пластиковая фильтровальная труба, то ответ на вопрос, какую сетку использовать для скважинного фильтра, напрашивается сам собой. Конечно же, полимерную! Хотя металлическая также подойдет.

При покупке синтетической сетки выбирайте проверенных и популярных производителей, ведь эти изделия делают не по ГОСТу, а по ТУ. Недобросовестные изготовители могут грубо нарушать стандартные нормы производства.

В монтаже полимерная сетка совершенно проста. Её края можно элементарно сшить. Но нить нужно выбирать соответствующую, чтобы не нарушалась прочность соединения.

У каждого типа сетки свои преимущества и недостатки

Но наиболее обращать внимание нужно на долговечность материала, ведь скважина устанавливается не на один год. Синтетика не боится гниения и ржавчины, но может легко порваться. А металл более прочен, но сильнее подвержен коррозии

А металл более прочен, но сильнее подвержен коррозии.

Сетки для фильтров скважины снабжаются специальными маркировками для определения нужного типа:

• Обозначения П-64, П-73 говорят о том, что сетка предназначается для очистки воды от песка мелкой фракции. В таком материале самые мелкие фильтрующие ячейки.
• Сетку с маркировкой П-60 можно использовать для очистки воды от чуть более крупных песчинок, чем предыдущий сетчатый фильтр для скважины.
• П-56 – это самый ходовой размер. Он используется для очистки и от мелкозернистого песка, и от примесей средней величины.
• Сетка с маркировкой П-48 улавливает только крупный песок.

Пошаговая инструкция по изготовлению

Порядок действий по созданию фильтра таков:

1. Корпус фильтра прикрепляем к крышке насоса, обрабатывая герметиком или же клеем.
2. Основа насоса крепится к крышке.
3. Поролон укладывается вдоль всего ведра. В качестве утяжелителя будут камни, которые кладутся на дно (примерно 5 кг).
4. Остальное пространство также заполняется поролоном.

   Поролон служит материалом, который фильтрует воду, задерживая грязь

5. Крышка закрепляется обычной проволокой.

Устройство начинает работать сразу же после подключения к электричеству.

Фильтр погружается в самое глубокое место на ровный участок дна. Для воздухообмена используется шланг небольшого диаметра.

Как посадить и ухаживать за лилейником, читайте в этой статье.

А тут узнайте о том, как посадить газон своими руками, его видах и пошаговом руководстве по устройству.

Что такое скважинный фильтр

Скважинные фильтры для воды представляет собой установки, которые могут быть автономными или встроенными в насосное оборудование.

—>

Как следствие, они делятся:

• На изделия заводского производства.
• Самодельные фильтровальные установки.

Материал для изготовления:

• Пластик.
• Нержавеющая сталь.

Нужно знать:

Самыми лучшими характеристиками обладают те, которые изготавливаются из нержавеющей стали. Они долговечные и безопасны для источника. Состоят они из основания-трубы, фильтровальной сетки, каркаса, который представлен проволок разного диаметра.

• Большое значение при выборе такого оборудования играют размеры конструкции, в которую оно устанавливается. Диаметр его должен быть немного меньше, чем диаметр скважины.
• Выбирать фильтровальное оборудование нужно на основании грунтового анализа. Только при этом оно сможет прослужить долго.

• По этой причине нужно останавливать свой выбор на каркасах фильтра только из нержавеющей стали, так как цинк может оказывать вредное воздействие на здоровье человека.
• Также стоит учесть, что полимерные (пластиковые) не имеют такой гигиеничности, как из нержавеющей стали и менее прочны в эксплуатации.

Как своими руками сделать фильтр для скважины дешево и качественно ↑

На комплексной очистке экономить не стоит, но первичный фильтр для водяной скважины можно сделать своими руками. Основные типы конструкции:

С перфорацией. Отверстия для протока воды – круглые, формируются обычным просверливанием.

Щелевые. Пропускные каналы в виде щелей, расположенных рядами по окружности трубы, нарезаются газовым резаком или фрезеровальным инструментом.

Щелевой фильтр, изготовленный из специальной пластиковой трубы

Выбирают тип отверстий исходя из состояния грунта: щелевая конструкция больше подвержена деформации при ударе, изгибе или нажатии на стенку, но пропускная способность такого фильтра – выше. Перфорированная труба (дырчатая) может использоваться в любом типе грунта без ограничений, проста в изготовлении, не требует применения профессиональных инструментов.

Прежде чем изучать инструкцию, как своими руками изготовить фильтр для скважины, целесообразно провести ревизию в гараже, мастерской. Понадобятся такие материалы и инструменты:

Толстостенная труба. Можно использовать толстостенную металлическую, чугунную. Идеальный вариант – для геологоразведочных работ

С осторожностью стоит отнестись к варианту с применением пластиковой трубы. Необходимо выбрать специально предназначенную для длительного использования и не выделяющую вредные вещества под воздействием воды. Также на пластике со временем появляются отложения

Также на пластике со временем появляются отложения.

Деревянная заглушка, желательно из влагостойкой древесины твердой породы.

Дрель электрическая.

Шлифовальный материал: напильник, наждачная бумага, шлифовальная насадка.

Проволока для обмотки.

Паяльник.

Металлическая или полимерная сетка для установки поверх перфорации.

Специальная сетка с ячейками разного размера

Длина и диаметр трубы должны соответствовать ширине и глубине скважины. Можно использовать трубу меньшего диаметра, если планируется обустройство гравийного слоя. После установки и фиксации трубы в горизонтальном положении приступают к разметке.

От нижнего конца необходим отступ как минимум 10 см. Это пространство будет выполнять функцию отстойника. Далее следует отметить участок, где нужна перфорация.

Разметку под отверстия выполняют в шахматном порядке. Минимальный шаг между дырками – 1 см, максимальный – 3 см. Сверлить придется под углом. Оптимальный угол – от 30 до 60о к поверхности трубы. Чем больше отверстий – тем выше пропускная способность.

Так выглядят правильно просверленные и обработанные отверстия

Разметку под щелевые отверстия выполняют аналогично, отступив от конца 10 см. Щели формируются рядами с обязательным соблюдением неперфорированных участков – ребер жесткости.

Какой: сетчатый или проволочный, и как правильно сделать такой фильтр для скважины своими руками? Качество очистки зависит не от вида и материала изготовления сетки, а от корректности расчета величины ячейки.

Сетчатая и проволочная конструкция

Определить размер отверстий сетки – просто. Достаточно набрать грунт из скважины и просеивать через разные образцы металлической или полимерной сетки. Подойдет та, которая задержит как минимум половину частиц. Размер частиц (и соответственно, ячеек) можно просчитать, насыпав горсть песка или глины на миллиметровую бумагу.

Перед установкой сетки на трубу необходимо создать каркас: спиралью наматывается стальная проволока с шагом в 2 – 3 см. Фиксируется каркас припаиванием к трубе. Сверху в один слой наматывается сетка. Главное – прочно зафиксировать сетку на каркасе сваркой или специальным составом, если используется тканевой или пластиковый материал.

Проволочную конструкцию самостоятельно изготовить проблематично. Проще купить подходящий по диаметру фильтр и прикрепить его на перфорированную часть трубы.

Готовый проволочный элемент для установки на перфорированную трубу

Скважина с обсыпкой гравием и щелевым фильтром

Гравийный слой облегчит работу фильтра и создаст армирующий пояс между стенкой скважины и обсадной трубой

Важно правильно подобрать размер фракций гравия. Основная масса элементов должна превышать размер грунтовых частиц в несколько раз. В придонное расширение опускают мешок с грузом, затем засыпают гравий

Материал необходимо плотно утрамбовать. Можно использовать природную речную гальку вместо гравия

В придонное расширение опускают мешок с грузом, затем засыпают гравий. Материал необходимо плотно утрамбовать. Можно использовать природную речную гальку вместо гравия.

Основные виды фильтрационного оборудования для предварительной очистки

Конструктивное исполнение и принцип работы фильтров могут существенно отличаться. Используются для удаления механических примесей с различным фракционным составом. Одни позволяют избавиться от частиц размером 20 – 100 мм, другие эффективно справляются с включениями 0,25 – 0,5 мм. Область использования и достигаемый эффект во многом зависят от типа грунта в конкретной местности.

Гравийный

Простой и экономичный вариант. Позволяет избавиться от крупных частиц. Увеличивает продолжительность эксплуатации скважины. Гравийный фильтр для воды из скважины предъявляет определённые требования к порядку установки:

• Поперечные размеры трубы меньше диаметра скважины.
• Фракционный состав гравийной засыпки в среднем в 5 раз должен превышать размер мелких частиц породы.
• Высота обсыпки зависит от слоя гравия. Обычно 0,9 – 2 м. Чем больше растворено в воде солей, тем выше насыпается слой гравия.

К используемому фильтру предъявляется ряд требований Источник piccy.info Если водоносная порода содержит преимущественно песок, гравийная система будет плохо справляться с поставленной задачей. Фильтр для скважины на песок желательно использовать сетчатого либо проволочного типа.

К достоинствам подобного оборудования следует отнести:

• Простоту конструктивного исполнения.
• Предотвращают возможный обвал породы.
• Снижают вероятность коррозии оборудования.
• Безопасность использования. При его использовании можно не опасаться за вкусовые свойства воды.

Сетчатый

Фильтры для скважины на воду данного типа изготавливаются с ячейками разной формы и размера. Это позволяет задержать мелкие частицы различных пород. Широко используются для очистки воды, добываемой на участках с глинисто-песчаным слоем.

По конфигурации ячеек изделия бывают:

• Квадратными.
• Киперными или многослойными.
• Галунными.

Размер и вид ячеек подбирается индивидуально. Учитывается размер и конфигурация механических примесей, содержащихся в пробной партии воды, добытой из скважины. Площадь квадратных ячеек колеблется в интервале 0,12 – 3 мм2.

Для изготовления сетчатого фильтра используются различные материалы. Хорошо себя зарекомендовали изделия из нержавеющей стали. Они не боятся длительного воздействия воды. При соблюдении рекомендаций производителя их срок службы достигает 30 – 50 лет.

Размер и форма ячеек влияет на функционал Источник www.kai.by

Размер галунных и киперных сеток включает два числа: количество горизонтальных и вертикальных проволок, приходящихся на единицу площадь. Так, размерность 6/40 говорит о том, что в каждом квадрате содержится шесть вертикальных проволок и 40 горизонтальных.

Сетчатые модели легко устанавливаются. Допускают прочистку. Ремонтопригодны. Однако, могут стать причиной снижения напора воды из-за высокой сопротивляемости используемых материалов. Не подходят для воды с повышенным содержанием железа: образующийся осадок забивает ячейки, изделие начинает интенсивно изнашиваться и приходится искать новое.

Щелевой

Такие фильтры для очистки воды в частном доме из скважины подойдут для системы водоснабжения, смонтированной на неустойчивом грунте, склонном к обрушению:

1. Песчаном.
2. Галечном.
3. Щебневом.

Продуманное исполнение позволяет удержать частицы различного фракционного состава внутри фильтра. Могут монтироваться на системы с небольшим напором. Основу щелевых моделей составляет труба с характерной перфорацией. Достаточная прочность используемого материала и наличие специального пояса жёсткости позволяет изделию выдержать большое давление. Однако в процессе эксплуатации существует риск закупорки щелей.

Щели располагаются через равное расстояние Источник mozfiles.com

Количество и размер прорезей выбираются индивидуально с учётом жёсткости воды. Чем больше данный показатель, тем больше должны быть формируемые прорези. Для повышения универсальности устройства выбирают комбинированную форму отверстий.
