Быстросъемные соединения для шлангов: описание и виды

Особенности штуцеров

Каждое изделие, в структуре которого они присутствуют, нуждаются в регулярном техобслуживании. Его надо проводить, когда изделие находится в эксплуатационной среде. Только так можно определить достоверные данные, свидетельствующие о прочности, герметичности и устойчивости системы. Определяющими факторами становится давление и температура.

Если при проверке оборудования были выявлены засоры, их устраняют

Особое внимание следует обратить на состояние уплотнителей (если они предусмотрены). Об их непригодности свидетельствует появление протечек. Штуцер с уплотнителями

Штуцер с уплотнителями

Безопасные БРС серии LS

Номер для заказа / Partnumber	Соединение / Соnnection	L(мм / mm)	T(мм / mm)	D(мм / mm)	SW	Вес(г)/(g)
LS-006-0-WR013-AAAA-Z01	G 1/4”A DIN ISO 228	72,5	11	37	24	255
LS-006-0-WR017-AAAA-Z01	G 3/8”A DIN ISO 228	73,5	12	37	24	265
LS-006-0-WR021-AAAA-Z01	G 1/2”A DIN ISO 228	76,5	15	37	24	275
LS-006-0-WR513-AAAA-Z01	G 1/4” DIN ISO 228	74,5	13	37	24	275
LS-006-0-WR517-AAAA-Z01	G 3/8” DIN ISO 228	75,5	14	37	24	275
LS-006-0-WR521-AAAA-Z01	G 1/2” DIN ISO 228	78,5	17	37	27	295
LS-006-0-SL009-AAAA-Z01	Шланг/ Hose 9 мм /mm	91,5	30	37	24	265
LS-006-0-SL011-AAAA-Z01	Шланг/ Hose 11 мм /mm	91,5	30	37	24	265
LS-006-0-SL013-AAAA-Z01	Шланг/ Hose 13 мм /mm	91,5	30	37	24	275
LS-009-0-WR021-AAAB	G 1/2”A DIN ISO 228	82,6	15	40,6	25	300
LS-009-0-WR521-AAAB	G 1/2” DIN ISO 228	79,6	17	40,6	27	315
LS-009-0-WR521-AAAB	G 1/2” DIN ISO 228	79,6	17	40,6	27	315
LS-009-0-WR526-AAAB	G 3/4” DIN ISO 228	81,6	19	40,6	32	334
LS-009-0-SL013-AAAB	Шланг/Hose 13 мм /mm	94,4	30	40,6	25	298
LS-E11-0-WR021-AAAA	G 1/2”A DIN ISO 228	81	15	40,6	25	290
LS-E11-0-WR521-AAAA	G 1/2” DIN ISO 228	87	17	40,6	27	305
LS-E11-0-WR526-AAAA	G 3/4” DIN ISO 228	80	19	40,6	32	324
LS-E11-0-SL013-AAAA	Шланг/ Hose 13 мм /mm	93	30	40,6	25	293

Разъемные соединения Рапид

Для обеспечения герметизации воздушной магистрали быстроразъемное соединение для пневматики (фитинг рапид) состоит из двух частей:

• Розетка (“мама”) с обратным клапаном;
• Штекер (“папа”).

Быстросъемные соединения для пневмоинструмента со штекером (“папа”) вкручивается в инструмент, а быстроразъемное соединение для воздуха типа розетка (“мама”) устанавливается со стороны шланга. При соединении этих фитингов воздух поступает в инструмент.

При отсоединении инструмента не происходит потеря воздуха и падений давления в магистрали, так как быстроразъемные пневматические фитинги типа розетка (“мама”) имеют в своей конструкции обратный клапан, который перекрывается после отключения пневмоинструмента.

Для отключения инструмента воздушной магистрали на быстросъемном пневматическом фитинге типа розетка (“мама”) необходимо оттянуть запорную муфту и разъединить быстросъемные соединения для воздуха.

Для соединения к шлангам и компрессорному оборудованию быстроразъемные соединения для воздуха могут иметь ответные части:

• “Елочка”;
• Внутренняя резьба;
• Внешняя резьба;
• Зажимное соединение.

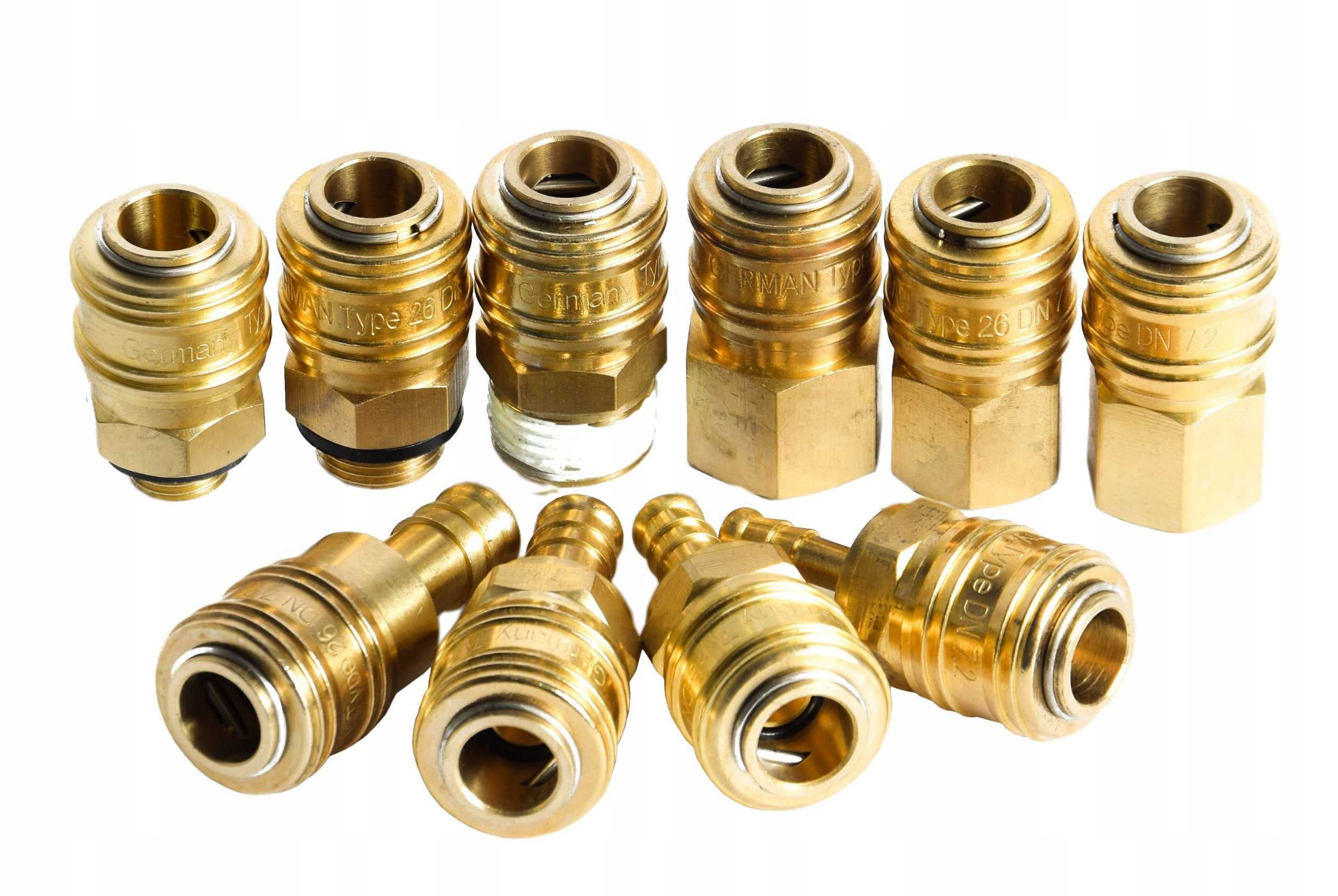

Быстросъемные соединения для компрессора и пневматики изготавливаются из различных материалов: латуни, меди, цинка, нержавеющей стали и композитного пластика.

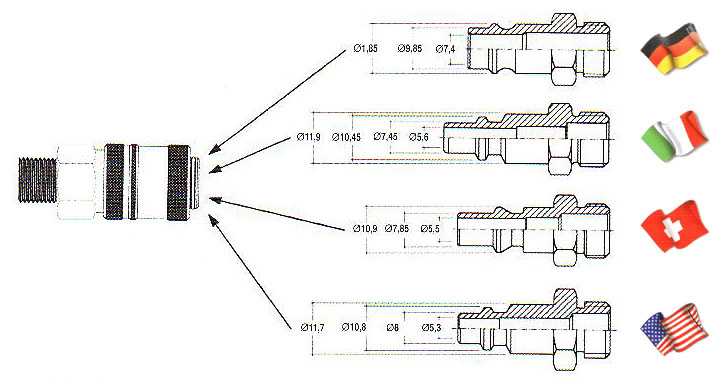

БРС соединения для воздуха предлагаются в различных размерах проходного сечения, обеспечивая необходимую пропускную способность воздуха.

Обжимные конструкции и их назначение

«>

Эти соединения получаются более надежными. Они используются при проведении бытовых работ, а также при монтаже коммуникаций на улице. Обжимные фитинги довольно часто выбираются специалистами. Ведь им знакомо, что такие соединения получаются максимально надежными. Иногда обжимные фитинги – это единственно возможный вариант соединения. Другим способом сложно выполнить стыки между деталями разных диаметров или материалов, а также получить угловые соединения.

Обжимные конструкции могут собираться и разбираться, при этом связь между деталями остается герметичной и равномерной. Коммуникации оказываются защищены от протекания или засорения. Обжимные фитинги можно встретить при прокладке газовых магистралей, водопроводных коммуникаций и систем, по которым будут транспортироваться ядовитые химические соединения.

Как и чем соединять поливочные шланги

Шланги очень популярны в частных секторах, особенно на дачах в летний период (для поливки и организации водопровода). С ними легче, чем с трубами — захотел обрезал, захотел — нарастил, их легко переносить и никаких умений по коммутации вообще не нужно. Существует несколько решений соединять шланги — народные средства и появившиеся в последнее время пластиковые соединители.

Сперва посмотрим на понтовые картинки взрослых решений:

Таких переходников, тройников и крестовин очень много в продаже. А у Gardena вообще соединители очень здорово выглядят:

http://www.gardena.com/ru/water-management/hose-connectors/

Правда я себе пока не ставил в огород, только внутри участка, так как боюсь марадёров. Зато подобные решения позволяют быстро коммутировать любые шланги для частых переключений между точками воды.

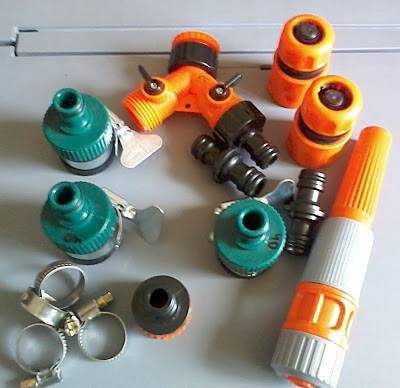

Пластиковые соединители для шлангов

Пластиковые соединители для шлангов

С незапамятных времён существуют и народные способы соединений резиновых шлангов — через дешёвый переходничёк, через штуцер (если шланг подглучается к трубе) и через отрезок трубы.

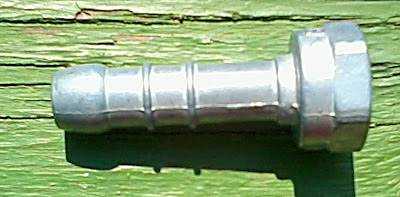

Штуцеры для шлангов сейчас можно найти под любую трубу и под любой шланг, и стоят они дёшево:

Более продвинутый аналог (соединитель + переходник):

Для полипропиленовых труб можно использовать аналогичные с внешней резьбой, вкручивая в фитинг:

Единственное, надо правильно подбирать длину и толщину штуцера. Прихватывать шланг можно специальным хомутом, либо проволочной скруткой. По качеству соединения разницы никакой.

Соединения шлангов. Обычное дело, когда на участке валяется куча разных шлангов. Отрезки можно соединять через кусок трубы подходящего размера:

10см надеваются с двух сторон шланги и схватываются, как писал выше, хомутами или проволокой.

Соединение через переходник-соединитель:

Переходник-соединитель, как и труба в предыдущем примере, соединяет оба шланга, только имеет на концах насечки, что облегчает процесс стыковки со шлангом, если диаметры соединений не совсем подходят друг к другу.

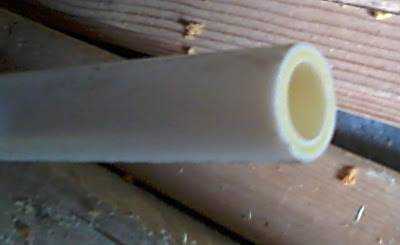

Соединитель шлангов своими руками. Его легко сделать из полипропиленовых отрезков и соединительной муфты:

А в сборе самопальный соединитель выглядит вот и хорошо держит шланги на 3/4:

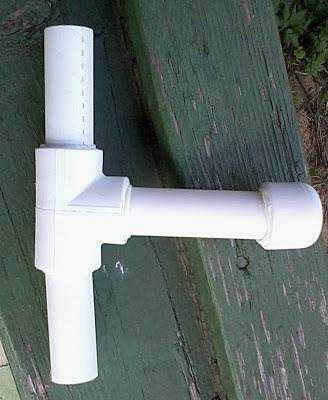

Аналогичным способом изготавливается и тройник для шлангов:

Магазинный аналог — муфта (шланги зажимаются накидной гайкой и лепестками с обеих сторон):

Разновидности соединителей для шлангов

Неотъемлемые элементы гибкого «наружного» водовода выпускаются из разных материалов:

• металлические;
• полимерные;
• композитные.

В засушливое лето к числу ежедневных забот дачника можно отнести «дождевание» отдаленных уголков сада и огорода.  Эту работу поможет облегчить хорошо организованная система полива, где используются не только фитинги для соединения шлангов, но и другие элементы качественного полива:

• фланцы;
• штуцеры;
• адаптеры;
• переходники;
• поворотники (колена);
• универсальные соединители;
• коннекторы с разным диаметром на две стороны;
• тройники и крестовины;
• муфты и хомуты (в качестве вспомогательного оборудования).

Кроме них в качестве опций для регулировки поливочной струи большим спросом пользуются:

• краны;
• фильтры;
• заглушки;
• клапаны;
• оросители;
• дождеватели;
• «пистолеты» (другие насадки).

Регулировать напор и струю воды при использовании поливального шланга можно с помощью специальных насадок-распылителей

Часть насадок внутри имеет вращающийся модуль – для более качественного полива. Среди соединительных приспособлений предлагаются не только опции для полива, но и элементы другой функциональности:

• фитинги для состыковки газовых шлангов;
• ниппели для моечных машин;
• коннекторы для шлангов и рукавов высокого давления (РВД);
• гидравлические фитинги.

Соединители целесообразно использовать не только для наращивания шланга, но и при нарушении его целостности – появление «фонтанов» или «непланового капельного орошения». Очень удобны фитинги с опциями, позволяющими временно перекрывать воду без ее отключения у основного вентиля. Наиболее востребованы относительно недорогие и качественные коннекторы Gardena и Hozelock.

Быстросъемные соединения для трубопроводов — разнообразие выбора и демократичная цена в AQUIC

Фитинг прямой для быстросъемных соединений

— всегда в наличии в больших количествах на наших складах. Кроме этого, через электронный каталог вы можете подобрать любую модификацию изделия, подходящую вам по параметрам, материалу, сечению, способу крепления.

Сделать заказ можно непосредственно на сайте, и сразу же оплатить банковской картой. Для оплаты наличными можно забрать фитинги каталога john guest из пунктов самовывоза, расположенных в Москве и Московской области и других регионах России, а также заказав курьерскую доставку до двери.

Отправка в регионы осуществляется посредством курьерской службы или транспортными компаниями. Соответствующие тарифы зависят от объема вашей партии.

Быстросъемные соединения для пневматики

— никогда ещё ремонт и модернизация водопроводных и воздуховодных систем не занимала так мало времени. А семейный бюджет или бюджет компании можно сэкономить на сайте AQUIC.

Быстросъёмные соединения для шлангов стали удобным решением для организации системы полива. Предложения в категории этой продукции варьируются по материалу, размеру (диаметр шланга), по возможным функциям. Соответственно, чем сложнее и качественнее механизм, тем он дороже.

Такие соединения для шлангов ускоряют процесс работ. Из их названия можно понять, что монтаж этого устройства происходит быстро. Но мало того, это можно делать даже в процессе работы пневматической системы полива, не перекрывая подачи воды
. Достаточно снабдить основной разъём системы и подкручиваемый прибор подходящими по диаметру соединениями.

Благодаря возможности использовать быстросъемные соединители можно организовать систему полива огорода и корректировать её прямо в процессе работы. Не будет необходимости таскать ведра или использовать какие-либо переносные устройства и механизмы. Единственное, что рядом с участком должно быть центральное водоснабжение, которое сможет создать хотя бы минимальное давление в шлангах.

Устройство и размеры

Самые популярные быстроразъемные соединения предназначаются для непосредственного подключения самых разных шлангов. Собственно поэтому выбор проходит по размеру.

Большинство соединительных изделий продемонстрировано обыкновенными трубками со ступенями разных диаметров. Такой способ выполнения иногда называют штуцерами. Очень современный вариант выполнения – воздушный затвор, который состоит из 2-ух некоторых частей.

В продаже можно встретить самые разные варианты выполнения переходников и иных элементов, которые могут использоваться для быстрого подсоединения шланга. Выбор проходит в зависимости от сфере использования устройства.

Цели применения

Для начала давайте определимся с тем, для чего могут применяться шланги.

Полив — самое очевидное применение
. Гибкая трубка используется для подачи воды от стационарного водопровода или насоса.

Очевидно, единственным требованием при поливе будет устойчивость к внутреннему давлению: при частично или полностью перекрытом распылителе оно может достигать 3 — 4 кгс/см2.

• Водозабор из колодца или естественного водоема выдвигает другие требования
  . Поскольку поверхностный насос создает в шланге разрежение, ему нужна высокая кольцевая жесткость — иначе атмосферное давление просто сомнет его стенки.
• Откачка дренажных колодцев, естественных водоемов,
  . С дренажно-фекальными насосами могут использоваться абсолютно любые шланги, диаметр которых соответствует размеру насадки насоса: ни разрежения, ни высокого избыточного давления в этом случае не создается.

Наконец, садовые шланги и соединители могут использоваться для монтажа стационарной
и даже… стационарного водоснабжения.
Разумеется, они обладают меньшей механической прочностью по сравнению с полимерными или металлопластиковыми трубами; зато в активе остается серьезное преимущество — возможность демонтировать систему на зиму и без особых затруднений увести ее в багажнике автомобиля или даже в рюкзаке.

Общие сведения о подключениях

Шлангами подключаются пневматические инструменты

Также они широко распространены в  гидравлических конструкциях. Такое соединение намного ускоряет работу. Монтажные работы  этого вида устройств очень и просты и позволяют проводить действия без перекрывания воды при полуавтоматическом орошении. Всего лишь будет необходимо наличие  основного разъема и специального элемента для подкручивания подходящего размера.

Применяя такой вид соединений можно устроить огородный полив с возможностью корректировки непосредственно при работе. Нет необходимости создавать какие-либо  дополнительные  переносные устройства. Единственным условием является наличие центрального водоснабжения для создания давления в шланге.

Особенности быстросъемных соединителей

В основном быстросъемные или быстроразъемные соединения представляют собой  приспособления, выполненные по стандарту ИСО. Они взаимозаменяемы  и  конструкции  изделий  производятся различными странами. Выполняются быстросъемные соединители из нержавеющей или легированной стали, алюминия,  бронзы, титана, полимерных материалов.

Выделяются факторы, влияющие на срок эксплуатации соединений

• в какой среде происходит работа;
• какое давление системы;
• при какой температуре;
• при каких природных условиях.

Для улучшения качества проводится антикоррозионная обработка изделий. Для этого детали  подвергаются хромированию, никелированию, гальванизации и т. п.

Плюсы и минусы

Быстросъемные соединения имеет ряд преимуществ:

• Большое распространение и доступность;
• Не большая стоимость;
• Легкое устройство и разбирание;
• Многоразовое использование;
• Не способны утрачивать свои характеристики в процессе эксплуатации.

Это является  очень удобным,  не требует больших  силовых затрат и  времени.  Этим  способом  можно собрать поливальное устройство при рабочем процессе,  с возможностью  его  корректирования. С помощью быстросъемного штуцера для шлангов можно произвести подключение шланга, его  удлинение или стыковку с насосным оборудованием. Бывают размерами 12-150  миллиметров  в  диаметре.

К недостаткам относятся:

• При использовании составляющих соединения разного производства, гарантийный срок  изделий аннулируется;
• Более двадцати процентов данных устройств не взаимозаменяемы.

Сферы применения

В настоящее время данный вид соединения используется во многих сферах, все благодаря  наличию хороших характеристик и легкой эксплуатации.  К основным  направлениям  можно  отнести автомобильное производство, авиацию, пневматику, оборонную промышленность, медицинскую аппаратуру, энергопотребление и т. п.

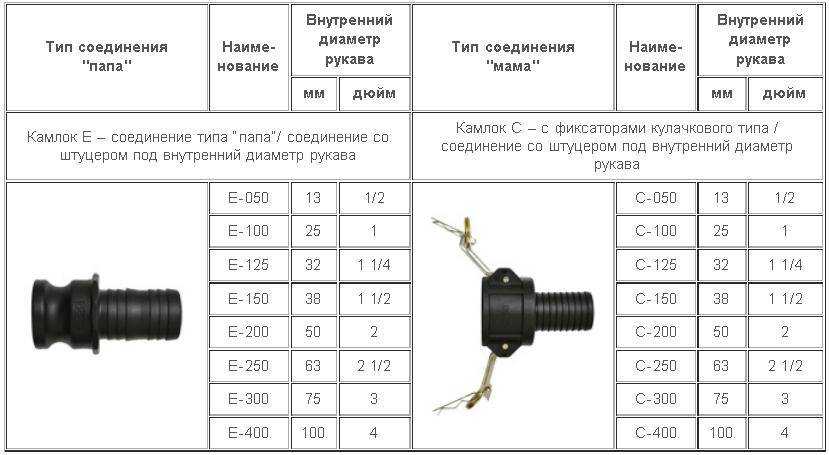

Быстросъемные устройства могут применяться для швов; для полуавтоматов; для патрубных и  сцеплений с запиранием;  для камлок  американка; для разнообразных емкостей под жидкости,  порошки, газ или химикаты; для перегона нефтепродуктов.

Особенности

Штуцер быстросъемный – фитинг для быстрого подключения и отключения шланга к какой-либо системе. Популярность детали связана с особенностями применения. Именно такой штуцер встречается в быту и промышленности примерно с одинаковой частотой.

Перечислим его ключевые особенности.

1. Компактность. Соединение получается легким, что значительно упрощает его использование.

2. В производстве используются материалы, которые не ржавеют.

3. Поверхность имеет несколько ступеней, что обеспечивает максимально надежную фиксацию шланга. Дополнительно можно использовать уплотнители для большей герметизации.

4. Строение штуцера позволяет быстро и без лишних усилий снять шланг и потом подключить обратно.

Быстросъемный соединительный элемент, как и любой другой, имеет свои преимущества и недостатки. Так, деталь можно найти практически в любом магазине, она распространенная и отличается дешевизной. При использовании такого штуцера стыки получаются максимально герметичными. Есть и другие преимущества.

• Собирать систему с таким штуцером довольно просто, времени потребуется мало. При необходимости и снять шланг очень легко.

• Изделие многоразовое. Его можно снять из одной системы и установить на другую.

• Даже после долгой эксплуатации соединительный элемент не теряет своих свойств.

БРС по типу Ferrari

Система Ferrari — система эластичных соединений. Используется в золотодобывающих и горных предприятиях.

Такие БРС не требуют идеальной чистоты соединения и специального инструмента, всё собирается руками без привлечения тяжелой техники и гидравлического инструмента.

Температурный диапазон: от -50°С до +110 °С

Давления: до 13 бар.

Соответствует стандарту: DIN 3459721

Быстроразъемное соединение под хомут карданного типа по типу Ferrari (Папа)

Возможность углового отклонения соединяемых элементов (26° для небольших размеров, 20° при больших размерах).

Ду: 100, 120, 150, 200мм

Типы соединения: под сварку, под хомут

Материал: Оцинкованная сталь

Ду: 100, 120, 150, 200мм

Типы соединения: под сварку, под хомут

Материал: Оцинкованная сталь

Благодаря ПАЗу соединению обеспечивается ровное фиксирование

Тип соединения: Наружная резьба круглая 11/4

Материал: Оцинкованная сталь

Тип соединения: Наружная резьба круглая 11/4

Материал: Оцинкованная сталь

Ду: 50мм, 80мм

Типы соединения: резьба, под сварку, под хомут

Материал: Оцинкованная сталь

Ду: 50мм, 80мм

Типы соединения: резьба, под сварку, под хомут

Материал: Оцинкованная сталь

Ду: 50, 80, 100, 120, 150, 200мм

Материал: Оцинкованная сталь

Ду: 50, 80, 100, 120, 150, 200мм

Материал: Оцинкованная сталь

Быстроразъемные соединения для труб — работоспособность магистрали без хлопот

Быстроразъемные соединения трубопроводов

всегда в наличии на складе. Отгрузить даже большую партию соединений из каталога john guest мы можем в день оформления из пункта самовывоза.

Делайте ремонт и модернизацию легко. Каталог john guest

БРС от AQUIC.

Быстросъёмное соединение — основа скоростного монтажа
