Система полива газона своими руками, как и что делать

Выбор места для водозабора

В качестве источника воды для системы автоматического полива отлично подойдет использование центрального водопровода, колодца, открытого водоема, выкопанной скважины. Применяя центральный водопровод, необходимо учитывать большие нагрузки на сеть водоснабжения. Для автоматической системы необходимо давление не менее чем в 3 атмосферы. Поэтому целесообразно осуществлять подключение в обход домового водовода, а перепады регулировать, укомплектовывая оборудование расширительным баком с водой.

Насосом поддерживается напор воды при условии применения в качестве источника колодца или скважины. Используя водоем, не стоит забывать об очистных сооружениях, чтобы не забились форсунки.

Принцип работы системы автоматического полива

Первым с чем необходимо определиться при создании системы автоматического полива – это источник воды. Точкой забора может выступить система централизованного водоснабжения, если она отвечает расчетным требованиям, открытые источники воды, скважины, колодцы либо накопительные емкости. Вода при помощи насоса или насосной станции подается из источника воды в трубопровод, от которого прокладывают распределительный трубопровод непосредственно к местам полива. На каждое отдельное место полива устанавливается электромагнитный клапан в декоративный короб и соединяется проводами с контроллером управления. На распределительный трубопровод монтируется оросители, которые будут выполнять полив требуемой растительности. Если необходимо, то отдельно без монтажа электромагнитного клапана, прокладывается трубопровод для установки гидрантов. Гидранты служат для быстрого доступа к воде в независимости от контроллера управления. Чтобы избежать произвольного включения системы автоматического полива необходимо установить датчики полива – датчик дождя, датчик антизамерзания, датчик ветра и прочее. На насос или насосную станцию устанавливается блок автоматики, который отвечает за включение и отключение насоса по давлению, в этом же блоке предусматривается функция защиты насоса от сухого хода.

Система установлена, но как же она работает? Контролер управления настраивается на определенный график включения системы и производит подачу сигнала на электромагнитный клапан, который открывается и начинает подавать воду к оросителям. Если давление в трубопроводе падает, то блок автоматики подает сигнал на включение насоса или насосной станции и происходит запланированный автоматический полив необходимых участков. По завершении программы полива, которая установлена на контроллере управления, он подает сигнал на электромагнитный клапан и он закрывается, давление в магистрали поднимается, и блок автоматики отключает насосную станцию, после чего полив участка заканчивается.

Достоинства системы автоматического полива

Высокий коэффициент эксплуатации;
Продолжительный срок службы;
Колоссальная экономия денежных средств и сил;
Возможность одновременного полива растительности с разной нормой потребления воды;
Возможность дистанционного управления системой;
Возможность добавления удобрений, пестицидов, химикатов в процессе полива;
Возможность совмещения капельного полива растительности и автоматического полива газона.

Обслуживание и уход за системой автоматического полива

Порядок весенней расконсервации системы автоматического полива следующий:

Монтаж внешнего оборудования;
Запуск системы автополива;
Тестирование всей автоматики системы;
Очищение и регулировка разбрызгивателей;
Введение программных установок.

Под летним обслуживанием понимается:

Диагностика системы автоматического полива;
Внесение изменений в программные установки;
Чистка и регулировка разбрызгивателей.

Нормы полива

Различные датчики есть у полностью автоматизированных системы. Они выполняют полив на основании показателей датчиков. В автоматизированных системах программируется продолжительность и время полива каждого участка. При этом учитываются такие нормы как:

12 – 15 литров воды необходимо на каждый квадратный метр;
На 20 сантиметров необходимо увлажнять грунт в процессе полива;
не реже одного раза в несколько дней поливают растительность при условии, что стоит солнечная погода.

Система автоматического полива на участках значительно экономит время. Современные системы позволяют обеспечить включение и отключение оборудования в зависимости от внешних факторов. Благодаря чему своевременный полив даже в знойную погоду осуществляется без задержек. С такой системой растительность на участке будет долго радовать насыщенными красками и хорошим урожаем.

Нормы полива газона

Как часто поливать газон? Рекомендуемая норма полива:

режим полива газона – каждые 3 дня, в пасмурную погоду – не реже 1 раза в неделю, при засухе – каждый день;
предпочтительное время полива – утро или вечер, когда влага испаряется с минимальной интенсивностью, а солнечные лучи слабые и не могут вызвать ожоги травы;
глубина оптимального насыщения грунта водой – от 30 до 50 см;
наиболее приемлемый объем полива – 10-20 л/м2.

Как правильно поливать участок? Нежная трава газона не любит холодную воду. Температура воды должна совпадать с температурой воздуха и грунта, то есть быть в пределах 18-20 градусов, но не ниже 10 градусов. Подаваемая из колодца или скважины вода обычно слишком холодная. Для ее согревания рекомендуется установить накопительный бак. Подкормка газона делается после полива или одновременно с ним.

Важно! Основное правило полива газона летом – реже, но обильней. Незначительный, но частый полив не позволяет влаге проникнуть к корням растений. Вода быстро испаряется с поверхности грунта, в результате почва уплотняется и не пропускает воздух

Вода быстро испаряется с поверхности грунта, в результате почва уплотняется и не пропускает воздух.

Решение вопроса, как часто поливать газон, зависит также от типа почвы. Обильное увлажнение требуется песчаным и легким почвам. Расположение участка на солнечном открытом месте также требует более частого полива. Явный признак засыхания газона – трава долго не распрямляется после ходьбы по ней.

Прогрессивные технологии в области выращивания растений подарили садоводам возможность автоматического полива. Эта система заслужила огромную популярность, выполняя наиболее трудоемкую работу эффективно и качественно. Если на самостоятельный монтаж системы автоматического полива не хватает времени, можно воспользоваться услугами профессионалов. Все работы по проектированию, монтажу и обслуживанию системы могут выполнить специалисты компании Гарден, оформить заказ можно на их официальном сайте.

vote

Article Rating

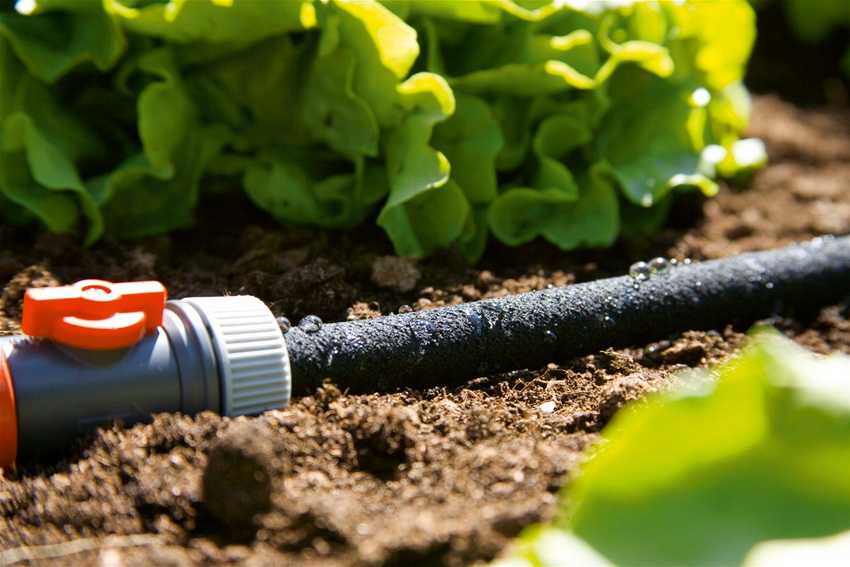

Капельное орошение как разновидность системы автополива на даче

Капельная поливалка для сада и огорода является самым популярным видом орошения на сегодня. Ее целесообразно устраивать на небольших участках с параллельной посадкой растений. Это самый экономный вариант полива, поскольку вода к садовым культурам подается капельным способом. Такой автополив целесообразно устраивать при низком давлении в оросительной системе.

В качестве источника водоснабжения используется накопительная емкость с водой, расположенная на некоторой высоте. К баку подводится магистральный трубопровод, который отводит воду к распределительным шлангам, параллельно уложенным относительно друг друга. Капельный автоматический полив своими руками применяется для ягодных и огородных культур, кустарников, деревьев и цветов. Такую систему часто оборудуют в небольших теплицах, в цветниках и на огородах.

Сегодня есть возможность купить готовый комплект, в состав которого обязательно входят таймер, датчик, манометр и термометр, а также можно выполнить комплектацию системы самостоятельно. Для этого понадобятся магистральный трубопровод диаметром ¾ или 1 дюйм и шланги с тонкими стенками, в структуре которых выполнены мини-отверстия. Для этих целей рекомендуется приобрести сочащийся тип элемента. Шланги укладываются вдоль каждого ряда с культурами на поверхности грунта. Также следует запастись сетчатым фильтром и таймером или контроллером для автополива.

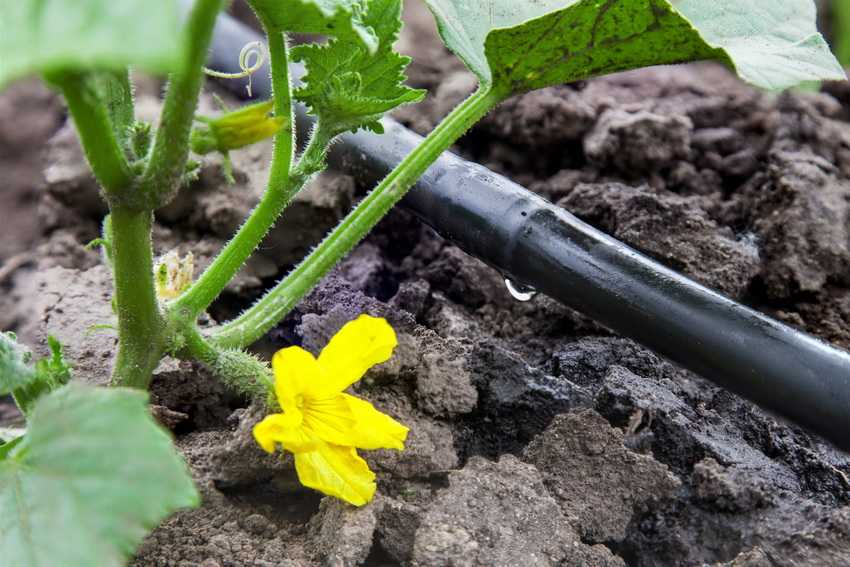

Капельный полив обычно используют для увлажнения прикорневых зон растения

Проектирование системы автоматического полива происходит на основании предварительно разработанной схемы. На первом этапе прокладывается магистраль с некоторым уклоном вниз для последующей очистки и слива системы на зиму. С помощью фитингов выполняются параллельные ответвления. Концы шлангов необходимо закрыть заглушками.

В качестве источника водоснабжения для капельного орошения используется емкость определенного объема, которая выбирается исходя из количества зеленых насаждений. На выходе из бака устанавливается фильтр, затем контроллер или таймер. Далее подключается магистральный трубопровод. После завершения монтажа системы выполняется ее испытание. Затем следует настроить таймер или контроллер на необходимую частоту и длительность полива.

Для распределения воды к емкости подключается основная труба, от которой следуют ответвления к точкам полива

Насосы и накопительные емкости

Выбор насоса и его необходимость зависит от давления воды в трубе подходящей к вашему участку.

Если в трубе давление три атмосферы и выше, то необходимости в насосе и накопительной емкости нет. Так же можно собрать автоматическую поливную систему и со скважинного насоса, если давление на выходе из скважины три или более атмосферы, а обратный клапан стоит непосредственно на насосе. Это очень удешевит автоматическую поливную систему, так как трех кубовая емкость стоит более двадцати тысяч рублей, многоступенчатый насос создающий давление 5 атмосфер и подачу 5 м3/час тоже стоит около двадцати тысяч рублей. На насос устанавливается КИТ (желтый сверху на фото выше), который выключает насос при 5 атм и включает при 2 атм, а так же он аварийно выключает насос если заканчивается вода, что бы тот не сгорел. КИТ стоит еще 5 тысяч рублей.

Выбор накопительной емкости зависит от площади поливаемого участка: до двух соток используется одно кубовая емкость, до четырех соток – двух кубовая, до семи соток – трех кубовая, до двенадцати – пяти кубовая емкость. Что бы емкость не переполнялась на нее устанавливается поплавковый клапан ( как в бачке унитаза, только больше), который позволяет держать емкость постоянно наполненной.

Трех кубовая емкость для монтажа автоматического полива участка площадью до семи соток.

Системы полива

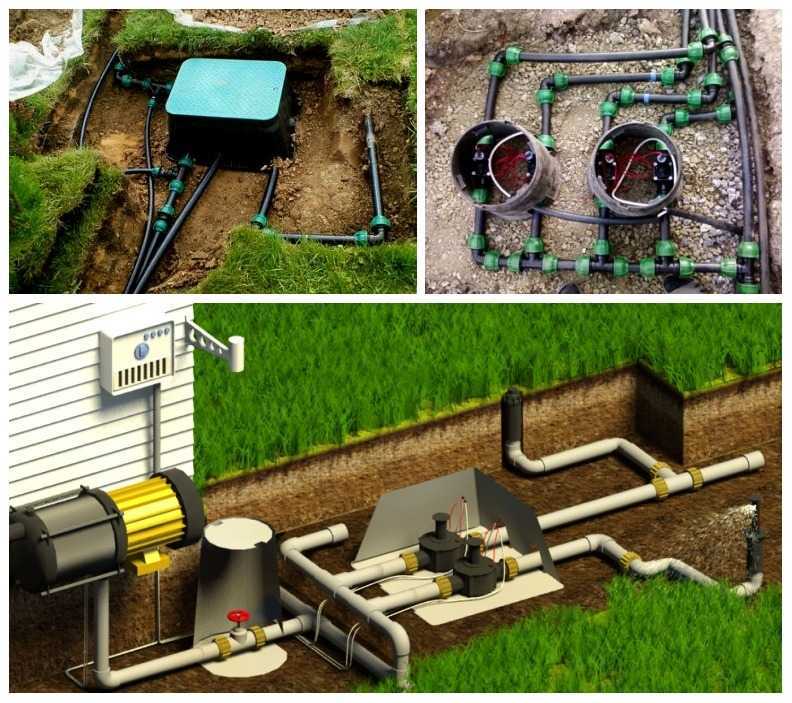

Конструкция системы полива

Система орошения сделана специально для многофункционального полива газона посредством дождевания. Увлажнение почвы происходит равномерно за счёт специальных распылителей. Верхний плодородный слой не вымывается. Корни получают максимум влаги, а трава остается сочной и свежей весь сезон. Система автоматического полива газона состоит из следующих компонентов:

Распыляющие воду дождеватели.
Насосная станция. Отвечает за сохранение стабильного давления.
Фильтры тонкой очистки. Улавливают посторонние включения.
Регуляторы давления. Находят применение для установок различных типов, выравнивают напор.
Электромагнитные клапаны. Запускают и отключают подачу воды к определенным группам.
Трубы ПНД, необходимые для соединения ключевых компонентов системы.
Контроллеры. Работают по заданным программами и управляют системой в целом.

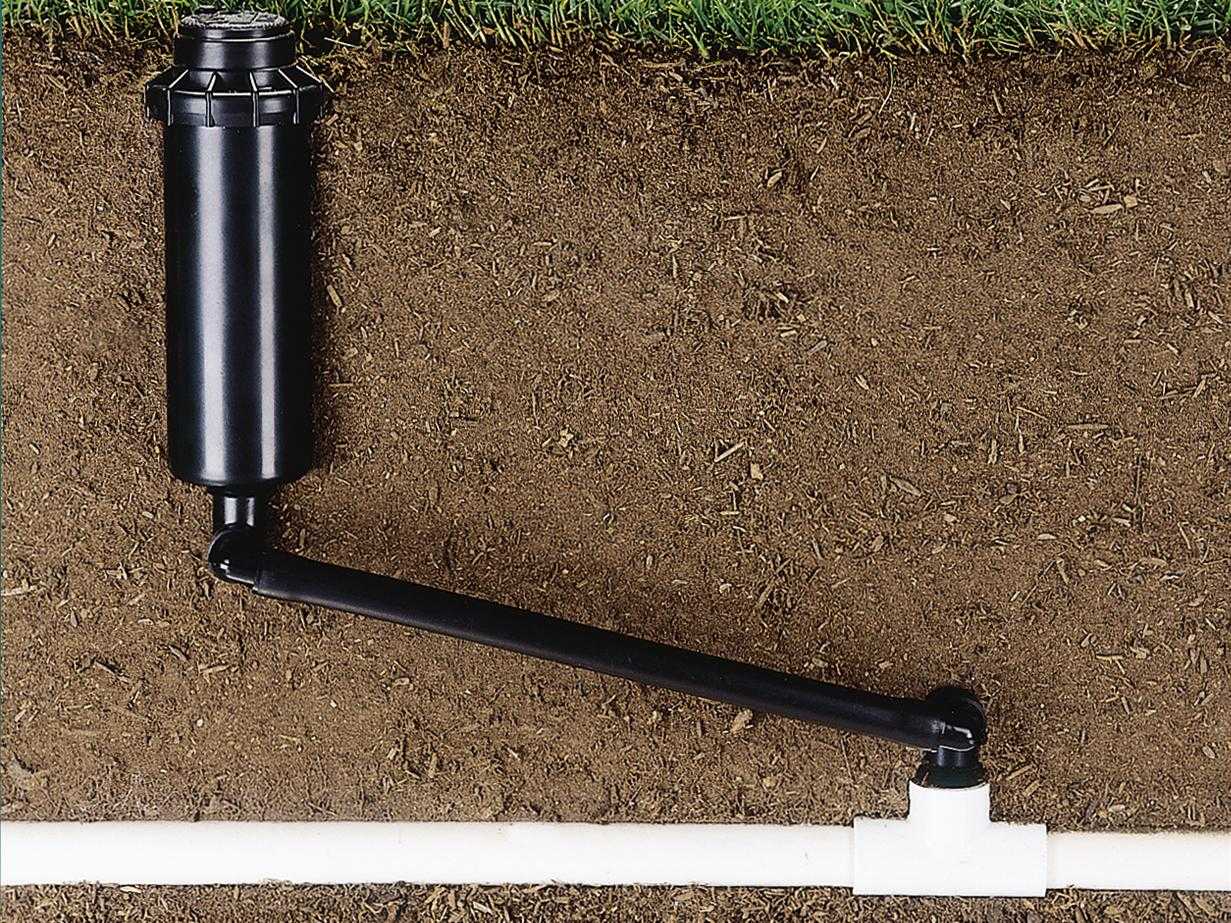

Разновидности дождевателей

Дождеватели иначе называют спринклерами. Это устройство, распределяющее воду, которая поступает по трубам. В итоге она распространяется в форме мелких капель. В нерабочем состоянии заметить устройства практически невозможно. Они слегка выступают над поверхностью газона. Когда наступает момент подачи воды, эти элементы поднимаются. Дождеватели могут быть:

Статическими. Направление, как и угол распыления, у них всегда строго определённый.
Роторными. Водная струя у них перемещается посредством внутренней турбины.
Импульсными. Жидкость вращается в виде струи благодаря встроенному храповому механизму.

Чтобы вся поверхность газона была равномерно полита, используют дождеватели с различным радиусом распыления. Подключают их через индивидуальные регуляторы давления. У источника воды располагают насосную станцию. Его роль выполняет колодец, водопровод или скважина. Пропускная способность и мощность насосной станции подбирается в соответствии с размерами газона и требуемым объемом полива. Станция обязательно оборудуется фильтром тонкой очистки. Благодаря этому удается избежать попадания в систему ржавчины, песка, а также мелкого мусора.

Сплинкеры на больших участках

Если площадь участка большая, целесообразно поделить на отдельные группы дождеватели. Их в дальнейшем включают поочередно. За счет этого удается снизить необходимую мощность насосного оборудования для автополива газона. Также уменьшаются затраты на покупку всего необходимого оснащения. В данном случае электромагнитные клапана позволяют включить группы спринклеров. Они, в свою очередь, управляются контроллером.

Контроллер и блок управления монтируют в удобном месте, подключают к электросети и подсоединяют к нему насосную станцию вместе с электромагнитными клапанами. Кабели управления должны лежать под землей скрыто. Перед этим их выкладывают в гофротрубу из металла. В роли трубопроводов используются пластиковые трубы ПНД и соединительные фитинги с резьбой. Их сборка осуществляется быстро. Для этого не требуется применения сложного оборудования. Они не гниют и отличаются стойкостью в пониженной температуре.

К системе есть возможность подсоединить приствольный полив. Он необходим для кустарников и деревьев. Капельная система предусмотрена для цветников и клумб. Такой вариант предполагает подсоединение через понижающий водный напор редуктор. Чтобы система не сработала в дождливую погоду, предусматривают датчик дождя. Его ставят в открытом месте и подсоединяют к контроллеру. Выбор основных компонентов для поливочной системы производится после выполнения расчета и формирования эскиза.

Элементы автополива

Для каждой системы применяются свои методики и конструкции, которые состоят из:

	Основой элемент системы. С его помощью, по загруженной в него программе, задается необходимая частота полива. Как правило, дополнен датчиками влажности, которые регулируют норму увлажнения. Если соединить датчики со всей системой, они позволят отключить ландшафтный полив, если начнется атмосферный дождь.
Электромагнитные клапана	Помогают регулировать (открывать/закрывать) подачу воды в трубопроводную сеть на участке полива.
Фильтры	Нужны чтобы уберечь элементы поливальной установки от загрязненной воды. С их помощью срок службы всей системы мелиорации будет продлен.
Насосная станция	Если давление воды недостаточно для орошения прикорневой системы самотеком, в работу включается насос. Необходимую мощность выбирают, отталкиваясь от площади и типа орошения.
Трубы	Есть несколько типов. Диаметр и вид материала подбирается, отталкиваясь от площади полива и разновидности поливальной системы.
Спринклер с форсункой	Устанавливаются на концевиках дождевых установок. Есть несколько разновидностей. Сделанная таким образом система позволяет участки полива перекрывать веером орошения.

Все элементы можно без проблем приобрести в специализированных магазинах, например Угосподара

Для локальных систем автополива, безусловно, являются важными такие составляющие как:

Простота конструкции.
Автоматическое управление поливом садового участка.
Регулирование частоты и интенсивности полива.
Разбить земельный участок по зонам полива в определенные часы и по графику.
Возможность автоматического отключения конструкции во время ливня.
Долговечность.

Домашняя система автополива своими руками применима для всех типов насаждений:

на открытом грунте;
в теплице;
на балконе или на подоконнике.

Разумеется, учитывая масштаб и площадь полива, способы и методики полива будут разные.

Памятка, что нужно знать о поливе

Правильное время полива — 6-7 утра или 9-10 вечера, это вызвано тем, что капли воды на растениях образуют «линзы», что при попадании солнечных лучей вызывает ожег растения.

Струю воды нужно направлять под корень, и она не должна смывать землю. В идеале, растения любят теплую воду. Деревья любят редкий и обильный полив (чтобы влага достигала самых глубоких корней). Сад поливают в течение часа, огород 20 минут. Не заливайте водой только что посаженные растения, чтобы молодые корни не загнили. Рыхлая земля задерживает воду, поэтому чем чаще вы рыхлите землю, тем реже можно поливать. На частоту полива влияет и то, какая почва у Вас на участке. Чернозем требует 1-2 орошений в неделю, он хорошо задерживает воду, также реже требует орошения смешанные почвы.

Частого полива требуют песчаные почвы. Глинистые почвы хорошо держат воду, но требуют частого рыхления, так как корни растений в них не «дышат».

Особенности проектирования и эскиза

Прежде чем приступить к непосредственным работам, надо составить точный план участка и обозначить размеры объектов, расположенных на его территории

Важно указать зоны отдыха, дорожки, места, где будут стоять строения. Последние не должны проходить через область полива

Если предполагается автоматическое орошение совмещенного типа, надо обозначить пустые цветники, крупные деревья. К ним будет подведен прикорневой полив. Можно выделить несколько этапов составления проекта:

Обустройство зон полива. Если газон разделён площадкой для отдыха или дорожками, общая площадь делится на отдельные зоны. Водные струи при орошении не должны попадать на них.
Диаметр труб, пропускная способность. В этом случае необходимо определиться с пропускной способностью веток трубопровода. Необходимо выявить максимальную отметку и ту, которая является оптимальной.

Сначала выявляется диаметр подающей трубы там, где она подключается к насосной станции и водопроводу. Если газон разделён на отдельные территории, разветвление производится по коллекторной схеме. За счёт этого давление на всех ветках трубопровода становится равномерным. Диаметр магистральной трубы до коллектора не должен превышать аналогичный параметр у подающей трубы. То же самое можно сказать относительно диаметра ответвлений в отношении магистральной зоны. Следующие этапы:

Подбор количество спринклеров. Определяют сначала место установки статических спринклеров с ограниченным углом полива. Их монтируют по углам газона вдоль объектов, в том числе дорожек. Контур распыления на газон при этом направляют. Делать любые отметки очень удобно посредством циркуля. Спринклеры с радиальным поливом распределяют по центральной зоне. То же самое касается вращающихся и статических устройств. Зону полива каждого дождевателя очерчивают на плане циркулем. Спринклеры могут иметь различный радиус полива.
Выбор спринклеров. Согласно эскизу, подбирают подходящий спринклер
Принимают во внимание угол полива, диаметр резьбы и радиус перемещения водных потоков. Погрешность может варьироваться от 10 до 15%
Вот почему лучше подбирать спринклеры с запасом.
Определение зоны размещения контроллеров и ЭМ-клапанов. Отдельно электромагнитный клапан монтируется на каждой подключаемой по отдельности ветке полива. Их можно ставить в одном месте (так даже лучше). За счет этого обеспечивается максимальное удобство обслуживания. Контроллер управления располагается в специальном защищенном месте. В то же время необходимо позаботиться об удобном доступе для программирования и последующего управления.
Расположение труб. Линии прокладки труб отмечают на плане, подбирая количество поворотов и минимальную протяженность. Разветвление необходимо максимально копировать. С диаметром резьбы спринклеров согласовывают диаметр труб. Отмечают их вместе со всеми необходимыми фитингами на схеме.
Определение производительности насоса. Устанавливая насосную станцию, надо добиться ее соответствия в плане производительности и расхода воды для полива. Фиксируется суммарный расход для всех спринклеров, работающих единовременно. Надо принять во внимание потенциальные потери. Они могут иногда доходить до 20%.
Обустройство дренажного колодца. Их в количестве нескольких штук ставят на нижних зонах участка. В колодце проводится несколько ветвей трубопровода. Расположение этих компонентов системы надо подбирать таким образом, чтобы они не бросались в глаза

Также важно и удобство в обслуживании.
Использование вспомогательного оборудования. Здесь подразумеваются фильтры и запорная арматура

Их закупают в соответствии с параметрами трубопровода, не забывая нанести отметки на плане, указывающие на их месторасположение.

Проектируют установку датчиков дождя и влажности грунта. Чтобы чертеж зоны полива было удобно читать, можно выделить те или иные участки различными цветами и указать обозначение условными знаками. Для удобства вместе с планом составляют и спецификацию. В ней отражаются характеристики выбранных компонентов системы и их количество.

Разработка схемы полива газонного участка дождевателями

Проектирование автополива газона начинается с разработки технической документации. Этот этап работы выполняется в обязательном порядке, как профессиональными службами, так и при обустройстве полива своими руками.

На газоне или рядом с ним могут находиться деревья и кустарники, иметься небольшие перепады по уровню поверхности. Газоны могут быть оборудованы пешеходными дорожками, местами для отдыха. Поэтому необходимо до начала работ сделать детальный план участка с указанием всех объектов расположенных на территории газона и рядом с ней.

Далее разрабатывается схема установки дождевателей, где показывается радиус их действия (он имеется в технической документации на прибор). Схема орошения дождевателями должна перекрывать всю зону территории газона и не охватывать пешеходные дорожки, зоны отдыха и другие объекты на которых полив не желателен.

После разработки схемы полива определяется общее количество спринклеров и отдельно — по способу подачи воды (роторные, веерные). Каждый разбрызгиватель имеет свой параметр по расходу воды

Важно: суммарный расход всех дождевателей не должен превышать производительность насосной установки

Когда схема размещения дождевателей будет готова: как пример представлено изображение,

можно приступить к размещению трубопроводной системы. Здесь следует соблюдать рекомендации по обустройству на одной ветке однотипных по конструкции видов разбрызгивателей — производительность у них должна быть одинаковая. Минимальное количество поворотов и других разветвлений уменьшит гидравлическое сопротивление системы полива. Окончательно проработанную трубопроводную систему следует изобразить на плане чертежным способом с указанием размеров труб, со всеми фитингами и другой арматурой.

Установку и настройку электронных систем управления включающих контроллер, электромагнитные клапана, систему датчиков и другие электронные элементы, лучше доверить специальным сервисным службам.

Такие услуги могут предоставить не только Москва, Санкт – Петербург, но и другие регионы России имеют соответствующие сервисные службы.

Нормативные требования к поливу газона

Для качественного автоматического орошения нужно учитывать необходимый расход воды, температурный режим, частоту процедуры и время. Идеальными условиями для системы полива считаются те, что как можно больше приближены к естественной среде. Для газонной травы нежелательно воздействие холодной воды, температура должна быть не ниже 10 градусов тепла. Рекомендуется делать полив лужаек водой с температурой в +18 или +20 градусов, в этом случае не будет повреждаться корневая система травы и листья.

Прогреть воду для автоматического орошения напрямую из скважин можно с помощью накопительных баков. При капельном автоматическом поливе газона влага моментально нагревается в воздушной среде.

Частота орошения будет меняться в зависимости от погодных условий. В пасмурные дни достаточно использовать автоматическую систему полива газона один или два раза в неделю. А вот в засушливый период необходимо будет ежедневное орошение. Самые эффективные будут утренние или вечерние поливы. Днем орошать газон не стоит, чтобы не оставить ожоги от капель влаги на травяных побегах.

Расход воды для системы полива газона будет зависеть от нескольких факторов:

типа грунта;
размещения лужайки;
сорта высеянной травы;
погоды.

Газоны на почвах с тяжелой структурой, глинистых или суглинках поливают меньше, так как такой грунт хорошо держит влагу. Песчаную основу орошать приходится чаще. Общепринятой нормой полива газона считается расход от 10 до 20 литров воды на 1 кв. метр. Таким орошением пропитывают грунт примерно на 20 см в глубину, что в принципе достаточно для травяного покрова.

Лужайки, размещенные в тени, поливают реже, чем участки на открытой местности. Для множества деревьев или другой растительности влаги понадобится больше. Основное правило качественного полива газона – лучше реже, но достаточно обильнее.

В чем предназначение каждого из элементов

Насосная станция. Эта установка предназначена для увеличения давления, чтобы можно было обеспечить водой всю систему. Необходимость в этом приборе обусловлена тем, что далеко не всегда центральное водоснабжение обеспечивает достаточные показатели давления. Выбор такого аппарата необходимо осуществляется только исходя из расчетов потребления воды системой орошения.

Фильтры. Чаще всего, на загородных участках для полива газонов используют воду, добытую прямо здесь же, из скважины. Если поливать газон водой из скважины без очистки, дождеватели очень быстро забьются и перестанут работать, именно поэтому, использование фильтров тонкой очистки, это обязательное условие при монтаже системы полива.

Трубы. Они применяются для передачи воды от источника — насосной станции, к “пункту раздачи” — дождевателям. При монтаже системы полива применяются трубы с различными сечениями, у насосной станции, для большего забора более широкие, а у дождевателей — узкие. Можно применять трубы из любых материалов, но работать удобнее с пластмассовыми.

Контролеры. Они предназначены для мониторинга ситуации, контроля потребления, состояния, а также мониторинга открытия закрытия клапанов.

Регуляторы давления. Эти устройства применяются для распределения давления по всей системе. Они необходимы если при монтаже используются разные поливные головки. Дело в том, что все дождеватели имеют разное рабочее давление, и для обеспечения правильной работы системы, необходимо подстраивать его под каждый участок системы.

Например, хорошо его применять если площадь полива огромная, а насосная станция не очень мощная и на всю территорию ее не хватает.

Таким образом, можно обеспечить полив всей территории в несколько этапов. С помощью контролеров вы задаете время открытия и закрытия тех или иных клапанов.

Дождеватели — это устройства предназначенные для непосредственной подачи воды на участок. В момент полива они выдвигаются из грунта на 15-20 см, после окончания подачи воды скрываются назад.

Есть 2 вида подобных устройств — роторные и статические. Роторные — поливают водой весь участок вокруг себя на определенный радиус, статические — не вращаются поэтому подача осуществляется только на узко определенную область.
